Fluke 190 Series III 스코프미터

견적 받기

Fluke 국내 공식 대리점

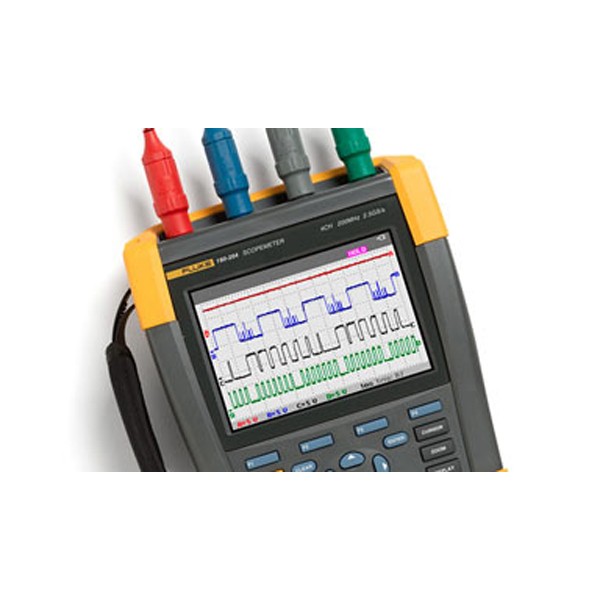

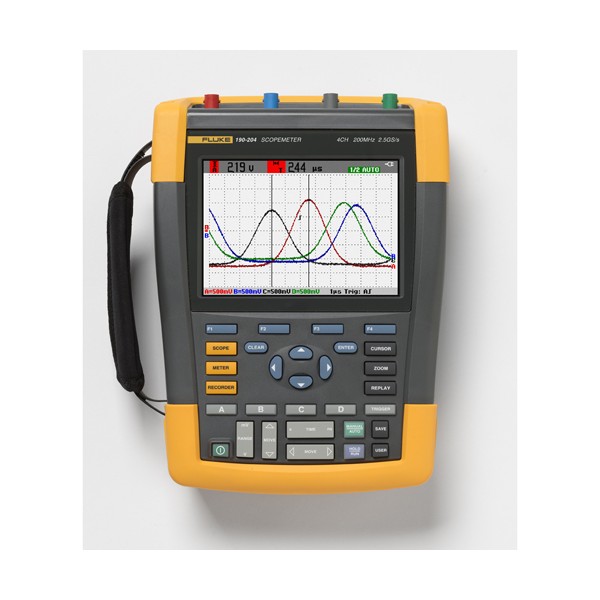

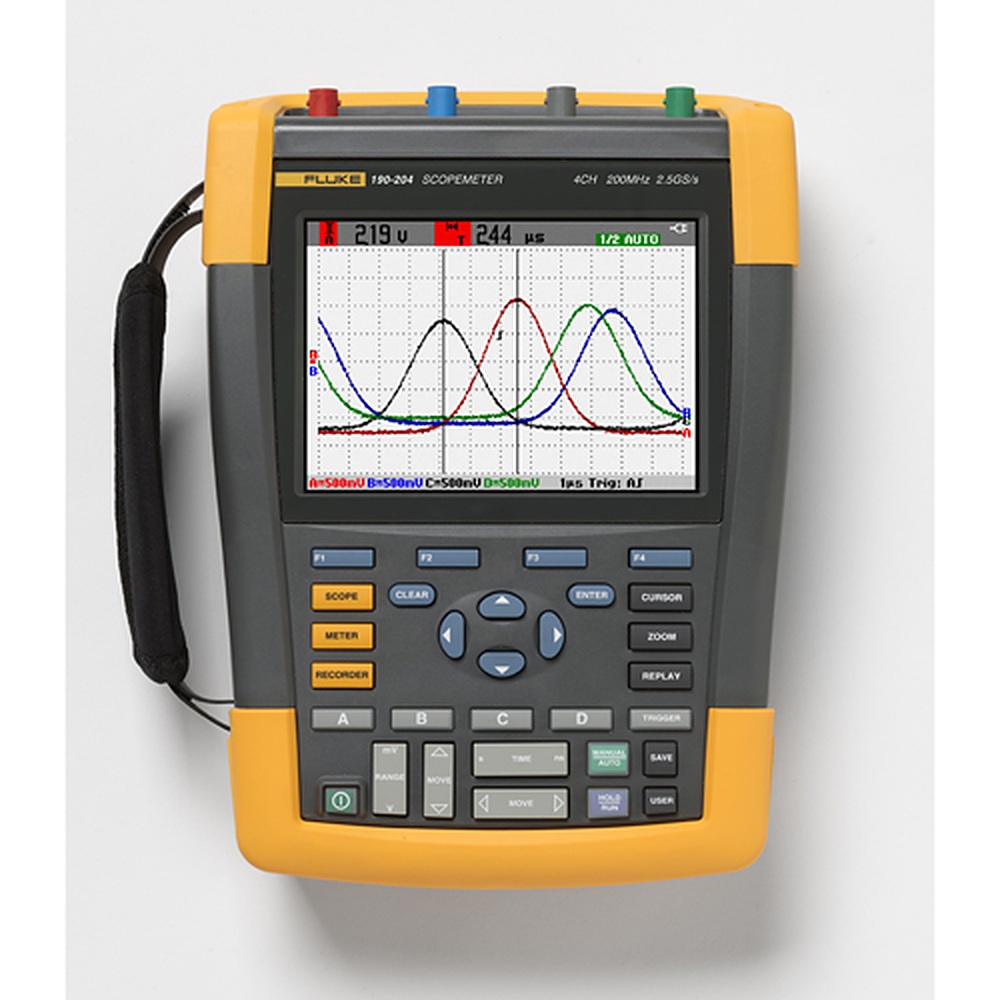

Fluke 190 Series III는 60~500 MHz 대역폭의 2채널 4종과 4채널 3종을 갖춘 휴대형 스코프미터(절연 입력 오실로스코프)로, 최대 5 GS/s 샘플링과 CAT III 1000 V / CAT IV 600 V 입력으로 산업 기계와 전력 변환 장치의 파형을 측정합니다.

모든 입력이 서로, 그리고 접지와 절연되어 있어 접지 기준이 다른 회로를 한 화면에서 비교할 수 있습니다. 500 MHz 모델은 0.7 ns 상승 시간으로 빠른 에지까지 포착합니다. 현장 정비용으로 설계된 IP51 본체의 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

500 MHz

시리즈에서 가장 넓은 대역폭

5 GS/s

1채널 최대 실시간 샘플 속도

1000 V

CAT III 입력 등급 (CAT IV 600 V)

IP51

분진 · 물방울 보호 등급

특징

190 Series III의
절연 입력과 파형 기록

핵심 특징	현장에서 달라지는 점
절연 입력	입력이 서로, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 동시에 측정해도 단락 위험이 줄어듭니다.
Connect-and-View	신호 패턴을 인식해 트리거를 자동 설정하므로 현장에서 트리거 조정에 드는 시간이 줄어듭니다.
ScopeRecord 롤 모드	채널당 30,000 포인트를 저장해 저주파 신호의 긴 변동을 놓치지 않고 기록할 수 있습니다.
8 ns 글리치 캡처	짧은 간헐 결함을 8 ns 단위로 포착해 원인 불명 정지의 단서를 확보합니다.
TrendPlot 기록	최소·최대·평균값을 오랜 시간 기록해 추세 변화를 확인할 수 있습니다.
자동 이벤트 기록	UPS 전환이나 모터 기동처럼 전원 조건이 바뀌는 순간을 자동으로 남깁니다.
내장 멀티미터(2채널)	5,000 카운트 멀티미터를 내장해 파형과 수치를 한 화면에서 함께 읽을 수 있습니다.

모델 선택

대역폭·채널·샘플 속도로
모델 고르기

대역폭은 측정할 신호에서 가장 빠른 성분을 기준으로 정합니다. 모터 구동과 산업 제어 신호는 낮은 대역으로도 충분한 경우가 많고, 고속 통신 버스나 빠른 에지 분석에는 500 MHz급이 알맞습니다.

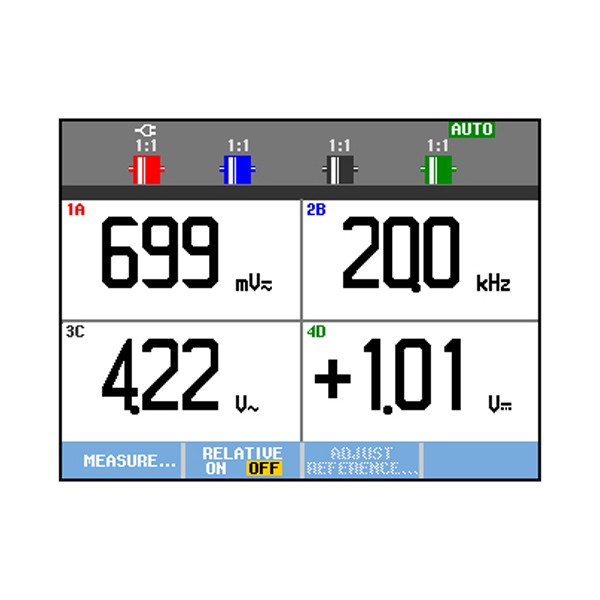

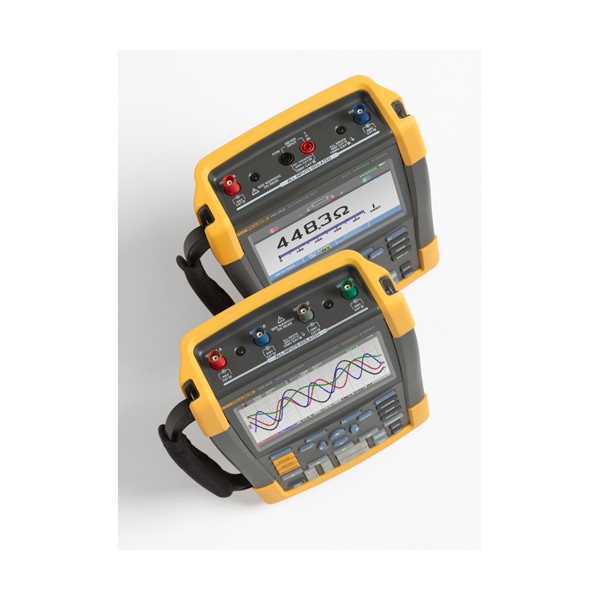

채널 수는 한 번에 비교할 신호의 수로 정합니다. 2채널 모델은 BNC 입력 2개에 별도의 4 mm 바나나 멀티미터 입력이 있고, 4채널 모델은 BNC 입력 4개에서 자동 측정을 최대 4개까지 표시합니다. 샘플 속도는 채널을 늘릴수록 나뉘어, 500 MHz 모델로 4채널을 모두 쓰면 채널당 1.25 GS/s가 됩니다.

사용 채널 수에 따른 샘플 속도

190-502-III은 1채널에서 5 GS/s, 2채널에서 2.5 GS/s로 동작하고 190-504-III은 여기에 4채널 1.25 GS/s가 더해집니다. 190-204-III도 2채널 2.5 GS/s, 4채널 1.25 GS/s로 동작하므로, 필요한 대역과 동시 측정 채널 수를 함께 놓고 모델을 정하세요.

안전·구성

CAT 입력 등급과
기본 프로브 선택

시리즈 전체의 입력 등급은 CAT III 1000 V / CAT IV 600 V이며, 기본 프로브 VPS410-II와 VPS421도 같은 등급입니다. 100 MHz 이하 2채널 모델과 190-104-III은 VPS421(100:1), 200 MHz 이상 모델은 VPS410-II(10:1)가 기본 구성입니다.

BNC 입력은 CAT IV 300 V이므로, 높은 전압 회로에는 반드시 정격에 맞는 프로브를 사용하세요. 500 MHz 모델에는 터미네이터 TRM50이 함께 구성됩니다.

사용 방법

Fluke 190 Series III
FlukeView-2와 데이터 전송 방법

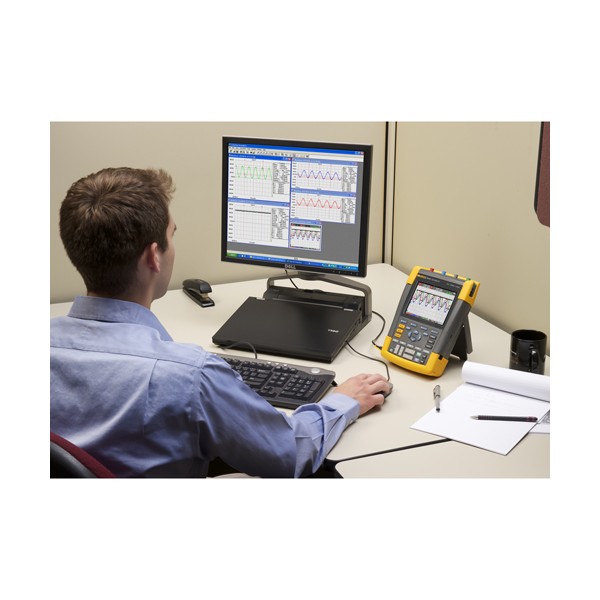

Fluke 190 Series III 7개 모델은 같은 FlukeView-2(Windows용)로 PC에 파형·화면을 옮기고 원격 조작합니다. 데이터는 USB 케이블, USB 메모리, 선택 Wi-Fi 어댑터 가운데 현장에 맞는 방법으로 옮깁니다.

소프트웨어·도구	하는 일
FlukeView-2	화면·파형·측정 데이터를 PC로 옮겨 보고서에 넣고, 기준 파형 라이브러리 보관
FlukeView-2 원격 조작	PC 화면의 가상 키보드로 190 Series III 조작
미니 USB-B 포트	PC와 케이블 연결

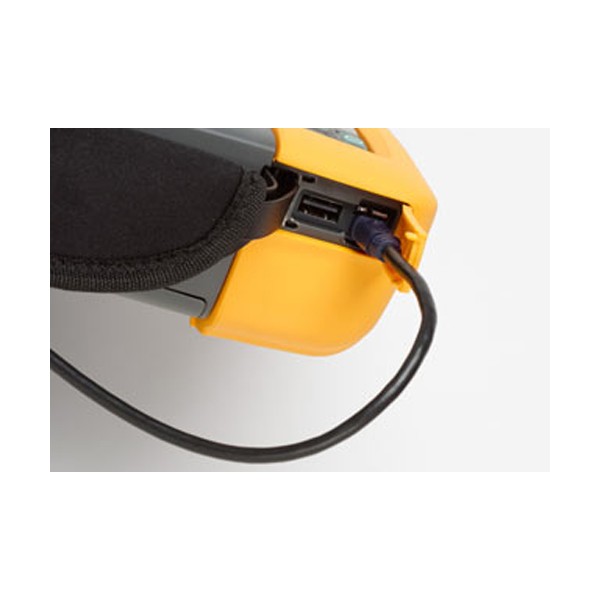

USB 호스트 포트(USB-A)	최대 32 GB USB 메모리 저장, 선택 Wi-Fi 어댑터 연결
DWA-131 Wi-Fi 동글	/S 키트·SCC293에 포함, PC와 무선 연결

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 PC의 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 설치하세요.
2	케이블로 연결할 때는 구성품 USB 케이블로 스코프미터의 미니 USB-B 포트와 PC를 연결합니다.
3	무선으로 연결할 때는 선택 Wi-Fi 어댑터를 USB 호스트 포트에 꽂으세요.
4	모델에 맞는 기본 프로브(VPS421 또는 VPS410-II)를 입력에 연결하고 Connect-and-View 트리거로 파형을 잡습니다.
5	FlukeView-2에서 화면 복사와 파형 데이터를 PC로 받아 저장하고, PC가 없을 때는 USB 메모리에 .BMP 화면 복사와 파형 파일을 저장하세요.

저장 파일은 USB 메모리, USB 케이블 직결, Wi-Fi 가운데 현장에 맞는 방법으로 옮길 수 있습니다. 화면 복사는 .BMP 파일로 저장됩니다.

사양

2채널 4종
모델 비교 사양

항목	190-062-III	190-102-III	190-202-III	190-502-III
채널 수	2	2	2	2
대역폭	60 MHz	100 MHz	200 MHz	500 MHz
상승 시간	5.8 ns	3.5 ns	1.7 ns	0.7 ns
실시간 샘플 속도	625 MS/s (채널당)	1.25 GS/s (채널당)	2.5 GS/s (채널당)	5 GS/s (1채널) · 2.5 GS/s (2채널)
시간축 범위	10 ns/div ~ 4 s/div	5 ns/div ~ 4 s/div	2 ns/div ~ 4 s/div	1 ns/div ~ 4 s/div
입력	BNC 2개 + 외부 트리거	BNC 2개 + 외부 트리거	BNC 2개 + 외부 트리거	BNC 2개 + 외부 트리거
파형 연산	1개	1개	1개	1개
트리거 소스	입력 A · B · 외부	입력 A · B · 외부	입력 A · B · 외부	입력 A · B · 외부
트리거 방식	자동 · 에지 · 펄스 폭 · N-사이클 · 외부	자동 · 에지 · 펄스 폭 · N-사이클 · 외부	자동 · 에지 · 펄스 폭 · N-사이클 · 외부	자동 · 에지 · 펄스 폭 · N-사이클 · 외부
내장 멀티미터	5,000 카운트 (4 mm 바나나 절연 입력)	5,000 카운트 (4 mm 바나나 절연 입력)	5,000 카운트 (4 mm 바나나 절연 입력)	5,000 카운트 (4 mm 바나나 절연 입력)
기본 프로브	VPS421 2개	VPS421 2개	VPS410-II 2개	VPS410-II 2개 · TRM50 2개
기본 배터리	BP290	BP290	BP290	BP291
표준 키트 부품 번호	5282331	5282368	5282439	5282495

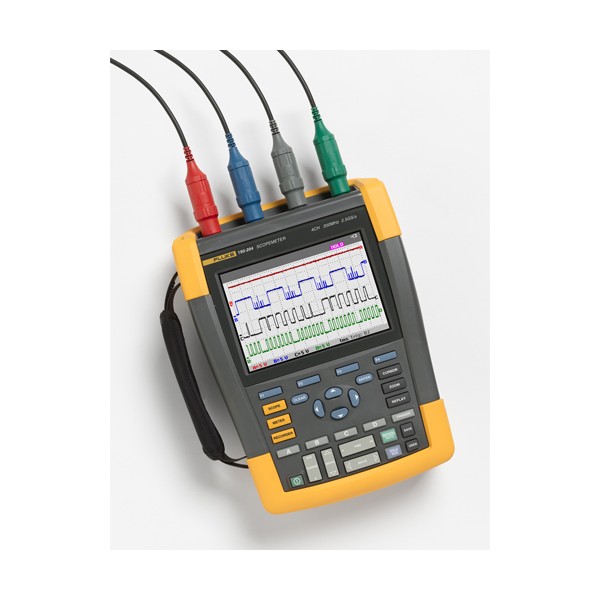

4채널 3종 모델 비교 사양

항목	190-104-III	190-204-III	190-504-III
채널 수	4	4	4
대역폭	100 MHz	200 MHz	500 MHz
상승 시간	3.5 ns	1.7 ns	0.7 ns
실시간 샘플 속도	1.25 GS/s (채널당)	2.5 GS/s (2채널) · 1.25 GS/s (4채널)	5 GS/s (1채널) · 2.5 GS/s (2채널) · 1.25 GS/s (4채널)
시간축 범위	5 ns/div ~ 4 s/div	2 ns/div ~ 4 s/div	1 ns/div ~ 4 s/div
입력	BNC 4개	BNC 4개	BNC 4개
파형 연산	2개	2개	2개
트리거 소스	입력 A ~ D	입력 A ~ D	입력 A ~ D
트리거 방식	자동 · 에지 · 펄스 폭 · N-사이클	자동 · 에지 · 펄스 폭 · N-사이클	자동 · 에지 · 펄스 폭 · N-사이클
내장 멀티미터	미지원 (BNC 입력으로 자동 측정 최대 4개)	미지원 (BNC 입력으로 자동 측정 최대 4개)	미지원 (BNC 입력으로 자동 측정 최대 4개)
기본 프로브	VPS421 4개	VPS410-II 4개	VPS410-II 4개 · TRM50 4개
기본 배터리	BP291	BP291	BP291
표준 키트 부품 번호	5282393	5282463	5282513

시리즈 공통 사양

항목	사양
수직 분해능	8 bit
입력 임피던스	1 MΩ (±1 %) // 15 pF
입력 감도	직접 2 mV–100 V/div · 10:1 프로브 20 mV–1000 V/div · 100:1 프로브 200 mV–10 kV/div
수직 정확도	±(1.5 % + 6 counts) (5 mV–100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성	AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역폭 제한	20 MHz · 10 kHz
입력 등급	CAT III 1000 V / CAT IV 600 V · BNC 입력 CAT IV 300 V
절연	모든 입력이 서로, 그리고 접지와 절연
타이밍 정확도	±(0.01 % 판독값 + 1 픽셀)
기록 길이	스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트
글리치 캡처	8 ns (10 µs/div ~ 2 min/div)
ScopeRecord 롤	채널당 min/max 30,000 포인트 · 125 MS/s · 4 ms/div ~ 2 min/div · 기록 구간 4.8 s ~ 40 hr
TrendPlot	기록당 19,200 포인트 · 초당 최대 3회 측정
측정 모드	일반 · 평균 · 자동 · 싱글 샷 · ScopeRecord 롤 · 글리치 캡처 · 파형 비교(합부) · 리플레이
내장 멀티미터 (2채널)	최대 5,000 카운트 · 전압 500 mV · 5 V · 50 V · 500 V · 1,100 V 범위 · 저항 500 Ω ~ 30 MΩ ±(0.6 % + 6 counts) · 연속성 50 Ω(±30 Ω) 미만 비프 · 다이오드 2.8 V까지
측정 기능	Vdc · Vac · Vac+dc · 저항 · 연속성 · 다이오드 · 전류(클램프 · 션트) · FFT
디스플레이	5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m²
메모리	파형 30개 · 기록 10개 · 화면 복제 9개 · USB 호스트 포트로 외부 저장 최대 32 GB
통신	절연 USB 포트 2개(호스트 + 장치) · PC 제어용 미니 USB-B · 선택 Wi-Fi 어댑터로 FlukeView 소프트웨어 연동
프로브 교정 출력	1.225 Vpp, 500 Hz 구형파
배터리	BP290 10.8 V 2500 mAh(충전 약 2.5시간, 최대 3.5시간 사용) · BP291 10.8 V 5000 mAh(충전 약 5시간, 최대 7시간 사용)
보호 · 내환경	IP51 (분진 · 물방울) · 충격 30 g · 진동 MIL-PRF-28800F Class 2 · 사용 고도 2000 m
작동 · 보관 온도	0 ~ 40 °C · -20 ~ 60 °C
크기 · 무게	265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg (모델별)
보증	본체 3년, 배터리 · 액세서리 1년

활용 분야

파형과 수치를
함께 보는 현장

모터 드라이브 정비 — 인버터 출력과 제어 신호를 절연 입력으로 동시에 확인합니다.

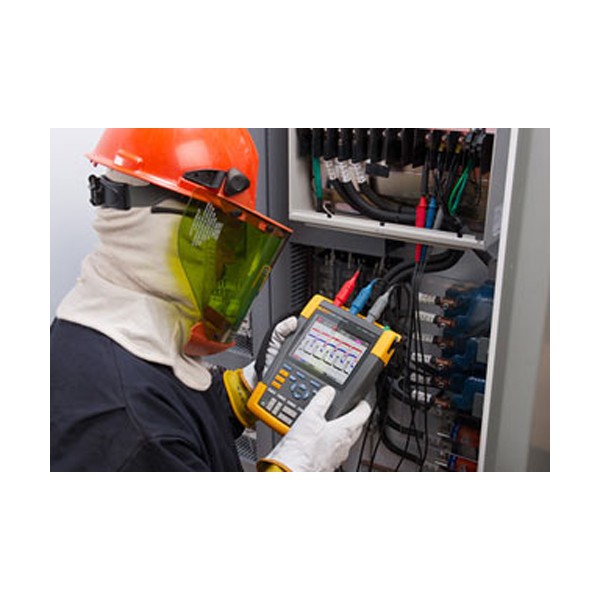

산업 제어반 점검 — 입력과 출력 피드백 루프를 같은 화면에서 비교합니다.
전원 변환 장치 — 3상 입력의 고조파와 과도 전류를 측정합니다.
현장 간헐 고장 — 글리치 캡처와 TrendPlot으로 가끔 나타나는 결함을 기록해 원인을 좁힙니다.

선택 가이드

현장 조건에 맞는
190 Series III 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
2채널 60 MHz로 충분할 때	190-062-III	가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다.
100 MHz 2채널에 멀티미터가 필요할 때	190-102-III	1.25 GS/s, 상승 시간 3.5 ns에 5,000 카운트 멀티미터를 내장해 파형과 수치를 한 대로 확인합니다.
200 MHz 2채널에 멀티미터가 필요할 때	190-202-III	2.5 GS/s, 상승 시간 1.7 ns에 멀티미터를 내장해 빠른 신호와 수치 측정을 함께 처리합니다.
500 MHz 고속 신호를 2채널로 볼 때	190-502-III	1채널 5 GS/s, 상승 시간 0.7 ns로 가장 빠른 에지를 잡으며 BP291 배터리가 기본입니다.
4채널 동시 측정이 필요할 때	190-104-III · 190-204-III · 190-504-III	BNC 입력 4개로 여러 신호를 동시에 측정하며, 멀티미터는 내장하지 않습니다.

구성·옵션

모델별 기본 구성과
선택 옵션

모델	기본 구성	옵션
190-062-III · 190-102-III	VPS421 프로브 2개, BP290 배터리, TL175 테스트 리드, BC190/830 어댑터	BP291 배터리 (선택), /S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
190-202-III	VPS410-II 프로브 2개, BP290 배터리, TL175 테스트 리드, BC190/830 어댑터	BP291 배터리 (선택), /S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
190-502-III	VPS410-II 프로브 2개, BP291 배터리, TL175 테스트 리드, TRM50 터미네이터 2개, BC190/830 어댑터	/S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
190-104-III	VPS421 프로브 4개, BP291 배터리, BC190/830 어댑터	/S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
190-204-III	VPS410-II 프로브 4개, BP291 배터리, BC190/830 어댑터	/S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
190-504-III	VPS410-II 프로브 4개, BP291 배터리, TRM50 터미네이터 4개, BC190/830 어댑터	/S 키트 (CXT293 케이스 · DWA-131 Wi-Fi 동글)

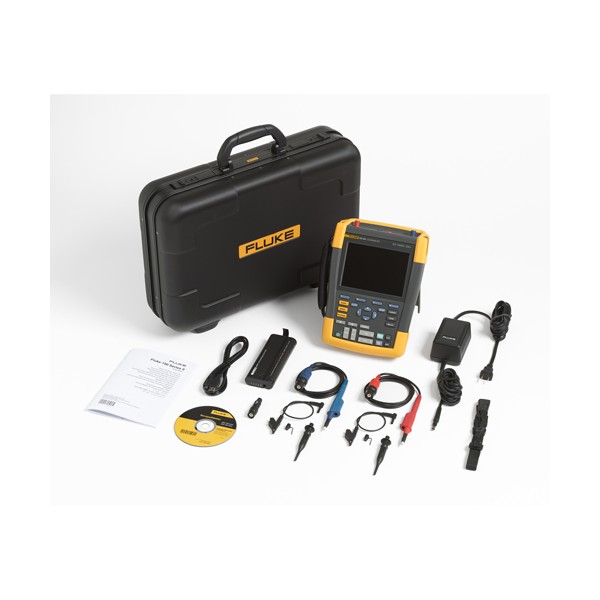

모든 표준 키트 공통 — 본체, BC190/830 어댑터, 전원 코드, 핸드·걸이 스트랩, USB 케이블, 인쇄 설명서.
선택 액세서리 — SCC293 키트, VPS101 1:1 프로브, VPS510 소형 프로브, i400s 전류 클램프, HH290 걸이, CXT293 케이스, TRM50 터미네이터, EBC290 충전 베이.

교정 연계

측정 불확도를 관리해야 하는 정비 현장에서는 스코프미터의 수직 정확도와 타이밍 정확도를 정기 교정으로 확인합니다. 교정을 의뢰하기 전에 모델별로 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 드립니다.

190 Series III 개별 모델과
관련 제품

190 Series III에서 2채널과 4채널 모델은 어떻게 고릅니까?
한 번에 비교할 신호의 수로 고릅니다. 2채널 모델은 5,000 카운트 멀티미터를 내장하고, 4채널 모델은 BNC 입력 4개에서 자동 측정을 최대 4개까지 표시합니다.
스코프미터 대역폭은 어떻게 정합니까?
측정할 신호의 가장 빠른 성분을 기준으로 정합니다. 산업용 제어 신호와 모터 구동은 낮은 대역으로도 충분한 경우가 많습니다.
190 Series III 배터리는 얼마나 지속됩니까?
BP290은 최대 3.5시간, BP291은 최대 7시간입니다. 2채널 모델은 BP290이 기본이고 190-502-III과 4채널 모델은 BP291이 기본 포함됩니다.
Wi-Fi로 PC에 파형을 내려받을 수 있습니까?
네, 선택 사양인 Wi-Fi 어댑터를 USB 호스트 포트에 연결하면 FlukeView 소프트웨어로 내려받을 수 있습니다. /S 키트에는 DWA-131 Wi-Fi 동글과 CXT293 케이스가 들어 있습니다.
4채널 모델에도 내장 멀티미터가 있습니까?
아닙니다. 5,000 카운트 멀티미터는 2채널 모델에만 있습니다. 4채널 모델은 BNC 입력으로 자동 측정을 표시합니다.
