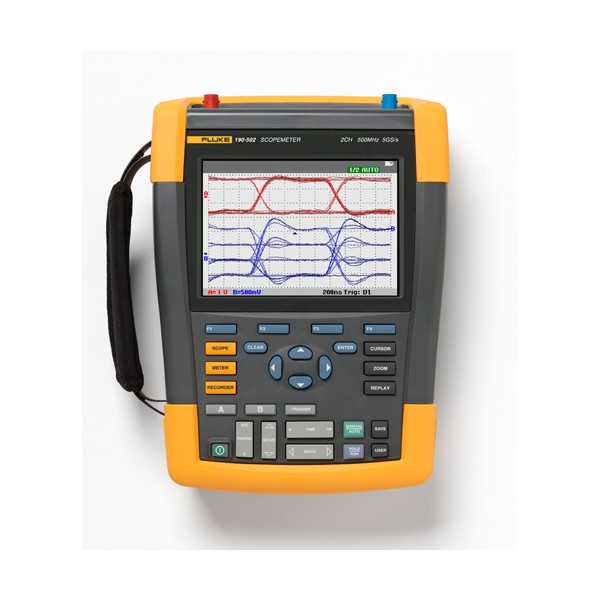

FLUKE-190-062-III 스코프미터 60MHz, 2Ch + DMM

MODEL: FLUKE-190-062-III
브랜드: FLUKE

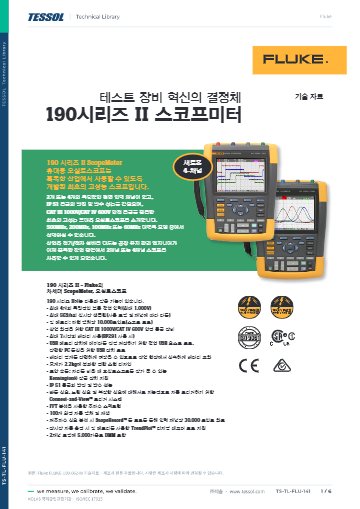

제품 자료: 기술자료

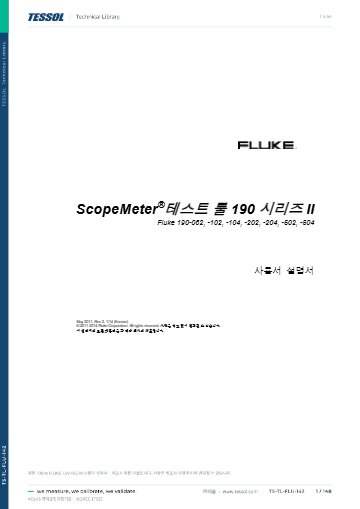

사용자 설명서

2024 FLUKE Catalogue

제품문의 구매하기

접지 기준이 다른 회로를
함께 보는 절연 스코프미터

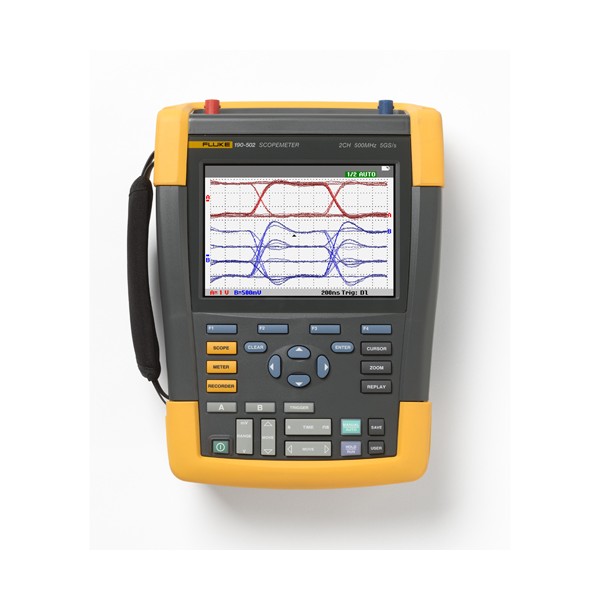

Fluke 190-062-III 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 190-062-III은 60 MHz 2채널 구성에 5,000 카운트 멀티미터를 내장한 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)입니다. CAT III 1000 V / CAT IV 600 V 환경의 모터·제어반 신호를 절연 입력으로 진단합니다.

채널당 625 MS/s 샘플 속도와 5.8 ns 상승 시간으로 인버터 출력과 PLC 제어 신호의 변화를 잡아냅니다. 입력끼리 절연되어 있어 접지 기준이 다른 회로도 동시에 비교할 수 있습니다. 시리즈에서 대역이 가장 낮은 모델로 일반 산업 설비 점검 위주의 현장에 알맞으며, (주)테솔이 국내에 공식 공급합니다.

60 MHz

2채널 대역폭

625 MS/s

채널당 실시간 샘플 속도

5.8 ns

상승 시간

5,000 카운트

내장 멀티미터 분해능

특징

산업 설비 점검에 맞춘
190-062-III 절연 입력

핵심 특징	현장에서 달라지는 점

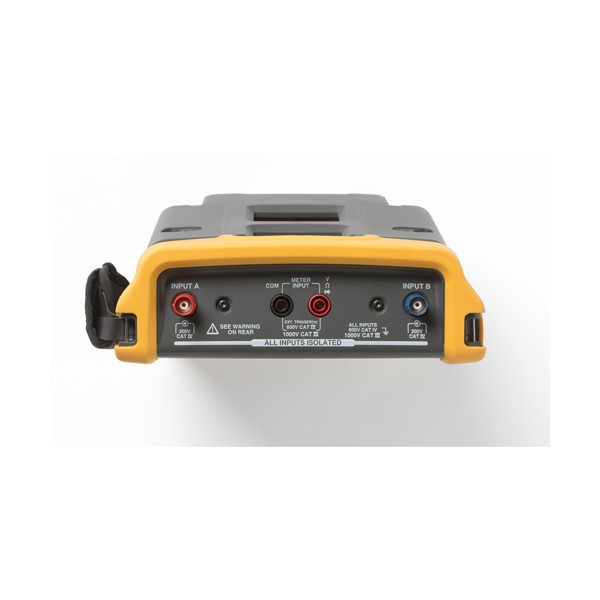

절연 입력	입력끼리, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 함께 측정해도 접지 합선 위험이 줄어듭니다.
Connect-and-View 트리거	신호 패턴을 읽고 트리거를 자동으로 맞추므로 처음 보는 신호도 설정에 시간을 들이지 않고 안정된 파형으로 볼 수 있습니다.
ScopeRecord 롤 모드	채널당 30,000 포인트의 최소/최대 쌍을 저장해 느린 신호도 오랜 시간 빠짐없이 기록합니다.
8 ns 글리치 캡처	아주 짧은 순간의 이상을 따로 남겨 두므로 간헐 결함의 원인 신호를 추적할 수 있습니다.
TrendPlot 기록	최소·최대·평균과 시각을 함께 남겨 며칠에 걸친 추세를 장비 한 대로 확인할 수 있습니다.
FFT와 파형 비교	주파수 성분 분석과 기준 파형 통과/실패 비교로 반복 점검의 판정 시간이 줄어듭니다.
5,000 카운트 멀티미터 내장	스코프 입력과 절연된 바나나 입력으로 전압·저항·도통을 측정하므로 멀티미터를 따로 챙기지 않아도 됩니다.

대역

190-062-III의 60 MHz 대역으로
측정하는 신호

상승 시간 5.8 ns는 이보다 완만한 에지의 신호라면 파형이 왜곡 없이 나타난다는 뜻입니다. 산업용 인버터 출력과 PLC 제어 신호, 센서 라인의 노이즈는 대체로 이 범위에 들어옵니다. 시간축은 10 ns/div부터 4 s/div까지라 저속 제어 신호의 긴 동작도 한 화면에 담을 수 있습니다. 더 빠른 직렬 통신 신호를 다룰 때만 100 MHz 이상 모델을 고르세요.

에지 시간에 맞춘 대역 선택

스코프미터의 상승 시간은 측정할 수 있는 에지 시간의 하한을 정합니다. 점검할 신호의 에지 시간을 먼저 파악하고, 그보다 상승 시간이 짧은 모델을 고르세요.

교정

190-062-III 정기 교정과
측정 신뢰도

스코프미터는 수직 정확도와 시간축 정확도가 측정 결과의 기준이 되므로 사용 환경에 맞춰 주기적으로 교정해야 합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

Fluke 190-062-III
FlukeView-2 연결과 PC 저장 순서

Fluke 190-062-III은 60 MHz 2채널 스코프미터로, FlukeView-2(Windows용)로 PC에 파형·화면을 옮기고, 측정 회로와 절연된 USB 포트 2개로 USB 메모리 저장과 PC 연결을 나눠 사용합니다.

소프트웨어·도구	하는 일
FlukeView-2 ScopeMeter Software	화면 복사 PC 저장, 보고서에 화면 삽입, 파형 데이터 저장과 기준 파형 보관
FlukeView-2 원격 조작	PC 화면의 가상 계측기 키보드로 190 Series III 조작

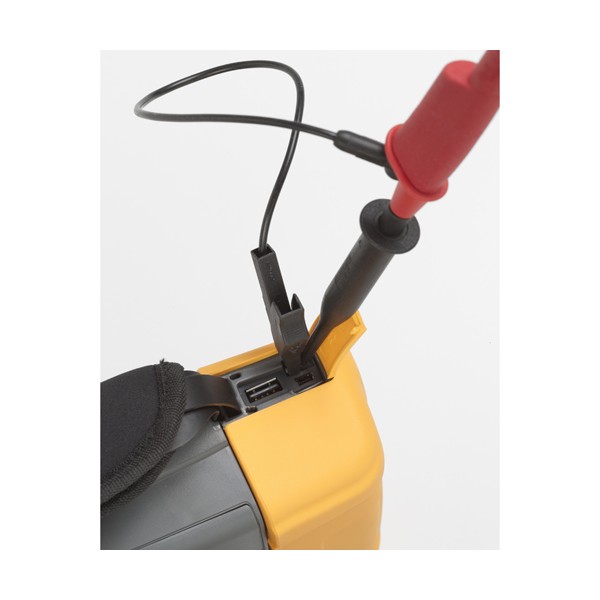

USB 호스트 포트(USB-A)	최대 32 GB USB 메모리에 파형·화면·설정 저장, 선택 Wi-Fi 어댑터 연결
미니 USB-B 포트	PC 연결, 원격 제어와 FlukeView-2 데이터 전송

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 사용하는 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 PC에 설치하세요.
2	190-062-III의 미니 USB-B 포트와 PC의 USB 포트를 USB 케이블로 연결합니다.
3	2채널 BNC 입력에 프로브를 연결하고 Connect-and-View 트리거로 파형을 화면에 안정시키세요.
4	FlukeView-2에서 화면 복사나 파형 데이터를 PC로 받아 파일로 저장합니다.
5	PC 없이 현장에서 저장할 때는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로 옮기세요.

선택 Wi-Fi 어댑터와 USB 메모리는 모두 USB 호스트 포트(USB-A)에 꽂습니다. PC와 케이블로 연결할 때는 미니 USB-B 포트를 사용하세요.

사양

60 MHz 2채널 190-062-III
상세 사양

항목	사양
모델 · 부품 번호	190-062-III · Fluke 5282331 (/S 키트 5282354)
채널 수	2채널(입력 A · B) · 모든 입력이 서로, 그리고 접지와 절연
대역폭	60 MHz
상승 시간	5.8 ns
실시간 샘플 속도	625 MS/s (채널당)
시간축 범위	10 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드)
수직 분해능	8 bit
입력 임피던스	1 MΩ (±1 %) // 15 pF (±2.25 pF)
입력 감도	직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div
수직 정확도	±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성	AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역 제한	20 MHz, 10 kHz
기록 길이	스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일
타이밍 정확도	±(읽음값의 0.01 % + 1 픽셀)
글리치 캡처	8 ns (10 µs/div ~ 2 min/div)
디스플레이	5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div
표시 모드	채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프)
파형 연산	연산 1개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼
취득 모드	일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생)
트리거 방식	자동, 에지, 펄스 폭, N-사이클, 외부
트리거 소스	입력 A · B 또는 외부 입력(미터 입력 경유)
펄스 폭 트리거	채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택)
Connect-and-View	신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음)
ScopeRecord 롤 모드	소스 입력 A · B · 이중 · 기록 시작/정지 트리거는 외부 입력 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns
TrendPlot	자동 스코프 측정 최대 4개 또는 멀티미터 값 1개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배

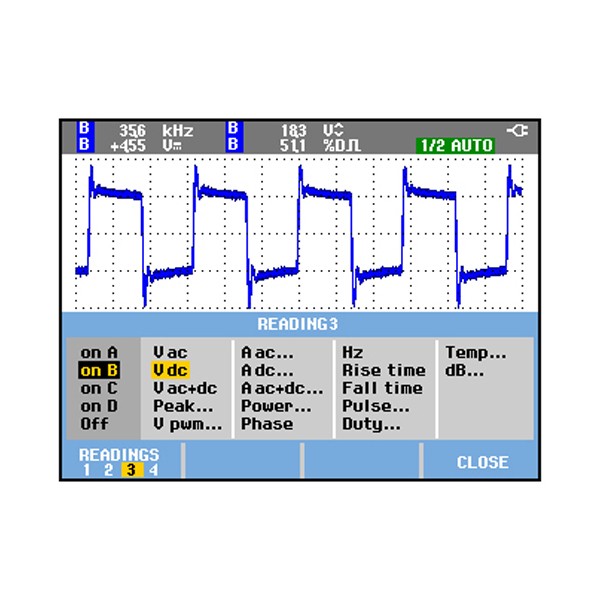

커서 측정	수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간
내장 멀티미터	5,000 카운트 · 4 mm 바나나 입력 · 스코프 입력과 접지에서 절연
멀티미터 입력 임피던스	1 MΩ (±1 %) // 14 pF (±1.5 pF)
전압 측정 범위	500 mV, 5 V, 50 V, 500 V, 1,100 V (Vdc · Vac · Vac+dc)
저항 측정	500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ · ±(0.6 % + 6 counts)
도통 · 다이오드	50 Ω (±30 Ω) 미만에서 부저 · 다이오드 시험 최대 2.8 V
전류 · 온도 측정	클램프 · 션트 사용 0.1 mV/A, 1 mV/A ~ 100 V/A, 400 mV/A · 선택 액세서리 사용 1 mV/°C 또는 1 mV/°F
측정 기능	Vdc · Vac · Vac+dc · 저항 · 연속성 · 다이오드 · 전류 · 온도 · 자동/수동 레인지 · 상대값 측정
메모리	파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계
외부 저장	USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장
인터페이스	측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터
프로브 교정 출력	1.225 Vpp, 500 Hz 구형파
안전 · 보호	CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030
충격 · 진동	충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2)
전원	100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터)
배터리	BP290 10.8 V 2,500 mAh · 최대 3.5시간 · 충전 2.5시간 (선택 BP291은 10.8 V 5,000 mAh · 최대 7시간 · 충전 5시간) · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머
작동 · 보관 온도	작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C
습도 · 고도	95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급)
EMC	IEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C
크기 · 무게	265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg
케이스	충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원
보증	본체 3년, 배터리 · 액세서리 1년

활용 분야

190-062-III로 파형을 보며
원인을 좁히는 현장

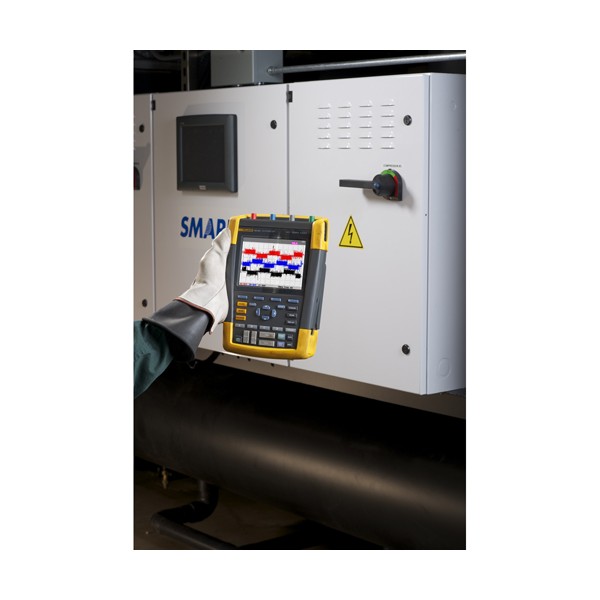

모터 드라이브 — 인버터 출력과 제어 신호를 같은 화면에서 비교합니다.
산업 제어반 — 입력 신호와 출력 피드백을 2채널로 대조합니다.
전원 변환 장치 — 입력측 고조파와 과도 전류를 TrendPlot으로 기록합니다.
현장 간헐 고장 — 8 ns 글리치 캡처로 가끔 나타나는 결함을 잡아 기록합니다.

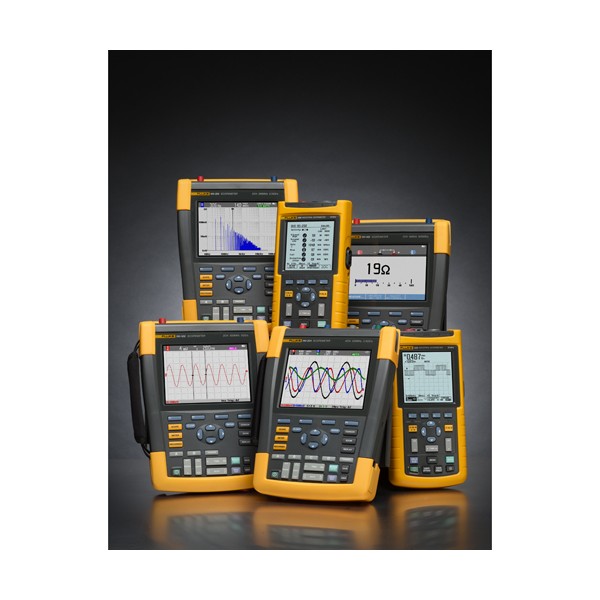

선택 가이드

대역과 채널 수로 고르는
스코프미터 시리즈

이럴 때 (측정 조건)	권장 모델	선택 이유
60 MHz면 충분한 2채널 측정일 때	190-062-III	시리즈에서 대역이 가장 낮고 샘플 속도는 채널당 625 MS/s로, 인버터·PLC 신호 점검에 충분합니다.
100 MHz 대역의 2채널과 멀티미터가 필요할 때	190-102-III	채널당 1.25 GS/s, 상승 시간 3.5 ns로 스위칭 신호의 에지까지 또렷하게 볼 수 있습니다.
200 MHz 대역의 2채널과 멀티미터가 필요할 때	190-202-III	채널당 2.5 GS/s, 상승 시간 1.7 ns로 더 빠른 제어·통신 신호를 다룰 수 있습니다.
500 MHz 고속 신호를 2채널로 측정할 때	190-502-III	1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 신호까지 측정합니다.
100 MHz에서 신호 4개를 동시에 볼 때	190-104-III	BNC 입력 4개에 채널당 1.25 GS/s라 여러 신호의 타이밍을 한 화면에서 비교할 수 있습니다.

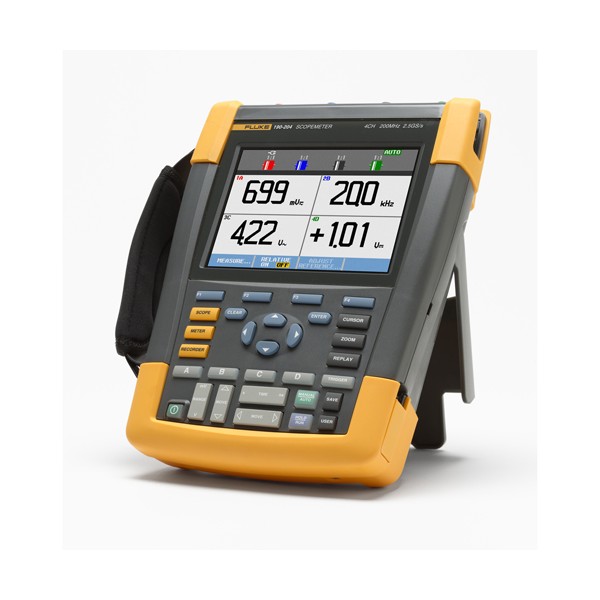

200 MHz에서 신호 4개를 동시에 볼 때	190-204-III	4채널 구성에 상승 시간 1.7 ns라 다채널 고속 신호를 함께 점검할 수 있습니다.
500 MHz에서 신호 4개를 동시에 볼 때	190-504-III	4채널 구성에 상승 시간 0.7 ns로 시리즈 최상위 대역이라, 가장 빠른 신호를 여러 채널로 동시에 측정합니다.

구성·옵션

190-062-III 기본 구성과
선택 옵션

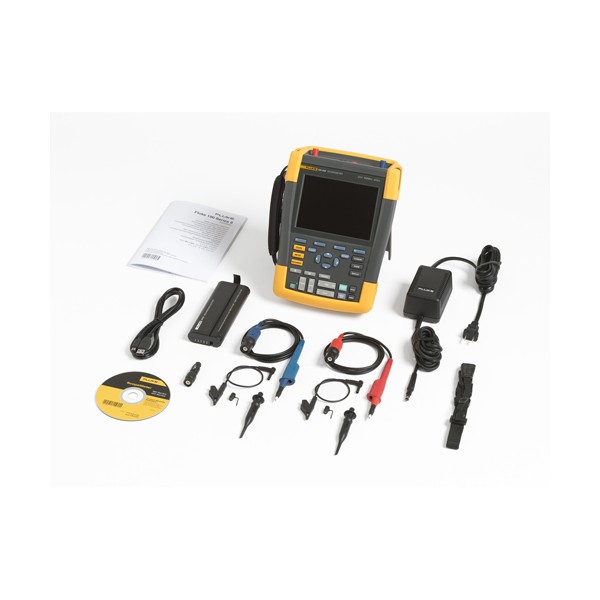

구분	기본 구성	옵션
프로브	VPS421 100:1 프로브 2개	VPS101 1:1 프로브, VPS510-x 소형 프로브
테스트 리드	TL175 세트	—
배터리	BP290 포함	BP291 (최대 7시간)
전원 · 부속	BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서	EBC290 배터리 충전 베이
키트	본체 단품 (5282331)	/S 키트 5282354 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
기타 옵션	—	i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글)

190-062-III와 함께 보는
스코프미터와 액세서리

190-062-III로 측정하기 어려운 신호는 무엇입니까?
에지 시간이 5.8 ns에 가까운 고속 디지털 신호입니다. 인버터 출력과 PLC 신호 정도라면 문제없이 측정할 수 있으며, 더 빠른 신호는 100 MHz 이상 모델을 검토하세요.
190-062-III는 배터리로 얼마나 오래 측정할 수 있습니까?
기본 포함된 BP290으로 최대 3.5시간, 선택 사양인 BP291로 최대 7시간입니다. 장비 뒷면의 배터리 도어를 열어 현장에서 바로 교체할 수 있습니다.
스코프미터 측정 결과는 어떻게 PC로 옮깁니까?
두 가지 방법이 있습니다. 절연 USB 포트 2개 가운데 호스트 포트에 USB 메모리를 꽂아 저장하거나, 미니 USB 포트로 PC의 FlukeView 소프트웨어에 내려받으세요. 선택 Wi-Fi 어댑터도 호스트 포트에 연결합니다.
기본 프로브는 어떻게 구성되어 있습니까?
VPS421 100:1 프로브 2개와 TL175 테스트 리드 세트가 기본입니다. 1:1 측정이 필요하다면 선택 사양인 VPS101을 추가하세요.
