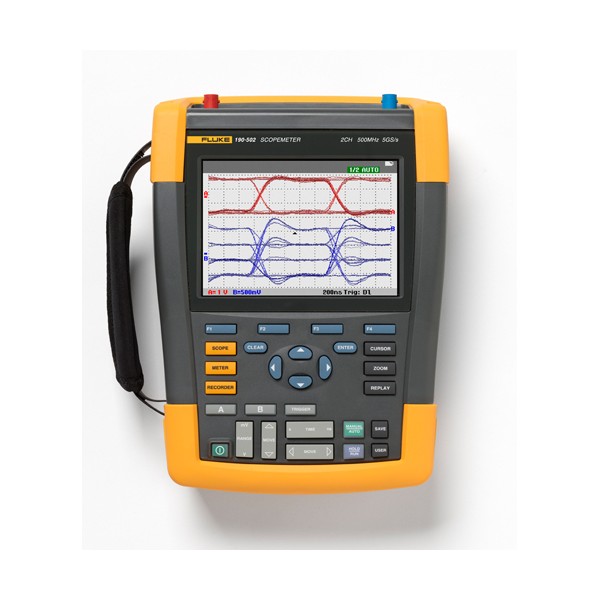

Fluke 190-102-III 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 190-102-III은 100 MHz 2채널 대역과 5,000 카운트 멀티미터를 한 대에 담은 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)입니다. 3.5 ns 상승 시간이 필요한 제어·스위칭 신호를 CAT IV 600 V 환경에서 진단합니다.

채널당 1.25 GS/s 샘플링으로 60 MHz 모델의 두 배 수준 해상도로 에지를 그립니다. 스위칭 전원의 게이트 신호나 고속 제어 펄스를 측정해도 에지 기울기가 뭉개지지 않습니다. 2채널 스코프와 멀티미터를 한 대에서 전환해 쓰는 이 모델은 (주)테솔이 국내에 공식 공급합니다.

100 MHz

2채널 대역폭

1.25 GS/s

채널당 샘플링

3.5 ns

상승 시간

5,000 카운트

내장 멀티미터

특징

스위칭 회로 점검에 맞춘
190-102-III 절연 입력

핵심 특징현장에서 달라지는 점
절연 입력각 입력이 서로, 그리고 접지와도 절연되어 있어 게이트 쪽과 출력 쪽처럼 기준이 다른 신호를 함께 측정해도 접지 합선 위험이 줄어듭니다.
Connect-and-View 트리거신호 패턴을 판별해 트리거를 자동으로 잡아 주므로 처음 측정하는 스위칭 파형도 바로 안정되게 표시됩니다.
ScopeRecord 롤 모드채널당 30,000 포인트를 최소/최대 쌍으로 저장해 느리게 변하는 신호를 오래 기록해도 이상 구간이 빠지지 않습니다.
8 ns 글리치 캡처8 ns 폭의 순간 이상까지 따로 기록하므로 가끔씩만 나타나는 결함의 단서를 남길 수 있습니다.
TrendPlot 기록측정값의 최소·최대·평균을 시각과 함께 기록해 장시간 추세를 한 대로 살펴볼 수 있습니다.
FFT와 파형 비교FFT로 주파수 성분을 보고 기준 파형과 통과/실패를 비교하므로 반복 점검의 합격 판정이 빨라집니다.
5,000 카운트 멀티미터 내장절연된 바나나 입력으로 전압·저항·도통까지 재므로 파형 점검과 멀티미터 점검을 한 장비로 마칠 수 있습니다.

샘플링

190-102-III의 1.25 GS/s로
에지를 기록하는 방식

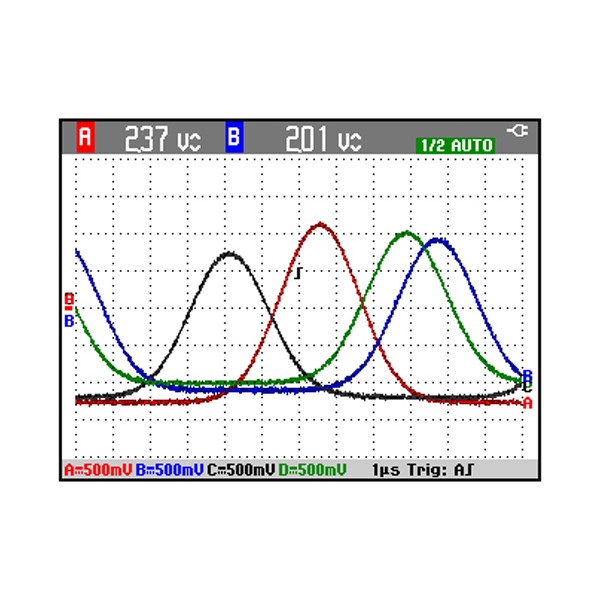

실시간 샘플 속도가 높을수록 한 번의 에지가 더 많은 점으로 찍히므로, 같은 신호라도 상승 구간의 형상과 오버슈트를 더 정확하게 읽을 수 있습니다. 시간축은 5 ns/div부터 4 s/div까지이며, 글리치 캡처는 8 ns 폭의 순간 이상까지 잡습니다. 과도 현상이 의심되는 스위칭 회로라면 시간축을 좁히고 글리치 캡처를 함께 켜서 비교하세요.

스위칭 신호의 에지 형상 확인

게이트 구동 신호에 프로브를 대고 시간축을 5 ns/div 부근까지 좁히면 상승 구간의 기울기와 링잉이 드러납니다. 같은 화면에서 멀티미터로 부하 쪽 전압 값도 함께 기록하세요.

교정

190-102-III 교정 주기와
측정 신뢰도

스코프미터의 측정 결과는 수직 정확도와 시간축 정확도를 기준으로 하므로, 사용 환경에 맞춰 교정 주기를 정해 두어야 합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

Fluke 190-102-III
PC 연결과 파형 전송 순서

Fluke 190-102-III은 100 MHz 2채널 스코프미터로, FlukeView-2(Windows용)로 PC에 파형·화면을 옮기고, 측정 회로와 절연된 USB 포트 2개로 USB 메모리 저장과 PC 연결을 나눠 사용합니다.

소프트웨어·도구하는 일
FlukeView-2 ScopeMeter Software화면 복사 PC 저장, 보고서에 화면 삽입, 파형 데이터 저장과 기준 파형 보관
FlukeView-2 원격 조작PC 화면의 가상 계측기 키보드로 190 Series III 조작

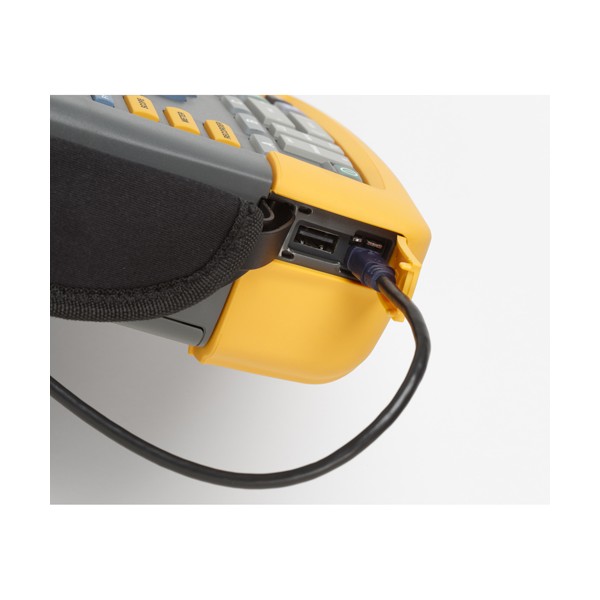

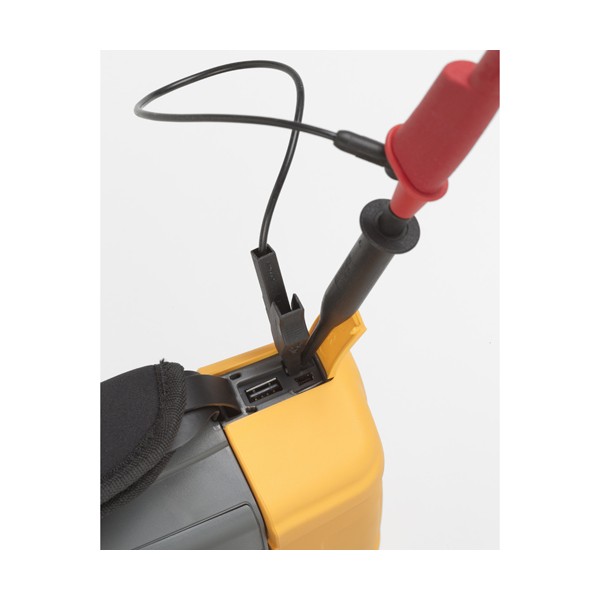

USB 호스트 포트(USB-A)최대 32 GB USB 메모리에 파형·화면·설정 저장, 선택 Wi-Fi 어댑터 연결
미니 USB-B 포트PC 연결, 원격 제어와 FlukeView-2 데이터 전송

처음 연결하는 순서

순서할 일
1Fluke 소프트웨어 다운로드 페이지에서 사용하는 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 PC에 설치하세요.
2190-102-III의 미니 USB-B 포트와 PC의 USB 포트를 USB 케이블로 연결합니다.
32채널 BNC 입력에 프로브를 연결하고 Connect-and-View 트리거로 파형을 화면에 안정시키세요.
4FlukeView-2에서 화면 복사나 파형 데이터를 PC로 받아 파일로 저장합니다.
5PC 없이 현장에서 저장할 때는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로 옮기세요.

FlukeView-2의 원격 조작 기능을 쓰면 PC 화면의 가상 키보드로 계측기를 조작할 수 있어, 측정 위치에서 떨어진 곳에서 설정을 바꿀 때 도움이 됩니다.

사양

100 MHz 2채널 190-102-III
상세 사양

항목사양
모델 · 부품 번호190-102-III · Fluke 5282368 (/S 키트 5282379)
채널 수2채널(입력 A · B) · 모든 입력이 서로, 그리고 접지와 절연
대역폭100 MHz
상승 시간3.5 ns
실시간 샘플 속도1.25 GS/s (채널당)
시간축 범위5 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드)
수직 분해능8 bit
입력 임피던스1 MΩ (±1 %) // 15 pF (±2.25 pF)
입력 감도직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div
수직 정확도±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역 제한20 MHz, 10 kHz
기록 길이스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일
타이밍 정확도±(읽음값의 0.01 % + 1 픽셀)
글리치 캡처8 ns (10 µs/div ~ 2 min/div)
디스플레이5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div
표시 모드채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프)
파형 연산연산 1개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼

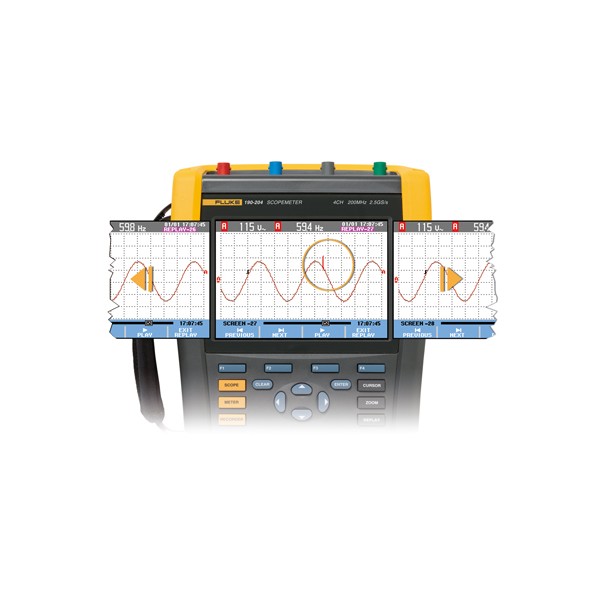

취득 모드일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생)
트리거 방식자동, 에지, 펄스 폭, N-사이클, 외부
트리거 소스입력 A · B 또는 외부 입력(미터 입력 경유)
펄스 폭 트리거채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택)
Connect-and-View신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음)
ScopeRecord 롤 모드소스 입력 A · B · 이중 · 기록 시작/정지 트리거는 외부 입력 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns
TrendPlot자동 스코프 측정 최대 4개 또는 멀티미터 값 1개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배
커서 측정수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간
내장 멀티미터5,000 카운트 · 4 mm 바나나 입력 · 스코프 입력과 접지에서 절연
멀티미터 입력 임피던스1 MΩ (±1 %) // 14 pF (±1.5 pF)
전압 측정 범위500 mV, 5 V, 50 V, 500 V, 1,100 V (Vdc · Vac · Vac+dc)
저항 측정500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ · ±(0.6 % + 6 counts)
도통 · 다이오드50 Ω (±30 Ω) 미만에서 부저 · 다이오드 시험 최대 2.8 V
전류 · 온도 측정클램프 · 션트 사용 0.1 mV/A, 1 mV/A ~ 100 V/A, 400 mV/A · 선택 액세서리 사용 1 mV/°C 또는 1 mV/°F
측정 기능Vdc · Vac · Vac+dc · 저항 · 연속성 · 다이오드 · 전류 · 온도 · 자동/수동 레인지 · 상대값 측정
메모리파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계
외부 저장USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장
인터페이스측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터
프로브 교정 출력1.225 Vpp, 500 Hz 구형파
안전 · 보호CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030
충격 · 진동충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2)
전원100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터)
배터리BP290 10.8 V 2,500 mAh · 최대 3.5시간 · 충전 2.5시간 (선택 BP291은 10.8 V 5,000 mAh · 최대 7시간 · 충전 5시간) · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머
작동 · 보관 온도작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C
습도 · 고도95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급)
EMCIEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C
크기 · 무게265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg
케이스충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원
보증본체 3년, 배터리 · 액세서리 1년

활용 분야

190-102-III로 스위칭·제어 신호의
원인을 찾는 현장

  • 스위칭 전원 — 게이트 구동 신호의 에지와 링잉을 확인합니다.
  • 서보·모터 제어 — 엔코더 펄스와 구동 전압의 위상 관계를 두 채널로 비교합니다.
  • 산업 통신 라인 — 직렬 신호의 파형이 흐트러지지 않았는지 점검합니다.
  • 설비 보전 — 멀티미터 값과 파형을 같은 장비로 확인해 점검 시간을 줄입니다.

선택 가이드

필요한 대역과 채널 수로 고르는
190 시리즈 III

이럴 때 (측정 조건)권장 모델선택 이유
60 MHz 대역으로 충분한 2채널 점검이라면190-062-III채널당 625 MS/s의 시리즈 입문 대역으로, 일반 산업 설비 신호 위주라면 이 모델로 충분합니다.
100 MHz 2채널과 멀티미터가 함께 필요하다면190-102-III채널당 1.25 GS/s와 상승 시간 3.5 ns를 갖춰 스위칭 전원과 고속 제어 펄스 점검에 맞습니다.
200 MHz 2채널과 멀티미터가 함께 필요하다면190-202-III채널당 2.5 GS/s, 상승 시간 1.7 ns라 100 MHz로는 에지가 뭉개지는 신호까지 다룹니다.

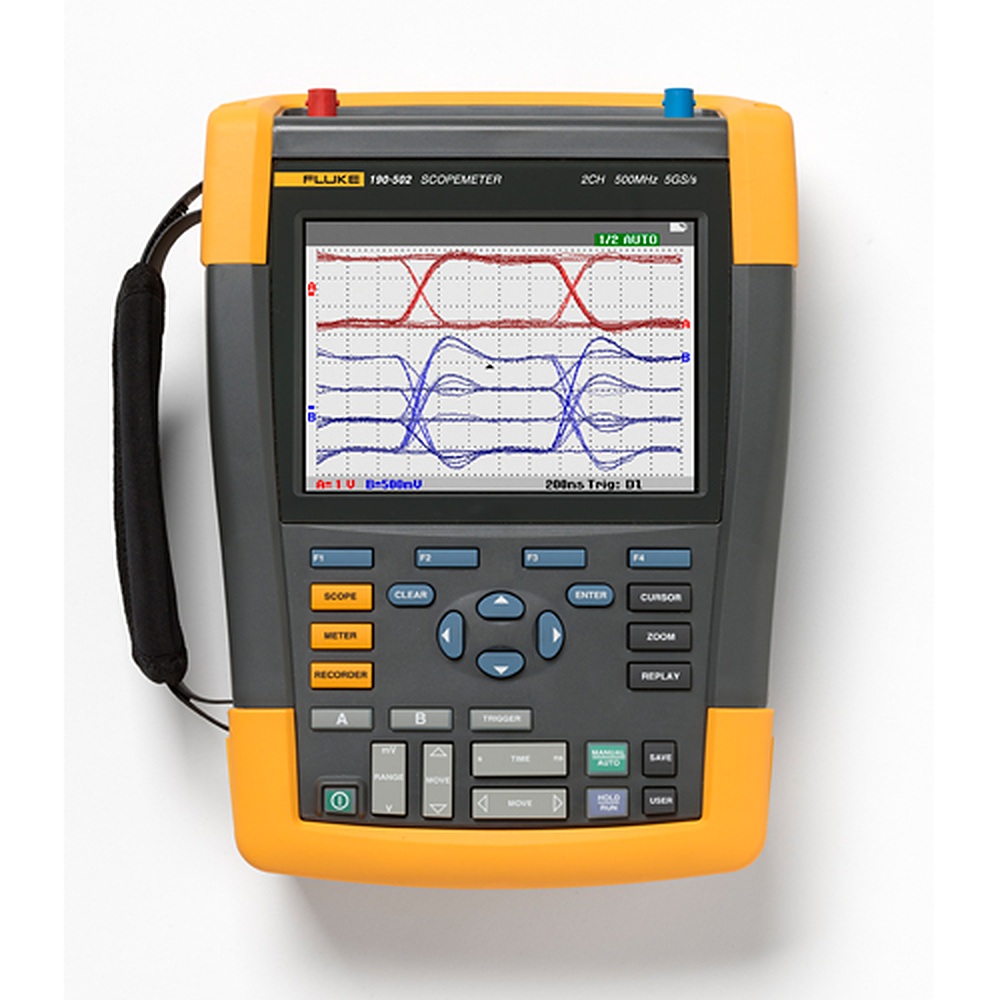

500 MHz급 고속 신호를 2채널로 봐야 한다면190-502-III1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 구성 가운데 가장 빠른 에지를 측정합니다.
100 MHz로 신호 4개를 한꺼번에 비교한다면190-104-IIIBNC 입력 4개가 모두 채널당 1.25 GS/s라 여러 제어 신호의 타이밍 관계를 한 화면에서 비교할 수 있습니다.

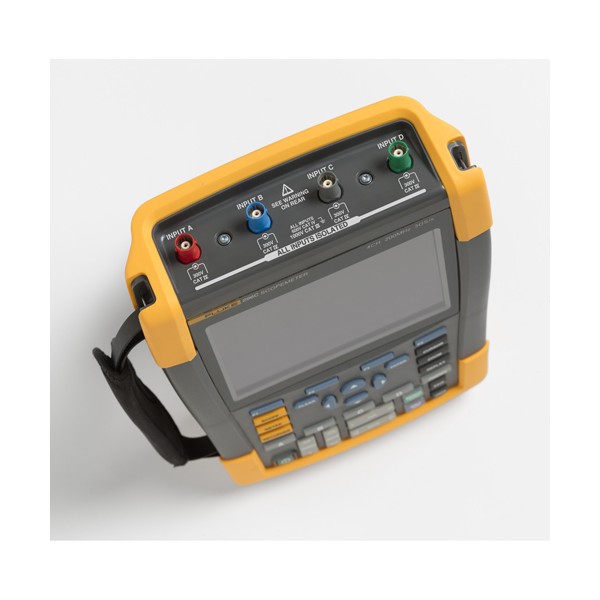

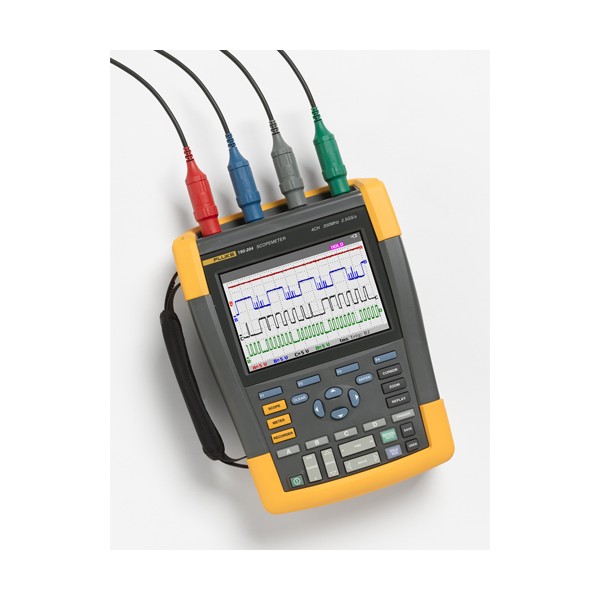

200 MHz로 신호 4개를 한꺼번에 비교한다면190-204-III4채널에 상승 시간 1.7 ns를 갖춰 다채널 고속 회로 점검에 알맞습니다.
500 MHz로 신호 4개를 한꺼번에 비교한다면190-504-III4채널에 상승 시간 0.7 ns, 시리즈 최상위 대역이라 가장 까다로운 고속 신호 진단에 맞습니다.

구성·옵션

190-102-III 기본 구성과
선택 옵션

구분기본 구성옵션
프로브VPS421 100:1 프로브 2개VPS101 1:1 프로브, VPS510-x 소형 프로브
테스트 리드TL175 세트—
배터리BP290 포함BP291 (최대 7시간)
전원 · 부속BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서EBC290 배터리 충전 베이
키트본체 단품 (5282368)/S 키트 5282379 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
기타 옵션—i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글)
