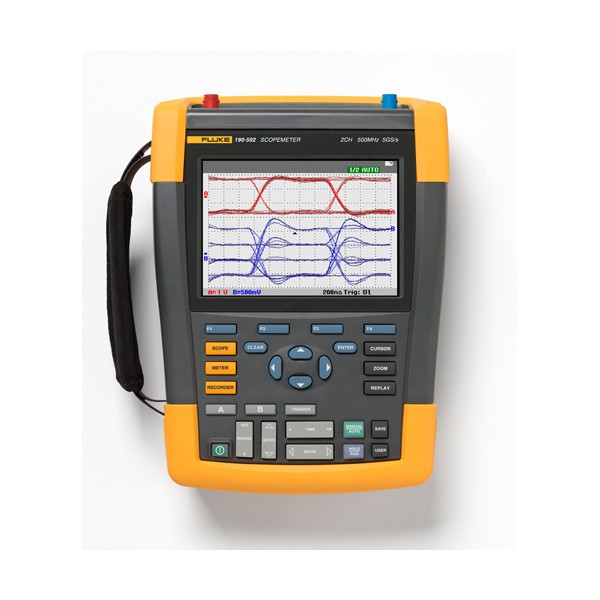

FLUKE-190-202-III 스코프미터 200MHz, 2Ch + DMM

MODEL: FLUKE-190-202-III
브랜드: FLUKE

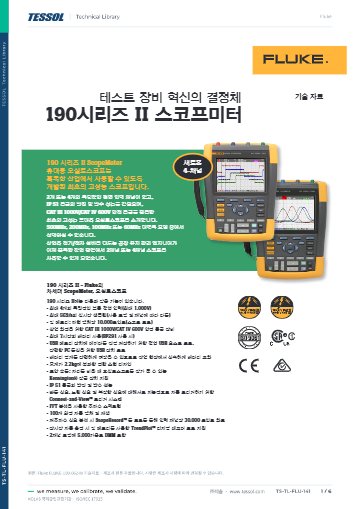

제품 자료: 기술자료

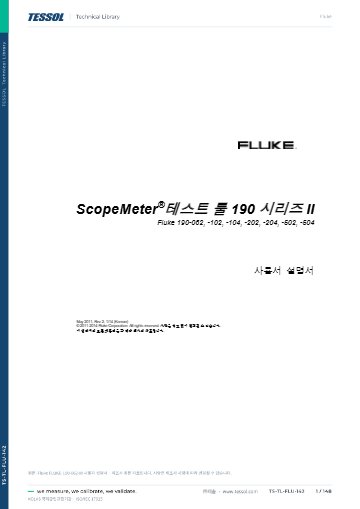

사용자 설명서

2024 FLUKE Catalogue

제품문의 구매하기

빠른 구동·통신 신호를
진단하는 200 MHz 스코프미터

Fluke 190-202-III 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 190-202-III은 200 MHz 2채널 대역과 5,000 카운트 멀티미터를 갖춘 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)입니다. 1.7 ns 상승 시간이 필요한 빠른 구동·통신 신호를 CAT IV 600 V 환경에서 진단합니다.

채널당 2.5 GS/s 샘플링과 2 ns/div 시간축으로 고속 스위칭 소자의 턴온·턴오프 구간을 세밀하게 펼쳐 볼 수 있어, 손실과 노이즈의 원인을 파형에서 바로 찾을 수 있습니다. 100 MHz 이하 모델과 달리 번들 프로브는 VPS410-II이며, 이 모델은 (주)테솔이 국내에 공식 공급합니다.

200 MHz

2채널 대역폭

2.5 GS/s

채널당 샘플링

1.7 ns

상승 시간

2 ns/div

가장 빠른 시간축

특징

190-202-III의
절연 입력과 내장 멀티미터

핵심 특징	현장에서 달라지는 점
절연 입력	모든 입력이 서로, 또 접지와 분리되어 있으므로 기준 전위가 다른 지점을 동시에 짚어도 접지 합선 걱정이 적습니다.
Connect-and-View 트리거	트리거를 장비가 자동으로 설정해, 현장에서 트리거를 조정하는 시간이 줄어듭니다.
ScopeRecord 롤 모드	채널당 30,000 포인트의 최소/최대 쌍을 남기므로 저주파 신호의 긴 변동도 빠짐없이 기록합니다.
8 ns 글리치 캡처	순간적으로 지나가는 이상도 별도 기록으로 남아, 가끔 생기는 결함의 단서를 잡을 수 있습니다.
TrendPlot 기록	최소·최대·평균과 시각이 함께 기록되므로 며칠 단위의 변화도 한 대로 추적합니다.
FFT와 파형 비교	주파수 성분을 분석하고 기준 파형과 통과/실패를 비교해, 반복 점검에서 판정을 빨리 내릴 수 있습니다.

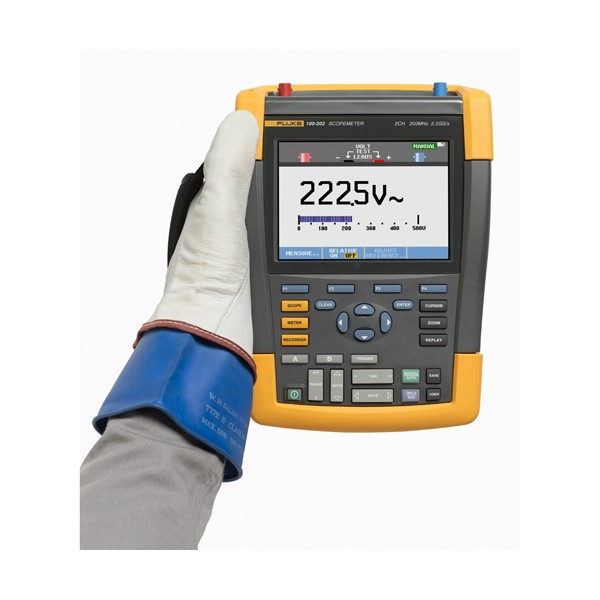

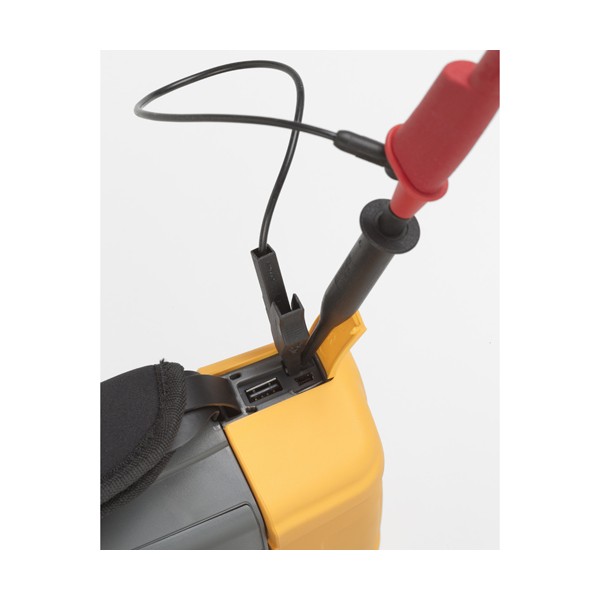

5,000 카운트 멀티미터 내장	스코프 입력과 절연된 바나나 입력으로 전압·저항·도통을 측정하므로 멀티미터를 따로 챙기지 않아도 됩니다.

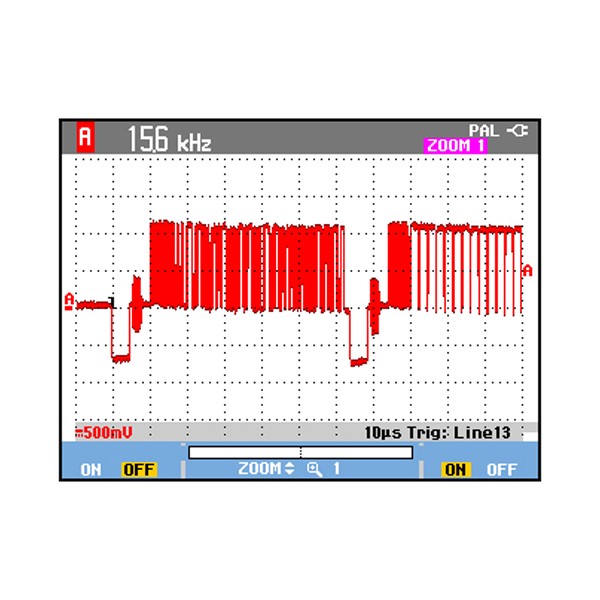

고속 구간 점검

턴온·턴오프 구간을
세밀하게 확인하는 방법

2 ns/div 시간축에서는 스위칭 소자의 턴온·턴오프 한 번이 화면 몇 칸에 걸쳐 펼쳐지므로 전압 오버슈트와 링잉이 얼마나 지속되는지 바로 읽을 수 있습니다. 8 ns 글리치 캡처는 10 µs/div부터 2 min/div까지 동작해, 느린 시간축으로 오래 감시하면서도 순간 이상을 놓치지 않습니다. 프로브 접지선은 최대한 짧게 연결하세요.

프로브 접지선과 측정 정확도

고속 신호는 접지선이 길수록 링잉이 파형에 섞입니다. 접지 스프링이나 짧은 접지 리드로 측정점 가까이에서 기준을 잡으세요.

교정 관리

190-202-III
정기 교정 관리

수직 정확도와 시간축 정확도는 스코프미터 측정값의 기준이므로, 사용 환경에 맞는 주기를 정해 교정하세요. 190-202-III의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

Fluke 190-202-III
PC 연결과 파형 내려받기

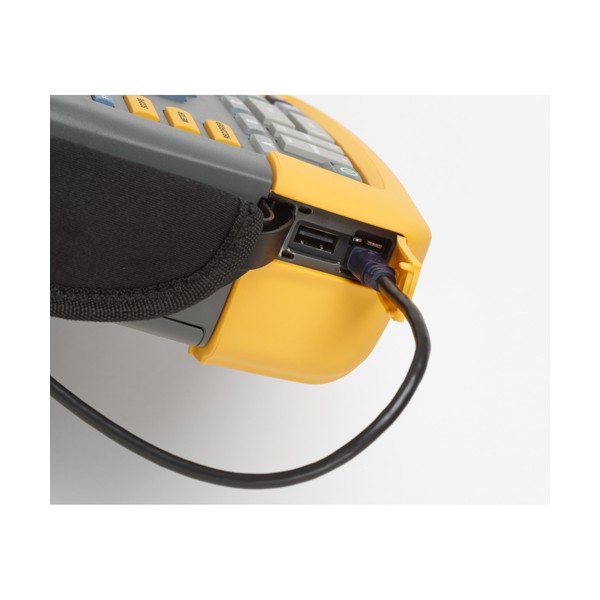

Fluke 190-202-III은 200 MHz 2채널 스코프미터로, Windows용 FlukeView-2로 파형과 화면을 PC에 옮깁니다. 측정 회로와 절연된 USB 포트 2개 가운데 미니 USB-B는 PC 연결에, USB-A 호스트는 USB 메모리나 선택 Wi-Fi 어댑터에 사용합니다.

소프트웨어·도구	하는 일
FlukeView-2	화면·파형·측정 데이터를 PC로 옮겨 보고서에 넣고, 기준 파형 라이브러리 보관
FlukeView-2 원격 조작	PC 화면의 가상 키보드로 190-202-III 조작
미니 USB-B 포트	PC와 케이블 연결, 원격 제어와 데이터 전송
USB 호스트 포트(USB-A)	최대 32 GB USB 메모리 저장, 선택 Wi-Fi 어댑터 연결

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 PC의 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 설치하세요.
2	구성품 USB 케이블로 190-202-III의 미니 USB-B 포트와 PC의 USB 포트를 연결합니다.
3	입력 A·B에 VPS410-II 프로브를 연결하고 Connect-and-View 트리거로 파형을 안정시키세요.
4	FlukeView-2에서 화면 복사나 파형·측정 데이터를 PC로 받아 파일로 저장하고 보고서에 넣으세요.
5	PC가 없는 현장에서는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로, 파형과 설정은 파일로 저장합니다.

TrendPlot 기록과 ScopeRecord 기록은 실시간 시계의 날짜·시각과 함께 저장되므로, PC로 옮긴 뒤에도 이상이 생긴 시점을 맞춰 볼 수 있습니다.

사양

200 MHz 2채널
190-202-III 상세 사양

항목	사양
모델 · 부품 번호	190-202-III · Fluke 5282439 (/S 키트 5282417)
채널 수	2채널(입력 A · B) · 모든 입력이 서로, 그리고 접지와 절연
대역폭	200 MHz
상승 시간	1.7 ns
실시간 샘플 속도	2.5 GS/s (채널당)
시간축 범위	2 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드)
수직 분해능	8 bit
입력 임피던스	1 MΩ (±1 %) // 15 pF (±2.25 pF)
입력 감도	직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div
수직 정확도	±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성	AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역 제한	20 MHz, 10 kHz
기록 길이	스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일
타이밍 정확도	±(읽음값의 0.01 % + 1 픽셀)
글리치 캡처	8 ns (10 µs/div ~ 2 min/div)
디스플레이	5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div
표시 모드	채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프)
파형 연산	연산 1개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼
취득 모드	일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생)
트리거 방식	자동, 에지, 펄스 폭, N-사이클, 외부
트리거 소스	입력 A · B 또는 외부 입력(미터 입력 경유)
펄스 폭 트리거	채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택)
Connect-and-View	신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음)
ScopeRecord 롤 모드	소스 입력 A · B · 이중 · 기록 시작/정지 트리거는 외부 입력 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns
TrendPlot	자동 스코프 측정 최대 4개 또는 멀티미터 값 1개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배
커서 측정	수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간
내장 멀티미터	5,000 카운트 · 4 mm 바나나 입력 · 스코프 입력과 접지에서 절연
멀티미터 입력 임피던스	1 MΩ (±1 %) // 14 pF (±1.5 pF)
전압 측정 범위	500 mV, 5 V, 50 V, 500 V, 1,100 V (Vdc · Vac · Vac+dc)
저항 측정	500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ · ±(0.6 % + 6 counts)
도통 · 다이오드	50 Ω (±30 Ω) 미만에서 부저 · 다이오드 시험 최대 2.8 V
전류 · 온도 측정	클램프 · 션트 사용 0.1 mV/A, 1 mV/A ~ 100 V/A, 400 mV/A · 선택 액세서리 사용 1 mV/°C 또는 1 mV/°F
측정 기능	Vdc · Vac · Vac+dc · 저항 · 연속성 · 다이오드 · 전류 · 온도 · 자동/수동 레인지 · 상대값 측정
메모리	파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계
외부 저장	USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장
인터페이스	측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터
프로브 교정 출력	1.225 Vpp, 500 Hz 구형파
안전 · 보호	CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030
충격 · 진동	충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2)
전원	100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터)

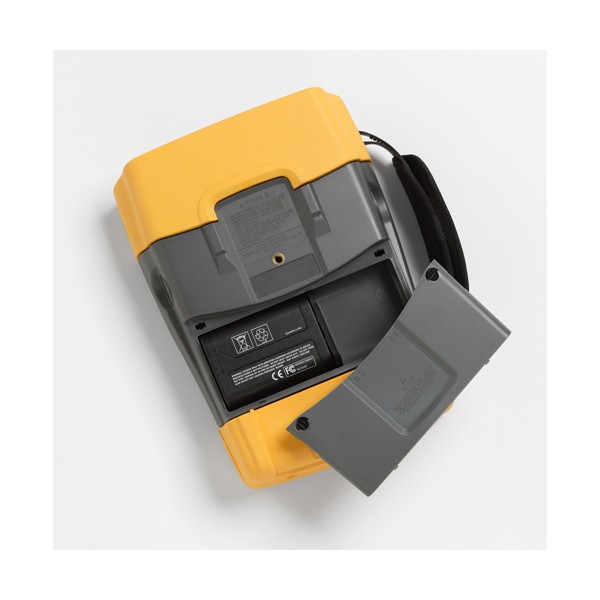

배터리	BP290 10.8 V 2,500 mAh · 최대 3.5시간 · 충전 2.5시간 (선택 BP291은 10.8 V 5,000 mAh · 최대 7시간 · 충전 5시간) · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머
작동 · 보관 온도	작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C
습도 · 고도	95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급)
EMC	IEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C
크기 · 무게	265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg
케이스	충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원
보증	본체 3년, 배터리 · 액세서리 1년

활용 분야

빠른 신호의 원인을
찾는 진단 현장

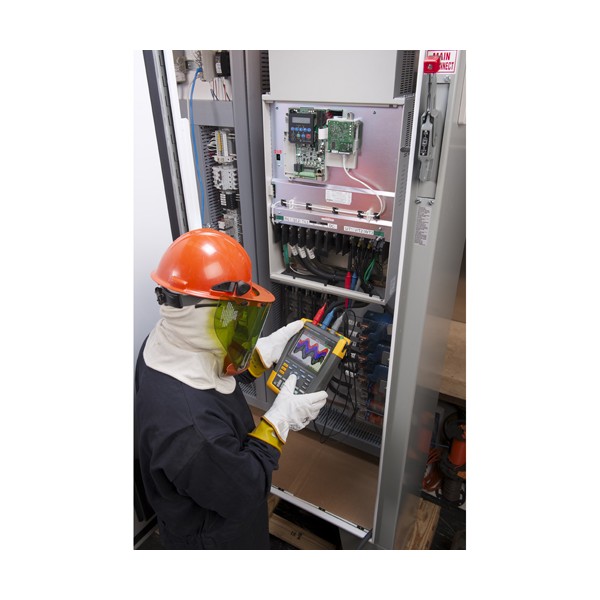

인버터·VFD — 스위칭 노드의 전압 오버슈트와 링잉을 확인합니다.
전력 변환 장치 — 고속 게이트 신호와 출력 전압의 타이밍 관계를 비교합니다.
산업용 이더넷·필드버스 — 신호선의 파형 품질을 점검합니다.
신호 무결성 확인 — FFT 스펙트럼으로 노이즈 주파수 성분을 찾습니다.

선택 가이드

200 MHz 모델과 비교하는
대역·채널별 선택

이럴 때 (측정 조건)	권장 모델	선택 이유
2채널 60 MHz로 충분할 때	190-062-III	시리즈에서 가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다.
100 MHz 2채널에 멀티미터도 필요할 때	190-102-III	채널당 1.25 GS/s, 상승 시간 3.5 ns에 멀티미터까지 갖춘 2채널 모델입니다.
200 MHz 2채널에 멀티미터도 필요할 때	190-202-III	채널당 2.5 GS/s, 상승 시간 1.7 ns로 빠른 스위칭 에지를 세밀하게 볼 수 있습니다.

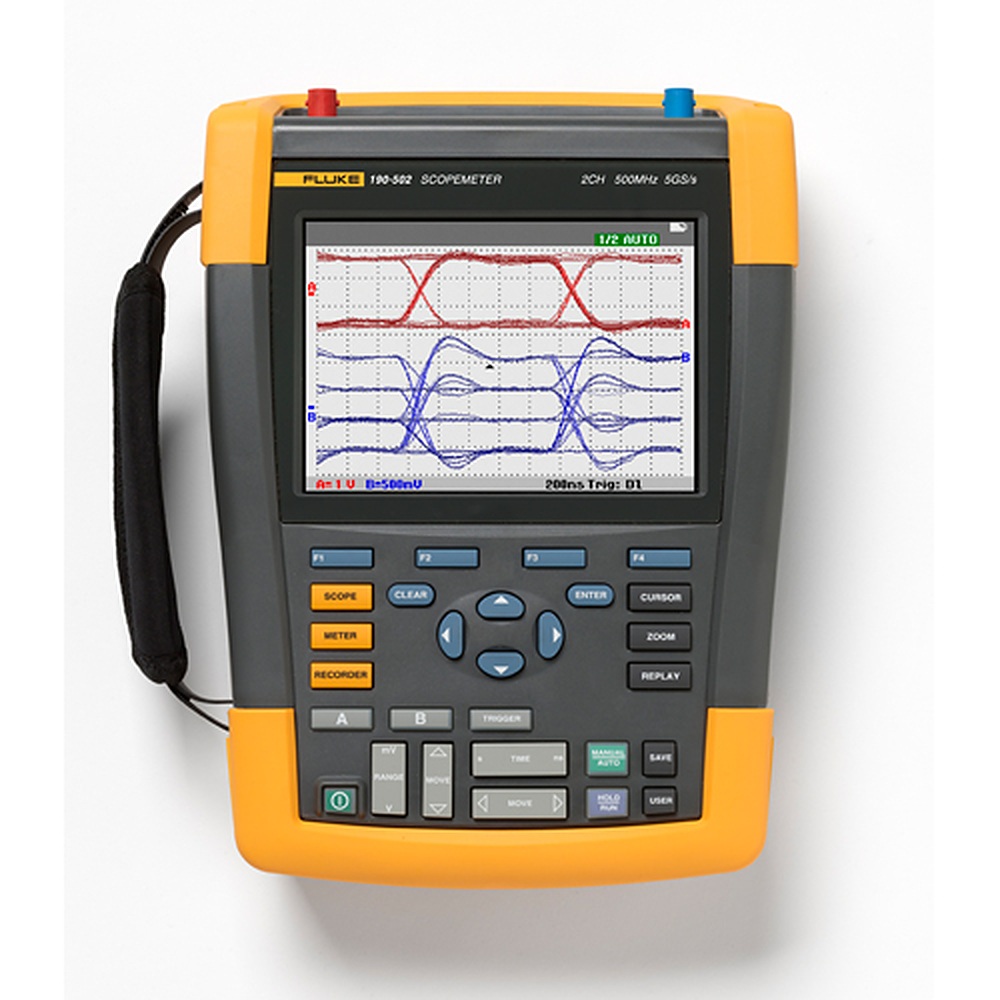

500 MHz 고속 신호를 2채널로 볼 때	190-502-III	1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 에지를 잡습니다.
100 MHz로 4개 신호를 동시에 볼 때	190-104-III	BNC 입력 4개를 채널당 1.25 GS/s로 동시에 측정해 신호 간 시간 관계를 비교합니다.

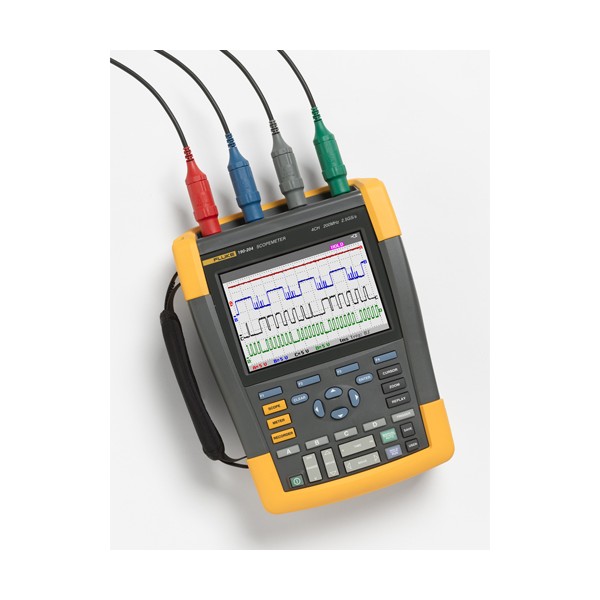

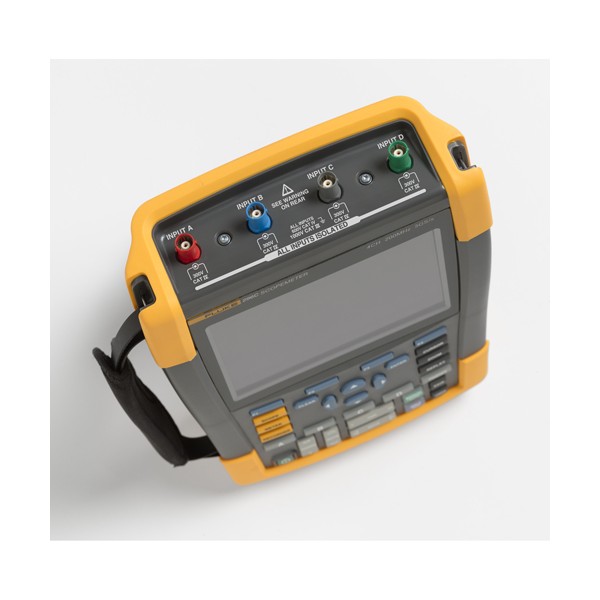

200 MHz로 4개 신호를 동시에 볼 때	190-204-III	4채널 구성에 상승 시간 1.7 ns라 빠른 스위칭과 제어 신호를 함께 볼 수 있습니다.
500 MHz로 4개 신호를 동시에 볼 때	190-504-III	4채널 구성에 상승 시간 0.7 ns를 갖춘 시리즈 최상위 대역이라 고속 신호 여러 개를 함께 분석할 때 맞습니다.

구성·옵션

190-202-III 키트 구성과
선택 프로브

구분	기본 구성	옵션
프로브	VPS410-II 프로브 2개	VPS101 1:1 프로브, VPS510-x 소형 프로브
테스트 리드	TL175 세트	—
배터리	BP290 포함	BP291 (최대 7시간)
전원 · 부속	BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서	EBC290 배터리 충전 베이
키트	본체 단품 (5282439)	/S 키트 5282417 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
기타 옵션	—	i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글)

190-202-III와 비교할
스코프미터·액세서리

100 MHz 모델 대신 190-202-III를 고르는 기준은 무엇입니까?
측정 신호의 에지 시간이 3.5 ns보다 짧다면 이 모델이 맞습니다. 상승 시간이 1.7 ns로 빨라지고 채널당 샘플 속도도 2.5 GS/s로 올라갑니다.
190-202-III의 기본 프로브는 무엇입니까?
VPS410-II 프로브 2개와 TL175 테스트 리드 세트가 기본입니다. 1:1 측정용 VPS101과 소형 VPS510-x는 선택 사양입니다.
FFT 분석을 지원합니까?
네, 주파수 스펙트럼 FFT를 지원합니다. 파형 연산 기능과 함께 노이즈의 주파수 성분을 찾는 데 사용할 수 있습니다.
여러 파형을 나중에 비교할 수 있습니까?
네, 파형 30개와 기록 10개, 화면 복제 9개를 내부 비휘발성 메모리에 저장하고 USB 메모리로 옮길 수 있습니다. 기준 파형과 비교하는 통과/실패 테스트도 지원합니다.
