FLUKE-190-502-III 스코프미터 500MHz, 2Ch + DMM

FLUKE-190-502-III 스코프미터 500MHz, 2Ch + DMM

MODEL
FLUKE-190-502-III
브랜드
FLUKE

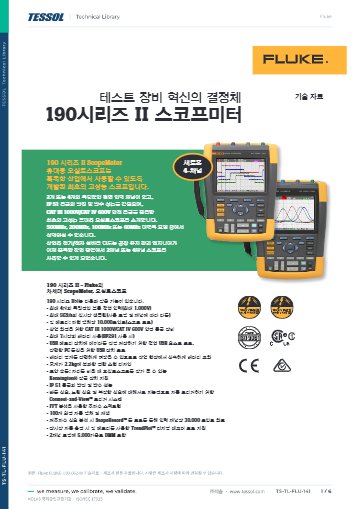

제품 자료
제품문의 구매하기

고속 신호를 현장에서 진단하는⁣ 500 MHz 2채널 스코프미터

Fluke 190-502-III 스코프미터⁣ 모델 · 부품 번호 : 190-502-III⁣ 채널 수 : 2채널⁣ 대역폭 : 500 MHz

견적 받기

Fluke 한국 공식 대리점

Fluke 190-502-III은 500 MHz 2채널과 5,000 카운트 멀티미터를 갖춘 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)로, 0.7 ns 상승 시간과 1채널 5 GS/s 샘플링으로 고속 신호를 CAT IV 600 V 환경에서 진단합니다.

1채널로 쓰면 5 GS/s, 2채널로 쓰면 채널당 2.5 GS/s까지 샘플링합니다. 한 신호의 에지를 가장 세밀하게 읽어야 한다면 채널 수를 줄여 사용하세요. 50 Ω BNC 터미네이터 TRM50 2개가 함께 구성되는 이 모델은 (주)테솔이 국내에 공식 공급합니다.

500 MHz

2채널 최상위 대역

5 GS/s

1채널 사용 시 샘플링

0.7 ns

상승 시간

1 ns/div

가장 빠른 시간축

특징

190-502-III의⁣ 절연 입력과 고속 측정 기능

핵심 특징현장에서 달라지는 점
절연 입력입력끼리, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 한 번에 측정해도 접지 합선 위험이 줄어듭니다.
Connect-and-View 트리거신호 패턴을 판별해 트리거를 자동으로 잡아 주므로, 처음 보는 신호도 설정에 시간을 들이지 않고 안정된 파형으로 확인할 수 있습니다.
ScopeRecord 롤 모드채널당 30,000 포인트의 최소/최대 쌍을 남기므로 저주파 신호의 긴 변동도 빠짐없이 기록합니다.
8 ns 글리치 캡처순간적으로 지나가는 이상도 별도 기록으로 남아, 가끔 생기는 결함의 단서를 잡을 수 있습니다.
TrendPlot 기록최소·최대·평균과 시각이 함께 기록되므로 며칠 단위의 변화도 한 대로 추적합니다.
FFT와 파형 비교주파수 성분을 분석하고 기준 파형과 통과/실패를 비교해, 반복 점검에서 판정을 빨리 내릴 수 있습니다.
5,000 카운트 멀티미터 내장절연된 바나나 입력으로 전압·저항·도통까지 측정해, 계측기를 하나 더 들고 다닐 필요가 없습니다.

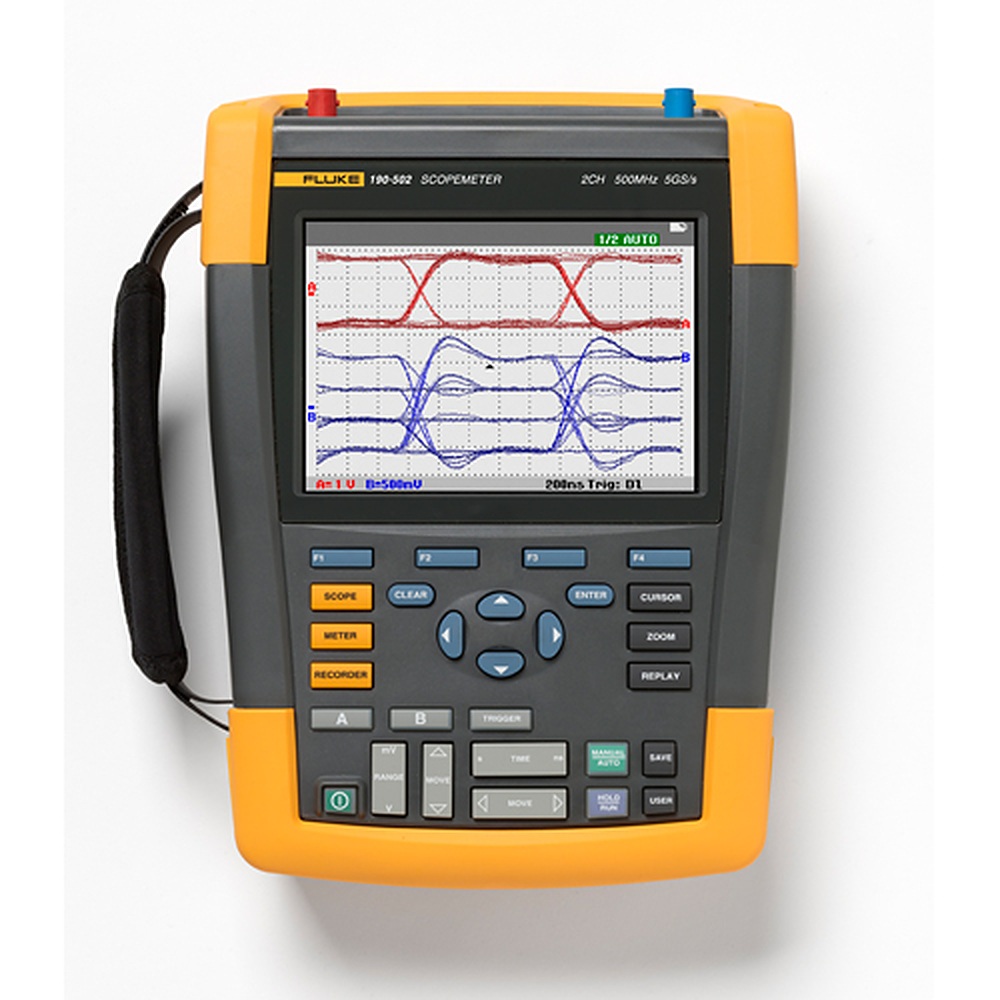

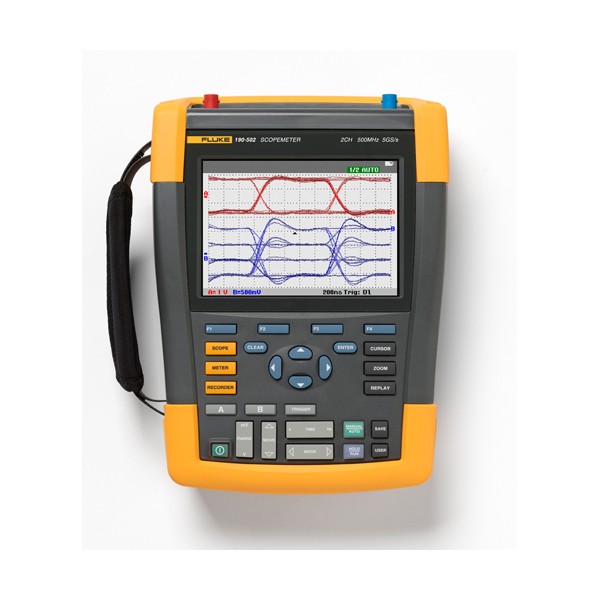

FLUKE-190-502-III - 파형이 표시된 스코프미터 본체 전면
파형이 표시된 스코프미터 본체 전면

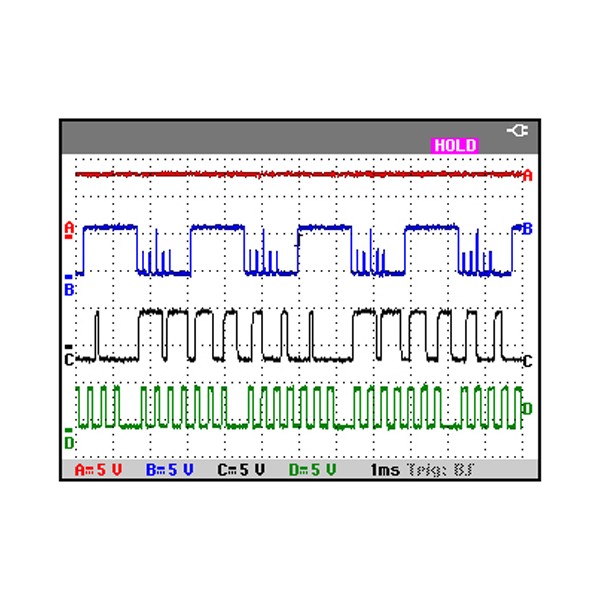

채널과 샘플링

채널 수에 따라 달라지는⁣ 샘플 속도

샘플 속도는 사용하는 채널 수에 따라 달라집니다. 한 채널만 켜면 5 GS/s, 두 채널을 모두 켜면 채널당 2.5 GS/s이므로, 한 신호의 에지를 세밀하게 읽을 때는 한 채널로, 두 신호의 타이밍을 대조할 때는 두 채널로 측정하세요. 1 ns/div 시간축과 0.7 ns 상승 시간을 제대로 살리려면 50 Ω 터미네이터를 BNC 입력에 달아 임피던스를 맞춥니다.

FLUKE-190-502-III 스코프미터 500MHz, 2Ch + DMM 제품 사진

터미네이터와 임피던스 정합

고속 클록이나 펄스 신호는 임피던스가 맞지 않으면 반사가 파형에 섞입니다. 구성에 들어 있는 TRM50 터미네이터를 BNC 입력에 달고 측정하세요.

교정 관리

190-502-III⁣ 교정 주기 관리

고속 신호를 다루는 만큼 수직 정확도와 시간축 정확도를 주기적으로 교정해 측정 기준을 유지하세요. 교정을 맡기려면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 교정 항목을 안내해 드립니다.

사용 방법

Fluke 190-502-III⁣ 500 MHz 파형 저장과 PC 분석

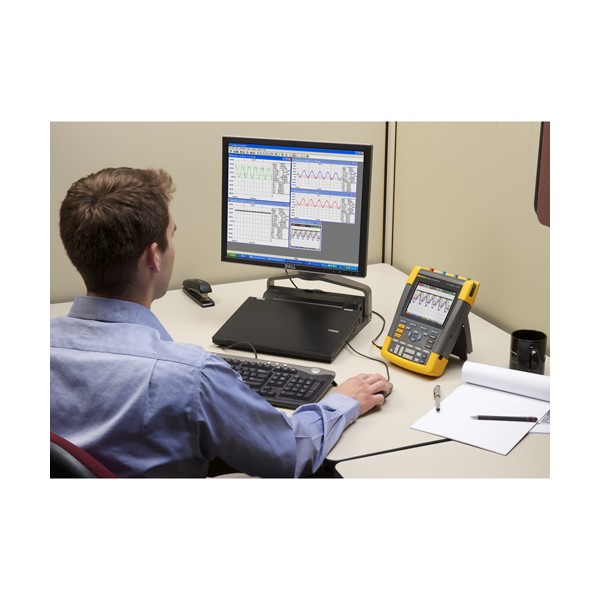

Fluke 190-502-III은 500 MHz 2채널 스코프미터로, Windows용 FlukeView-2로 고속 파형을 PC에 옮겨 커서로 자세히 보고 다른 분석 프로그램으로 내보냅니다. PC 연결은 측정 회로와 절연된 미니 USB-B 포트, USB 메모리와 선택 Wi-Fi 어댑터는 USB 호스트 포트를 사용합니다.

소프트웨어·도구하는 일
FlukeView-2화면·파형·측정 데이터를 PC로 옮겨 보고서에 넣고, 기준 파형 라이브러리 보관
FlukeView-2 원격 조작PC 화면의 가상 키보드로 190-502-III 조작
미니 USB-B 포트PC와 케이블 연결, 원격 제어와 데이터 전송
USB 호스트 포트(USB-A)최대 32 GB USB 메모리 저장, 선택 Wi-Fi 어댑터 연결

처음 연결하는 순서

순서할 일
1Fluke 소프트웨어 다운로드 페이지에서 PC의 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 설치하세요.
2구성품 USB 케이블로 190-502-III의 미니 USB-B 포트와 PC의 USB 포트를 연결합니다.
3입력 A·B에 VPS410-II 프로브를 연결하고, 50 Ω 신호에는 구성품 TRM50 터미네이터를 함께 사용하세요.
4FlukeView-2에서 화면 복사나 파형·측정 데이터를 PC로 받아 파일로 저장하고 보고서에 넣으세요.
5PC가 없는 현장에서는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로, 파형과 설정은 파일로 저장합니다.

FlukeView-2에서는 커서로 파형의 특정 구간을 분석하거나 데이터를 다른 분석 프로그램으로 내보낼 수 있어, 0.7 ns 상승 시간으로 잡은 에지를 PC에서 자세히 살펴볼 수 있습니다.

사양

500 MHz 2채널⁣ 190-502-III 상세 사양

항목사양
모델 · 부품 번호190-502-III · Fluke 5282495 (/S 키트 5282442)
채널 수2채널(입력 A · B) · 모든 입력이 서로, 그리고 접지와 절연
대역폭500 MHz
상승 시간0.7 ns
실시간 샘플 속도5 GS/s (1채널) · 2.5 GS/s (2채널)
시간축 범위1 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드)
수직 분해능8 bit
입력 임피던스1 MΩ (±1 %) // 15 pF (±2.25 pF)
입력 감도직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div
수직 정확도±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역 제한20 MHz, 10 kHz
기록 길이스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일
타이밍 정확도±(읽음값의 0.01 % + 1 픽셀)
글리치 캡처8 ns (10 µs/div ~ 2 min/div)
디스플레이5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div
표시 모드채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프)
파형 연산연산 1개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼

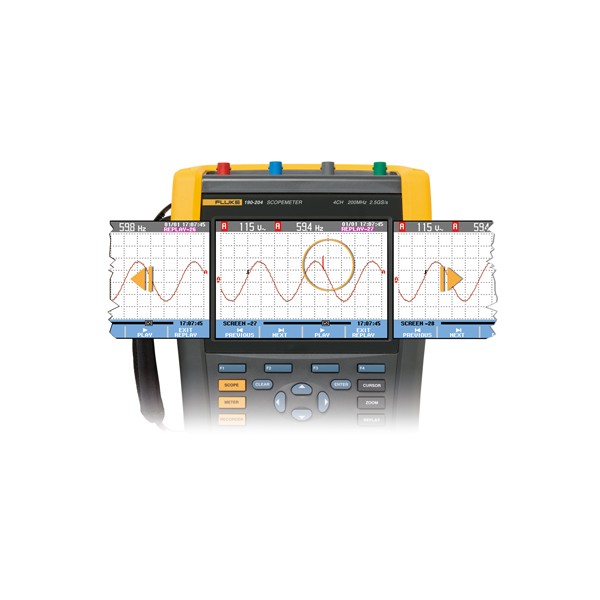

취득 모드일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생)
트리거 방식자동, 에지, 펄스 폭, N-사이클, 외부
트리거 소스입력 A · B 또는 외부 입력(미터 입력 경유)
펄스 폭 트리거채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택)
Connect-and-View신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음)
ScopeRecord 롤 모드소스 입력 A · B · 이중 · 기록 시작/정지 트리거는 외부 입력 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns
TrendPlot자동 스코프 측정 최대 4개 또는 멀티미터 값 1개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배
커서 측정수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간
내장 멀티미터5,000 카운트 · 4 mm 바나나 입력 · 스코프 입력과 접지에서 절연
멀티미터 입력 임피던스1 MΩ (±1 %) // 14 pF (±1.5 pF)
전압 측정 범위500 mV, 5 V, 50 V, 500 V, 1,100 V (Vdc · Vac · Vac+dc)
저항 측정500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ · ±(0.6 % + 6 counts)
도통 · 다이오드50 Ω (±30 Ω) 미만에서 부저 · 다이오드 시험 최대 2.8 V
전류 · 온도 측정클램프 · 션트 사용 0.1 mV/A, 1 mV/A ~ 100 V/A, 400 mV/A · 선택 액세서리 사용 1 mV/°C 또는 1 mV/°F
측정 기능Vdc · Vac · Vac+dc · 저항 · 연속성 · 다이오드 · 전류 · 온도 · 자동/수동 레인지 · 상대값 측정
메모리파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계
외부 저장USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장
인터페이스측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터
프로브 교정 출력1.225 Vpp, 500 Hz 구형파
안전 · 보호CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030
충격 · 진동충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2)
전원100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터)
배터리BP290 10.8 V 2,500 mAh(최대 3.5시간, 충전 2.5시간) 또는 BP291 10.8 V 5,000 mAh(최대 7시간, 충전 5시간) · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머
작동 · 보관 온도작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C
습도 · 고도95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급)
EMCIEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C
크기 · 무게265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg
케이스충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원
보증본체 3년, 배터리 · 액세서리 1년

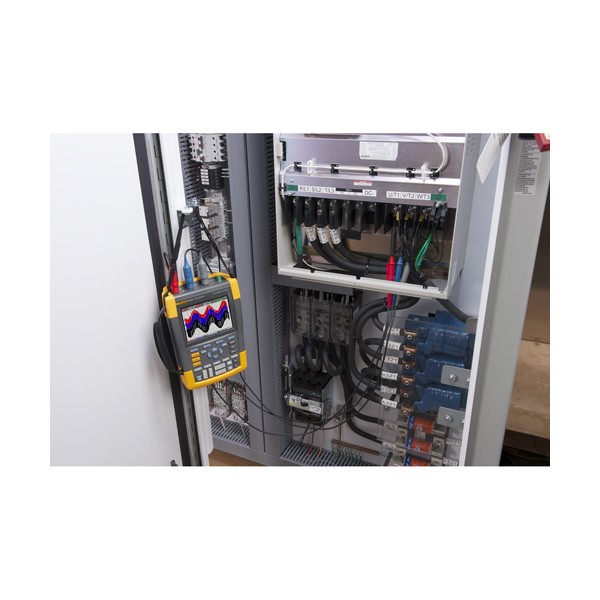

활용 분야

고속 에지를⁣ 분석하는 현장

  • 고속 제어 신호 — 클록과 펄스의 에지를 1채널 5 GS/s로 세밀하게 확인합니다.
  • 통신 인터페이스 점검 — 두 신호의 타이밍을 2채널 2.5 GS/s로 대조합니다.
  • 전력 반도체 평가 — 스위칭 손실이 집중되는 에지 구간을 확대해 분석합니다.

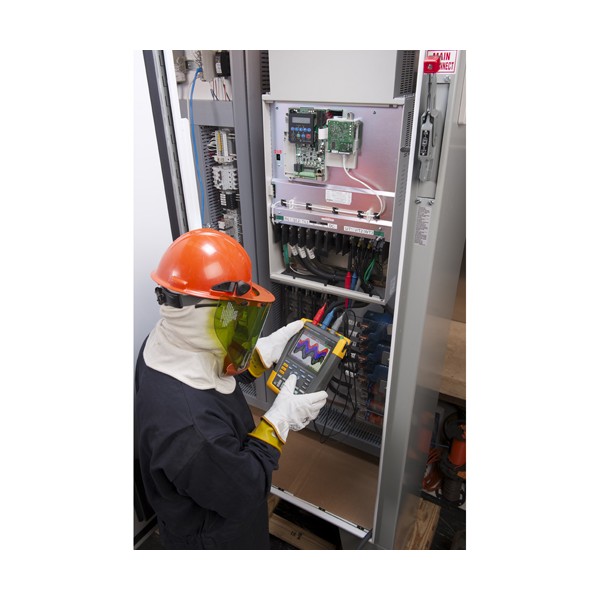

  • 현장 진단 — 벤치용 고속 장비를 들고 가지 않고 같은 수준의 파형을 확인합니다.

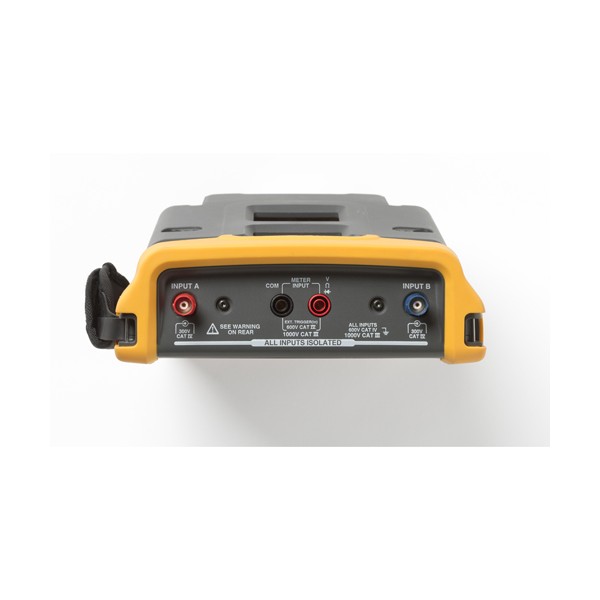

FLUKE-190-502-III - 입력 단자가 보이는 스코프미터 비스듬한 외형
입력 단자가 보이는 스코프미터 비스듬한 외형

선택 가이드

500 MHz까지 비교하는⁣ 대역·채널별 모델

이럴 때 (측정 조건)권장 모델선택 이유
2채널 60 MHz로 충분할 때190-062-III시리즈에서 가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다.
100 MHz 2채널에 멀티미터도 필요할 때190-102-III채널당 1.25 GS/s, 상승 시간 3.5 ns에 멀티미터까지 갖춘 2채널 모델입니다.
200 MHz 2채널에 멀티미터도 필요할 때190-202-III채널당 2.5 GS/s, 상승 시간 1.7 ns로 빠른 스위칭 에지를 세밀하게 볼 수 있습니다.
500 MHz 고속 신호를 2채널로 볼 때190-502-III1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 에지를 잡습니다.
100 MHz로 4개 신호를 동시에 볼 때190-104-IIIBNC 입력 4개를 채널당 1.25 GS/s로 동시에 측정해 신호 간 시간 관계를 비교합니다.
200 MHz로 4개 신호를 동시에 볼 때190-204-III4채널 구성에 상승 시간 1.7 ns라 빠른 스위칭과 제어 신호를 함께 볼 수 있습니다.
500 MHz로 4개 신호를 동시에 볼 때190-504-III4채널 구성에 상승 시간 0.7 ns를 갖춘 시리즈 최상위 대역이라 고속 신호 여러 개를 함께 분석할 때 맞습니다.

구성·옵션

190-502-III 구성과⁣ 터미네이터·배터리 옵션

구분기본 구성옵션
프로브VPS410-II 프로브 2개, TRM50 50 Ω BNC 터미네이터 2개VPS101 1:1 프로브, VPS510-x 소형 프로브
테스트 리드TL175 세트—
배터리BP290 또는 BP291 (주문 시 확정)BP290 (최대 3.5시간)
전원 · 부속BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서EBC290 배터리 충전 베이
키트본체 단품 (5282495)/S 키트 5282442 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
기타 옵션—i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글)
터미네이터TRM50 50 Ω BNC 터미네이터 2개—
FLUKE-190-502-III 스코프미터 500MHz, 2Ch + DMM 제품 사진
