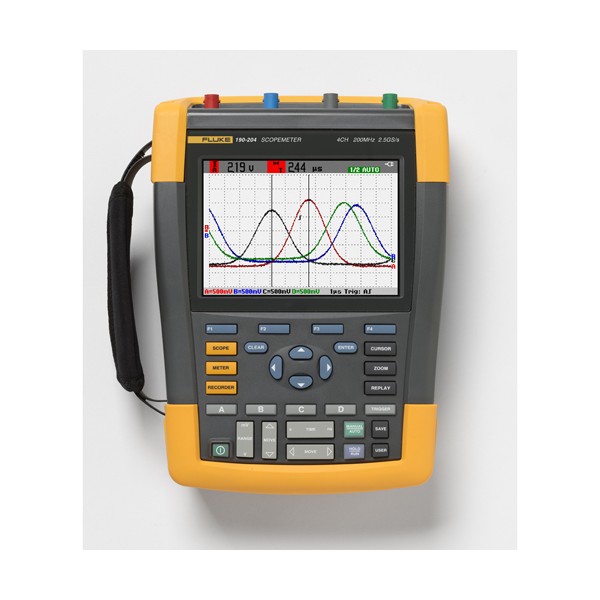

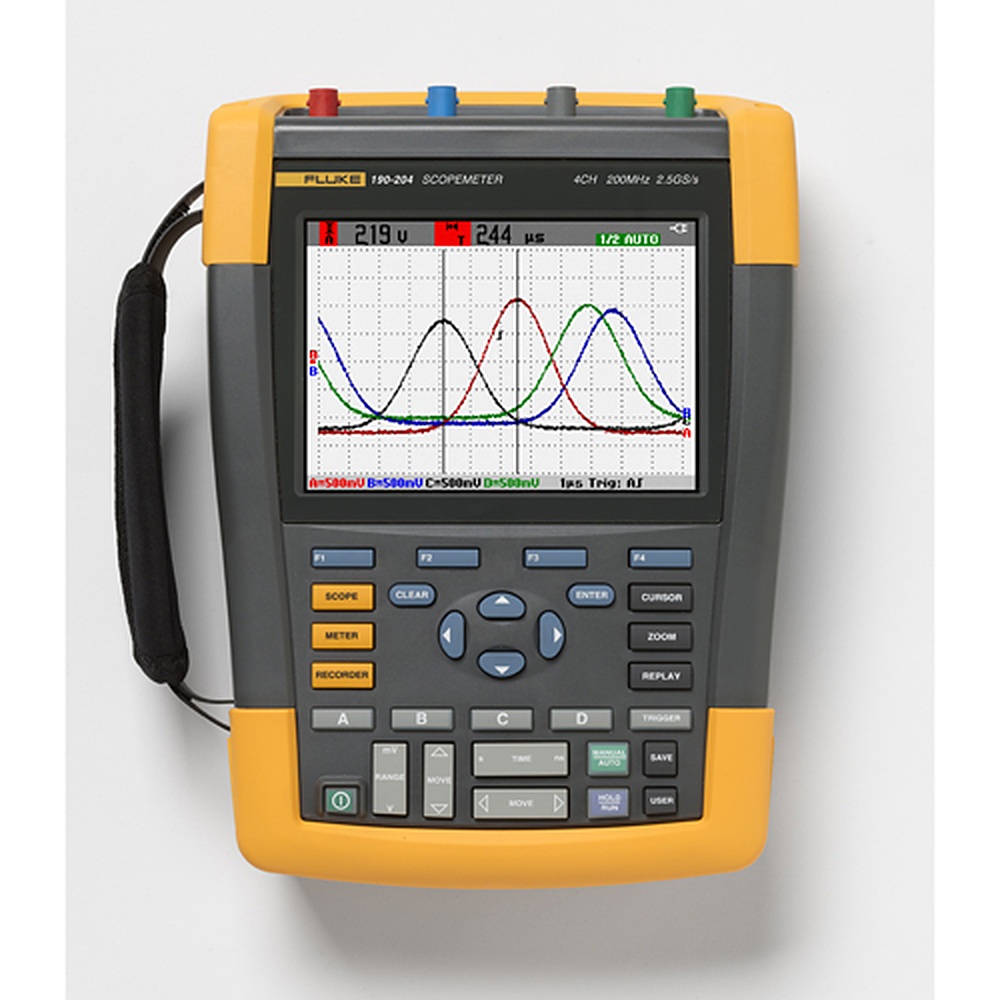

FLUKE-190-504-III 스코프미터 500MHz, 4Ch

MODEL: FLUKE-190-504-III
브랜드: FLUKE

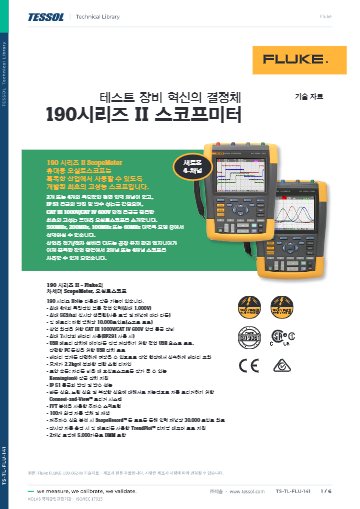

제품 자료: 기술자료

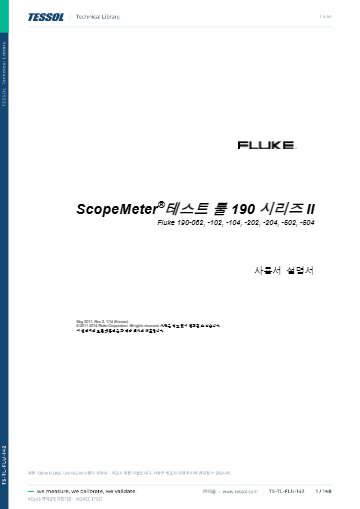

사용자 설명서

2024 FLUKE Catalogue

제품문의 구매하기

에지 분석과 4채널 측정을
한 대로 하는 최상위 스코프미터

Fluke 190-504-III 스코프미터

견적 받기

Fluke 국내 공식 대리점

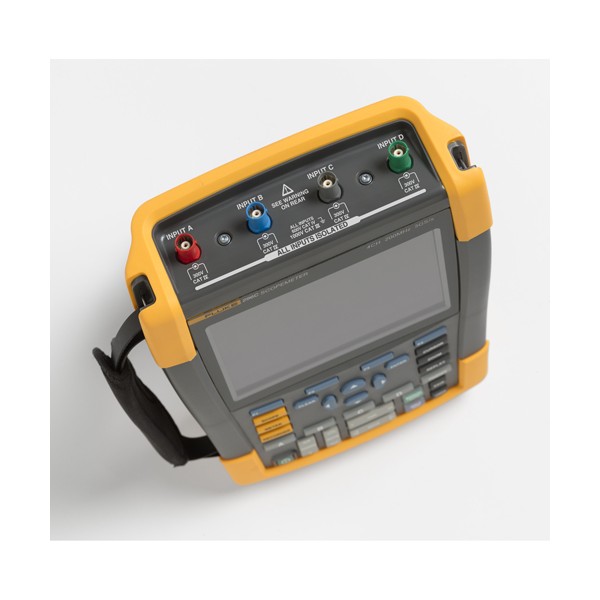

Fluke 190-504-III은 서로 절연된 BNC 입력 4개와 500 MHz 대역을 갖춘 시리즈 최상위 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)로, 0.7 ns 상승 시간으로 고속 제어 신호를 현장에서 진단합니다.

채널 수를 줄일수록 샘플 속도가 올라가 1채널 5 GS/s, 2채널 2.5 GS/s, 4채널 1.25 GS/s로 동작합니다. 장비 한 대로 정밀 에지 분석과 다채널 동시 측정을 모두 처리할 수 있습니다. 50 Ω 터미네이터 TRM50 4개가 함께 구성되며, (주)테솔이 국내에 공식 공급합니다.

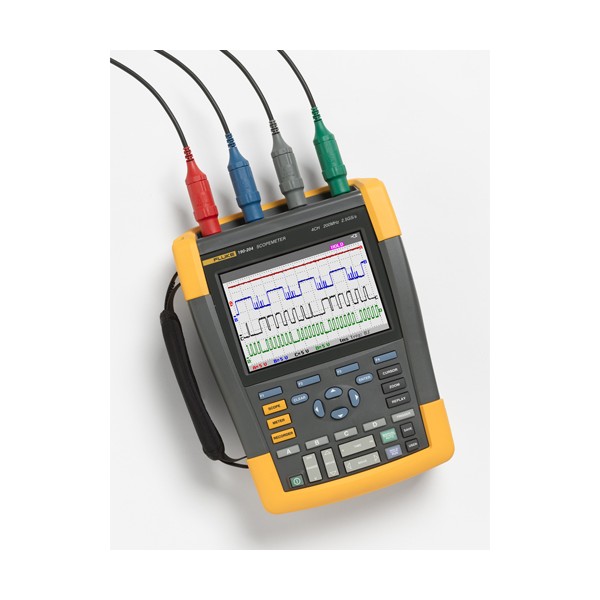

4채널

독립 절연 입력

500 MHz

시리즈 최상위 대역

5 GS/s

1채널 사용 시 샘플링

0.7 ns

상승 시간

특징

190-504-III의
절연 4채널과 고속 기록

핵심 특징	현장에서 달라지는 점
절연 입력	모든 입력이 서로, 또 접지와 분리되어 있으므로 기준 전위가 다른 지점을 동시에 짚어도 접지 합선 걱정이 적습니다.
Connect-and-View 트리거	트리거를 장비가 자동으로 설정해, 현장에서 트리거를 조정하는 시간이 줄어듭니다.
ScopeRecord 롤 모드	채널당 30,000 포인트의 최소/최대 쌍을 저장해, 천천히 변하는 신호를 오랜 시간 놓치지 않고 기록할 수 있습니다.
8 ns 글리치 캡처	아주 짧은 이상 신호를 따로 기록해 두므로 간헐 결함의 원인을 추적할 수 있습니다.
TrendPlot 기록	최소·최대·평균값을 측정 시각과 함께 남겨, 며칠에 걸친 추세를 장비 한 대로 확인할 수 있습니다.
FFT와 파형 비교	주파수 성분 분석과 기준 파형 통과/실패 비교로 반복 점검의 판정 시간이 줄어듭니다.

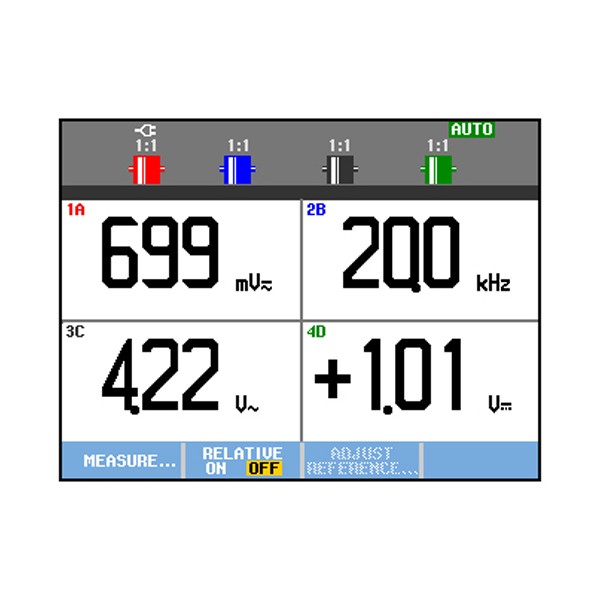

자동 스코프 측정 4개 표시	BNC 입력 4개의 측정값을 한 화면에 모아, 신호 넷의 상태를 나란히 비교합니다.

샘플링 단계

채널 수에 따른
세 단계 샘플링

이 모델은 채널 수에 따라 샘플 속도가 5 GS/s, 2.5 GS/s, 1.25 GS/s의 세 단계로 바뀝니다. 신호 하나의 에지 해석에는 1채널, 두 신호의 타이밍 대조에는 2채널, 시스템 단위의 인과 분석에는 4채널을 사용하세요. 1 ns/div 시간축과 0.7 ns 상승 시간을 살리려면 TRM50 터미네이터와 짧은 접지 리드로 임피던스를 맞추세요.

TRM50 4개로 구성하는 고속 입력

고속 신호선마다 BNC 입력에 TRM50을 달아 두면 반사 영향이 줄어 0.7 ns 상승 시간을 살린 파형을 얻을 수 있습니다. 사용하지 않는 입력의 터미네이터는 떼어 보관하세요.

교정 관리

최상위 모델
190-504-III 교정 관리

수직 정확도와 시간축 정확도가 흔들리면 측정 결과 전체가 흔들리므로 사용 환경에 맞춰 정기적으로 교정하세요. 최상위 모델의 교정 문의는 (주)테솔이 KOLAS 인정 범위 안에서 방법을 정리해 안내해 드립니다.

사용 방법

Fluke 190-504-III
FlukeView-2 원격 조작과 기록

Fluke 190-504-III은 500 MHz 4채널 스코프미터로, Windows용 FlukeView-2를 미니 USB-B 포트에 연결해 PC에서 원격 조작하고 파형·화면을 내려받습니다. SCC293 세트에는 전체 FlukeView 소프트웨어와 DWA-131 Wi-Fi 동글이 들어 있습니다.

소프트웨어·도구	하는 일
FlukeView-2	화면·파형·측정 데이터를 PC로 옮겨 보고서에 넣고, 기준 파형 라이브러리 보관
FlukeView-2 원격 조작	PC 화면의 가상 키보드로 190-504-III 조작
미니 USB-B 포트	PC와 케이블 연결, 원격 제어와 데이터 전송
USB 호스트 포트(USB-A)	최대 32 GB USB 메모리 저장, 선택 Wi-Fi 어댑터 연결
SCC293 세트	CXT293 케이스, 전체 FlukeView 소프트웨어, DWA-131 Wi-Fi 동글 구성

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 PC의 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 설치하세요.
2	구성품 USB 케이블로 190-504-III의 미니 USB-B 포트와 PC의 USB 포트를 연결합니다.
3	입력 A·B·C·D에 VPS410-II 프로브를 연결하고, 50 Ω 신호에는 구성품 TRM50 터미네이터를 함께 사용하세요.
4	FlukeView-2에서 화면 복사나 파형·측정 데이터를 PC로 받아 파일로 저장하고 보고서에 넣으세요.
5	PC가 없는 현장에서는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로, 파형과 설정은 파일로 저장합니다.

ScopeRecord 기록과 화면 재생(Replay) 기록은 기록 메모리 10개에 저장되므로, 현장에서 기록을 마친 뒤 사무실 PC에서 FlukeView-2나 USB 메모리로 옮길 수 있습니다.

사양

500 MHz 4채널
190-504-III 상세 사양

항목	사양
모델 · 부품 번호	190-504-III · Fluke 5282513 (/S 키트 5282524)
채널 수	4채널(입력 A · B · C · D) · 모든 입력이 서로, 그리고 접지와 절연
대역폭	500 MHz
상승 시간	0.7 ns
실시간 샘플 속도	5 GS/s (1채널) · 2.5 GS/s (2채널) · 1.25 GS/s (4채널)
시간축 범위	1 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드)
수직 분해능	8 bit
입력 임피던스	1 MΩ (±1 %) // 15 pF (±2.25 pF)
입력 감도	직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div
수직 정확도	±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div)
입력 결합 · 극성	AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변
대역 제한	20 MHz, 10 kHz
기록 길이	스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일
타이밍 정확도	±(읽음값의 0.01 % + 1 픽셀)
글리치 캡처	8 ns (10 µs/div ~ 2 min/div)
디스플레이	5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div
표시 모드	채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프)
파형 연산	연산 2개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼
취득 모드	일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생)
트리거 방식	Connect-and-View, 프리런, 싱글 샷, 에지, 지연, 이중 경사, 비디오, 비디오 라인, 선택 펄스 폭, N-사이클
트리거 소스	입력 A · B · C · D
입력 단자	BNC 4개 · 자동 스코프 측정 최대 4개 동시 표시
펄스 폭 트리거	채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택)
Connect-and-View	신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음)
ScopeRecord 롤 모드	소스 입력 최대 4채널 조합 · 기록 시작/정지 트리거는 임의 채널 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns
TrendPlot	자동 스코프 측정 최대 4개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배
커서 측정	수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간
메모리	파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계
외부 저장	USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장
인터페이스	측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터
프로브 교정 출력	1.225 Vpp, 500 Hz 구형파
안전 · 보호	CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030
충격 · 진동	충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2)
전원	100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터)
배터리	BP291 10.8 V 5,000 mAh · 최대 7시간(백라이트 낮음) · 충전 5시간 · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머
작동 · 보관 온도	작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C
습도 · 고도	95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급)
EMC	IEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C
크기 · 무게	265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg
케이스	충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원
보증	본체 3년, 배터리 · 액세서리 1년

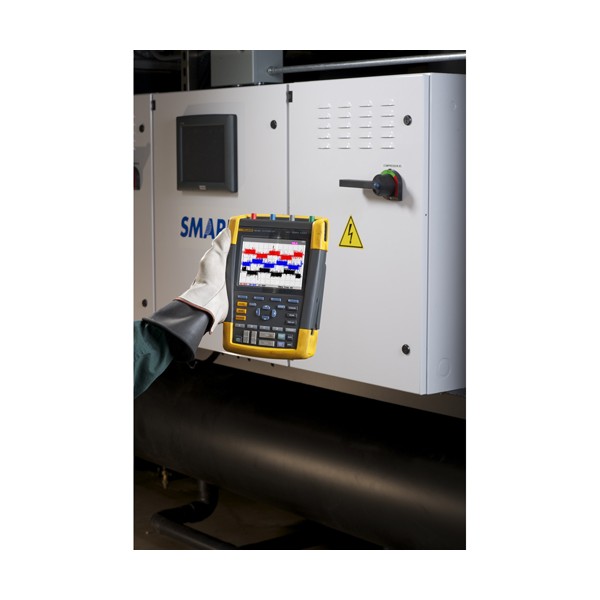

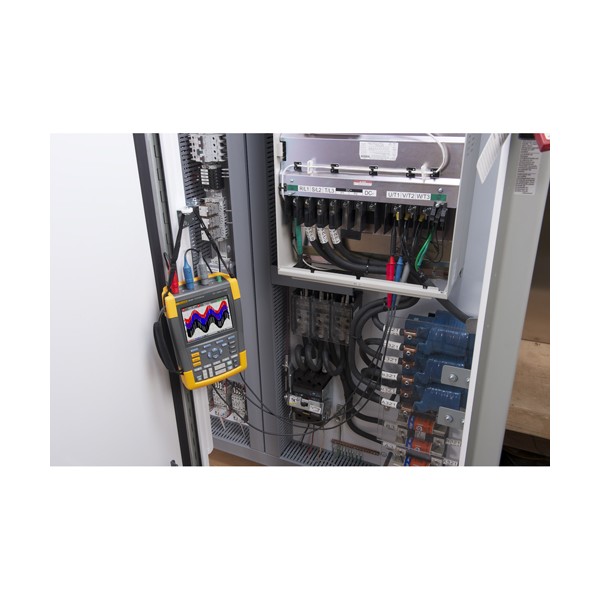

활용 분야

고속 신호 여러 개를
함께 추적하는 현장

고속 디지털 제어 — 클록과 데이터 신호의 타이밍을 4채널로 대조합니다.
전력 반도체 평가 — 스위칭 에지와 구동 신호를 정밀하게 분석합니다.
고장 해석 — 4채널 ScopeRecord와 글리치 캡처로 간헐 이상을 추적합니다.
교육·현장 겸용 — 벤치 장비 수준의 대역을 현장에서 절연 입력으로 활용합니다.

선택 가이드

최상위 모델까지 비교하는
대역·채널별 선택

이럴 때 (측정 조건)	권장 모델	선택 이유
2채널 60 MHz로 충분할 때	190-062-III	시리즈에서 가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다.
100 MHz 2채널에 멀티미터도 필요할 때	190-102-III	채널당 1.25 GS/s, 상승 시간 3.5 ns에 멀티미터까지 갖춘 2채널 모델입니다.
200 MHz 2채널에 멀티미터도 필요할 때	190-202-III	채널당 2.5 GS/s, 상승 시간 1.7 ns로 빠른 스위칭 에지를 세밀하게 볼 수 있습니다.
500 MHz 고속 신호를 2채널로 볼 때	190-502-III	1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 에지를 잡습니다.
100 MHz로 4개 신호를 동시에 볼 때	190-104-III	BNC 입력 4개를 채널당 1.25 GS/s로 동시에 측정해 신호 간 시간 관계를 비교합니다.
200 MHz로 4개 신호를 동시에 볼 때	190-204-III	4채널 구성에 상승 시간 1.7 ns라 빠른 스위칭과 제어 신호를 함께 볼 수 있습니다.
500 MHz로 4개 신호를 동시에 볼 때	190-504-III	4채널 구성에 상승 시간 0.7 ns를 갖춘 시리즈 최상위 대역이라 고속 신호 여러 개를 함께 분석할 때 맞습니다.

구성·옵션

190-504-III 기본 구성과
키트 옵션

구분	기본 구성	옵션
프로브	VPS410-II 프로브 4개, TRM50 50 Ω BNC 터미네이터 4개	VPS101 1:1 프로브, VPS510-x 소형 프로브
배터리	BP291 포함	해당 없음
전원 · 부속	BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서	EBC290 배터리 충전 베이
키트	본체 단품 (5282513)	/S 키트 5282524 (CXT293 케이스 · DWA-131 Wi-Fi 동글)
기타 옵션	—	i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글)
터미네이터	TRM50 50 Ω BNC 터미네이터 4개	—

190-504-III와 함께 보는
스코프미터·액세서리

190-504-III의 샘플 속도는 채널 수에 따라 어떻게 달라집니까?
1채널 5 GS/s, 2채널 2.5 GS/s, 4채널 1.25 GS/s입니다. 정밀 에지 분석이 목적이면 채널 수를 줄이세요.
190-504-III 프리미엄 케어 번들도 있습니까?
네, FLUKE-190-504/FPC는 본체와 구성품에 프리미엄 케어 1년 표준 플랜을 묶은 번들입니다. 도입 조건은 견적 단계에서 안내해 드립니다.
케이스와 소프트웨어는 어떻게 구성합니까?
/S 키트에 CXT293 케이스와 DWA-131 Wi-Fi 동글이 들어 있고, SCC293 세트에는 전체 FlukeView 소프트웨어가 포함됩니다.
4채널 모델에서 내장 멀티미터를 쓸 수 있습니까?
아닙니다. 5,000 카운트 멀티미터는 2채널 모델에만 있습니다. 멀티미터가 필요하면 190-502-III 같은 2채널 모델을 검토하세요.
