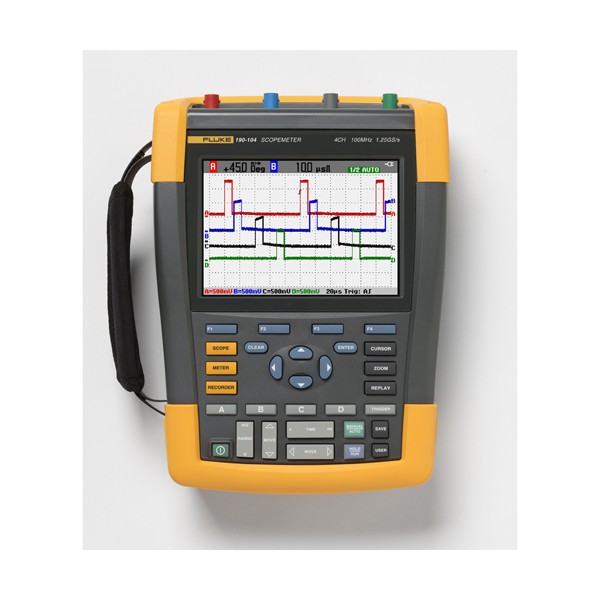

FLUKE-190-204-III 스코프미터 200MHz, 4Ch
- 제품 자료
Fluke 국내 공식 대리점

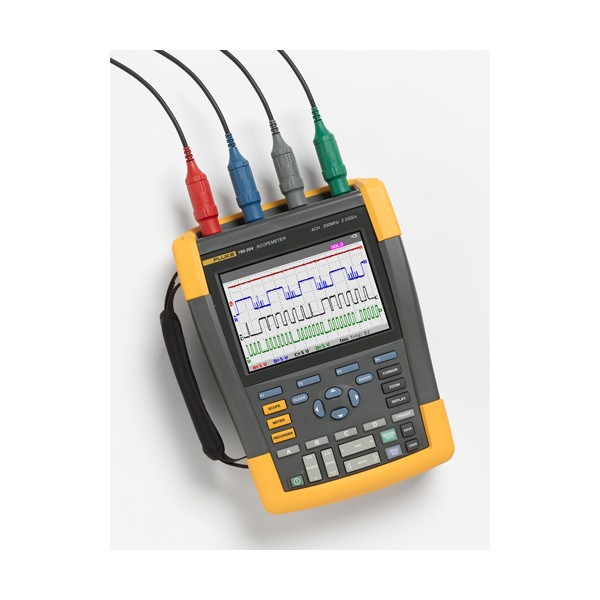

Fluke 190-204-III은 서로 절연된 BNC 입력 4개와 200 MHz 대역, 1.7 ns 상승 시간을 갖춘 휴대형 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)입니다. 인버터와 전력 변환 회로의 빠른 신호를 동시에 점검할 수 있습니다.
2채널로 쓰면 채널당 2.5 GS/s, 4채널로 쓰면 1.25 GS/s로 샘플링합니다. 속도가 중요한 점검은 채널을 줄이고, 신호 사이의 인과 관계가 중요한 점검은 네 입력을 모두 켜세요. 기본 VPS410-II 프로브 4개로 구성되는 이 모델은 (주)테솔이 국내에 공식 공급합니다.
특징
190-204-III의
절연 4채널 입력 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 절연 입력 | 입력끼리, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 같은 화면에 올려도 접지 합선 위험이 줄어듭니다. |
| Connect-and-View 트리거 | 신호 모양을 스스로 판별해 트리거를 맞추므로 낯선 신호도 곧바로 안정된 파형으로 볼 수 있습니다. |
| ScopeRecord 롤 모드 | 채널당 30,000 포인트의 최소/최대 쌍을 저장해, 천천히 변하는 신호를 오랜 시간 놓치지 않고 기록할 수 있습니다. |
| 8 ns 글리치 캡처 | 아주 짧은 이상 신호를 따로 기록해 두므로 간헐 결함의 원인을 추적할 수 있습니다. |
| TrendPlot 기록 | 최소·최대·평균값을 측정 시각과 함께 남겨, 며칠에 걸친 추세를 장비 한 대로 확인할 수 있습니다. |
| FFT와 파형 비교 | 주파수 성분 분석과 기준 파형 통과/실패 비교로 반복 점검의 판정 시간이 줄어듭니다. |

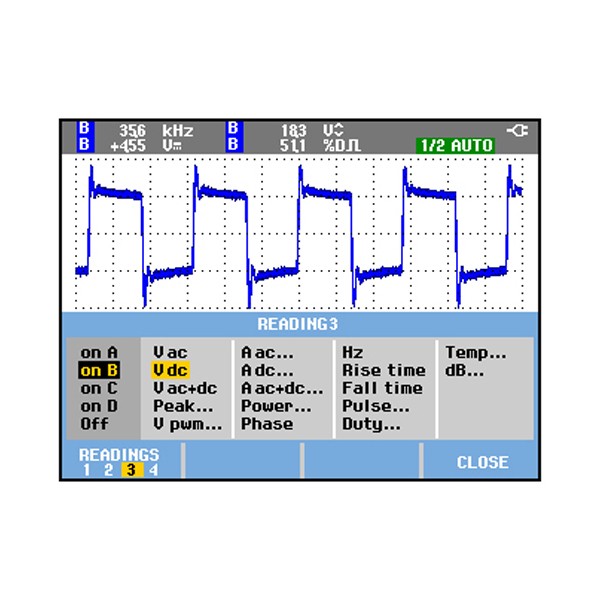

| 자동 스코프 측정 4개 표시 | BNC 입력 4개의 자동 측정값이 함께 표시되므로 네 신호를 번갈아 보지 않아도 됩니다. |
채널 수 배분
속도와 채널 수의
균형 잡기
이 모델의 샘플 속도는 채널 수에 따라 2채널 2.5 GS/s와 4채널 1.25 GS/s로 나뉩니다. 스위칭 에지를 세밀하게 읽을 때는 두 입력만 켜고, 구동과 제어 신호의 선후 관계를 확인할 때는 네 입력을 모두 켜 시간축을 공유하세요. 2 ns/div 시간축과 8 ns 글리치 캡처가 고속 이벤트를 잡아냅니다.
측정 목적별 채널 사용 방법
에지 형상을 분석할 때는 2채널 2.5 GS/s, 신호 사이 시간 관계를 볼 때는 4채널 1.25 GS/s를 기준으로 채널을 나누세요. 채널 전환은 메뉴에서 바로 할 수 있습니다.
교정 관리
190-204-III 교정과
측정 기준 관리
스코프미터는 수직 정확도와 시간축 정확도가 측정 결과를 좌우하므로 사용 환경에 맞춰 주기적으로 교정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
사용 방법
Fluke 190-204-III
4채널 파형의 PC 저장 순서
Fluke 190-204-III은 200 MHz 4채널 스코프미터로, 네 입력에서 잡은 파형과 측정값을 Windows용 FlukeView-2로 PC에 옮깁니다. 선택 Wi-Fi 어댑터(DWA-131, /S 키트 포함)를 USB 호스트 포트에 꽂으면 케이블 없이 PC로 내려받을 수 있습니다.

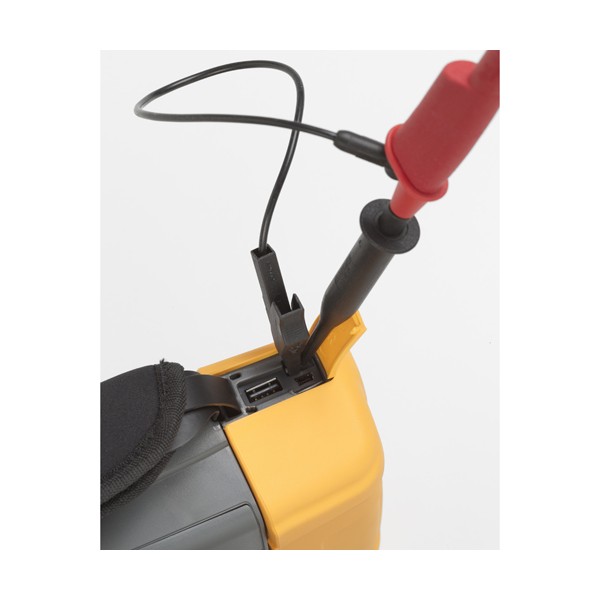

| 소프트웨어·도구 | 하는 일 |
|---|---|
| FlukeView-2 | 화면·파형·측정 데이터를 PC로 옮겨 보고서에 넣고, 기준 파형 라이브러리 보관 |
| FlukeView-2 원격 조작 | PC 화면의 가상 키보드로 190-204-III 조작 |
| 미니 USB-B 포트 | PC와 케이블 연결, 원격 제어와 데이터 전송 |
| USB 호스트 포트(USB-A) | 최대 32 GB USB 메모리 저장, 선택 Wi-Fi 어댑터 연결 |
| DWA-131 Wi-Fi 동글 | USB 호스트 포트에 꽂아 PC와 무선으로 FlukeView-2 연결 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Fluke 소프트웨어 다운로드 페이지에서 PC의 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 설치하세요. |

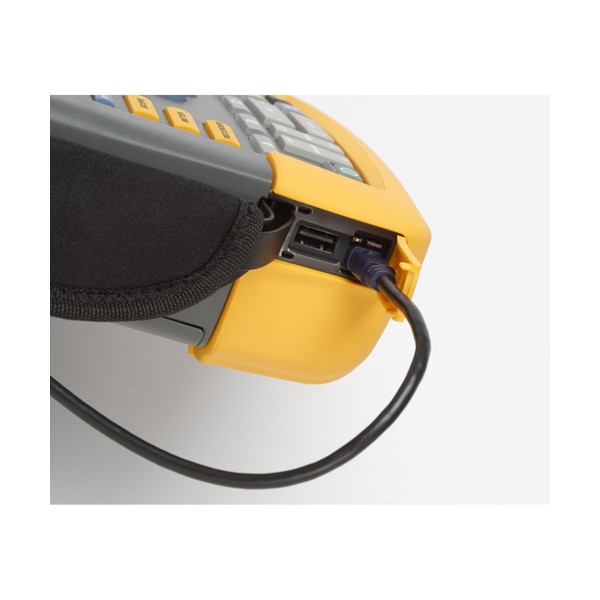

| 2 | 구성품 USB 케이블로 190-204-III의 미니 USB-B 포트와 PC의 USB 포트를 연결합니다. |
| 3 | 입력 A·B·C·D에 VPS410-II 프로브를 연결하고, 에지를 세밀하게 볼 때는 2채널, 신호 간 선후 관계를 볼 때는 4채널로 켜세요. |
| 4 | FlukeView-2에서 화면 복사나 파형·측정 데이터를 PC로 받아 파일로 저장하고 보고서에 넣으세요. |
| 5 | PC가 없는 현장에서는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로, 파형과 설정은 파일로 저장합니다. |
FlukeView-2에서는 계측기 설정에 설명 문구를 붙여 둘 수 있어, 4채널 측정 설정을 불러오는 작업자에게 연결 방법을 안내하는 데 도움이 됩니다.
사양
200 MHz 4채널
190-204-III 상세 사양
| 항목 | 사양 |
|---|---|
| 모델 · 부품 번호 | 190-204-III · Fluke 5282463 (/S 키트 5282508) |
| 채널 수 | 4채널(입력 A · B · C · D) · 모든 입력이 서로, 그리고 접지와 절연 |
| 대역폭 | 200 MHz |
| 상승 시간 | 1.7 ns |
| 실시간 샘플 속도 | 2.5 GS/s (2채널) · 1.25 GS/s (4채널) |
| 시간축 범위 | 2 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드) |
| 수직 분해능 | 8 bit |
| 입력 임피던스 | 1 MΩ (±1 %) // 15 pF (±2.25 pF) |
| 입력 감도 | 직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div |
| 수직 정확도 | ±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div) |
| 입력 결합 · 극성 | AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변 |
| 대역 제한 | 20 MHz, 10 kHz |
| 기록 길이 | 스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일 |
| 타이밍 정확도 | ±(읽음값의 0.01 % + 1 픽셀) |
| 글리치 캡처 | 8 ns (10 µs/div ~ 2 min/div) |
| 디스플레이 | 5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div |
| 표시 모드 | 채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프) |
| 파형 연산 | 연산 2개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼 |

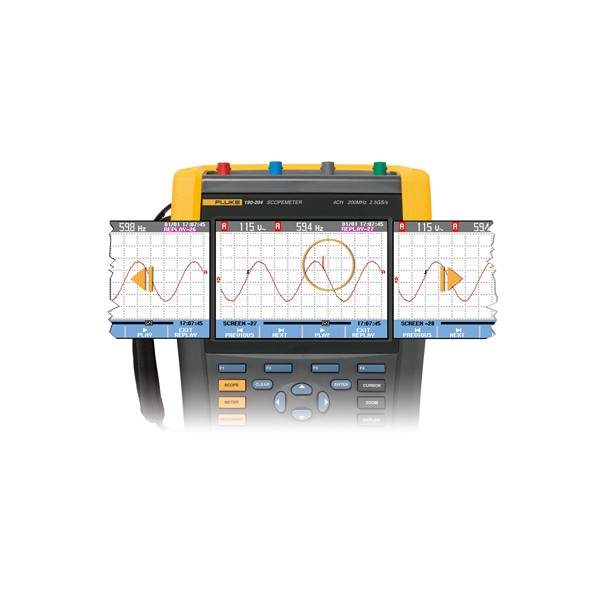

| 취득 모드 | 일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생) |
| 트리거 방식 | Connect-and-View, 프리런, 싱글 샷, 에지, 지연, 이중 경사, 비디오, 비디오 라인, 선택 펄스 폭, N-사이클 |
| 트리거 소스 | 입력 A · B · C · D |
| 입력 단자 | BNC 4개 · 자동 스코프 측정 최대 4개 동시 표시 |
| 펄스 폭 트리거 | 채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택) |
| Connect-and-View | 신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음) |
| ScopeRecord 롤 모드 | 소스 입력 최대 4채널 조합 · 기록 시작/정지 트리거는 임의 채널 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns |
| TrendPlot | 자동 스코프 측정 최대 4개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배 |
| 커서 측정 | 수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간 |
| 메모리 | 파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계 |
| 외부 저장 | USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장 |
| 인터페이스 | 측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터 |
| 프로브 교정 출력 | 1.225 Vpp, 500 Hz 구형파 |
| 안전 · 보호 | CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030 |
| 충격 · 진동 | 충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2) |
| 전원 | 100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터) |
| 배터리 | BP291 10.8 V 5,000 mAh · 최대 7시간(백라이트 낮음) · 충전 5시간 · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머 |
| 작동 · 보관 온도 | 작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C |
| 습도 · 고도 | 95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급) |
| EMC | IEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C |
| 크기 · 무게 | 265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg |
| 케이스 | 충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원 |
| 보증 | 본체 3년, 배터리 · 액세서리 1년 |
활용 분야
구동과 제어 신호를
함께 보는 현장

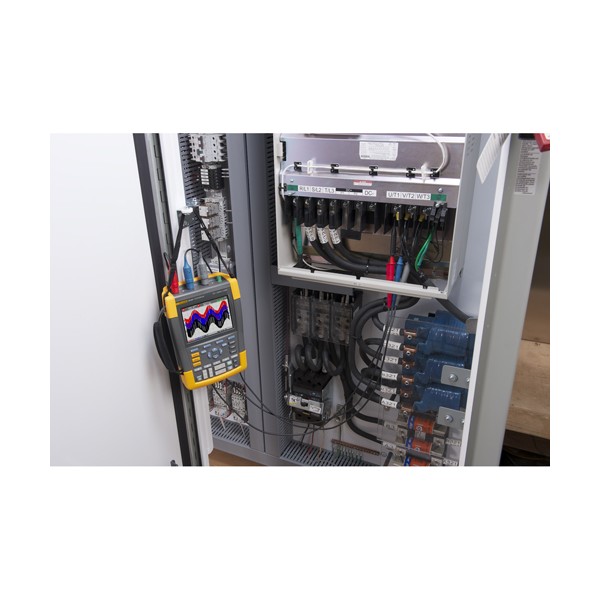

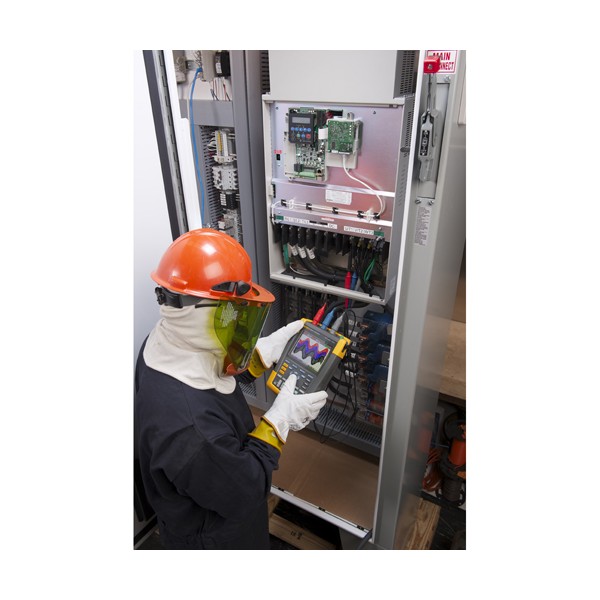

- 인버터 제어반 — 게이트 신호와 출력 전압의 선후 관계를 4채널로 확인합니다.
- 전원 모듈 평가 — 스위칭 노드와 제어 신호를 나란히 놓고 타이밍을 대조합니다.
- 다축 서보 시스템 — 축별 지령과 피드백을 동시에 입력해 응답 지연을 비교합니다.
- 노이즈 조사 — FFT 스펙트럼으로 제어 신호에 섞인 주파수 성분을 찾습니다.
선택 가이드
4채널 200 MHz 기준
시리즈 모델 선택

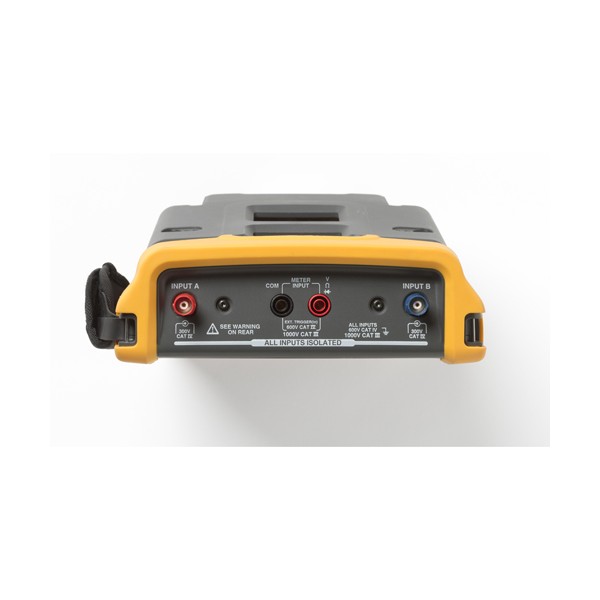

| 이럴 때 (측정 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 2채널 60 MHz로 충분할 때 | 190-062-III | 시리즈에서 가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다. |
| 100 MHz 2채널에 멀티미터도 필요할 때 | 190-102-III | 채널당 1.25 GS/s, 상승 시간 3.5 ns에 멀티미터까지 갖춘 2채널 모델입니다. |
| 200 MHz 2채널에 멀티미터도 필요할 때 | 190-202-III | 채널당 2.5 GS/s, 상승 시간 1.7 ns로 빠른 스위칭 에지를 세밀하게 볼 수 있습니다. |
| 500 MHz 고속 신호를 2채널로 볼 때 | 190-502-III | 1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 에지를 잡습니다. |
| 100 MHz로 4개 신호를 동시에 볼 때 | 190-104-III | BNC 입력 4개를 채널당 1.25 GS/s로 동시에 측정해 신호 간 시간 관계를 비교합니다. |
| 200 MHz로 4개 신호를 동시에 볼 때 | 190-204-III | 4채널 구성에 상승 시간 1.7 ns라 빠른 스위칭과 제어 신호를 함께 볼 수 있습니다. |
| 500 MHz로 4개 신호를 동시에 볼 때 | 190-504-III | 4채널 구성에 상승 시간 0.7 ns를 갖춘 시리즈 최상위 대역이라 고속 신호 여러 개를 함께 분석할 때 맞습니다. |
구성·옵션
190-204-III 기본 구성과
옵션 액세서리
| 구분 | 기본 구성 | 옵션 |
|---|---|---|
| 프로브 | VPS410-II 프로브 4개 | VPS101 1:1 프로브, VPS510-x 소형 프로브 |
| 배터리 | BP291 포함 | 해당 없음 |
| 전원 · 부속 | BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서 | EBC290 배터리 충전 베이 |
| 키트 | 본체 단품 (5282463) | /S 키트 5282508 (CXT293 케이스 · DWA-131 Wi-Fi 동글) |
| 기타 옵션 | — | i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글) |
관련 제품
190-204-III와 함께 검토할
스코프미터·액세서리

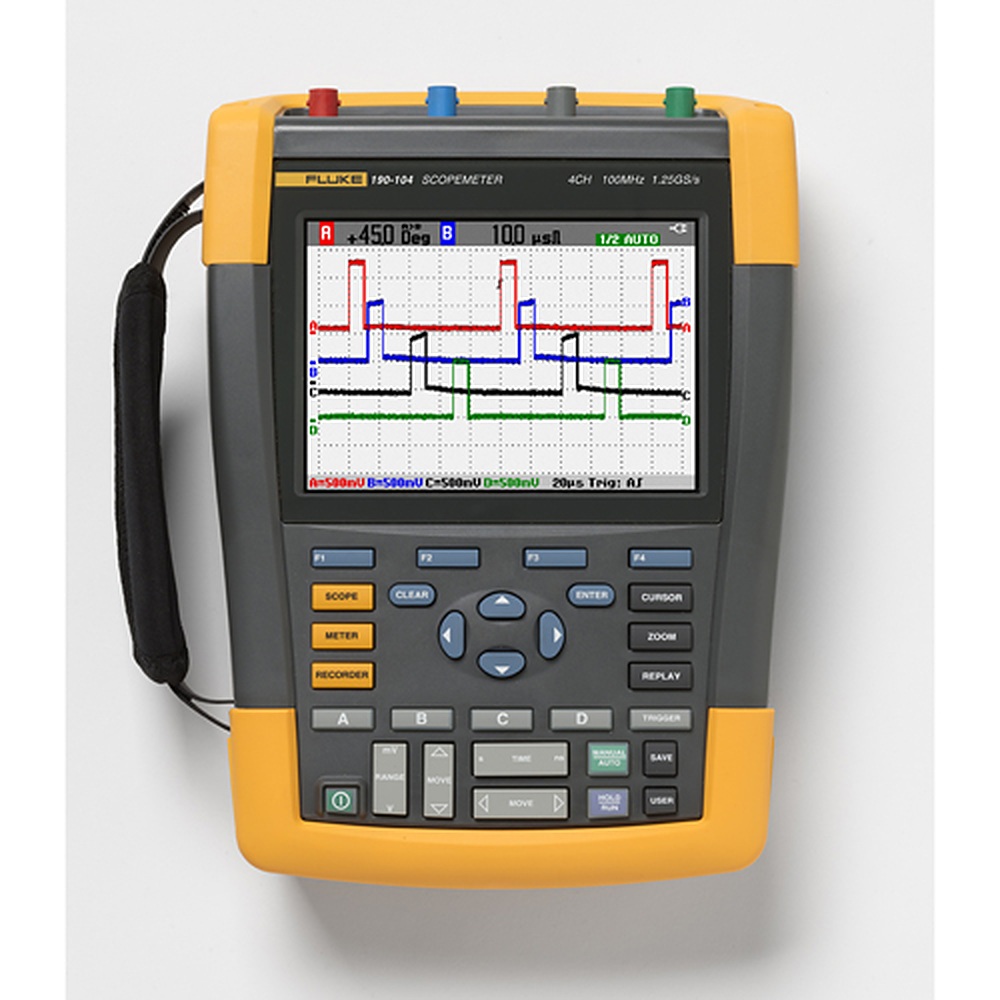

- Fluke 190-104-III 스코프미터 (100 MHz, 4채널)
- Fluke 190-504-III 스코프미터 (500 MHz, 4채널)
- Fluke HH290 ScopeMeter 190 시리즈 · 430 시리즈 II용 걸이 후크
190-204-III에서 4채널을 모두 쓰면 샘플 속도가 어떻게 됩니까?
4채널을 쓰면 채널당 1.25 GS/s, 2채널을 쓰면 채널당 2.5 GS/s입니다. 측정 목적에 맞춰 채널 수를 조절하세요.
190-204-III는 100 MHz 4채널 모델과 무엇이 다릅니까?
대역이 200 MHz로 올라 상승 시간이 1.7 ns로 빨라지고, 시간축도 2 ns/div까지 넓어집니다. 입력 구조와 안전 등급은 같습니다.
프로브를 따로 준비해야 합니까?
아닙니다. 기본 구성에 VPS410-II 프로브 4개가 들어 있습니다. 소형 VPS510-x와 1:1 VPS101은 선택 사양입니다.
장비를 캐비닛 문에 걸 수 있습니까?
네, 뒷면에 HH290 걸이 후크를 달면 캐비닛 문이나 랙에 걸어 둘 수 있습니다. 그동안 두 손은 프로브 작업에 쓸 수 있습니다.
