FLUKE-190-104-III 스코프미터 100MHz, 4Ch

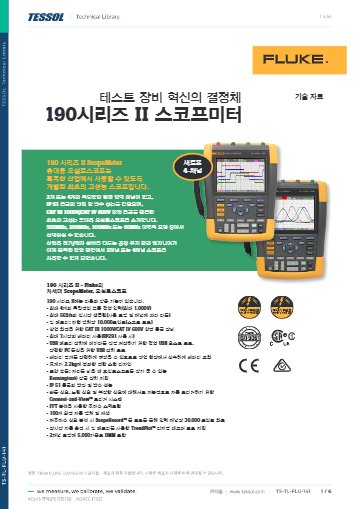

- 제품 자료
Fluke 국내 공식 대리점

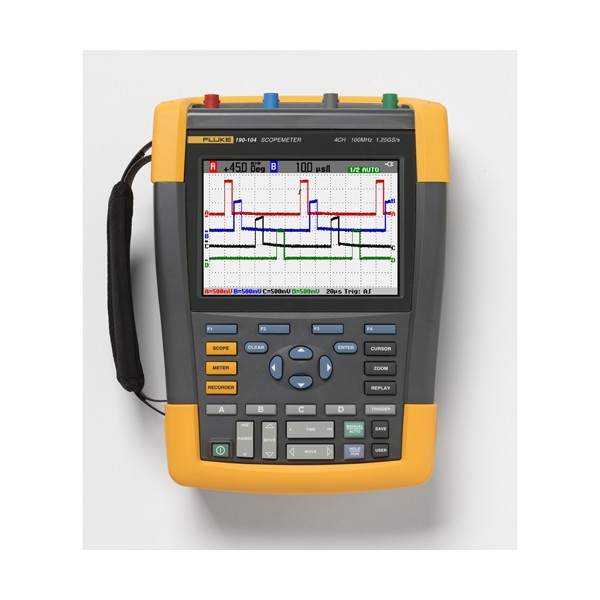

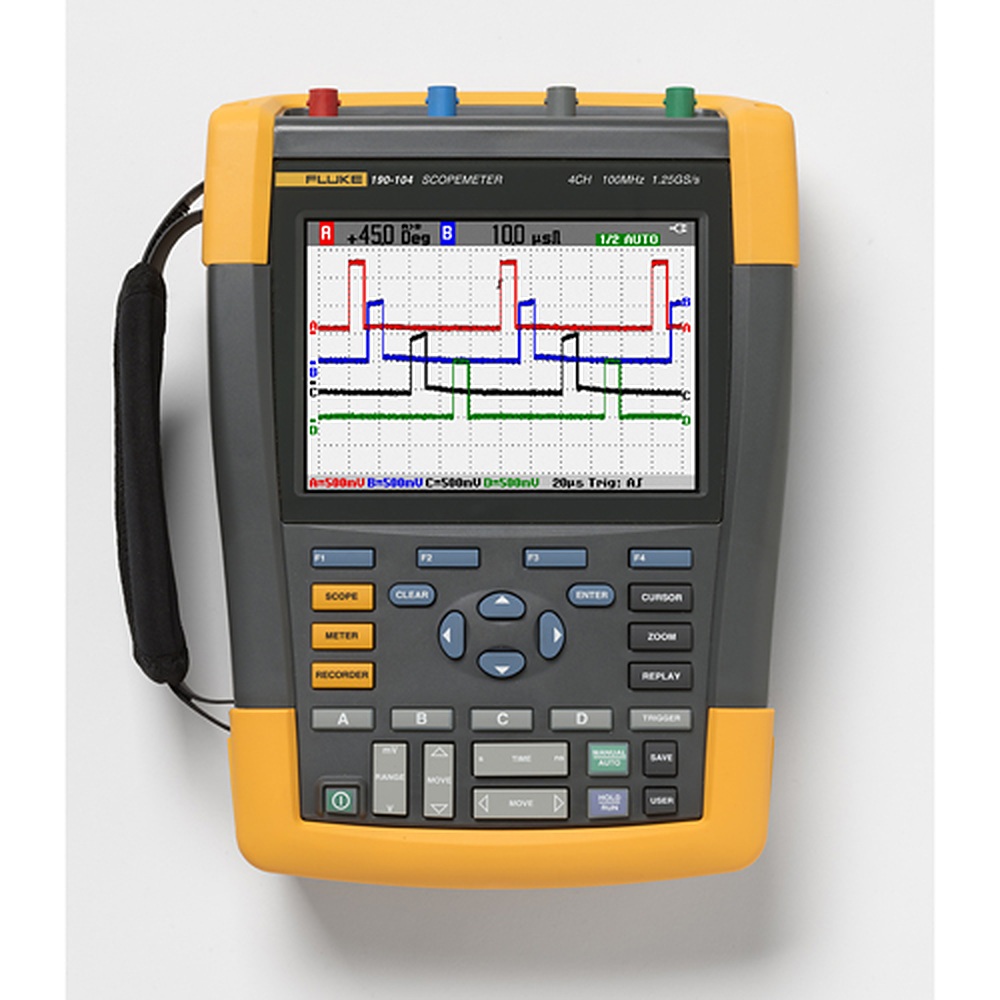

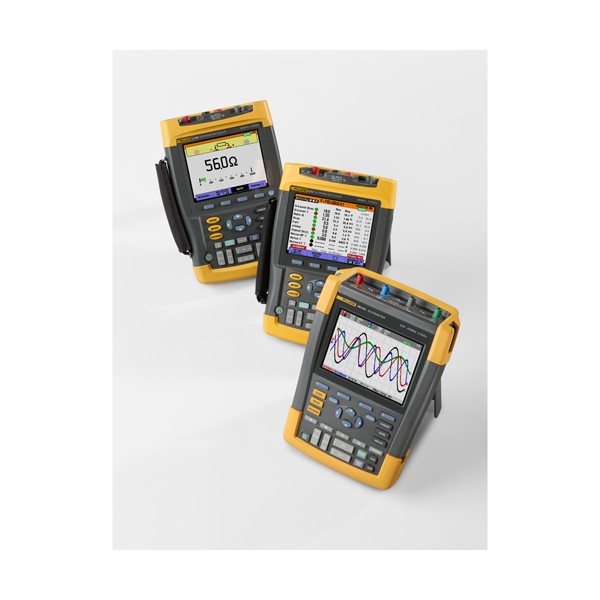

Fluke 190-104-III은 서로 절연된 BNC 입력 4개와 100 MHz 대역을 갖춘 휴대형 4채널 스코프미터(ScopeMeter, 현장용 디지털 오실로스코프)입니다. 모터 드라이브와 PLC 제어 신호처럼 여러 신호가 얽힌 회로를 동시에 점검할 때 알맞습니다.

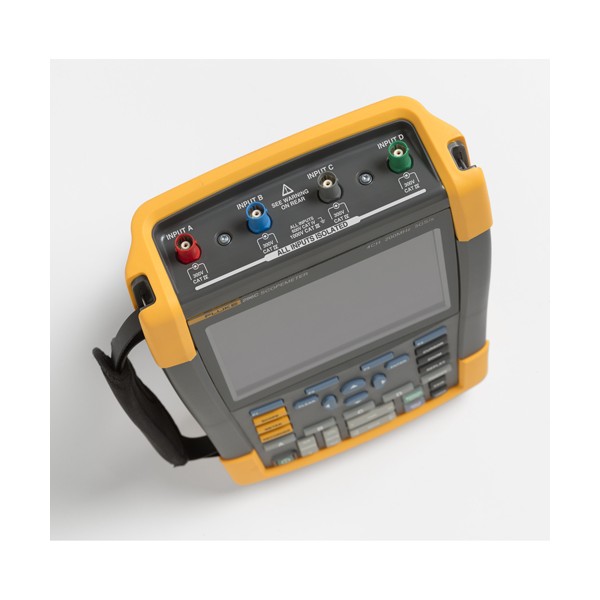

네 입력이 서로, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 한 화면에 올려도 접지 합선 위험이 줄어듭니다. 채널당 1.25 GS/s와 3.5 ns 상승 시간으로 제어 타이밍을 측정하며, BP291 배터리가 기본으로 들어 있습니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.
특징
190-104-III의
절연 입력과 측정 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 절연 입력 | 입력끼리, 그리고 접지와도 절연되어 있어 접지 기준이 다른 회로를 한 번에 측정해도 접지 합선 위험이 줄어듭니다. |
| Connect-and-View 트리거 | 신호 패턴을 판별해 트리거를 자동으로 잡아 주므로, 처음 보는 신호도 설정에 시간을 들이지 않고 안정된 파형으로 확인할 수 있습니다. |
| ScopeRecord 롤 모드 | 채널당 30,000 포인트의 최소/최대 쌍을 저장해, 천천히 변하는 신호를 오랜 시간 놓치지 않고 기록할 수 있습니다. |
| 8 ns 글리치 캡처 | 아주 짧은 이상 신호를 따로 기록해 두므로 간헐 결함의 원인을 추적할 수 있습니다. |
| TrendPlot 기록 | 최소·최대·평균값을 측정 시각과 함께 남겨, 며칠에 걸친 추세를 장비 한 대로 확인할 수 있습니다. |
| FFT와 파형 비교 | 주파수 성분 분석과 기준 파형 통과/실패 비교로 반복 점검의 판정 시간이 줄어듭니다. |
| 자동 스코프 측정 4개 표시 | BNC 입력 4개에서 얻은 측정값을 동시에 띄워, 네 신호의 상태를 한 화면에서 비교할 수 있습니다. |
동시 측정 설계
입력 4개를 동시에 사용하는
측정 구성
4채널 모델은 구동 전압, 전류 센서 출력, 엔코더 펄스, 제어 지령처럼 접지 기준이 서로 다른 신호를 한 화면에서 시간축을 맞춰 비교합니다. 입력마다 절연되어 있어 기준 전위가 다른 지점을 짚어도 단락 걱정이 적고, 4채널을 모두 써도 채널당 1.25 GS/s가 유지됩니다. 5,000 카운트 멀티미터는 2채널 모델에만 있으므로 DMM 측정이 중요하다면 2채널 모델을 검토하세요.

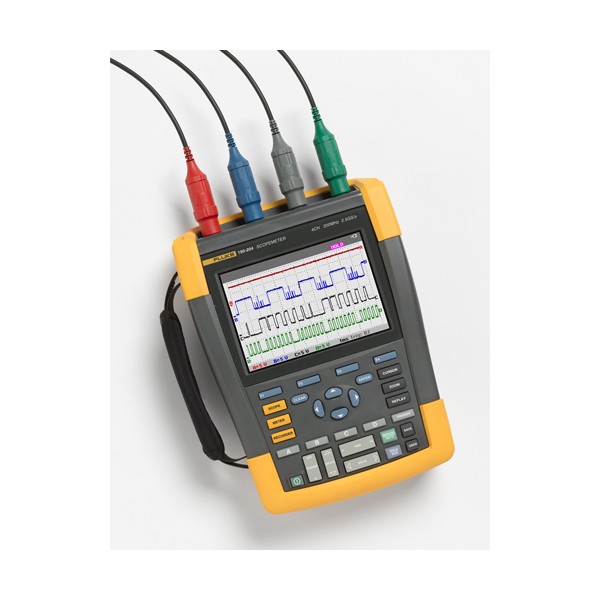

4채널 절연 입력 배치 예
채널 A와 B에 구동 전압과 전류를, C와 D에 엔코더 펄스와 제어 지령을 연결하면 한 번의 트리거로 원인과 결과가 시간순으로 정렬됩니다.
교정 관리
190-104-III 교정으로
측정 신뢰도 유지
스코프미터의 측정 결과는 수직 정확도와 시간축 정확도에 달려 있으므로 사용 환경에 맞춰 주기적으로 교정하세요. 4채널 모델의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
사용 방법
Fluke 190-104-III
4채널 파형 저장과 원격 조작

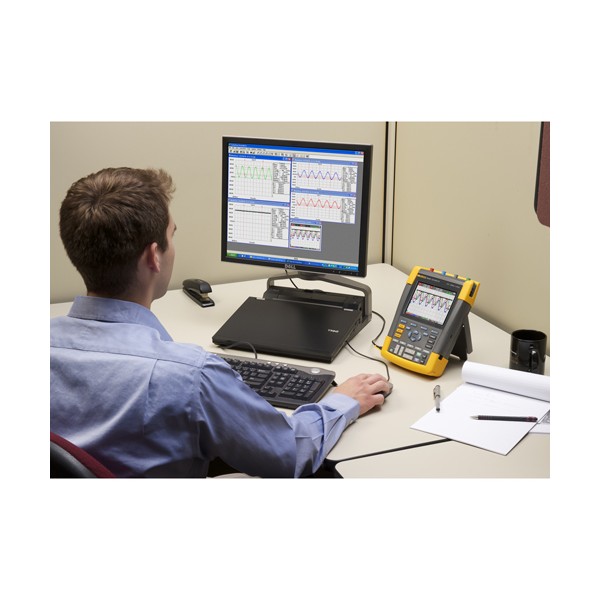

Fluke 190-104-III은 100 MHz 4채널 스코프미터로, FlukeView-2(Windows용)로 PC에 파형·화면을 옮기고, 측정 회로와 절연된 USB 포트 2개로 USB 메모리 저장과 PC 연결을 나눠 사용합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| FlukeView-2 ScopeMeter Software | 화면 복사 PC 저장, 보고서에 화면 삽입, 파형 데이터 저장과 기준 파형 보관 |
| FlukeView-2 원격 조작 | PC 화면의 가상 계측기 키보드로 190 Series III 조작 |
| USB 호스트 포트(USB-A) | 최대 32 GB USB 메모리에 파형·화면·설정 저장, 선택 Wi-Fi 어댑터 연결 |
| 미니 USB-B 포트 | PC 연결, 원격 제어와 FlukeView-2 데이터 전송 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Fluke 소프트웨어 다운로드 페이지에서 사용하는 Windows에 맞는 FlukeView-2 설치 파일(64bit 또는 32bit)을 받아 PC에 설치하세요. |
| 2 | 190-104-III의 미니 USB-B 포트와 PC의 USB 포트를 USB 케이블로 연결합니다. |
| 3 | 서로 절연된 4채널 BNC 입력에 프로브를 연결하고 Connect-and-View 트리거로 여러 신호를 동시에 화면에 안정시키세요. |
| 4 | FlukeView-2에서 화면 복사나 파형 데이터를 PC로 받아 파일로 저장합니다. |
| 5 | PC 없이 현장에서 저장할 때는 USB 호스트 포트에 USB 메모리를 꽂고 화면 복사를 .BMP 파일로 옮기세요. |
선택 Wi-Fi 어댑터와 USB 메모리는 모두 USB 호스트 포트(USB-A)에 꽂습니다. PC와 케이블로 연결할 때는 미니 USB-B 포트를 사용하세요.
사양
100 MHz 4채널
190-104-III 상세 사양

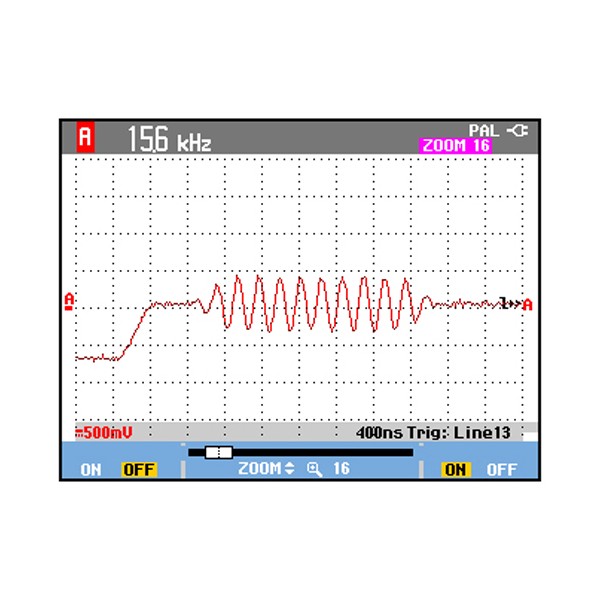

| 항목 | 사양 |
|---|---|
| 모델 · 부품 번호 | 190-104-III · Fluke 5282393 (/S 키트 5282474) |
| 채널 수 | 4채널(입력 A · B · C · D) · 모든 입력이 서로, 그리고 접지와 절연 |
| 대역폭 | 100 MHz |
| 상승 시간 | 3.5 ns |
| 실시간 샘플 속도 | 1.25 GS/s (채널당) |
| 시간축 범위 | 5 ns/div ~ 4 s/div (1-2-4 순서, 저속은 ScopeRecord 롤 모드) |
| 수직 분해능 | 8 bit |
| 입력 임피던스 | 1 MΩ (±1 %) // 15 pF (±2.25 pF) |
| 입력 감도 | 직접(1:1) 2 mV ~ 100 V/div · 10:1 프로브 20 mV ~ 1000 V/div · 100:1 프로브 200 mV ~ 10 kV/div |
| 수직 정확도 | ±(1.5 % + 6 counts) (4 s ~ 10 µs/div, 5 mV ~ 100 V/div) · ±(1.5 % + 10 counts) (2 mV/div) |
| 입력 결합 · 극성 | AC 또는 DC, 접지 레벨 표시 · 정상 · 반전 · 가변 |
| 대역 제한 | 20 MHz, 10 kHz |
| 기록 길이 | 스코프 모드 채널당 최대 10,000 샘플 · ScopeRecord 롤 모드 채널당 30,000 포인트 · TrendPlot 최대 11일 |
| 타이밍 정확도 | ±(읽음값의 0.01 % + 1 픽셀) |
| 글리치 캡처 | 8 ns (10 µs/div ~ 2 min/div) |
| 디스플레이 | 5.3 in (133 × 90 mm) 풀 컬러 고휘도 LCD · 1120 × 765 픽셀 · 최대 300 cd/m² · 가로 12 div |
| 표시 모드 | 채널 조합 임의 선택 · 평균 켜기/끄기 · 재생(Replay) · 지속성(꺼짐, 짧게, 중간, 길게, 무한, 엔벨로프) |
| 파형 연산 | 연산 2개 (두 채널 쌍의 덧셈 · 뺄셈 · 곱셈) · X-Y 모드 · FFT 주파수 스펙트럼 |
| 취득 모드 | 일반, 평균, 자동, 싱글 샷, ScopeRecord 롤, 글리치 캡처, 기준 파형 통과/실패 비교, 재생 (화면 100개 자동 캡처 · 재생) |
| 트리거 방식 | Connect-and-View, 프리런, 싱글 샷, 에지, 지연, 이중 경사, 비디오, 비디오 라인, 선택 펄스 폭, N-사이클 |
| 트리거 소스 | 입력 A · B · C · D |
| 입력 단자 | BNC 4개 · 자동 스코프 측정 최대 4개 동시 표시 |
| 펄스 폭 트리거 | 채널 A 기준 t, =t, ≠t (t는 0.01 div 또는 50 ns 단위로 선택) |
| Connect-and-View | 신호 패턴을 판별해 트리거를 자동 설정 (끌 수 있음) |
| ScopeRecord 롤 모드 | 소스 입력 최대 4채널 조합 · 기록 시작/정지 트리거는 임의 채널 · 포인트당 최소/최대 쌍 · 시간축 4 ms/div ~ 2 min/div · 기록 시간 4.8 s ~ 40 hr · 샘플 속도 125 MS/s · 글리치 8 ns |
| TrendPlot | 자동 스코프 측정 최대 4개 · 기록당 19,200 포인트(최소 · 최대 · 평균 · 시각) · 보기 범위 5 s/div ~ 30 min/div · 줌아웃 최대 64배, 줌인 최대 10배 |
| 커서 측정 | 수직 커서 2개 · 최소 · 최대 · 평균, 커서 간 시간, 시작 후 경과 시간, 절대 시간 |
| 메모리 | 파형 30개 · 기록 10개 · 화면 복제 9개 (비휘발성 플래시) · 실시간 시계 |
| 외부 저장 | USB 메모리 최대 32 GB 또는 FlukeView-2로 PC 저장 |
| 인터페이스 | 측정 회로와 절연된 USB 2개(USB 호스트: 메모리 또는 Wi-Fi 어댑터, 미니 USB-B: PC 제어) · 선택 Wi-Fi 어댑터 |
| 프로브 교정 출력 | 1.225 Vpp, 500 Hz 구형파 |
| 안전 · 보호 | CAT III 1000 V / CAT IV 600 V · BNC 입력 최대 CAT IV 300 V · IP51(분진 · 물방울) · EN61010-1(오염도 2), IEC 61010-2-030 |
| 충격 · 진동 | 충격 30 g · 진동 3 g 정현파 / 0.03 g²/Hz 랜덤 (MIL-PRF-28800F Class 2) |
| 전원 | 100 ~ 240 Vac ±10 %, 50 ~ 60 Hz (BC190/830 어댑터) |

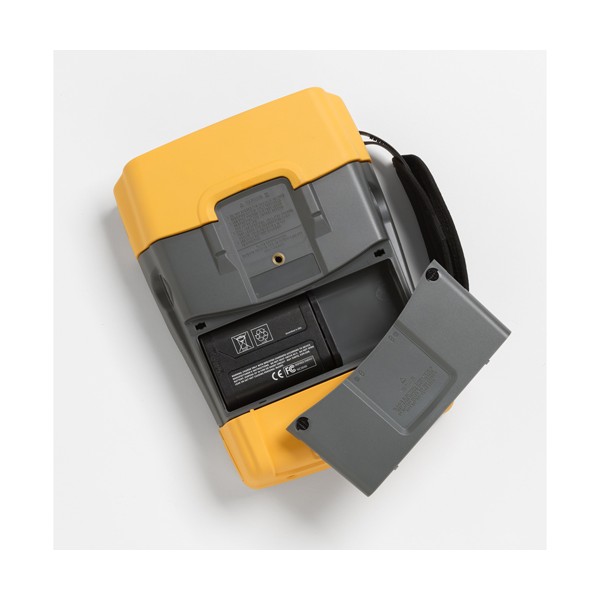

| 배터리 | BP291 10.8 V 5,000 mAh · 최대 7시간(백라이트 낮음) · 충전 5시간 · 자동 전원 차단 · 디스플레이 자동 꺼짐 타이머 |
| 작동 · 보관 온도 | 작동 0 °C ~ 40 °C (배터리 충전 · 방전) · 보관 -20 °C ~ 60 °C |
| 습도 · 고도 | 95 % RH (10 ~ 30 °C), 45 % RH (40 ~ 50 °C), 0 ~ 10 °C는 비결로 · 작동 고도 2000 m (CAT IV 600 V / CAT III 1000 V), 4000 m (낮은 등급) |
| EMC | IEC 61326-1 산업용 · CISPR 11 Group 1 Class A · FCC 47 CFR 15 subpart C |
| 크기 · 무게 | 265 × 192 × 70 mm · 2.1 kg ~ 2.2 kg |
| 케이스 | 충격 흡수 홀스터 일체형, 손 스트랩 · 걸이 스트랩 포함, 켄싱턴 잠금 지원 |
| 보증 | 본체 3년, 배터리 · 액세서리 1년 |
활용 분야
4채널로 원인을
좁히는 점검 현장
- 모터 드라이브 — 구동 전압, 전류, 엔코더 신호를 한 화면에 표시해 원인을 좁힙니다.

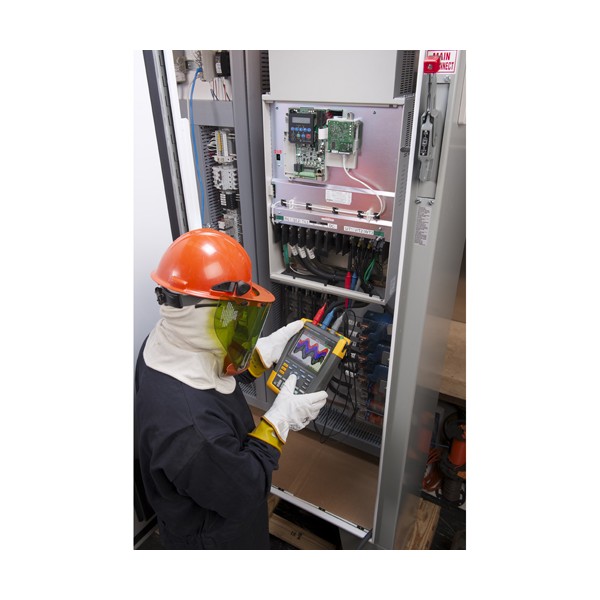

- PLC 제어반 — 입력 센서와 출력 접점의 응답 시간을 4개 신호로 대조합니다.
- 전력 변환 회로 — 3상 입력과 제어 신호의 타이밍을 함께 확인합니다.
- 간헐 결함 — 4채널 ScopeRecord로 신호를 오랜 시간 기록해 원인을 찾습니다.
선택 가이드
대역과 채널 수로 고르는
스코프미터 모델
| 이럴 때 (측정 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 2채널 60 MHz로 충분할 때 | 190-062-III | 시리즈에서 가장 낮은 대역으로, 샘플 속도는 채널당 625 MS/s입니다. |
| 100 MHz 2채널에 멀티미터도 필요할 때 | 190-102-III | 채널당 1.25 GS/s, 상승 시간 3.5 ns에 멀티미터까지 갖춘 2채널 모델입니다. |
| 200 MHz 2채널에 멀티미터도 필요할 때 | 190-202-III | 채널당 2.5 GS/s, 상승 시간 1.7 ns로 빠른 스위칭 에지를 세밀하게 볼 수 있습니다. |
| 500 MHz 고속 신호를 2채널로 볼 때 | 190-502-III | 1채널 5 GS/s, 상승 시간 0.7 ns로 2채널 모델 가운데 가장 빠른 에지를 잡습니다. |
| 100 MHz로 4개 신호를 동시에 볼 때 | 190-104-III | BNC 입력 4개를 채널당 1.25 GS/s로 동시에 측정해 신호 간 시간 관계를 비교합니다. |
| 200 MHz로 4개 신호를 동시에 볼 때 | 190-204-III | 4채널 구성에 상승 시간 1.7 ns라 빠른 스위칭과 제어 신호를 함께 볼 수 있습니다. |
| 500 MHz로 4개 신호를 동시에 볼 때 | 190-504-III | 4채널 구성에 상승 시간 0.7 ns를 갖춘 시리즈 최상위 대역이라 고속 신호 여러 개를 함께 분석할 때 맞습니다. |
구성·옵션
190-104-III 기본 구성과
선택 옵션
| 구분 | 기본 구성 | 옵션 |
|---|---|---|
| 프로브 | VPS421 100:1 프로브 4개 | VPS101 1:1 프로브, VPS510-x 소형 프로브 |
| 배터리 | BP291 포함 | 해당 없음 |
| 전원 · 부속 | BC190/830 전원 어댑터, 전원 코드, 손 스트랩, 걸이 스트랩, USB 케이블, 설명서 | EBC290 배터리 충전 베이 |
| 키트 | 본체 단품 (5282393) | /S 키트 5282474 (CXT293 케이스 · DWA-131 Wi-Fi 동글) |
| 기타 옵션 | — | i400s 전류 클램프, HH290 걸이 후크, CXT293 케이스, SCC293 세트(케이스 · FlukeView 소프트웨어 · Wi-Fi 동글) |
관련 제품
190-104-III와 함께 보는
스코프미터·액세서리
- Fluke 190-204-III 스코프미터 (200 MHz, 4채널)
- Fluke 190 Series III 스코프미터 (시리즈 7종)
- Fluke 190-102-III 스코프미터 (100 MHz, 2채널)
190-104-III에 내장 멀티미터가 있습니까?
아닙니다. 5,000 카운트 멀티미터는 2채널 모델에만 있습니다. 이 4채널 모델은 BNC 입력 4개에서 자동 스코프 측정값을 최대 4개까지 동시에 표시합니다.
190-104-III 배터리는 2채널 모델과 어떻게 다릅니까?
4채널 모델은 BP291 배터리가 기본이라 최대 7시간 사용할 수 있으며, 충전 시간은 5시간입니다.
외부 트리거 입력을 사용할 수 있습니까?
아닙니다. 4채널 모델은 입력 A·B·C·D 가운데 트리거 소스를 고르는 구조입니다. 외부 트리거 입력이 꼭 필요하면 2채널 모델을 검토하세요.
네 입력의 접지는 서로 이어져 있습니까?
아닙니다. 모든 입력이 서로, 그리고 접지와 절연되어 있어 접지 기준이 다른 지점을 동시에 측정할 수 있습니다.
