모터 드라이브·제어 신호의
간헐 결함을 기록하는 스코프미터

Fluke 120B 시리즈 산업용 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 120B 시리즈는 123B(20 MHz)와 124B·125B(40 MHz)로 구성된 산업용 스코프미터(ScopeMeter 120B)입니다. 2입력 스코프, 5,000 카운트 멀티미터, 레코더를 한 대에 갖춰 모터 드라이브와 제어 신호의 간헐 결함을 현장에서 기록할 수 있습니다.

Connect-and-View 트리거가 신호를 판별해 알아서 설정하고, IntellaSet이 파형에 맞는 판독값을 골라 보여 줍니다. 그래서 처음 보는 신호도 따로 설정하지 않고 읽을 수 있습니다. 최대 600 Vrms CAT IV 입력을 갖춘 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

20 · 40 MHz

123B와 124B·125B의 대역폭

5,000 카운트

내장 멀티미터 분해능

최대 14일

레코더 기록 세션

CAT IV 600 V

입력 안전 등급

특징

스코프·미터·레코더를
한 대에 담은 120B

핵심 특징	현장에서 달라지는 점
Connect-and-View	신호를 연결하면 트리거가 자동으로 설정되어 파형이 바로 나타나므로 측정 준비 시간이 짧아집니다.
IntellaSet	파형에 맞는 Vrms, Vpeak-peak, Hz 판독값을 자동으로 골라 보여 주어 설정 실수가 줄어듭니다.
이중 입력	두 신호를 한 화면에서 비교하므로 어느 신호가 먼저 변했는지 바로 알 수 있습니다.
레코더와 이벤트 감지	미터값과 파형을 함께 기록하고 임계값을 벗어난 순간을 이벤트로 표시하므로 간헐 고장이 언제 났는지 찾을 수 있습니다.
25 ns 글리치 캡처	아주 짧은 순간의 이상 신호도 잡아 안정된 파형으로 보여 주므로 노이즈성 결함을 놓치지 않습니다.
AutoHold	안정된 측정값을 고정하고 경고음으로 알려 주므로 프로브에서 눈을 떼지 않고도 값을 확인할 수 있습니다.

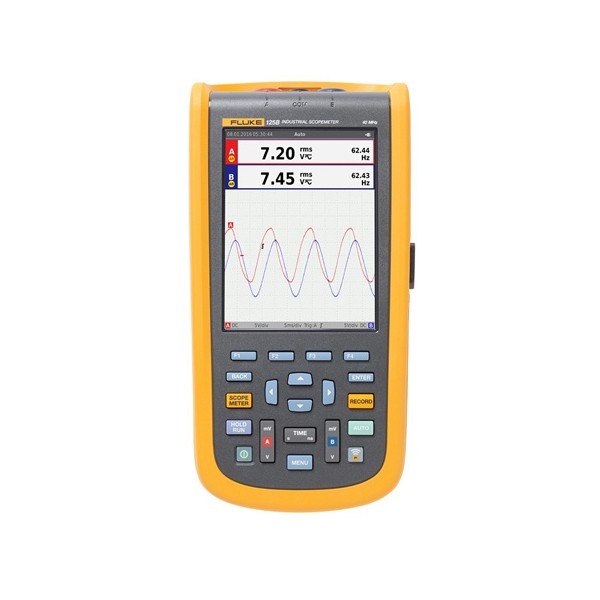

파형 화면과 조작 버튼이 보이는 핸드헬드 오실로스코프

모델 선택

123B·124B·125B
스코프미터 선택 기준

세 모델은 같은 2입력 스코프, 멀티미터, 레코더를 갖추고 대역폭과 부가 기능만 다릅니다. 20 MHz로 충분하고 커서 판독이 필요 없다면 123B, 40 MHz 대역과 커서, SD 카드 확장이 필요하다면 124B가 맞습니다. 전력 측정과 고조파, 필드버스 점검까지 해야 한다면 125B를 고르세요. 125B는 저항 최저 범위도 50 Ω입니다.

125B에만 있는 전력·필드버스 기능

125B는 W, VA, var, PF와 고조파(DC ~ 51차)를 재는 전력 측정 기능을 갖췄습니다. AS-i, CAN, Interbus-S, Modbus, RS-485, Foundation Fieldbus H1, Profibus DP·PA를 점검하는 BusHealth 테스트도 지원합니다. 전력은 단상 또는 3상 평형 회로를 기본파 기준으로 측정합니다.

레코더 운용

120B 메모리 용량에 따른
레코더 기록 시간

파형은 내부 메모리 400M 샘플 기준으로 500 µs/div에서 15분, 20 ms/div에서 11시간 동안 기록합니다. 124B와 125B는 microSD로 1.5G 샘플까지 늘려 500 µs/div에서 11시간, 20 ms/div에서 14일까지 기록할 수 있습니다. 며칠에 걸친 간헐 고장을 추적하려면 SD 카드를 지원하는 모델을 고르세요. 이벤트는 내부 메모리에 1,024개, SD 카드에 64개까지 저장합니다.

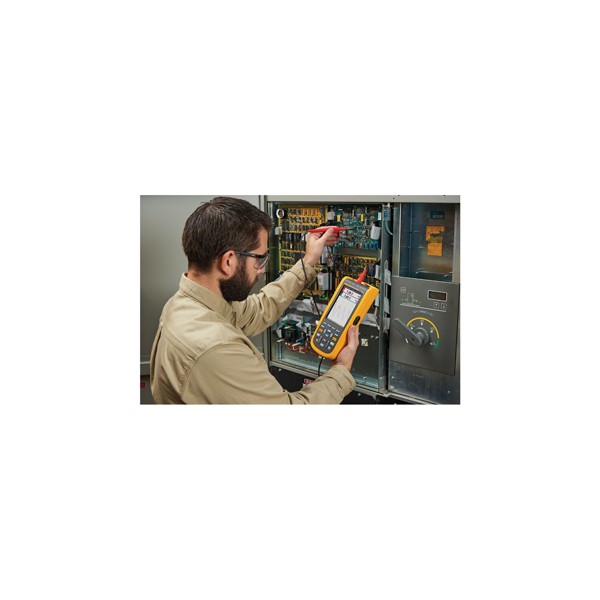

작업자가 제어반 앞에서 계측기를 사용하는 모습

교정 관리

120B 스코프미터
정기 교정과 측정 신뢰도

스코프미터의 전압 정확도와 시간축은 점검 결과를 판단하는 기준이므로 사용 환경에 맞춰 주기적으로 교정해야 합니다. 교정 의뢰 전에 120B의 어떤 항목이 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

ScopeMeter 120B 시리즈
PC·모바일 연결과 데이터 전송

120B 시리즈(123B·124B·125B)는 광절연 USB로 화면 복사, 설정, 데이터를 PC에 보내고 Windows용 FlukeView-2로 파형을 분석합니다. 선택 사양인 Wi-Fi USB 어댑터를 쓰면 Fluke Connect 앱과 연동해 무선으로 전송할 수 있습니다.

소프트웨어·도구	하는 일
FlukeView-2 for ScopeMeter Test Tools	화면 복사 저장, 파형 데이터 저장, 기준 파형 생성·보관, 보고서용 화면 이미지
OC4USB 광절연 USB 케이블	스코프미터와 PC를 전기적으로 절연한 채 연결
Wi-Fi USB 어댑터	PC·노트북·태블릿·스마트폰으로 화면 복사, 설정, 데이터 무선 전송
Fluke Connect 앱	스마트폰에서 측정 데이터 확인과 공유

처음 연결하는 순서

순서	할 일
1	fluke.com의 FlukeView for ScopeMeter Test Tools 다운로드 페이지에서 PC에 맞는 FlukeView-2(64비트 또는 32비트) 설치 파일을 내려받아 설치하세요.
2	OC4USB 광절연 USB 케이블로 스코프미터의 광절연 USB 포트와 PC의 USB 포트를 연결합니다.
3	FlukeView-2를 실행해 화면 복사, 설정, 파형 데이터를 PC로 가져오세요.
4	가져온 파형을 기준 파형으로 보관하거나 화면 이미지를 점검 보고서에 넣습니다.
5	124B·125B에서 microSD에 장시간 기록했다면 그 기록을 PC로 옮겨 이벤트 시점을 중심으로 분석하세요.

Wi-Fi USB 어댑터를 꽂는 USB 포트에는 안전을 위해 케이블을 연결하지 마세요. PC와 유선으로 연결할 때는 광절연 USB 포트와 OC4USB 케이블을 사용합니다.

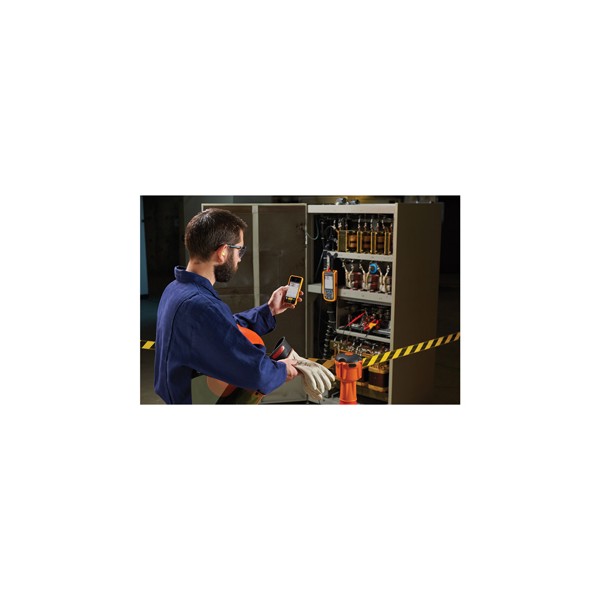

작업자가 설비 제어반을 점검하는 모습

사양

123B·124B·125B
상세 사양 비교

항목	123B	124B	125B
대역폭 (DC 결합, -3 dB)	DC ~ 20 MHz	DC ~ 40 MHz	DC ~ 40 MHz
상승 시간 (프로브 · 리드 제외)	17.5 ns 미만	8.75 ns 미만	8.75 ns 미만
등가 샘플링 시간축	20 ns ~ 500 ns/div	10 ns ~ 500 ns/div	10 ns ~ 500 ns/div
트리거 감도 (40 MHz)	4 div	1.5 div	1.5 div
트리거 감도 (60 MHz)	해당 없음	4 div	4 div
주파수 측정 상한	50 MHz	70 MHz	70 MHz
커서	미지원	지원	지원
SD 카드 확장 (microSD 1.5G 샘플)	미지원	지원	지원
저항 최저 범위	500 Ω	500 Ω	50 Ω
전력 · 전력 품질 · BusHealth	미지원	미지원	지원
10:1 전압 프로브	미포함	포함	포함
i400s AC 전류 클램프	미포함	미포함	포함
모델명	Fluke 123B	Fluke 124B	Fluke 125B

시리즈 공통 사양

항목	사양
입력	입력 2개 · 감도 5 mV ~ 200 V/div · 아날로그 대역 제한 10 kHz · 표시 모드 A, -A, B, -B
입력 임피던스	프로브 없음 1 MΩ // 20 pF · BB120 어댑터 1 MΩ // 24 pF · STL120-IV 리드 1 MΩ // 230 pF · VP41 프로브 5 MΩ // 15.5 pF
주파수 응답 (STL120-IV 리드)	12.5 MHz (-3 dB) / 20 MHz (-6 dB) · AC 결합 저주파 롤오프 10 Hz 미만 (-3 dB)
입력 전압	직접 · 리드 · VP41 최대 600 Vrms CAT IV, 최대 750 Vrms · BB120 최대 600 Vrms · 접지 대비 부동 전압 600 Vrms CAT IV, 400 Hz까지 750 Vrms
샘플링	실시간 40 MS/s (1 µs ~ 5 s/div) · 롤 모드 1 s ~ 60 s/div · 반복 신호 등가 샘플링 최대 4 GS/s
스코프 모드 · 기능	일반, 싱글, 롤 · 25 ns 글리치 캡처, 스무스, 글리치 제거, 엔벨로프, Connect-and-View 자동 설정 · 트리거 감도 DC ~ 5 MHz 0.5 div 또는 5 mV · 슬로프 양/음
내장 멀티미터	5,000 카운트 · DC 전압 ±(0.5 % + 5 counts) · DC 범위 500 mV, 5 V, 50 V, 500 V, 750 V · 직류 CMRR 100 dB 초과
AC · 피크 전압	True-rms AC · AC+DC ±(1 % + 10 counts) (저주파), ±(2.5 % + 15 counts) (60 Hz ~ 20 kHz) · 피크 5 % FS (최대/최소), 10 % FS (피크-피크)
기타 미터 기능	주파수 ±(0.5 % + 2 counts) (1 Hz ~ 1 MHz) · RPM 최대 50.00 kRPM · 듀티 2 % ~ 98 % · 펄스 폭 · 암페어 스케일 0.1 mV/A ~ 1 V/A, 10 mV/mA · 온도 1 mV/°C, 1 mV/°F · dBV · dBm (600 Ω / 50 Ω) · 파고율 1 ~ 10 · 위상 0 ~ 359° (1° 분해능) · Vpwm
저항 · 도통 · 다이오드 · 정전 용량	도통 30 Ω ±5 Ω 미만에서 부저, 1 ms 이상 단락 감지 · 다이오드 0.5 mA에서 2.8 V 초과 (개방 전압 4 V 미만) · 정전 용량 50 nF, 500 nF, 5 µF, 50 µF, 500 µF
미터 보조 기능	영점 설정 · AutoHold (AC 1 Vpp, DC 100 mV 임계값) · 감쇠 키로 소수점 고정
전력 측정 (125B)	W, VA, var, PF, DPF, Hz · 단상 또는 3상 평형(기본파, 자동 설정) · 고조파 DC ~ 51차 · 기본 주파수 40 Hz ~ 70 Hz · 기본 주파수, 위상각, K-factor
BusHealth (125B)	AS-i, CAN, Interbus-S, Modbus, RS-485, Foundation Fieldbus H1, Profibus DP · PA
레코더	미터 기록 최대 초당 2회 · 미터 기록 크기 2M 판독(1채널), 기록 기간 2주 · 파형 최대 400K 샘플/s · 내부 메모리 400M 샘플 · 이벤트 1,024개(미터), 64개(파형)
디스플레이	5.7 in 컬러 TFT, 640 × 480
전원 · 배터리	외부 전원 10 V ~ 21 Vdc(어댑터, 약 5 W) · 리튬이온 10.8 V 백라이트 50 %에서 약 7시간 · 충전 꺼짐 4시간, 켜짐 7시간 · 충전 온도 0 °C ~ 40 °C
메모리 · 인터페이스	내부 설정/화면 20개 · microSD 최대 32 GB · 광절연 USB · 선택 Wi-Fi USB 어댑터
환경	작동 0 °C ~ 40 °C(배터리) · 0 °C ~ 50 °C(어댑터) · 보관 -20 °C ~ 60 °C · 고도 CAT III 3 km, CAT IV 2 km · IP51
안전 · EMC	IEC 61010-1 (오염도 2), CAT IV 600 V / CAT III 750 V · IEC 61326-1 Class A
크기 · 무게	259 × 132 × 55 mm · 배터리 포함 1.4 kg
기본 구성	실드 테스트 리드(검정 접지 리드 포함), 검정 접지 테스트 리드, 적색 · 청색 후크 클립, 바나나-BNC 변환 어댑터, USB 각형 어댑터, 전원 공급 장치 · 충전기, 리튬이온 배터리 팩
/S 키트 추가	소프트 케이스, 자석 걸이, FlukeView 소프트웨어, 화면 보호 필름
호환 옵션	전류 클램프 i410 · i400 · i200s · i1010 · i30 · i3000s Flex · i310s · i5S · 80i-110s, 테스트 리드 TL175 · TL75 · TL71 · TL224 · TL220 · TL223 · TP175 · TP220 · TP1 · TL175-HV, 케이스 C35, OC4USB USB 케이블, Wi-Fi USB 어댑터(선택)

활용 분야

120B 스코프미터로 점검하는
산업 설비 현장

모터 드라이브 점검 — 구동 전압 파형과 제어 신호를 두 입력으로 나란히 비교합니다.
간헐 고장 추적 — 레코더로 미터값과 파형을 기록하고 이벤트 표시로 고장 시점을 찾습니다.
센서 신호 점검 — 노이즈와 글리치를 25 ns 폭까지 잡아 확인합니다.
전력 품질·필드버스 점검 — 125B로 고조파와 통신 신호 상태를 확인합니다.
기본 전기 측정 — 전압, 저항, 도통을 멀티미터 없이 한 대로 측정합니다.

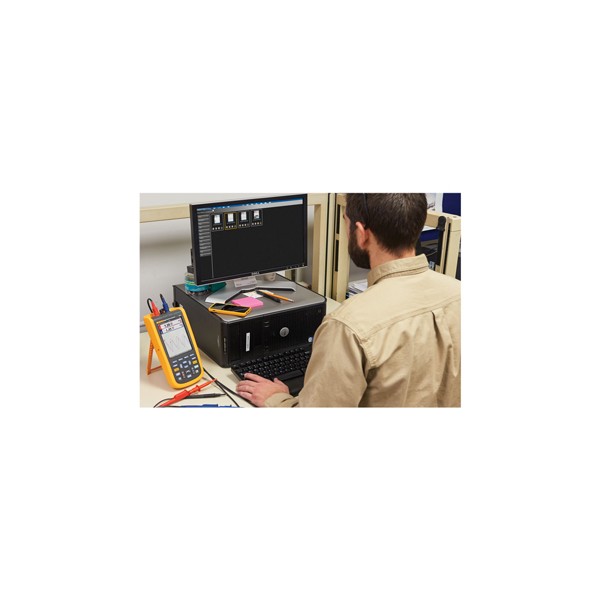

작업자가 PC 앞에서 계측기와 함께 작업하는 모습

선택 가이드

필요한 기능에 맞는
120B 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
20 MHz로 충분하고 커서 판독이 필요 없다면	123B	대역이 DC ~ 20 MHz이고 구성이 가장 단순해 기본 파형 점검에 알맞습니다.
40 MHz 대역과 커서, SD 카드가 필요하다면	124B	microSD로 기록을 14일까지 늘릴 수 있고 10:1 프로브가 들어 있어 장기 추적에 적합합니다.
전력·고조파·필드버스 점검까지 한 대로 하려면	125B	전력 측정과 BusHealth가 더해지고 i400s 클램프까지 포함되어 따로 갖출 장비가 줄어듭니다.
4채널과 더 높은 대역이 필요하다면	Fluke 190 Series III	절연 BNC 입력 4개와 최대 500 MHz 대역을 갖춰 여러 신호를 동시에 봐야 할 때 맞습니다.

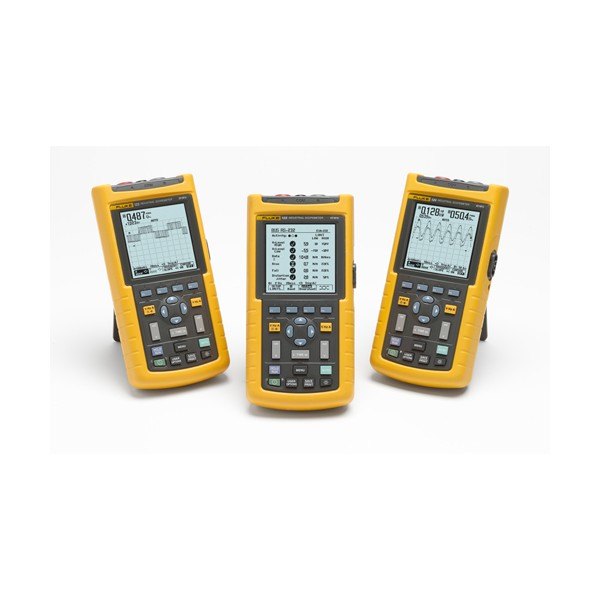

표시창이 서로 다른 휴대용 오실로스코프 세 대

구성·옵션

120B 모델별 구성품과
선택 옵션

구성품 · 옵션	123B	124B	125B
10:1 전압 프로브	미포함	포함	포함
i400s AC 전류 클램프	미포함	미포함	포함
전원 공급 장치 · 충전기	포함	포함	포함
충전식 리튬이온 배터리 팩	포함	포함	포함
Wi-Fi USB 어댑터	선택	선택	선택
/S 키트 (소프트 케이스 · 자석 걸이 · FlukeView · 화면 보호 필름)	선택	선택	선택

120B 시리즈와 함께 보는
개별 모델 페이지

123B, 124B, 125B 가운데 어떤 모델을 골라야 합니까?
20 MHz로 충분하다면 123B, 40 MHz 대역과 커서가 필요하다면 124B를 고르세요. 전력과 필드버스 점검까지 한 대로 하려면 125B가 맞습니다.
120B 스코프미터 레코더는 얼마나 길게 기록할 수 있습니까?
microSD로 확장하면 20 ms/div에서 14일까지 파형을 기록할 수 있습니다. SD 카드 슬롯은 124B와 125B에만 있고, 123B는 내부 메모리로 11시간까지 기록합니다.
전력 측정은 120B 시리즈 중 어느 모델에서 지원합니까?
125B에서만 지원합니다. 전력(W, VA, var, PF), 고조파, BusHealth 테스트 기능을 갖췄고, 단상 또는 3상 평형 회로를 기본파 기준으로 측정합니다.
스코프미터 기록을 PC로 옮기려면 무엇이 필요합니까?
광절연 USB 포트로 PC에 연결하며, Fluke OC4USB 광절연 USB 케이블을 호환 옵션으로 쓸 수 있습니다. 무선으로 옮기려면 선택 사양인 Wi-Fi USB 어댑터를 사용하세요.
