Fluke 124B 스코프미터 40MHz, 2Ch + 2 DMM

MODEL: Fluke 124B
브랜드: FLUKE

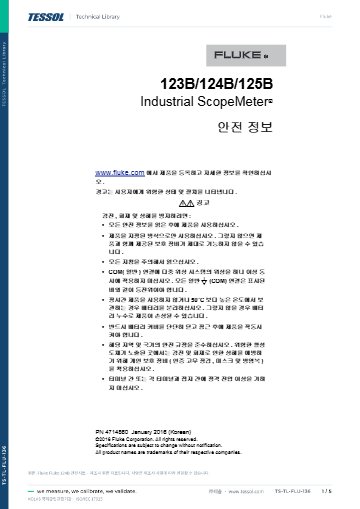

제품 자료: 안전시트

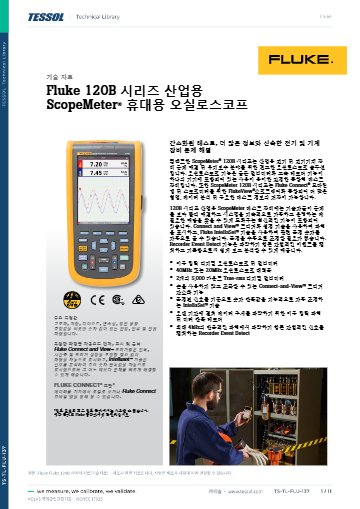

데이터 시트(기술자료)

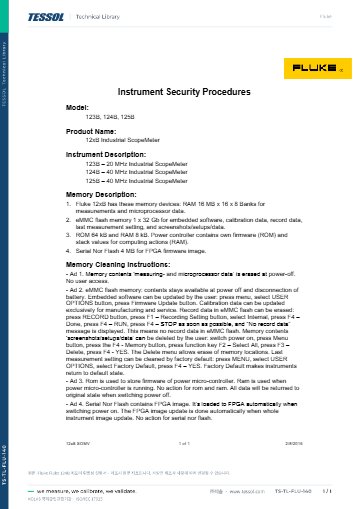

메모리 휘발성 설명서

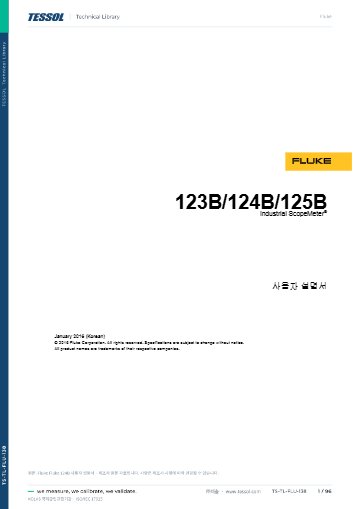

사용자 설명서

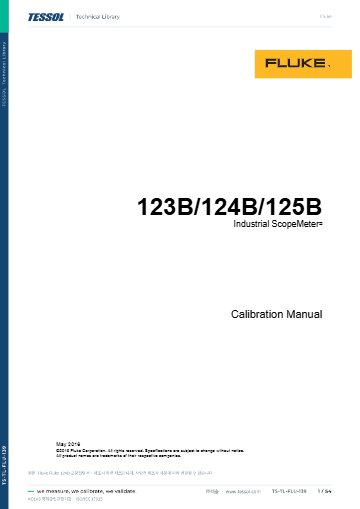

교정설명서

2024 FLUKE Catalogue

제품문의 구매하기

빠른 제어 신호의 값을
커서로 읽는 스코프미터

Fluke 124B 산업용 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 124B는 DC~40 MHz 2입력 오실로스코프에 커서 읽기, SD 카드 슬롯, 5,000 카운트 멀티미터를 갖춘 산업용 스코프미터(핸드헬드 오실로스코프)입니다. 빠른 제어 신호의 값을 직접 읽고, 장시간에 걸친 이상을 기록합니다.

실시간 40 MS/s와 최대 4 GS/s 등가 샘플링으로 8.75 ns 미만의 상승 시간까지 파형으로 구분하고, 커서로 파형 위의 전압과 시간을 읽습니다. 600 Vrms CAT IV 입력에 10:1 전압 프로브까지 기본 구성으로 갖춘 이 장비는 (주)테솔이 국내에 공식 공급합니다.

40 MHz

DC 결합 대역폭 (-3 dB)

8.75 ns

프로브 제외 상승 시간 상한

14일

SD 카드 최대 기록 세션

1.4 kg

배터리 포함 본체 무게

특징

빠른 신호를 읽고
오래 기록하는 40 MHz

핵심 특징	현장에서 달라지는 점
DC~40 MHz 대역	123B에서 완만하게 보이던 빠른 에지도 선명한 파형으로 구분할 수 있습니다.
커서 읽기	파형에 커서를 놓아 전압과 시간을 직접 읽으므로 눈금 환산 오차 없이 값을 기록합니다.
SD 카드 슬롯	기록 데이터를 카드에 저장하므로 내부 메모리보다 긴 시간 동안 기록할 수 있습니다.
Connect-and-View와 IntellaSet	트리거와 판독값을 자동으로 설정하므로 신호가 바뀌어도 설정을 다시 조정하는 시간이 줄어듭니다.
Recorder Event Detect	임계값을 벗어난 편차를 이벤트로 표시하므로 간헐 신호가 나타난 시각을 바로 찾을 수 있습니다.
25 ns 글리치 캡처	짧은 펄스성 노이즈를 파형으로 보존해 두고 오동작 시점과 비교할 수 있습니다.

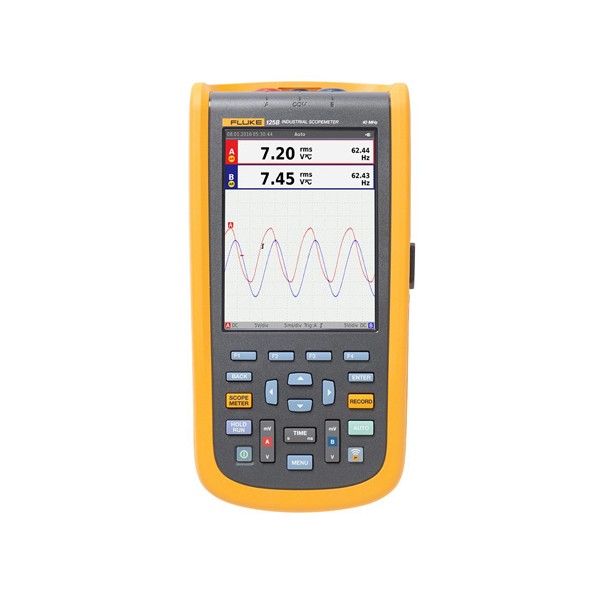

파형 그래프와 측정 값이 표시된 스코프미터 전면

커서 측정

124B 커서로 읽는
전압과 시간

커서는 파형 위 두 지점의 전압 차와 시간 차를 직접 읽습니다. 구동 신호의 상승 시간이나 펄스 폭 규격을 확인할 때 화면 눈금을 세어 환산하지 않고 커서 값을 점검표에 그대로 옮기면 되므로, 사람마다 판독이 달라지는 일이 줄어듭니다.

트리거 감도는 40 MHz에서 1.5 div, 60 MHz에서 4 div입니다. 123B는 40 MHz에서 4 div이고 60 MHz 항목이 없으므로, 높은 주파수 성분이 섞인 신호에서는 124B의 트리거가 더 안정적입니다.

SD 카드 기록

카드 용량으로 늘어나는
기록 시간

SD 카드 메모리는 1.5G 샘플로 500 µs/div에서 11시간, 20 ms/div에서 14일 동안 기록합니다. 내부 메모리 400M 샘플은 같은 설정에서 15분과 11시간이므로, 하루 이상 기록하는 조사에는 카드를 장착하세요.

카드에 저장한 기록을 PC에서 분석

이벤트는 내부 메모리에 최대 1,024개, SD 카드에 최대 64개까지 저장합니다. 설비를 가동한 채 며칠간 기록한 뒤 이벤트 시각을 중심으로 필요한 파형만 골라 확대하세요.

사용 방법

Fluke 124B
SD 카드 기록을 PC로 옮기는 순서

124B는 광절연 USB로 화면 복사, 설정, 데이터를 PC에 보내고 Windows용 FlukeView-2에서 파형을 분석합니다. microSD 카드(최대 32 GB)에 최대 14일(20 ms/div)까지 기록한 데이터도 PC로 옮겨 이벤트 시점 중심으로 확인합니다.

소프트웨어·도구	하는 일
FlukeView-2 for ScopeMeter Test Tools	화면 복사·파형 데이터 저장, 기준 파형 보관, 보고서용 이미지
microSD 카드	레코더 기록 저장(1.5G 샘플, 20 ms/div에서 14일), FAT32 형식
OC4USB 광절연 USB 케이블	광절연 USB 포트와 PC 연결
Wi-Fi USB 어댑터 (선택)	화면 복사, 설정, 데이터 무선 전송

처음 연결하는 순서

순서	할 일
1	fluke.com 다운로드 페이지에서 FlukeView-2(64비트 또는 32비트)를 내려받아 PC에 설치하세요.
2	배터리 칸의 슬롯에 microSD 카드를 넣고, 시간축을 기록 목적에 맞게 정한 뒤 레코더로 기록합니다.
3	측정이 끝나면 OC4USB 광절연 USB 케이블로 124B를 PC에 연결하세요.
4	FlukeView-2에서 화면 복사, 설정, 기록 데이터를 가져와 이벤트가 표시된 시점의 파형을 확대해 확인합니다.
5	필요한 화면은 보고서에 넣고, 정상 파형은 기준 파형으로 보관하세요.

SD 카드의 접촉면을 만지면 카드가 손상될 수 있으니 가장자리를 잡고 넣으세요. Wi-Fi USB 어댑터를 쓰는 USB 포트에는 케이블을 연결하지 마세요.

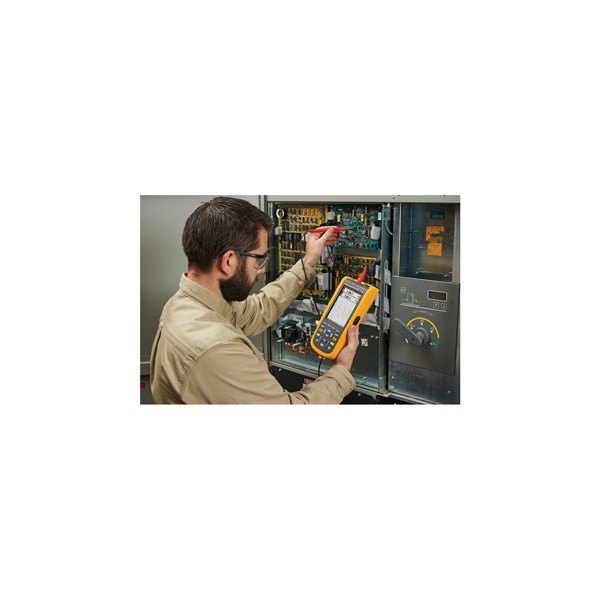

배전반 앞에서 스코프미터로 점검하는 작업자 모습

사양

124B 측정 성능과
기록 사양

항목	사양
대역폭 (DC 결합)	DC~40 MHz (-3 dB) · STL120-IV 리드 사용 시 12.5 MHz (-3 dB) / 20 MHz (-6 dB) · VP41 10:1 프로브 사용 시 40 MHz (-3 dB)
대역폭 (AC 결합)	10 Hz 미만 (-3 dB)
상승 시간	8.75 ns 미만 (프로브·리드 제외)
입력 임피던스	직접 연결 1 MΩ // 20 pF · BB120 1 MΩ // 24 pF · STL120-IV 1 MΩ // 230 pF · VP41 5 MΩ // 15.5 pF
감도	5 mV~200 V/div
아날로그 대역 제한	10 kHz
입력 수 / 최대 입력 전압	2개 / 600 Vrms CAT IV · 최대 전압 750 Vrms (BB120 사용 시 600 Vrms)
최대 플로팅 전압	600 Vrms CAT IV · 400 Hz까지 750 Vrms
샘플링 (실시간)	40 MS/s · 1 µs~5 s/div · 롤 1~60 s/div
샘플링 (등가, 반복 신호)	최대 4 GS/s · 10 ns~500 ns/div
트리거 감도	DC~5 MHz 0.5 div 또는 5 mV · 40 MHz 1.5 div · 60 MHz 4 div
트리거 극성	상승 · 하강
글리치 캡처	최대 25 ns
스코프 커서 / SD 카드 슬롯	커서 읽기 지원 / SD 카드 슬롯 지원
내장 멀티미터	5,000 카운트
DC 전압	500 mV · 5 V · 50 V · 500 V · 750 V 범위 · ±(0.5 % + 5 카운트)
True-rms AC 전압	1~60 Hz ±(1 % + 10 카운트) · 60 Hz~20 kHz ±(2.5 % + 15 카운트)
AC+DC 전압	DC~60 Hz ±(1 % + 10 카운트)
피크 전압	500 mV · 5 V · 50 V · 500 V · 2200 V 범위 · 최대/최소 ±5 % FS · 피크 투 피크 ±10 % FS · 500 카운트
주파수	최대 70 MHz · 1 Hz~1 MHz ±(0.5 % + 2 카운트)
RPM	최대 50.00 kRPM · ±(0.5 % + 2 카운트)
듀티 사이클	2~98 %
저항 범위	500 Ω · 5 kΩ · 50 kΩ · 500 kΩ · 5 MΩ · 30 MΩ (500 Ω~30 MΩ)
다이오드	0.5 mA에서 2.8 V 초과 · 개방 전압 4 V 미만
정전용량	50 nF · 500 nF · 5 µF · 50 µF · 500 µF
온도	옵션 온도 프로브 사용 · 1 mV/°C
미터 기능	영점 설정(실제값 기준) · 고정 소수점(감쇠 키) · AutoHold (AC 1 Vpp, DC 100 mV 임계값)
측정 속도	최대 초당 2회
레코더	미터 레코더 · 스코프 레코더 · microSD 확장 · 기록 세션 최대 14일
레코더 샘플링 속도 (파형)	최대 초당 400K 샘플
내부 메모리	400M 샘플 · 500 µs/div에서 15분 · 20 ms/div에서 11시간
SD 카드 메모리	1.5G 샘플 · 500 µs/div에서 11시간 · 20 ms/div에서 14일 · microSD 최대 32 GB
미터 레코드 크기	1채널 2M 판독
최대 이벤트 수	내부 메모리 1,024 · SD 카드 64
디스플레이	5.7인치 컬러 TFT · 640 × 480 픽셀
설정 저장	내부 20세트
데이터 전송	광 절연 USB · 화면 복사, 설정, 데이터
전원	리튬이온 배터리 BP290 10.8 V · 외부 어댑터 입력 10~21 V DC (BC430) · 소비전력 5 W (일반)
배터리 운용 / 충전	7시간 (백라이트 50 %) / 4시간 (꺼짐) · 7시간 (켜짐)
무선 (선택)	Wi-Fi USB 어댑터
외함 보호 등급	IP51
안전 규격	IEC 61010-1 · IEC 61010-2-033 · 오염도 2 · 고도 2 km에서 CAT IV 600 V · 3 km에서 CAT III 600 V
환경 규격 / EMC	MIL-PRF-28800F Class 2 / EN 61326-1 · CISPR 11 Group 1, Class A
작동 온도	배터리 0~40 °C · 어댑터 0~50 °C
보관 온도	-20~60 °C
크기 / 무게	259 × 132 × 55 mm / 배터리 포함 1.4 kg

활용 분야

고속 제어 신호와
장기 이상 추적

산업용 장비 점검 — 40 MHz 대역으로 빠른 제어 신호의 이상을 현장에서 확인합니다.
센서 신호 분석 — 센서 출력의 노이즈와 글리치를 파형으로 추적합니다.
파형 규격 확인 — 커서로 펄스 폭과 상승 구간의 전압·시간 값을 읽어 기록합니다.
장기 이상 기록 — SD 카드에 며칠간 저장한 기록에서 간헐 이상이 나타난 시각을 찾습니다.

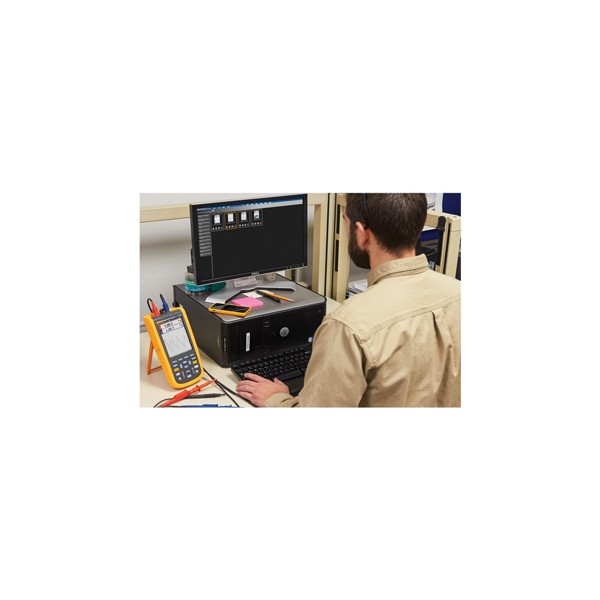

PC 옆에서 본체를 연결해 사용하는 작업 모습

선택 가이드

커서·SD 카드로 고르는
120B 시리즈 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
20 MHz 대역으로 충분할 때	123B	커서와 SD 카드 슬롯을 뺀 기본 구성이라 일반 제어 신호 점검에 맞습니다.
40 MHz 대역과 커서, SD 카드가 필요할 때	124B	40 MHz 대역에 커서 읽기와 SD 카드 슬롯을 갖춰 빠른 신호의 규격 판독과 며칠 단위 기록에 맞습니다.
전력과 전력 품질, 필드버스 점검까지 필요할 때	125B	124B의 기능에 전력, 고조파, BusHealth 테스트가 더해진 상위 모델입니다.
시리즈 전체를 비교할 때	120B 시리즈	세 모델의 공통 구조와 차이를 한 페이지에서 비교합니다.

구성·옵션

124B 구성품과
Wi-Fi 옵션

구분	내용
기본 구성품	휴대용 스코프미터 · 차폐형 테스트 리드 · 검은색 접지 리드 · 훅 클립(빨강·파랑) · 바나나–BNC 어댑터 · 10:1 전압 프로브 · USB 앵글 어댑터 · 전원 공급 장치 · 충전식 리튬이온 배터리 팩
선택 옵션	Wi-Fi USB 어댑터
모델	Fluke 124B

교정

커서 판독값 관리와
KOLAS 교정

커서로 읽은 값을 규격 판정에 사용하는 만큼, 측정 불확도의 근거가 되는 교정 이력을 장비별로 정리해 두세요. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 정기 교정 방법을 안내해 드립니다.

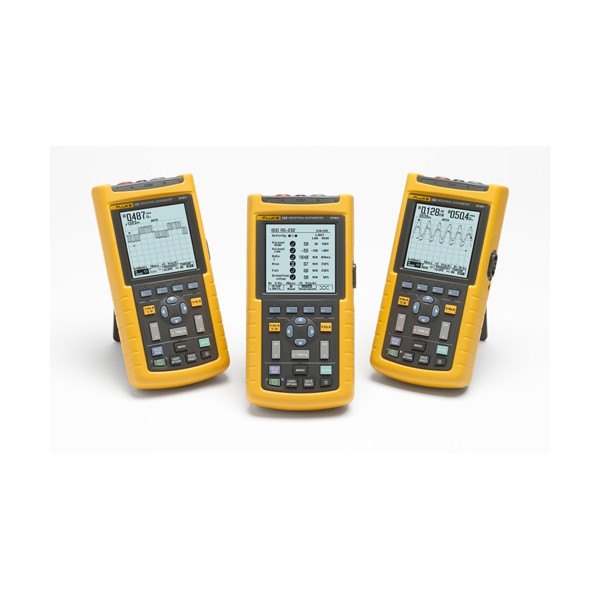

스코프미터 시리즈 세 대를 나란히 놓은 모습

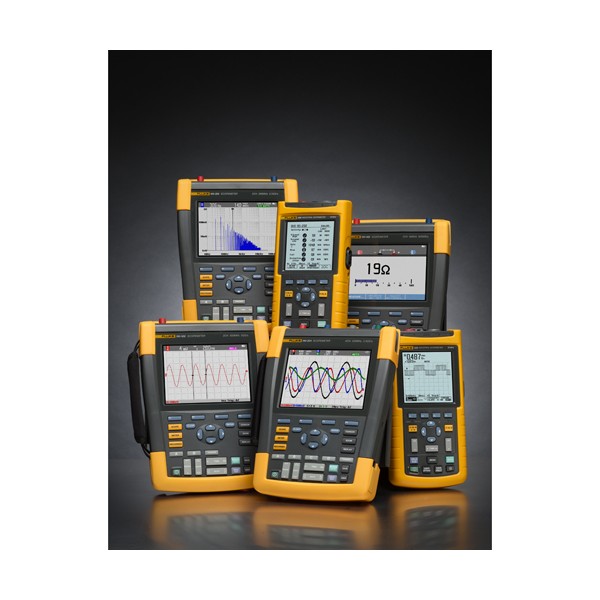

124B와 비교할
스코프미터

Fluke 124B는 123B와 어떤 점이 다릅니까?
대역폭이 40 MHz로 넓고 커서 읽기와 SD 카드 슬롯이 더해졌습니다. 123B는 20 MHz이며 두 기능이 없습니다.
124B는 SD 카드에 얼마나 길게 기록합니까?
20 ms/div 기준 최대 14일까지 기록합니다. 500 µs/div에서는 11시간이므로 기록 목적에 맞게 시간축을 설정하세요.
124B 기본 구성에 프로브가 들어 있습니까?
네, 10:1 전압 프로브가 기본 구성에 들어 있습니다. 전류 클램프는 포함되지 않습니다.
124B와 125B는 무엇이 다릅니까?
125B에는 전력, 전력 품질, BusHealth 테스트 기능이 더해지고 저항 범위도 50 Ω부터 시작합니다. 124B의 저항 범위는 500 Ω부터입니다.
