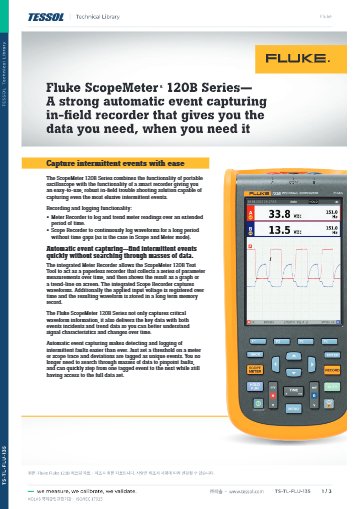

제품 자료: 레코딩 자료

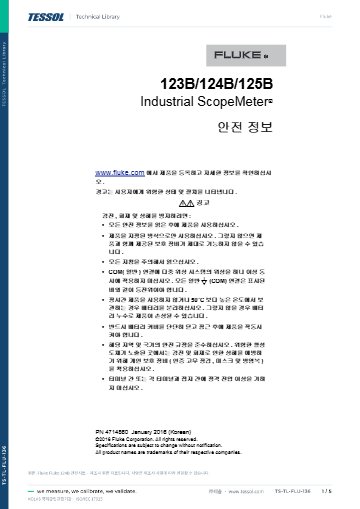

안전시트

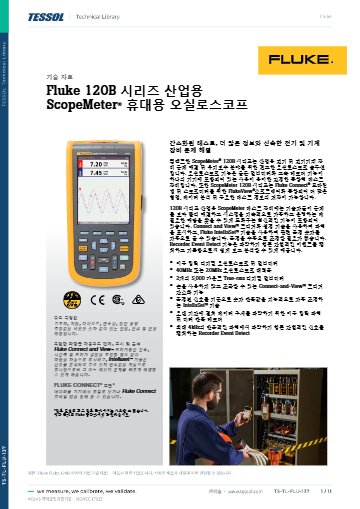

데이터 시트(기술자료)

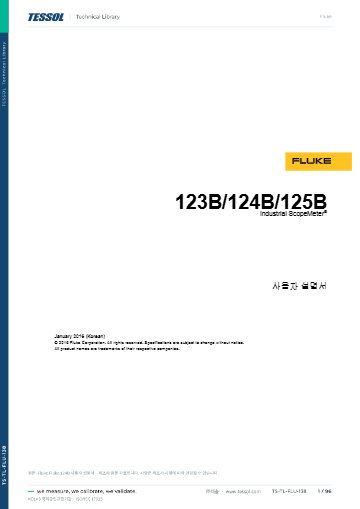

사용자 설명서

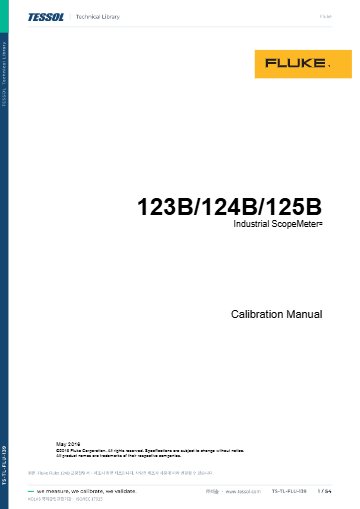

교정설명서

2024 FLUKE Catalogue

제품문의 구매하기

전력과 필드버스 통신까지
살피는 산업용 스코프미터

Fluke 125B 산업용 스코프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 125B는 DC~40 MHz 2입력 오실로스코프에 전력, 51차 고조파, BusHealth 필드버스 테스트 기능을 더한 산업용 스코프미터(전력 품질 겸용 핸드헬드 스코프)입니다. 전기 설비의 전압, 전류, 파형, 통신 상태를 한 대로 점검합니다.

i400s 교류 전류 클램프와 10:1 전압 프로브가 구성에 포함되어 있어 별도 구매 없이 전력 측정을 시작할 수 있습니다. 600 Vrms CAT IV 입력과 IP51 외함을 갖춰 배전반 앞 작업에 알맞고, 고조파와 간헐 고장까지 같은 장비로 추적합니다. 이 스코프미터는 (주)테솔이 국내에 공식 공급합니다.

51차

전력 품질 고조파 측정 범위

50 Ω

저항 측정 최소 범위

8.75 ns

프로브 제외 상승 시간 상한

7시간

배터리 운용 (백라이트 50 %)

특징

전압·전류·통신 상태를
함께 확인하는 스코프미터

핵심 특징	현장에서 달라지는 점
전력과 전력 품질 측정	와트, VA, VAR, 역률과 고조파를 함께 측정하므로 부하 상태를 종합적으로 판단할 수 있습니다.
BusHealth 테스트	산업용 버스 신호의 물리 계층을 기준값과 비교해 통신 불량이 배선 때문인지 가려낼 수 있습니다.
기록 모드	미터 값과 파형을 장시간 기록해 두면 간헐 고장의 추세를 시간순으로 확인할 수 있습니다.
레코더 이벤트 감지	최대 4 kHz 반복 파형에서 임계값을 벗어난 신호를 이벤트로 남겨, 이상이 생긴 순간을 다시 찾아갈 수 있습니다.
3 g 진동과 30 g 충격 내구	현장 이동이 잦거나 작업대에서 떨어질 위험이 있는 환경에서도 장비 손상 우려를 줄입니다.
Fluke Connect와 FlukeView 소프트웨어	데이터를 스마트폰 앱과 PC로 옮겨 분석하고 점검 보고서에 바로 첨부할 수 있습니다.

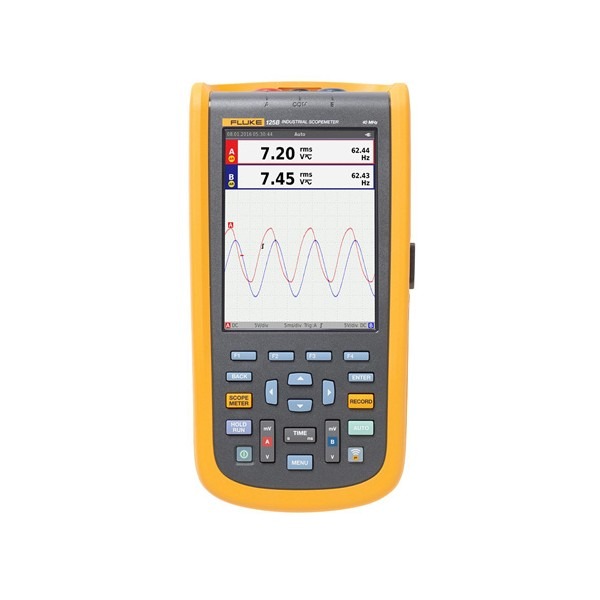

파형 그래프와 측정 값이 표시된 스코프미터 전면

전력 측정

부하 전력과 고조파를
한 화면에서 확인

125B는 단상 또는 평형 삼상 부하의 와트, VA, VAR, 역률을 계산하고, 고조파를 THD, K-factor, DC 성분과 함께 51차까지 표시합니다. 전압 프로브와 i400s 전류 클램프를 연결하면 전력 값이 바로 나오므로, 인버터 부하의 역률 저하와 고조파 오염을 같은 화면에서 비교할 수 있습니다.

전류 클램프로 분기 회로 부하 확인

분기 케이블에 클램프를 걸고 전압 프로브를 연결하면 와트와 VA가 함께 표시됩니다. 역률이 낮은 회로를 찾았다면 같은 장비의 스코프 화면으로 파형 왜곡을 확인하세요.

필드버스 점검

BusHealth로 확인하는
통신 신호 품질

BusHealth는 AS-i, CAN, Interbus S, Modbus RS-232·RS-485, Foundation Fieldbus H1, Profibus DP·PA 신호의 물리 계층을 기준값과 비교합니다. 통신 오류가 간헐적으로 생길 때 배선, 종단, 노이즈 가운데 어느 쪽이 원인인지 스코프 화면을 보지 않고도 판정 결과로 알 수 있습니다.

스코프 모드는 정상, 단일, 롤, 인벨로프, 글리치 오프를 지원하므로 판정 결과가 의심스러운 구간은 파형으로 다시 확인하세요.

사용 방법

Fluke 125B
FlukeView-2와 Fluke Connect 연결

125B는 광절연 USB로 화면 복사, 설정, 데이터를 PC에 보내고 Windows용 FlukeView-2에서 분석합니다. 선택 사양인 Wi-Fi USB 어댑터를 쓰면 Fluke Connect 앱과 연동해 화면 복사, 설정, 데이터를 스마트폰으로 받을 수 있습니다.

소프트웨어·도구	하는 일
FlukeView-2 for ScopeMeter Test Tools	화면 복사·파형 데이터 저장, 기준 파형 보관, 보고서용 이미지
Fluke Connect 앱	스마트폰에서 데이터 확인과 공유
Wi-Fi USB 어댑터 (선택)	PC·태블릿·스마트폰으로 무선 전송
OC4USB 광절연 USB 케이블	광절연 USB 포트와 PC 유선 연결
microSD 카드	레코더 기록과 설정·화면 저장(최대 32 GB)

처음 연결하는 순서

순서	할 일
1	fluke.com 다운로드 페이지에서 FlukeView-2(64비트 또는 32비트)를 내려받아 PC에 설치하세요.
2	BusHealth나 레코더로 측정한 결과를 내부 메모리 또는 microSD 카드에 저장합니다.
3	유선으로 옮길 때는 OC4USB 광절연 USB 케이블로 125B와 PC를 연결하고 FlukeView-2에서 데이터를 가져오세요.
4	무선으로 옮길 때는 Wi-Fi USB 어댑터를 USB 포트에 꽂고 스마트폰의 Fluke Connect 앱이나 PC로 전송합니다.
5	가져온 화면과 파형을 점검 보고서에 첨부하고, 정상 버스 파형은 기준 파형으로 보관하세요.

Wi-Fi USB 어댑터를 꽂는 USB 포트에는 안전을 위해 케이블을 연결하지 마세요. FlukeView-2는 120B 시리즈용으로 배포되므로 이전 FlukeView 5.4가 아닌 FlukeView-2를 설치합니다.

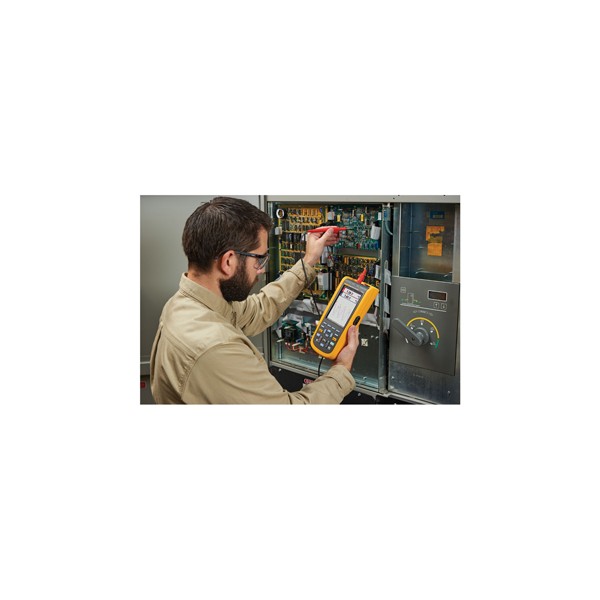

배전반 앞에서 스코프미터로 점검하는 작업자 모습

사양

125B 스코프·전력
측정 사양

항목	사양
대역폭 (DC 결합)	DC~40 MHz (-3 dB) · STL120-IV 리드 사용 시 12.5 MHz (-3 dB) / 20 MHz (-6 dB) · VP41 10:1 프로브 사용 시 40 MHz (-3 dB)
대역폭 (AC 결합)	10 Hz 미만 (-3 dB)
상승 시간	8.75 ns 미만 (프로브·리드 제외)
입력 임피던스	1 MΩ // 20 pF (프로브·리드 제외) · BB120 1 MΩ // 24 pF · STL120-IV 1 MΩ // 230 pF · VP41 5 MΩ // 15.5 pF
감도	5 mV~200 V/div
아날로그 대역 제한	10 kHz
입력 수 / 최대 입력 전압	2개 / 600 Vrms CAT IV · 최대 전압 750 Vrms (BB120 사용 시 600 Vrms)
최대 플로팅 전압	600 Vrms CAT IV · 400 Hz까지 750 Vrms
샘플링 (실시간)	40 MS/s · 1 µs~5 s/div · 롤 1~60 s/div
샘플링 (등가, 반복 신호)	최대 4 GS/s · 10 ns~500 ns/div
트리거 감도	DC~5 MHz 0.5 div 또는 5 mV · 40 MHz 1.5 div · 60 MHz 4 div
스코프 모드	정상 · 단일 · 롤 · 인벨로프 · 글리치 오프
스코프 커서 / SD 카드 슬롯	커서 읽기 지원 / SD 카드 슬롯 지원
내장 멀티미터	5,000 카운트 · DC 정확도 ±(0.5 % + 5 카운트)
DC 전압	500 mV · 5 V · 50 V · 500 V · 750 V 범위 · ±(0.5 % + 5 카운트)
True-rms AC 전압	1~60 Hz ±(1 % + 10 카운트) · 60 Hz~20 kHz ±(2.5 % + 15 카운트)
AC+DC 전압	DC~60 Hz ±(1 % + 10 카운트)
피크 전압	500 mV · 5 V · 50 V · 500 V · 2200 V 범위 · 최대/최소 ±5 % FS · 피크 투 피크 ±10 % FS · 500 카운트
주파수 측정 범위	1 Hz~70 MHz · 1 Hz~1 MHz ±(0.5 % + 2 카운트)
RPM 범위	최대 50.00 kRPM · ±(0.5 % + 2 카운트)
듀티 사이클	2~98 %
저항 범위	50 Ω~30 MΩ
저항 정확도	±(0.6 % + 5 카운트) · 50 Ω 범위 ±(2 % + 20 카운트)
연속성	30 Ω 미만에서 부저 · 50 Ω 범위 ±5 Ω
다이오드	0.5 mA에서 2.8 V 초과 · 개방 전압 4 V 미만
정전용량	50 nF · 500 nF · 5 µF · 50 µF · 500 µF
온도	옵션 온도 프로브 사용 · 1 mV/°C
125B 전용 기능	전력 (W · VA · VAR · PF) · 전력 품질 · BusHealth 테스트
전력 품질 고조파	DC~51차 · THD · K-factor · DC 성분
BusHealth 지원 버스	AS-i · CAN · Interbus S · Modbus RS-232 · RS-485 · Foundation Fieldbus H1 · Profibus DP · PA
AutoHold (A 기준)	측정값 고정, 안정 시 경고음 · 임계값 AC 1 Vpp, DC 100 mV
영점 설정 / 고정 소수점	실제값 기준 / 감쇠 키로 활성화
측정 속도	최대 초당 2회
미터 레코드 크기 / 이벤트	채널당 2M 판독 / 1,024
최대 샘플링 속도 (파형)	초당 400K 샘플
내부 메모리	400M 샘플 · 500 µs/div에서 15분 · 20 ms/div에서 11시간
SD 카드 메모리	1.5G 샘플 · 500 µs/div에서 11시간 · 20 ms/div에서 14일 · 파형 이벤트 최대 64
레코더	미터 레코더 · 스코프 레코더 · microSD 확장 · 기록 세션 최대 14일
디스플레이	5.7인치 컬러 TFT · 640 × 480 픽셀
설정·화면 저장	내부 20세트 · microSD 최대 32 GB
데이터 전송	광 절연 USB · 화면 복사, 설정, 데이터
전력 소비	5 W (일반)
입력 전압 (외부 어댑터)	10~21 V DC (BC430)
배터리	BP290 리튬이온 10.8 V · 7시간 (백라이트 50 %) · 충전 4시간 (꺼짐) / 7시간 (켜짐)
무선 (선택)	Wi-Fi USB 어댑터
외함 보호 등급	IP51
작동 온도	배터리 0~40 °C · 어댑터 0~50 °C
보관 온도	-20~60 °C
고도	2 km에서 CAT IV 600 V · 3 km에서 CAT III 600 V
안전 규격	IEC 61010-1 · IEC 61010-2-033 · 오염도 2
환경 규격	MIL-PRF-28800F Class 2
EMC	EN 61326-1 · CISPR 11 Group 1, Class A
크기 / 무게	259 × 132 × 55 mm / 배터리 포함 1.4 kg

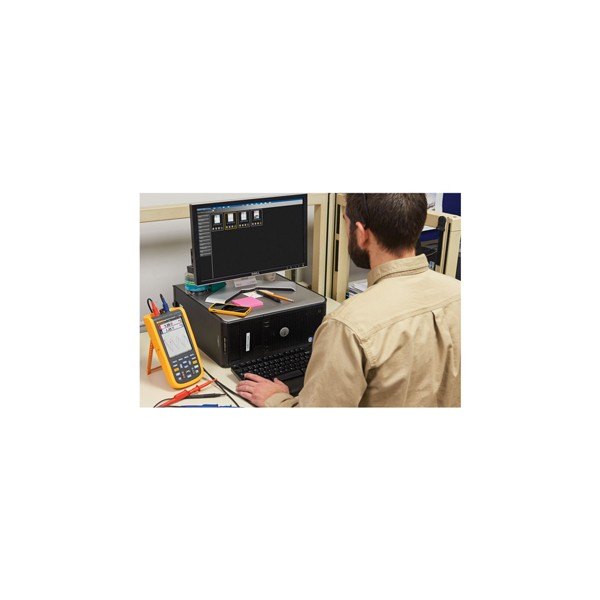

PC 옆에서 본체를 연결해 사용하는 작업 모습

활용 분야

배전·구동·통신 설비
종합 점검

배전반·전원 점검 — i400s 클램프로 분기 회로의 전력과 전원 품질을 확인합니다.
모터 드라이브 점검 — 인버터 출력의 고조파와 PWM 신호를 파형으로 확인합니다.
필드버스 점검 — 산업용 버스 신호의 물리 계층을 기준값과 비교합니다.
간헐적 고장 추적 — 기록 모드로 긴 시간 동안 이벤트를 찾습니다.

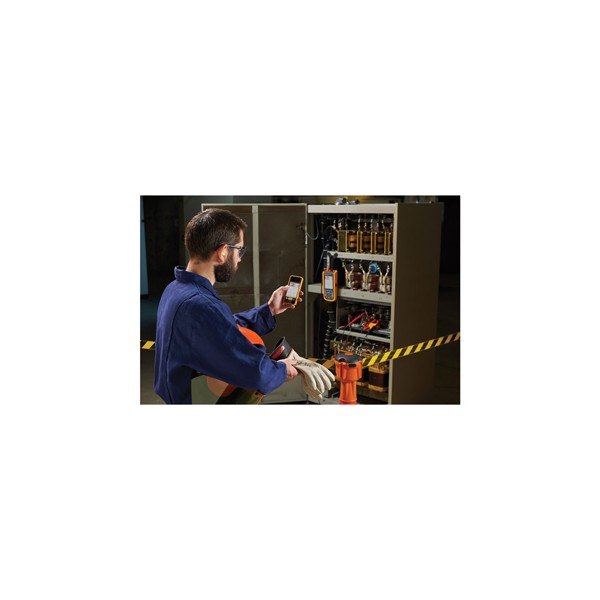

제어반 앞에서 본체를 들고 확인하는 작업자 모습

선택 가이드

120B 계열 모델별
기능 차이

항목	123B	124B	125B
대역폭	20 MHz	40 MHz	40 MHz
스코프 커서 측정	해당 없음	지원	지원
SD 카드 슬롯	해당 없음	지원	지원
10:1 전압 프로브	미포함	포함	포함
전력·고조파 측정	해당 없음	해당 없음	지원
BusHealth 테스트	해당 없음	해당 없음	지원
i400s AC 전류 클램프	해당 없음	해당 없음	포함

전력 측정과 BusHealth가 필요하면 125B를 선택하세요. 파형 분석만 한다면 124B로도 충분합니다.

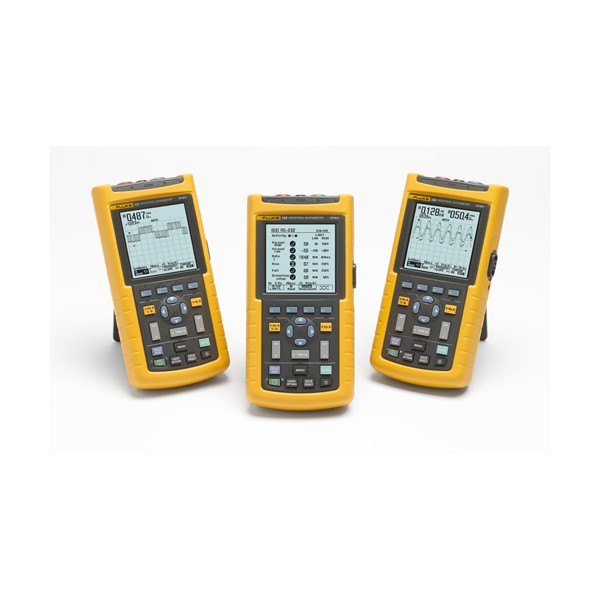

스코프미터 시리즈 세 대를 나란히 놓은 모습

구성·옵션

125B 기본 구성과
클램프·옵션

구분	내용
기본 구성품	휴대용 오실로스코프 본체 (Fluke 125B)
리드·프로브	차폐형 테스트 리드 · 접지 테스트 리드 · 훅 클립(빨강·파랑) · 10:1 전압 프로브
클램프·어댑터	i400s AC 전류 클램프 · 바나나–BNC 어댑터 1개 · USB 앵글 어댑터
전원	전원 공급 장치·배터리 충전기 · 충전식 리튬이온 배터리 팩
선택 옵션	Wi-Fi USB 어댑터

교정

전류 클램프까지 묶은
KOLAS 교정 관리

전력과 고조파를 측정하는 장비는 전압 입력과 전류 클램프를 조합한 오차를 함께 관리해야 합니다. 클램프도 교정 대상에 넣어 이력을 남기세요. 교정 범위와 일정은 (주)테솔이 KOLAS 인정 범위 안에서 확인해 안내해 드립니다.

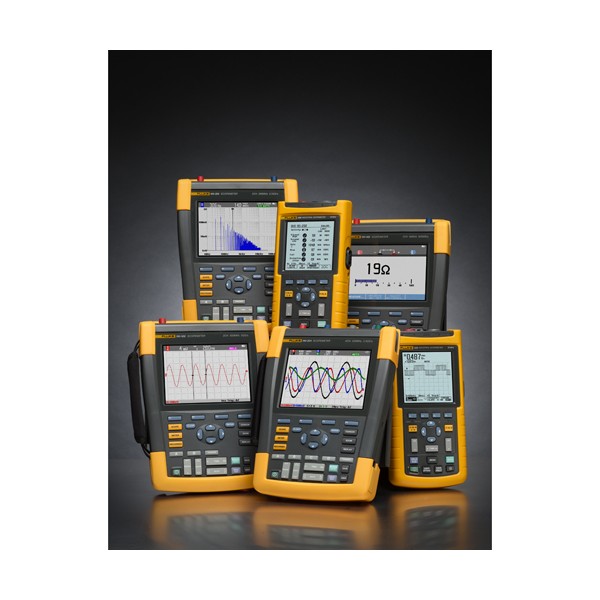

여러 스코프미터를 모아 둔 시리즈 제품 모습

125B와 함께 검토할
휴대용 스코프

125B에만 있는 기능은 무엇입니까?
전력(W, VA, VAR, PF)과 전력 품질 측정, BusHealth 필드버스 테스트가 125B에만 있습니다. 저항 범위도 50 Ω부터 시작합니다.
125B 구성에 전류 클램프와 전압 프로브가 들어 있습니까?
네, 10:1 전압 프로브와 i400s AC 전류 클램프가 포함됩니다. 별도로 구매하지 않아도 바로 전력 측정을 시작할 수 있습니다.
125B는 배터리로 얼마나 사용할 수 있습니까?
백라이트 밝기를 50 %로 설정하면 7시간 사용할 수 있습니다. 충전 시간은 전원을 끈 상태에서 4시간, 켠 상태에서 7시간입니다.
Fluke 125B의 안전 등급은 어떻게 됩니까?
입력은 최대 600 Vrms CAT IV, 최대 전압은 750 Vrms이며 외함은 IP51입니다. 배전반 작업에서는 사용 전압이 이 한도를 넘지 않는지 먼저 확인하세요.
