Fluke 123B 산업용 스코프미터

견적 받기

Fluke 국내 공식 대리점

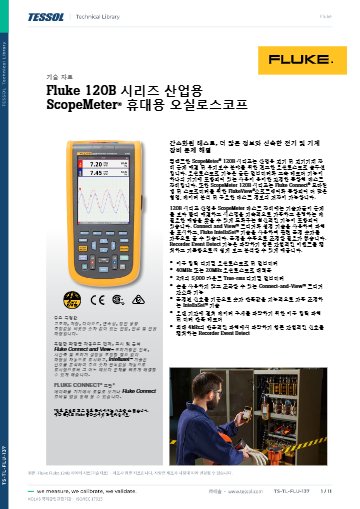

Fluke 123B는 DC~20 MHz 2입력 오실로스코프, 5,000 카운트 멀티미터, 레코더를 한 대에 갖춘 산업용 스코프미터(핸드헬드 오실로스코프)입니다. 600 Vrms CAT IV 입력으로 전기·전자 설비의 신호를 현장에서 점검합니다.

실시간 40 MS/s 샘플링과 반복 신호용 최대 4 GS/s 등가 샘플링으로 20 MHz 이하 제어 신호의 모양을 세밀하게 표시합니다. 리튬이온 배터리로 7시간 동작하고 IP51 외함을 갖춰 설비 사이를 옮겨 다니며 점검하기에 알맞습니다. 이 스코프미터는 (주)테솔이 국내에 공식 공급합니다.

20 MHz

DC 결합 대역폭 (-3 dB)

5,000 카운트

내장 멀티미터 해상도

25 ns

포착하는 글리치 폭

7시간

배터리 운용 (백라이트 50 %)

특징

두 신호를 나란히 읽는
20 MHz 스코프미터

핵심 특징현장에서 달라지는 점
2입력 스코프입력 신호와 출력 신호를 한 화면에 겹쳐 표시하므로 어느 단계에서 신호가 변형되는지 바로 알 수 있습니다.
Connect-and-View 트리거신호 패턴을 인식해 트리거를 자동으로 설정하므로 설정 문제로 파형을 놓치는 일이 줄어듭니다.
IntellaSet 자동 판독파형에 맞는 Vrms, Vpeak-peak, Hz 값을 자동으로 골라 표시해 판독 시간이 짧아집니다.
25 ns 글리치 캡처순간적으로 섞여 드는 노이즈 펄스를 파형으로 잡아 두므로 간헐 오동작의 원인을 추적할 수 있습니다.
미터와 스코프 레코더미터 값과 파형을 장시간 기록해 두면 설비를 가동한 상태에서 추세를 비교할 수 있습니다.
AutoHold안정된 값을 고정하고 경고음으로 알려 주므로 프로브에서 시선을 떼지 않고 측정을 마칠 수 있습니다.

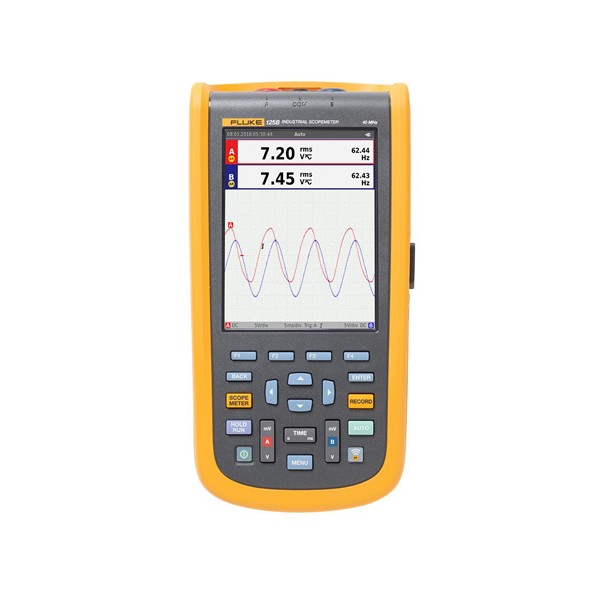

Fluke 123B - 파형 그래프와 측정 값이 표시된 스코프미터 전면
파형 그래프와 측정 값이 표시된 스코프미터 전면

대역폭 선택

20 MHz에 알맞은 신호와
프로브 조합

123B의 상승 시간은 프로브와 리드를 제외하고 17.5 ns 미만입니다. 수 MHz 이하의 제어 신호, 모터 구동 파형, 센서 출력은 이 대역으로 충분하지만, 수십 MHz급 클록이나 빠른 에지에는 124B의 40 MHz 대역이 필요합니다.

연결 방식에 따라 실효 대역도 달라집니다. 프로브 없이 입력에 직접 연결하면 20 MHz(-3 dB), 차폐 STL120-IV 리드를 사용하면 12.5 MHz(-3 dB)이며, VP41 10:1 프로브는 20 MHz를 유지합니다. 입력 임피던스도 직접 연결 시 1 MΩ // 20 pF, VP41 사용 시 5 MΩ // 15.5 pF로 다르므로, 회로 부하를 줄여야 하는 고임피던스 점검에는 프로브를 사용하세요.

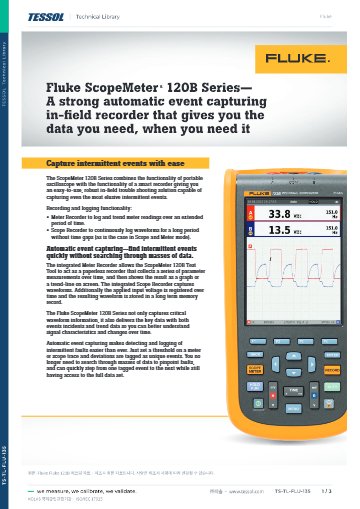

기록 운용

간헐 고장을 잡는
123B 레코더 설정

레코더는 내부 메모리 400M 샘플을 사용하며 500 µs/div에서 15분, 20 ms/div에서 11시간 동안 기록합니다. 시간축을 넓힐수록 긴 구간을 기록하지만 빠른 변화의 세부는 줄어들므로, 의심되는 현상이 이어지는 시간에 맞춰 설정하세요.

설정값을 벗어난 순간을 이벤트로 표시

Recorder Event Detect가 임계값을 넘은 편차를 이벤트로 표시하고, 미터 기록에는 최대 1,024개까지 저장합니다. 며칠에 한 번 나타나는 이상도 이벤트 목록에서 시각을 찾아 해당 파형만 확대해 확인할 수 있습니다.

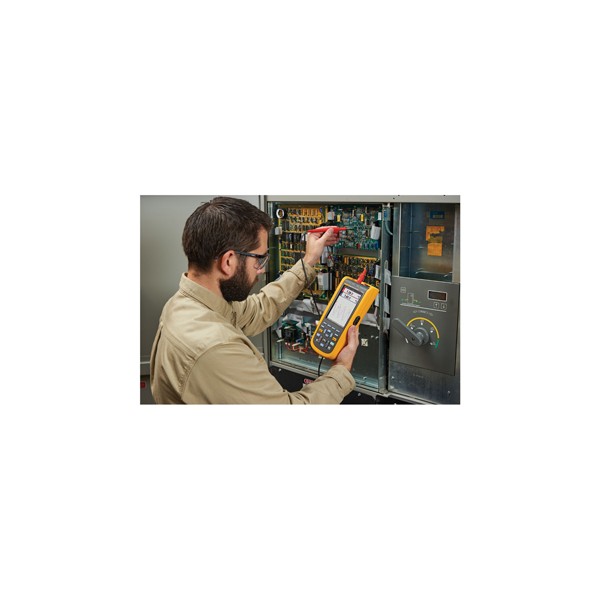

Fluke 123B - 배전반 앞에서 스코프미터로 점검하는 작업자 모습
배전반 앞에서 스코프미터로 점검하는 작업자 모습

사용 방법

Fluke 123B
FlukeView-2로 화면과 기록 옮기기

123B는 광절연 USB로 화면 복사, 설정, 데이터를 PC에 보내고 Windows용 FlukeView-2에서 파형을 정리합니다. 123B에는 SD 카드 슬롯이 없으므로 레코더 기록과 데이터 세트 20개(화면 파형과 설정)는 내부 메모리에 저장한 뒤 PC로 옮깁니다.

소프트웨어·도구하는 일
FlukeView-2 for ScopeMeter Test Tools화면 복사와 파형 데이터 저장, 기준 파형 보관, 보고서용 이미지
OC4USB 광절연 USB 케이블광절연 USB 포트와 PC 연결
Wi-Fi USB 어댑터 (선택)화면 복사, 설정, 데이터 무선 전송
Fluke Connect 앱스마트폰에서 데이터 확인과 공유

처음 연결하는 순서

순서할 일
1fluke.com 다운로드 페이지에서 FlukeView-2(64비트 또는 32비트)를 내려받아 PC에 설치하세요.
2레코더를 켜 둔 채 설비를 가동해 미터 값과 파형을 내부 메모리에 기록합니다.
3OC4USB 광절연 USB 케이블로 123B의 광절연 USB 포트를 PC에 연결하세요.
4FlukeView-2에서 화면 복사, 설정, 기록 데이터를 PC로 가져와 저장합니다.
5가져온 화면 이미지를 점검 보고서에 넣고, 정상 파형은 기준 파형으로 보관해 다음 점검 때 비교하세요.

Wi-Fi USB 어댑터를 쓰는 USB 포트에는 안전을 위해 케이블을 연결하지 마세요. 유선 연결은 광절연 USB 포트로 합니다.

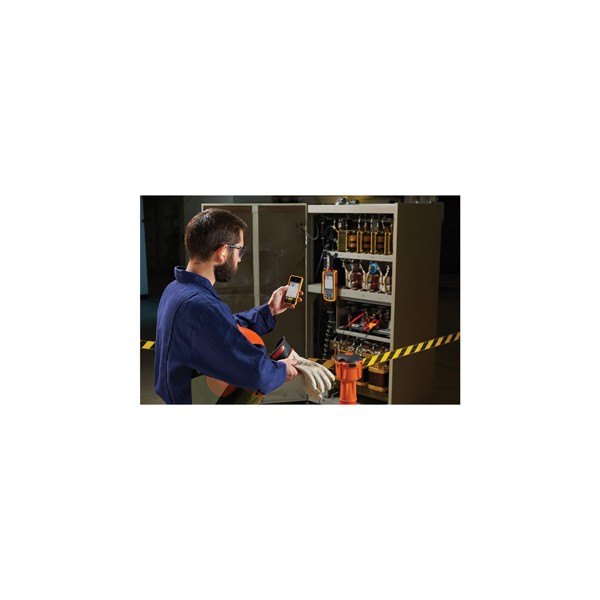

Fluke 123B - 제어반 앞에서 본체를 들고 확인하는 작업자 모습
제어반 앞에서 본체를 들고 확인하는 작업자 모습

사양

123B 스코프·멀티미터
상세 사양

항목사양
대역폭 (DC 결합)DC~20 MHz (-3 dB) · STL120-IV 리드 사용 시 12.5 MHz (-3 dB) / 20 MHz (-6 dB) · VP41 10:1 프로브 사용 시 20 MHz (-3 dB)
대역폭 (AC 결합)10 Hz 미만 (-3 dB)
상승 시간17.5 ns 미만 (프로브·리드 제외)
입력 임피던스직접 연결 1 MΩ // 20 pF · BB120 1 MΩ // 24 pF · STL120-IV 1 MΩ // 230 pF · VP41 5 MΩ // 15.5 pF
감도5 mV~200 V/div
아날로그 대역 제한10 kHz
입력 수 / 최대 입력 전압2개 / 600 Vrms CAT IV · 최대 전압 750 Vrms (BB120 사용 시 600 Vrms)
최대 플로팅 전압600 Vrms CAT IV · 400 Hz까지 750 Vrms
샘플링 (실시간)40 MS/s · 1 µs~5 s/div · 롤 1~60 s/div
샘플링 (등가, 반복 신호)최대 4 GS/s · 20 ns~500 ns/div
트리거 감도DC~5 MHz 0.5 div 또는 5 mV · 40 MHz 4 div · 60 MHz 해당 없음
트리거 극성상승 · 하강
글리치 캡처최대 25 ns
스코프 커서해당 없음
내장 멀티미터5,000 카운트
DC 전압500 mV · 5 V · 50 V · 500 V · 750 V 범위 · ±(0.5 % + 5 카운트)
True-rms AC 전압1~60 Hz ±(1 % + 10 카운트) · 60 Hz~20 kHz ±(2.5 % + 15 카운트)
AC+DC 전압DC~60 Hz ±(1 % + 10 카운트)
피크 전압500 mV · 5 V · 50 V · 500 V · 2200 V 범위 · 최대/최소 ±5 % FS · 피크 투 피크 ±10 % FS · 500 카운트
주파수최대 50 MHz · 1 Hz~1 MHz ±(0.5 % + 2 카운트)
RPM최대 50.00 kRPM · ±(0.5 % + 2 카운트)
듀티 사이클2~98 %
저항 범위500 Ω · 5 kΩ · 50 kΩ · 500 kΩ · 5 MΩ · 30 MΩ (500 Ω~30 MΩ)
다이오드0.5 mA에서 2.8 V 초과 · 개방 전압 4 V 미만
정전용량50 nF · 500 nF · 5 µF · 50 µF · 500 µF
온도옵션 온도 프로브 사용 · 1 mV/°C
미터 기능영점 설정(실제값 기준) · 고정 소수점(감쇠 키) · AutoHold (AC 1 Vpp, DC 100 mV 임계값)
측정 속도최대 초당 2회
레코더미터 레코더 · 스코프 레코더 · 기록 세션 내부 메모리 기준
레코더 샘플링 속도 (파형)최대 초당 400K 샘플
내부 메모리400M 샘플 · 500 µs/div에서 15분 · 20 ms/div에서 11시간
미터 레코드 크기 / 이벤트1채널 2M 판독 / 최대 1,024개
SD 카드 메모리해당 없음 (124B · 125B 전용)
디스플레이5.7인치 컬러 TFT · 640 × 480 픽셀
설정 저장내부 20세트
데이터 전송광 절연 USB · 화면 복사, 설정, 데이터
전원리튬이온 배터리 BP290 10.8 V · 외부 어댑터 입력 10~21 V DC (BC430) · 소비전력 5 W (일반)
배터리 운용 / 충전7시간 (백라이트 50 %) / 4시간 (꺼짐) · 7시간 (켜짐)
무선 (선택)Wi-Fi USB 어댑터
외함 보호 등급IP51

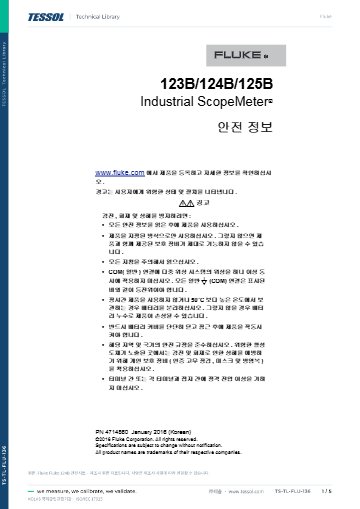

안전 규격IEC 61010-1 · IEC 61010-2-033 · 오염도 2 · 고도 2 km에서 CAT IV 600 V · 3 km에서 CAT III 600 V
환경 규격 / EMCMIL-PRF-28800F Class 2 / EN 61326-1 · CISPR 11 Group 1, Class A
작동 온도배터리 0~40 °C · 어댑터 0~50 °C
보관 온도-20~60 °C
크기 / 무게259 × 132 × 55 mm / 배터리 포함 1.4 kg

활용 분야

산업 설비 점검과
신호 추적 현장

  • 산업용 장비 점검 — 제어 신호와 구동 파형의 이상을 현장에서 확인합니다.
  • 센서 신호 분석 — 센서 출력의 노이즈와 글리치를 파형으로 추적합니다.
  • 간헐 이상 기록 — 레코더를 켜 두고 설비에 이상이 나타난 시각의 파형을 다시 확인합니다.
  • 전압·저항 병행 측정 — 내장 멀티미터로 전압과 저항을 같은 장비에서 확인합니다.

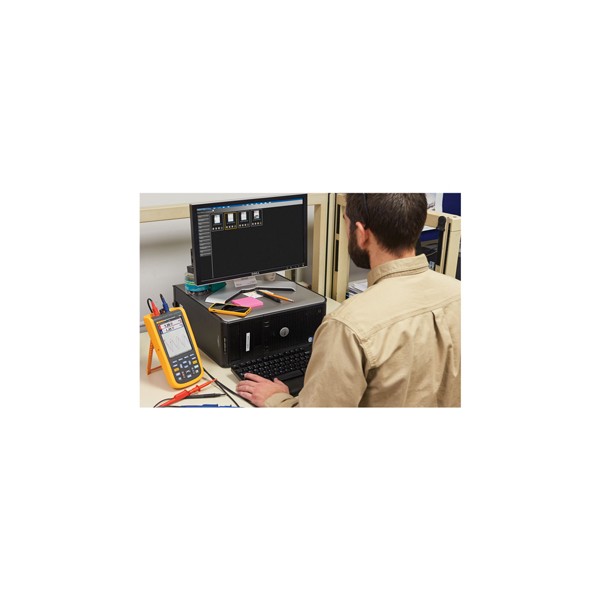

Fluke 123B - PC 옆에서 본체를 연결해 사용하는 작업 모습
PC 옆에서 본체를 연결해 사용하는 작업 모습

선택 가이드

20 MHz 123B와
상위 120B 모델 비교

이럴 때 (현장 조건)권장 모델선택 이유
20 MHz로 충분하고 커서 읽기가 필요 없을 때123B20 MHz 대역에 5,000 카운트 멀티미터와 레코더를 갖춘 기본 구성이라 일반 제어 신호 점검에 충분합니다.
40 MHz 대역과 커서, SD 카드가 필요할 때124B대역이 40 MHz로 넓고 커서 읽기와 SD 카드 슬롯이 더해져 빠른 신호와 긴 기록에 맞습니다.
전력과 전력 품질, 필드버스 점검까지 필요할 때125B40 MHz 대역에 전력, 고조파, BusHealth 테스트가 더해진 상위 모델입니다.
시리즈 전체를 비교할 때120B 시리즈세 모델의 공통 구조와 차이를 한 페이지에서 비교합니다.

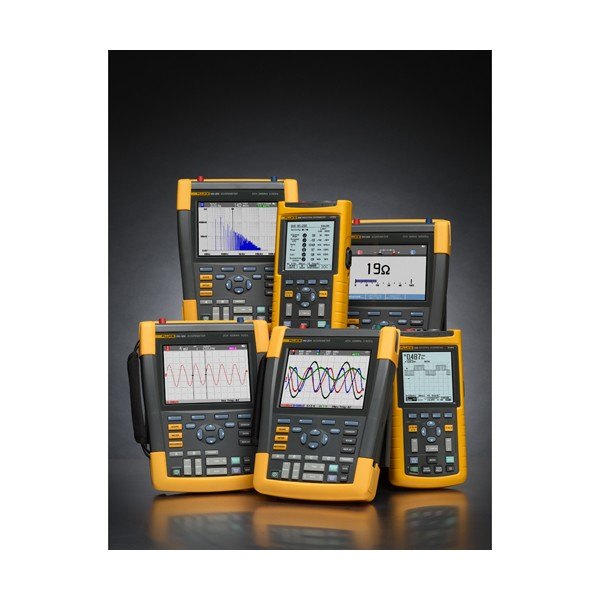

Fluke 123B - 여러 스코프미터를 모아 둔 시리즈 제품 모습
여러 스코프미터를 모아 둔 시리즈 제품 모습

구성·옵션

123B 기본 구성품과
선택 옵션

구분내용
기본 구성품휴대용 스코프미터 · 차폐형 테스트 리드 · 검은색 접지 리드 · 훅 클립 · 바나나–BNC 어댑터 · USB 앵글 어댑터 · 전원 공급 장치 · 충전식 리튬이온 배터리 팩
선택 옵션Wi-Fi USB 어댑터 · 10:1 전압 프로브 VP41
모델Fluke 123B

교정

스코프미터 교정과
KOLAS 안내

스코프와 멀티미터를 겸하는 장비는 측정 기능별 오차가 모두 점검 대상이므로, 교정 이력을 장비 단위로 묶어 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법과 일정을 안내해 드립니다.

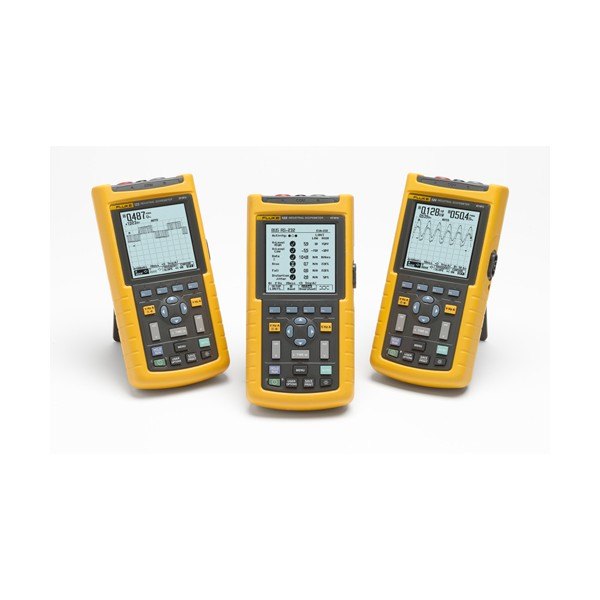

Fluke 123B - 스코프미터 시리즈 세 대를 나란히 놓은 모습
스코프미터 시리즈 세 대를 나란히 놓은 모습
