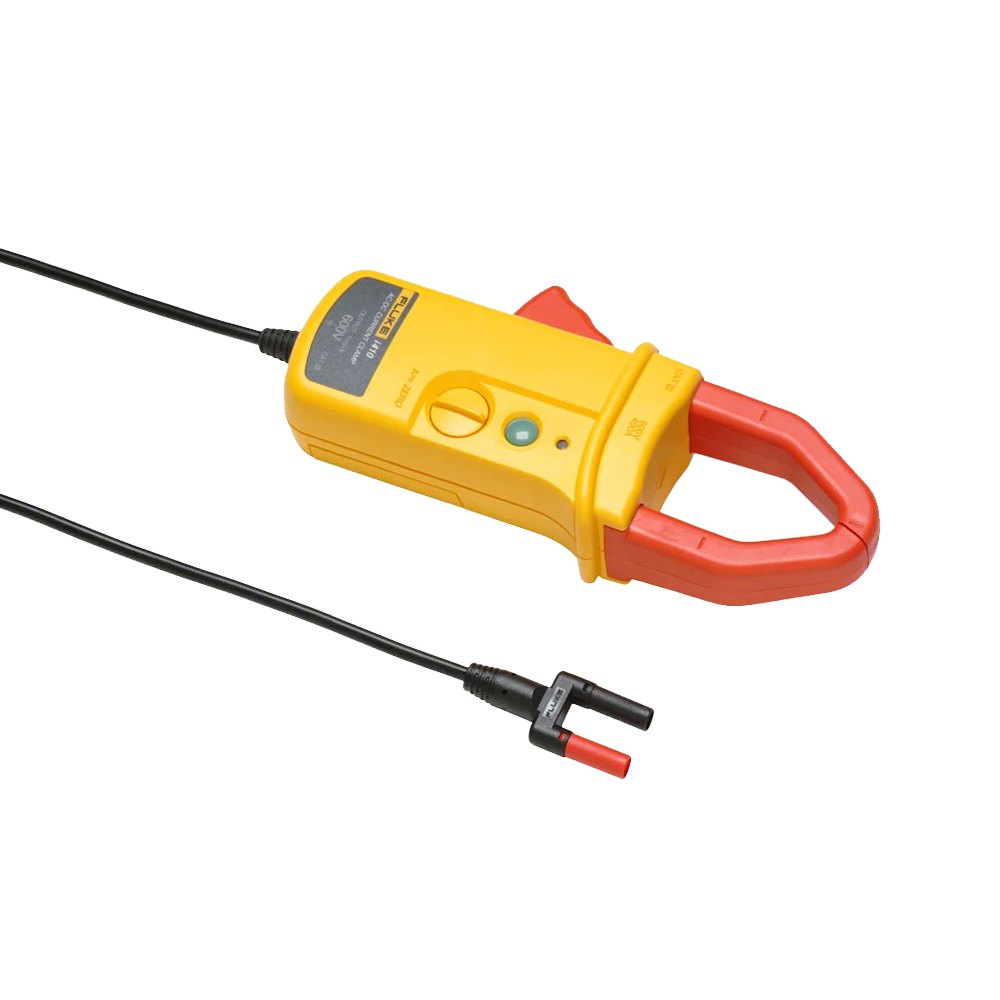

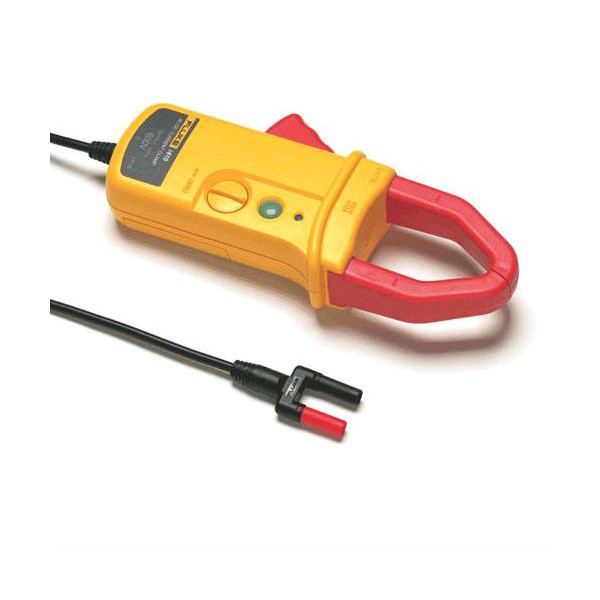

Fluke i410은 홀 효과 센서로 1~400 A의 AC·DC 전류를 회로를 끊지 않고 측정하는 AC/DC 전류 클램프(전류 프로브)입니다. 출력 1 mV/A의 바나나 플러그를 멀티미터에 꽂아 배전반과 모터 회로의 전류를 판독합니다.
멀티미터가 읽은 밀리볼트 값이 곧 전류 값이므로 환산 없이 판독합니다. 측정 대역이 DC부터 3 kHz까지여서 직류 전류도 같은 클램프로 읽을 수 있습니다. 이 클램프는 (주)테솔이 국내에 공식 공급합니다.
특징
AC·DC를 함께 읽는 i410 홀 센서 클램프
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| AC·DC 겸용 | 교류와 직류 전류를 한 클램프로 측정하므로 인버터 전원과 배터리 회로를 점검할 때 클램프를 따로 준비하지 않습니다. |
| 비접촉 측정 | 회로를 끊지 않고 도체를 조 사이에 끼우므로 가동 중인 설비의 부하 전류를 멈추지 않고 확인할 수 있습니다. |
| 1 mV/A 출력 | 멀티미터에 표시된 값을 그대로 전류로 읽어 환산 계산 오류를 막습니다. |
| 영점 조정 | DC 측정 전에 영점을 맞춰 자기 잔류에 의한 오프셋 오차를 줄입니다. |
| 보호 바나나 플러그 | 멀티미터 입력에 바로 꽂을 수 있고, 플러그가 보호되어 단자 접촉 위험이 줄어듭니다. |
| 9 V 전지 60시간 | 전지 하나로 한 주 이상의 점검 업무를 이어 갈 수 있습니다. |

측정 운용
mV 값의 전류 환산과 영점 조정
출력이 1 mV/A이므로 멀티미터가 250 mV를 표시하면 도체에 250 A가 흐릅니다. DC 전류는 도체를 조에 끼우기 전에 영점 조정을 하고, 도체는 최대 30 mm(2 × 25 mm) 안에 들어가는 한 가닥만 끼워 측정하세요. 정확도는 3.5 % + 0.5 A(읽음값 % + 바닥값)이므로 낮은 전류 구간에서는 바닥값의 비중이 커집니다.

조 사이에 도체 한 가닥만 끼우는 측정
조는 최대 30 mm 도체까지 받으며, 둘 이상의 도체를 함께 끼우면 전류가 상쇄되어 읽을 수 없습니다. 영점은 다이얼로 맞추고, 보호 바나나 플러그 케이블(1.6 m)로 멀티미터와 연결합니다.
사양
i410 1~400 A와 DC~3 kHz 측정 사양
| 항목 | 사양 |
|---|---|
| 측정 방식 | 홀 센서 |
| 정격 전류 범위 | 400 A AC/DC |
| 연속 전류 범위 | 1 A ~ 400 A AC/DC |
| 최대 파손 방지 전류 | 400 A |
| 측정 가능 최소 전류 | 0.5 A |
| 기본 정확도 | 3.5 % + 0.5 A (읽음값 % + 바닥값) |
| 사용 주파수 | DC ~ 3 kHz |
| 출력 레벨 | 1 mV/A |
| 영점 조정 | 지원 |
| 출력 단자 | 보호 바나나 플러그 |
| 최대 도체 지름 | 30 mm (2 × 25 mm) |
| 출력 케이블 길이 | 1.6 m |
| 안전 등급 | CAT III 600 V |
| 최대 전압 | 600 V |
| 전원 | 9 V 전지, 사용 시간 60시간 |
| 보증 | 1년 |
활용 분야
멀티미터의 범위를 넓히는 현장
- 배전반 점검 — 분기 회로의 부하 전류를 멀티미터로 판독합니다.
- 모터·펌프 점검 — 가동 중 흐르는 전류를 정지 없이 측정합니다.
- 제어반 시운전 — 설치 후 부하 전류를 확인해 기준값과 비교합니다.
- 전기 설비 유지보수 — 정기 점검 때 전류 흐름 변화를 기록합니다.
선택 가이드
전류 범위와 출력 단자에 따른 모델 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 400 A 이하 전류를 멀티미터로 측정할 때 | i410 | 1 mV/A 출력과 DC ~ 3 kHz를 갖춘 기본형으로, 400 A 이하 측정에 충분합니다. |
| 교류 600 A나 직류 1000 A가 필요할 때 | i1010 | 600 A AC와 1000 A DC까지 정확도 2 % + 0.5 A로 측정해 대전류에 맞습니다. |
| 오실로스코프에 BNC로 연결할 때 | i310s | 30 A·300 A 두 범위를 BNC로 출력해 파형 관찰에 맞습니다. |
| 30 A 미만 소전류를 측정할 때 | i30 · i30s | 30 mA ~ 30 A DC까지 100 mV/A로 측정해 소전류 점검에 맞습니다. |
구성·옵션
i410 기본 구성과 i410-KIT
- 기본 구성 — 본체와 1.6 m 출력 케이블(보호 바나나 플러그).
- 선택 구성 — 케이스를 포함한 i410-KIT.
교정
i410 교정 주기와 KOLAS 교정
전류 클램프는 센서의 이득 오차가 그대로 측정값 오차로 이어집니다. 설비 점검 기록을 근거로 삼는 현장이라면 교정 주기를 정해 관리하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
관련 제품
i410과 함께 보는 전류 클램프
- Fluke i1010 AC/DC 전류 클램프 (1000 A DC)
- Fluke i310s AC/DC 전류 프로브 (BNC, 300 A)
- Fluke 80i-2010s 2000 A AC/DC 전류 클램프
i410은 i1010과 어떤 점이 다릅니까?
범위와 정확도가 다릅니다. i410은 400 A AC/DC에 3.5 % + 0.5 A이고, i1010은 600 A AC·1000 A DC에 2 % + 0.5 A입니다.
i410을 오실로스코프에 연결할 수 있습니까?
아닙니다. 출력이 보호 바나나 플러그라 멀티미터 연결용입니다. 오실로스코프에는 BNC 출력의 i310s나 80i 계열을 사용하세요.
i410으로 직류 전류도 측정할 수 있습니까?
네, 홀 효과 방식이라 AC와 DC를 모두 측정합니다. DC를 측정하기 전에는 영점을 맞추세요.
i410은 케이스가 포함된 구성이 있습니까?
네, i410-KIT가 케이스를 포함합니다. 본체만 필요하면 단품으로 구성하세요.
제품 자료
FAQ 자주묻는 질문
-
i410은 i1010과 어떤 점이 다릅니까?
범위와 정확도가 다릅니다. i410은 400 A AC/DC에 3.5 % + 0.5 A이고, i1010은 600 A AC·1000 A DC에 2 % + 0.5 A입니다.
-
i410을 오실로스코프에 연결할 수 있습니까?
아닙니다. 출력이 보호 바나나 플러그라 멀티미터 연결용입니다. 오실로스코프에는 BNC 출력의 i310s나 80i 계열을 사용하세요.
-
i410으로 직류 전류도 측정할 수 있습니까?
네, 홀 효과 방식이라 AC와 DC를 모두 측정합니다. DC를 측정하기 전에는 영점을 맞추세요.
-
i410은 케이스가 포함된 구성이 있습니까?
네, i410-KIT가 케이스를 포함합니다. 본체만 필요하면 단품으로 구성하세요.
