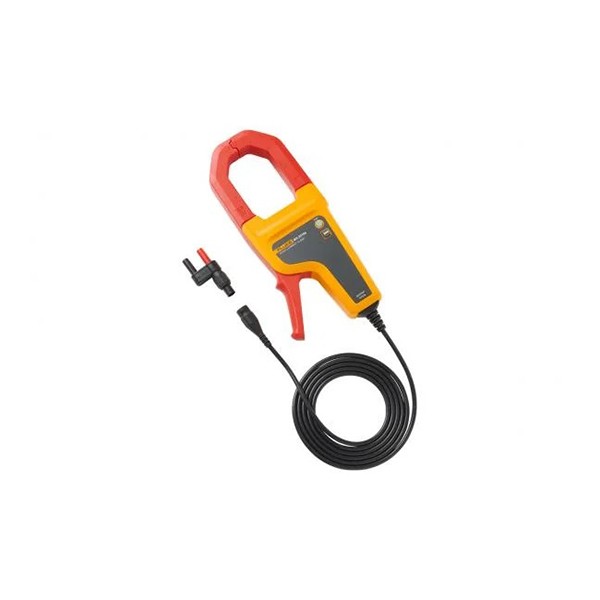

FLUKE-80i-2010s 2000A AC/DC 전류 클램프

FLUKE-80i-2010s 2000A AC/DC 전류 클램프

MODEL
FLUKE-80i-2010s
브랜드
FLUKE

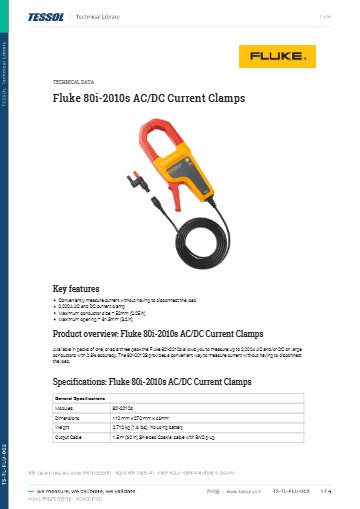

제품 자료
제품문의 구매하기

지름 52 mm 도체의 전류를
파형으로 보는 전류 클램프

Fluke 80i-2010s 2000 A AC/DC 전류 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke 80i-2010s는 2000 A AC rms와 ±2000 A DC까지 측정하는 BNC 출력 AC/DC 전류 클램프(Current Clamp)입니다. 지름 52 mm 도체까지 조에 넣을 수 있어 부하를 차단하지 않고 오실로스코프나 레코더에서 전류 파형을 확인할 수 있습니다.

출력이 1 mV/A여서 측정기에 표시된 1 mV가 곧 1 A이므로 따로 환산할 필요가 없습니다. 정확도는 읽음값의 ±0.8 %에 범위의 ±0.2 %이며, 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

2000 A

AC rms · DC 측정 범위

Ø 52 mm

최대 도체 지름

DC–20 kHz

소신호 주파수 응답

CAT IV 600 V

안전 등급

특징

대전류를 끊지 않고
읽는 80i-2010s

핵심 특징현장에서 달라지는 점
대형 도체 대응모선처럼 굵은 도체도 조 안에 들어가므로 부하를 끊지 않고 전류를 확인합니다.
AC·DC 겸용교류 rms와 직류를 같은 클램프로 측정하므로 직류 설비와 교류 설비에 하나로 대응합니다.
1 mV/A 출력읽은 mV 값이 곧 A 값이므로 환산 과정의 계산 오류 없이 파형의 크기를 판독할 수 있습니다.
BNC 차폐 케이블1.5 m 차폐 동축 케이블이 오실로스코프와 레코더의 BNC 입력에 바로 연결됩니다.
자동 영점 조정영점 버튼 하나로 출력 기준을 설정하므로 측정 전 준비가 짧아집니다.
IP40 보호IEC 60529 기준 IP40이라 먼지가 있는 배전반 주변에서도 사용할 수 있습니다.
AA 2개 약 150시간AA 건전지 2개로 약 150시간 동작하므로 긴 기록 측정도 건전지 교체 없이 이어갈 수 있습니다.

측정 조건

정확도 기준 대역과
파형 응답

정확도 ±0.8 %(읽음값)와 ±0.2 %(범위)는 DC부터 400 Hz까지의 기준이며, 범위 2000 A의 0.2 %는 4 A에 해당합니다. 소신호 주파수 응답은 -3 dB 기준 DC~20 kHz입니다.

400 Hz를 넘는 고조파 성분은 정확도 기준 밖이므로 파형 형태를 확인하는 용도로 읽으세요. 입력 임피던스는 1 MΩ 초과, 10 pF 미만입니다.

안전·환경

작동 전압과
사용 환경 한계

작동 전압은 1000 V AC rms 또는 DC이고 안전 등급은 CAT III 1000 V와 CAT IV 600 V입니다. 사용 온도는 -10~50 °C이며 습도 한도는 10~30 °C에서 90 % RH, 30~40 °C에서 75 % RH, 40~50 °C에서 45 % RH로 낮아집니다.

높은 직류 전류를 측정한 뒤에는 조를 여러 번 개폐해 소자하세요. 비절연 도체에서는 1000 V rms 또는 DC, 1 kHz 이하 조건을 지켜야 합니다.

배전반 안에서 조를 여닫는 작업

조를 닫기 전에 도체 위치를 확인하고 조 접촉면의 이물질을 닦습니다. 배터리 부족 표시가 켜지면 측정을 멈추고 AA 건전지를 교체하세요.

사양

2000 A 클램프 80i-2010s
상세 사양

항목사양
전류 범위2000 A AC rms · ±2000 A DC
출력 감도1 mV/A
정확도읽음값 ±0.8 % ±0.2 % 범위, DC~400 Hz
주파수 응답 (소신호)DC~20 kHz (-3 dB)
최대 도체 · 조 열림52.0 mm · 81.5 mm
안전 등급 · 보호CAT III 1000 V / CAT IV 600 V · IP40
작동 전압1000 V AC rms 또는 DC
안전 규격IEC 61010-1 · IEC 61010-2-032 · 오염도 2
배터리AA 2개 · 약 150시간 · 배터리 부족 표시 지원
케이블1.5 m 차폐 동축 (BNC)
무게배터리 포함 0.710 kg
치수110 mm × 270 mm × 46 mm
영점 조정자동 (영점 버튼)
입력 임피던스>1 MΩ · <10 pF
온도 계수정확도의 0.1배 / °C (28 °C 초과 · 18 °C 미만)
동작 온도-10~50 °C
보관 온도-30~60 °C (배터리 분리 시)
동작 습도≤90 % RH (10~30 °C) · ≤75 % RH (30~40 °C) · ≤45 % RH (40~50 °C)
동작 고도 · 보관 고도2,000 m · 12,000 m
소자 방법조를 여러 번 개폐 · 비절연 도체는 1000 V rms 또는 DC, 1 kHz 이하

활용 분야

대전류 측정이
필요한 설비

  • 대형 모선 점검 — 굵은 도체의 전류를 끊지 않고 읽습니다.
  • 대형 설비 기록 — 레코더에 전류 변화를 남겨 부하 이력을 분석합니다.
  • 직류 설비 점검 — ±2000 A DC 범위로 직류 전류를 읽습니다.
  • 스코프 파형 분석 — 1 mV/A 출력을 오실로스코프에 연결해 전류 파형을 확인합니다.

선택 가이드

2000 A부터 400 A까지
클램프 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
2000 A까지 측정해야 할 때80i-2010s지름 52 mm 도체까지 넣을 수 있고 BNC 1 mV/A로 출력해 스코프와 레코더에 바로 연결합니다.
1000 A DC까지 멀티미터로 읽을 때i1010600 A AC와 1000 A DC를 바나나 출력으로 내보내 멀티미터에 연결할 수 있습니다.
400 A 이하를 멀티미터로 읽을 때i410400 A AC/DC 범위를 바나나 출력으로 내보내 이보다 작은 전류를 멀티미터로 확인할 때 맞습니다.

구성·옵션

80i-2010s 구성과
판매 단위

  • 기본 구성 — 클램프 본체와 1.5 m 차폐 BNC 케이블입니다.
  • 판매 단위 — 단품과 3개 묶음 가운데 선택할 수 있습니다.
