Fluke I1010 AC/DC 전류 클램프

MODEL: I1010
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

배터리·직류 설비의 대전류를
멀티미터로 읽는 AC/DC 클램프

Fluke i1010 AC/DC 전류 클램프 (1000 A DC)

견적 받기

Fluke 국내 공식 대리점

Fluke i1010은 홀 효과 센서로 1~600 A AC와 1~1000 A DC를 회로를 끊지 않고 측정하는 AC/DC 전류 클램프(전류 프로브)입니다. 1 mV/A 출력의 바나나 플러그를 멀티미터에 꽂아 직류 전원 장치와 배터리 시스템의 대전류를 읽습니다.

DC부터 10 kHz까지 측정하며 정확도는 2 % + 0.5 A(읽음값 % + 바닥값)입니다. 대전류 구간에서는 읽음값에 비례하는 오차가 대부분을 차지합니다. 이 클램프는 (주)테솔이 국내에 공식 공급합니다.

1000 A

최대 직류 연속 전류

600 A

최대 교류 연속 전류

DC ~ 10 kHz

측정 가능한 주파수 범위

30 mm

최대 도체 지름

특징

직류 1000 A까지 읽는
AC/DC 전류 클램프

핵심 특징	현장에서 달라지는 점
AC·DC 겸용	교류 600 A와 직류 1000 A를 한 클램프로 측정해 교류 설비와 직류 설비의 점검 도구를 하나로 줄입니다.
비접촉 측정	회로를 끊지 않고 도체에 끼우므로 대전류 설비를 세우지 않고 부하 전류를 확인합니다.
1 mV/A 출력	멀티미터에 표시된 밀리볼트 값이 그대로 전류 값이므로 대전류에서도 환산 계산이 필요 없습니다.
DC ~ 10 kHz 대역	직류부터 인버터 출력의 고조파가 섞인 전류까지 넓은 대역에서 측정할 수 있습니다.
영점 조정	DC 측정 전에 영점을 조정해 잔류 자기에 따른 오프셋을 줄입니다.
CAT III 600 V	배전반 같은 설비 측정 환경에 알맞은 안전 등급입니다.

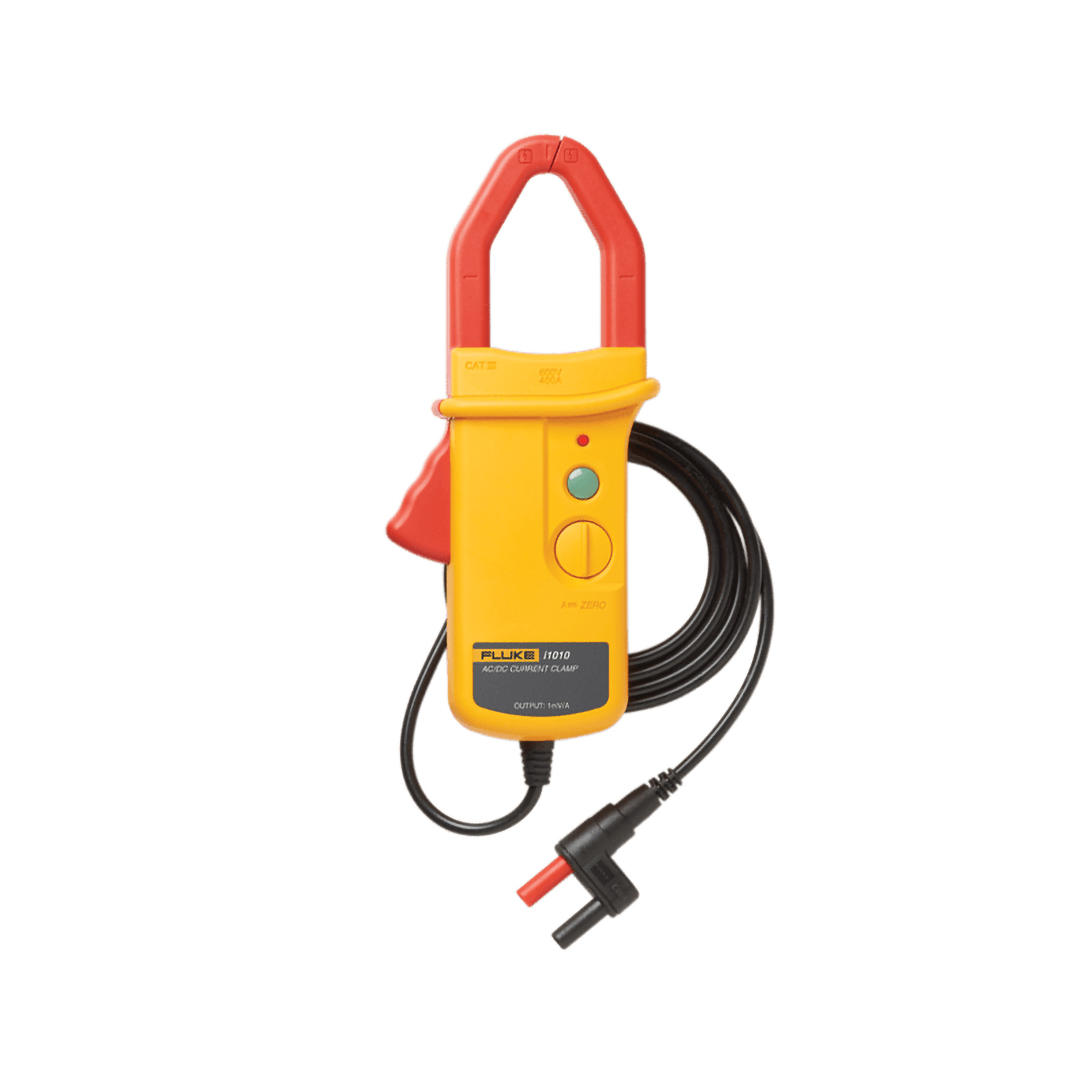

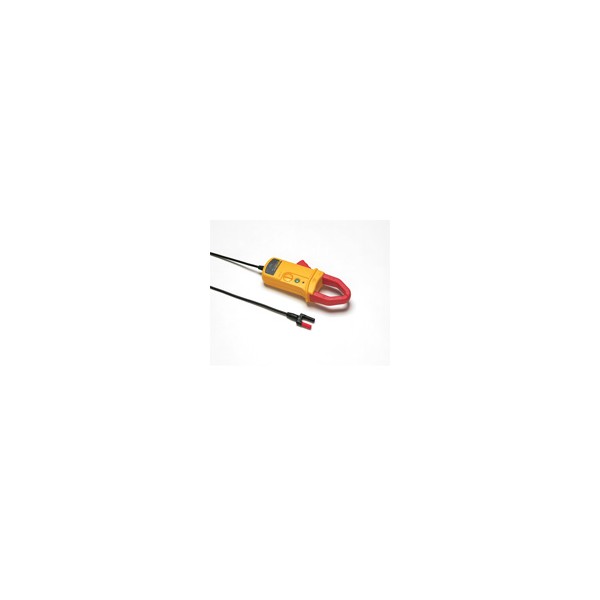

붉은 클램프와 출력 케이블이 있는 전류 클램프

대전류 측정

직류 대전류 측정과
도체 배치

출력이 1 mV/A이므로 멀티미터가 800 mV를 표시하면 800 A가 흐르는 것입니다. 직류는 도체를 끼우기 전에 영점을 조정하고, 모선이 두껍거나 케이블이 여러 가닥이면 최대 도체 30 mm(2 × 25 mm)에 맞는 도체 하나만 끼워 측정하세요. 2 % + 0.5 A 정확도는 대전류에서 읽음값 비례 오차가 대부분을 차지하므로 이를 감안해 판정 여유를 정합니다.

모선과 대형 케이블을 감싸는 넓은 조

최대 30 mm 도체까지 들어가는 조로 모선과 두꺼운 케이블을 그대로 감쌉니다. 방향 표시에 맞춰 도체를 끼우면 직류 전류의 극성이 멀티미터에 부호로 나타납니다.

사양

i1010 교류·직류
측정 사양

항목	사양
측정 방식	홀 센서
정격 전류 범위	600 A AC, 1000 A DC
연속 전류 범위	1 A ~ 600 A AC, 1 A ~ 1000 A DC
최대 파손 방지 전류	1000 A
측정 가능 최소 전류	0.5 A
기본 정확도	2 % + 0.5 A (읽음값 % + 바닥값)
사용 주파수	DC ~ 10 kHz
출력 레벨	1 mV/A
영점 조정	지원
출력 단자	보호 바나나 플러그
최대 도체 지름	30 mm (2 × 25 mm)
출력 케이블 길이	1.6 m
안전 등급	CAT III 600 V
최대 전압	600 V
전원	9 V 전지, 사용 시간 60시간
보증	1년

활용 분야

직류 전원과 배터리 등
대전류 설비 점검 현장

전력 설비 점검 — 모선과 분기 회로의 전류를 멀티미터로 측정합니다.
직류 전원 장치 점검 — 직류 대전류 출력을 끊지 않고 확인합니다.
배터리 시스템 시험 — 충방전 대전류 구간을 측정합니다.
교류 설비 점검 — 교류 대전류 부하를 설비 정지 없이 점검합니다.

선택 가이드

전류 범위와 출력 단자에
따른 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
400 A 이하 전류를 멀티미터로 측정할 때	i410	1 mV/A 출력으로 400 A AC/DC, DC ~ 3 kHz를 측정해 중소 전류 점검에 알맞습니다.
교류 600 A나 직류 1000 A가 필요할 때	i1010	600 A AC와 1000 A DC, DC ~ 10 kHz를 측정해 직류 대전류 설비까지 다룹니다.
오실로스코프에 BNC로 연결할 때	i310s	30 A·300 A 두 범위를 BNC로 출력해 스코프에서 파형을 확인할 수 있습니다.
2000 A 대전류를 오실로스코프로 볼 때	80i-2010s	2000 A를 1 mV/A BNC 출력으로 측정해 대전류 파형 관찰에 맞습니다.

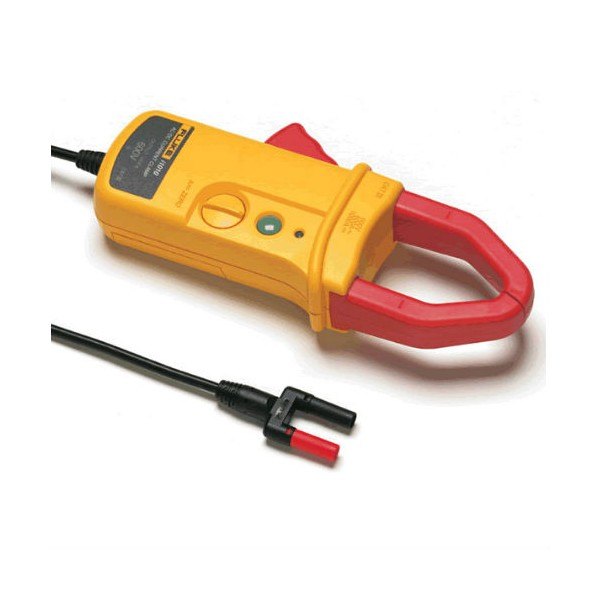

클램프 헤드와 바나나 플러그 케이블이 보이는 전류 클램프

구성·옵션

i1010 기본 구성과
i1010-KIT

기본 구성 — 본체와 1.6 m 출력 케이블(보호 바나나 플러그).
선택 구성 — 케이스를 포함한 i1010-KIT.

교정

대전류 측정을 위한
KOLAS 정기 교정

대전류 측정에서는 이득 오차가 곧 큰 전류값 오차로 이어지므로, 점검 기록을 판단 근거로 쓰는 현장이라면 주기적으로 교정을 관리하세요. i1010 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

i1010과 함께 보는
AC/DC 전류 클램프

i1010은 i410과 어떤 점이 다릅니까?
범위와 정확도가 다릅니다. i1010은 600 A AC·1000 A DC에 2 % + 0.5 A이고, i410은 400 A AC/DC에 3.5 % + 0.5 A입니다.
i1010을 오실로스코프에도 연결할 수 있습니까?
아닙니다. 출력이 보호 바나나 플러그라 멀티미터용입니다. 오실로스코프에는 BNC 출력의 i310s나 80i 계열을 사용하세요.
직류는 어느 범위까지 측정합니까?
DC는 1000 A까지, AC는 600 A까지 측정합니다. DC 측정 전에는 영점을 조정하세요.
케이스가 포함된 구성이 있습니까?
네, i1010-KIT에 케이스가 포함됩니다. 단품은 본체와 출력 케이블로 구성됩니다.
