Fluke i310s AC/DC 전류 프로브 (BNC, 300 A)

견적 받기

Fluke 국내 공식 대리점

Fluke i310s는 30 A·300 A AC rms와 ±45 A·±450 A DC를 측정하는 홀 효과 AC/DC 전류 프로브(오실로스코프용 전류 클램프)입니다. 안전 BNC 출력으로 오실로스코프와 레코더에 연결해 전동기 기동과 부하 변동의 전류 파형을 기록합니다.

범위마다 출력 감도가 10 mV/A와 1 mV/A로 달라, 작은 전류는 높은 분해능으로 읽고 큰 전류는 300 A 범위로 나눠 읽을 수 있습니다. 소신호 대역은 DC부터 20 kHz(-3 dB)까지입니다. 이 전류 프로브는 (주)테솔이 국내에 공식 공급합니다.

30 A · 300 A

AC rms 측정 범위

±450 A

최대 DC 측정 범위

Ø 19 mm

최대 도체 지름

2 m

출력 케이블 길이

특징

스코프 연결에 맞춘
i310s 두 범위

핵심 특징	현장에서 달라지는 점
AC·DC 겸용	교류 rms와 직류 전류를 한 프로브로 측정하므로 전원부와 구동부 파형을 같은 장비로 비교합니다.
30 A·300 A 두 범위	작은 전류는 30 A 범위의 높은 감도로, 큰 전류는 300 A 범위로 읽어 스코프 화면의 파형 크기를 확보합니다.
안전 BNC 출력	스코프와 레코더 입력에 바로 연결하고, 어댑터를 쓰면 멀티미터에도 연결할 수 있습니다.
범위별 출력 감도	30 A 범위 10 mV/A, 300 A 범위 1 mV/A라서 스코프의 V/div 설정과 전류를 쉽게 대응시킵니다.
읽음값 ±1 % 정확도	읽음값 ±1 %에 범위별 바닥값(±50 mA, ±300 mA)이 더해지므로 작은 전류에서도 오차 크기를 미리 계산할 수 있습니다.
9 V 전지 30시간	배터리로 동작해 현장에서 전원 코드 없이 장시간 기록할 수 있습니다.

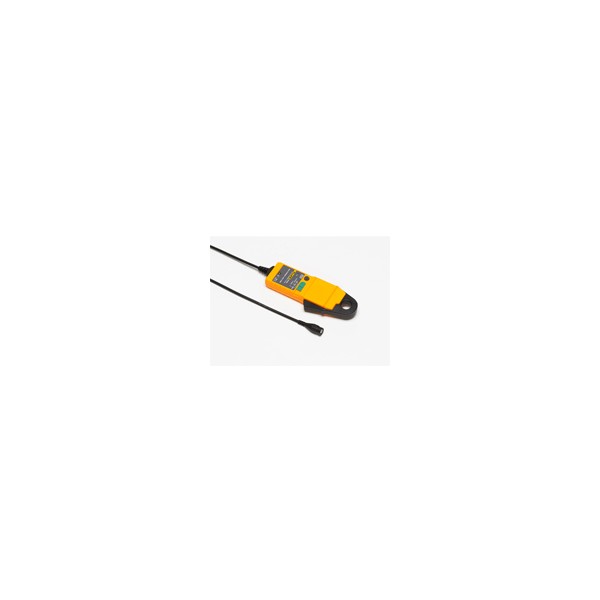

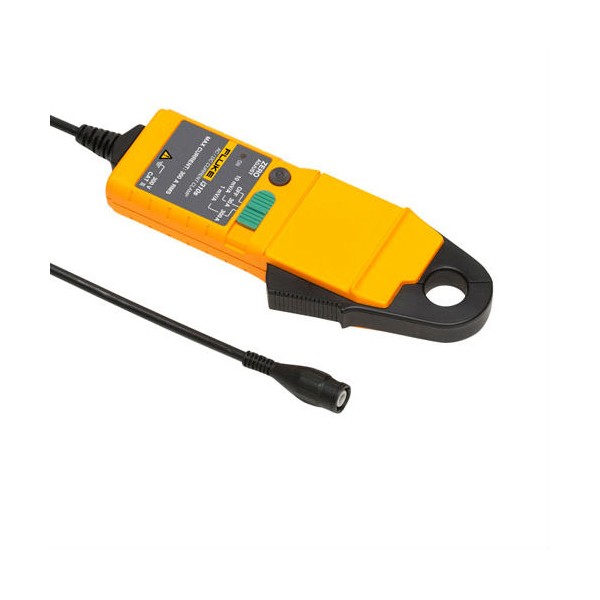

클램프 헤드와 출력 케이블이 보이는 전류 클램프

범위와 감도

범위별 출력 감도와
정확도 해석

30 A 범위는 10 mV/A, 300 A 범위는 1 mV/A이므로 스코프가 500 mV를 표시하면 30 A 범위에서는 50 A, 300 A 범위에서는 500 A에 해당합니다. 정확도는 23 °C에서 30 A 범위 ±1 % 읽음값 ±50 mA, 300 A 범위 ±1 % 읽음값 ±300 mA이며 1 kHz 기준으로 규정됩니다. 파형 분석에서 고주파를 볼 때는 소신호 주파수 범위가 DC ~ 20 kHz(-3 dB)임을 감안하세요.

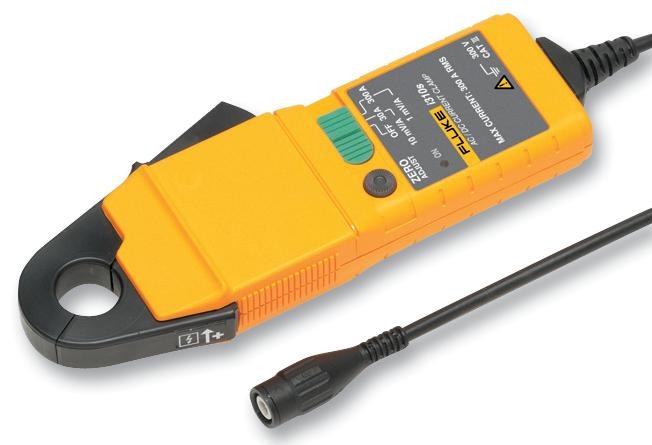

범위 스위치와 영점 조정 휠

범위는 스위치로 바꾸고 출력 영점은 엄지 휠로 직접 맞춥니다. 조는 최대 Ø 19 mm 도체까지 물리며, 돌입 전류는 최대 600 A rms까지 견딥니다.

사양

i310s 두 범위와
BNC 출력 사양

항목	사양
전류 범위	30 A · 300 A AC rms / ±45 A · ±450 A DC
돌입 전류	최대 600 A rms
출력 감도	10 mV/A (30 A 범위), 1 mV/A (300 A 범위)
정확도 (23 °C)	30 A 범위 ±1 % 읽음값 ±50 mA, 300 A 범위 ±1 % 읽음값 ±300 mA
정확도 규정 대역	1 kHz
1 kHz 미만 위상 변이	2° 미만
주파수 범위 (소신호)	DC ~ 20 kHz (-3 dB)
분해능	±50 mA (30 A 범위), ±100 mA (300 A 범위)
부하 임피던스	10 kΩ 초과, 100 pF 이하
도체 위치 민감도	중심 판독 대비 ±1.5 %
온도 계수	읽음값의 ±0.1 %/°C
최대 도체 지름	Ø 19 mm
출력 단자	안전 BNC (4 mm 어댑터 포함)
출력 영점	엄지 휠 수동 조정
작업 전압	300 V AC rms 또는 DC
안전 등급 / 규격	CAT III 300 V, IEC 61010-1(오염도 2), IEC 61010-2-032
EMC 규격	IEC 61326-1
전원 / 배터리 수명	9 V 알카라인 / 30시간, 배터리 부족 표시
작동 온도 / 습도	-10 ~ 50 °C / 15 ~ 85 % (비응축)
보관 온도 (배터리 제거)	-20 ~ 85 °C
출력 케이블 길이	2 m
무게	250 g

활용 분야

전류 파형 확인이
필요한 점검 현장

오실로스코프 파형 측정 — 전류 파형을 화면에서 확인해 기동과 부하 변동을 분석합니다.
레코더 장기 기록 — 전류 변화를 기록계에 남겨 설비 이력과 대조합니다.
전동기 기동 분석 — 기동 시 돌입 전류와 감쇠 파형을 스코프로 관찰합니다.
배전반 점검 — 300 A 범위로 큰 분기 전류를 측정합니다.

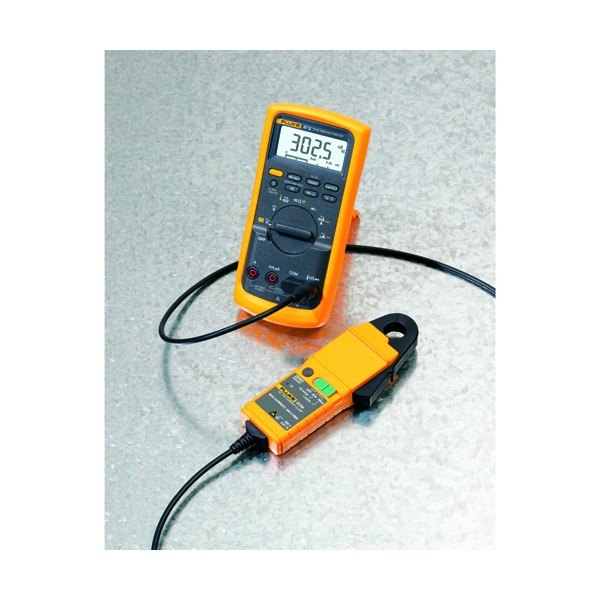

멀티미터에 전류 클램프를 연결해 사용하는 모습

선택 가이드

출력 단자와 전류 범위에
따른 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
30 A와 300 A를 BNC로 함께 측정할 때	i310s	두 범위를 스위치로 바꾸며 BNC로 스코프에 연결해 파형을 기록합니다.
30 A 미만 소전류를 측정할 때	i30 · i30s	30 mA ~ 30 A DC까지 100 mV/A로 측정해 소전류 파형에 맞습니다.
400 A 이하 전류를 멀티미터로 측정할 때	i410	1 mV/A 출력과 DC ~ 3 kHz를 갖춘 기본형이라 멀티미터 측정에 충분합니다.
직류 1000 A까지 필요할 때	i1010	600 A AC와 1000 A DC를 멀티미터로 측정할 수 있어 대전류 직류 회로에 맞습니다.

구성·옵션

i310s 기본 구성

기본 구성 — 본체, 2 m 출력 케이블(안전 BNC), 4 mm 어댑터.

교정

i310s 정기 교정과
KOLAS 교정 안내

전류 프로브의 감도 오차는 스코프의 전류 판독값에 그대로 반영됩니다. 파형 분석 결과를 정비 근거로 삼는 현장이라면 주기적으로 교정해 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

i310s와 비교할
전류 클램프

i310s 두 범위의 출력은 얼마나 다릅니까?
30 A 범위는 10 mV/A이고 300 A 범위는 1 mV/A입니다. 같은 전압 값이라도 300 A 범위가 전류를 10배 크게 표시합니다.
i310s는 i30s와 어떤 점이 다릅니까?
i310s는 30 A·300 A용이고, i30s는 30 mA ~ 30 A DC의 소전류용입니다. 측정할 전류 크기에 맞춰 고르세요.
i310s를 멀티미터에도 연결할 수 있습니까?
네, 어댑터를 사용하면 연결할 수 있습니다. 다만 출력이 BNC이므로 스코프와 레코더 연결이 기본입니다.
i310s 정확도는 어느 주파수 기준입니까?
1 kHz 대역 기준으로 규정됩니다. 소신호 주파수 범위는 DC ~ 20 kHz(-3 dB)이므로 그보다 높은 성분은 감쇠를 감안하세요.
