Fluke 80i-110s BNC 출력 AC/DC 전류 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke 80i-110s는 10 A와 100 A 두 범위를 BNC로 출력하는 소형 AC/DC 전류 프로브(Current Probe, 전류 클램프)입니다. 직류부터 100 kHz까지의 전류 파형을 스코프미터나 전력 분석기 화면에서 확인할 수 있습니다.

범위마다 출력 감도가 달라 프로브 하나로 소전류는 세밀하게, 큰 전류는 넓게 측정합니다. 지름 11.8 mm 도체까지 물리는 작은 조는 배선이 밀집한 모듈 안쪽까지 들어가며, 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

10 A · 100 A

공칭 측정 범위

DC–100 kHz

사용 주파수

Ø 11.8 mm

최대 도체 지름

CAT III 300 V

안전 등급

특징

작은 조로 읽는
80i-110s AC/DC 전류

핵심 특징현장에서 달라지는 점
AC·DC 겸용교류와 직류를 같은 프로브로 측정하므로 인버터 입력의 직류와 출력의 교류를 프로브를 바꾸지 않고 비교할 수 있습니다.
작은 조 설계좁은 모듈 배선에도 조를 걸 수 있어 도체를 풀거나 자르지 않고 전류를 확인합니다.
범위별 출력 감도10 A 범위는 100 mV/A, 100 A 범위는 10 mV/A로 출력하므로 스코프의 수직 감도를 범위에 맞춰 설정하면 됩니다.
BNC 출력BNC 입력을 갖춘 스코프미터와 전력 분석기에 바로 연결됩니다.
영점 오차 조정측정 전 영점 오차를 조정해 낮은 전류 구간의 오프셋을 줄입니다.
9 V 배터리 55시간배터리 하나로 장시간 시험을 이어가므로 현장 측정 중 교체 횟수가 줄어듭니다.

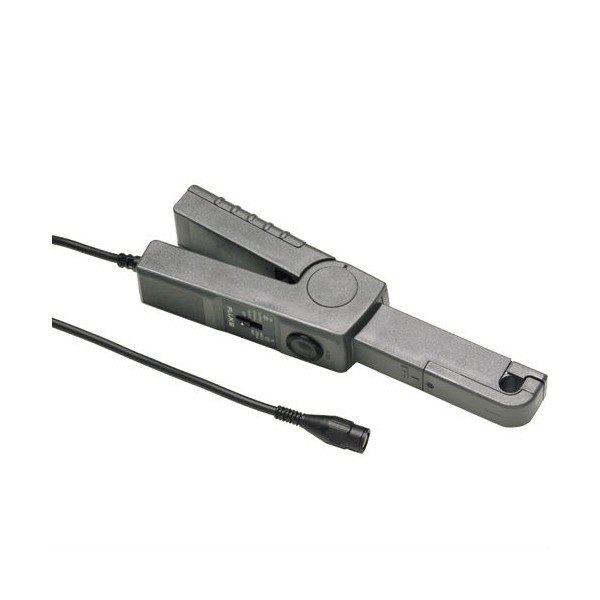

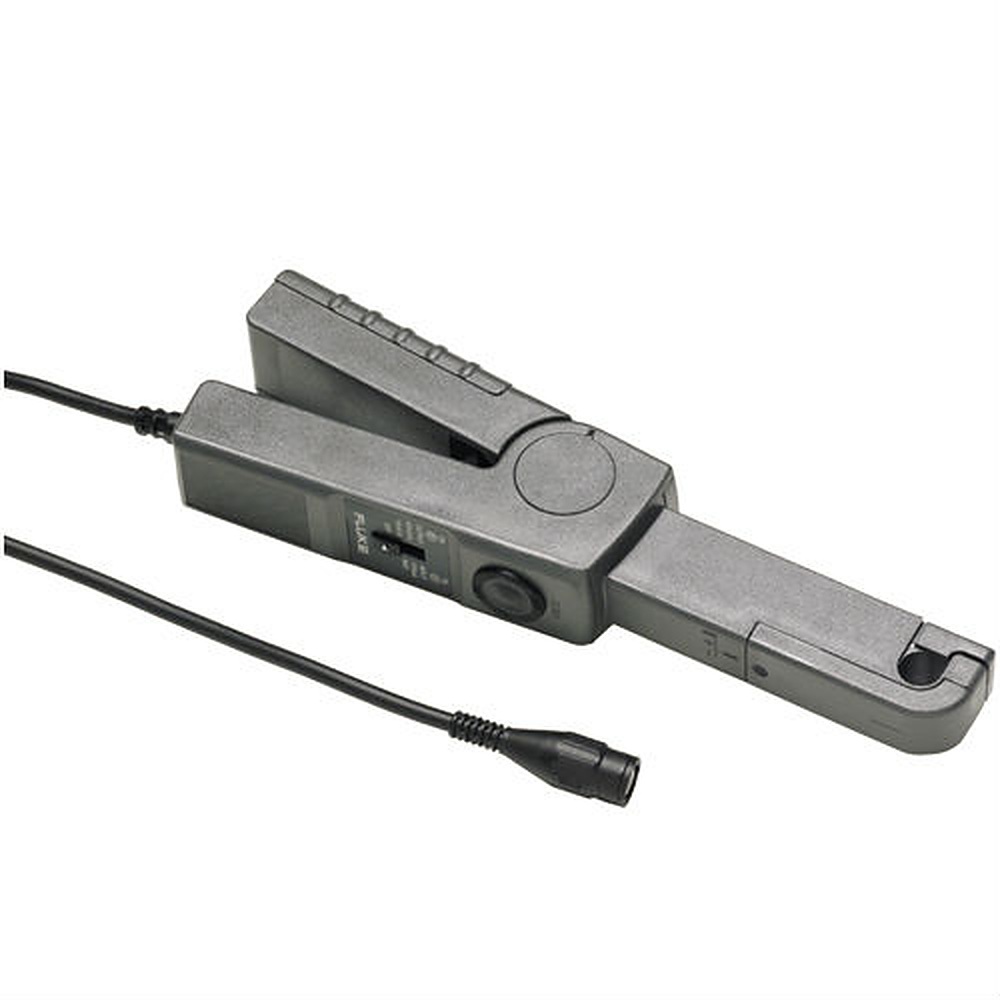

FLUKE 80I-110S - 케이블이 연결된 전류 클램프 프로브 외형
케이블이 연결된 전류 클램프 프로브 외형

범위 선택

출력 감도에 따라
달라지는 정확도

100 mV/A 설정에서는 50 mA~10 A 구간의 정확도가 읽음값의 ±3 %에 50 mA를 더한 값입니다. 10 mV/A 설정은 50 mA~40 A 구간에서 ±4 %에 50 mA를 더하며, 40~80 A는 ±12 %에 50 mA, 80~100 A는 읽음값의 ±15 %로 넓어집니다.

10 A 이하라면 100 mV/A 범위의 오차 폭이 가장 좁고, 40 A 이하는 10 mV/A 범위에서도 ±4 %를 유지합니다. 최대 비파괴 전류는 140 A(2 kHz)이므로 돌입 전류가 큰 설비는 이 한계 안에서 측정하세요.

전류 크기에 맞춘 범위 선택

측정 전에 예상 전류에 맞춰 10 A 또는 100 A 범위를 고르고, 스코프의 수직 감도도 같은 환산값으로 설정하세요. 영점 오차를 먼저 조정해 두면 낮은 전류의 읽음값이 안정됩니다.

연결

BNC 입력 유무에 따른
계측기 연결 방법

BNC 입력이 있는 스코프미터, 전력 분석기, 오실로스코프에는 케이블을 그대로 연결합니다. 바나나 단자만 있는 멀티미터는 PM9081 BNC 어댑터를 거쳐 연결하세요.

사양

80i-110s 10 A · 100 A
범위별 사양

항목사양
공칭 범위10 A · 100 A AC/DC
연속 측정 범위0.1~10 A · 1~100 A AC/DC
최대 비파괴 전류140 A, 2 kHz
기본 정확도 (100 mV/A)50 mA~10 A: 읽음값 ±3 % + 50 mA
기본 정확도 (10 mV/A)50 mA~40 A: ±4 % + 50 mA / 40~80 A: ±12 % + 50 mA / 80~100 A: 읽음값 ±15 %
출력 감도10 A 범위 100 mV/A · 100 A 범위 10 mV/A
사용 주파수DC~100 kHz
영점 오차 조정지원
최대 도체 지름11.8 mm
안전 등급CAT II 600 V / CAT III 300 V
최대 전압600 V
배터리9 V, 55시간
출력 케이블1.6 m, BNC
BNC 어댑터PM9081 (BNC 입력이 없는 계측기용)
보증1년

활용 분야

80i-110s를 활용하는
전류 측정 현장

  • 스코프미터 측정 — 소형 조로 부하 전류의 파형을 화면에서 확인합니다.
  • 전력 분석기 입력 — 측정 대상 장비로 흐르는 전류를 BNC 신호로 분석기에 전달합니다.
  • 인버터 배선 점검 — 좁은 배선에 걸어 구동 전류를 읽습니다.
  • 멀티미터 측정 — PM9081 어댑터를 거쳐 10 A와 100 A 범위를 읽습니다.

선택 가이드

측정 전류에 맞는
Fluke 전류 프로브 선택

이럴 때 (현장 조건)권장 모델선택 이유
10 A와 100 A 범위의 작은 조가 필요할 때80i-110s지름 11.8 mm 도체까지 물리는 작은 조로 두 범위를 BNC로 출력합니다.
30 A 이하 소전류를 다룰 때i30 · i30s30 mA~30 A DC 범위에 맞춘 소전류용 프로브입니다.
300 A까지 BNC로 읽을 때i310s30 A와 300 A 두 범위를 BNC로 출력해 100 A를 넘는 전류도 파형으로 확인할 수 있습니다.
2000 A 대전류를 측정할 때80i-2010s지름 52 mm 도체까지 조에 넣어 2000 A까지 측정합니다.

구성·옵션

80i-110s 구성과
PM9081 어댑터 옵션

  • 기본 구성 — 프로브 본체와 1.6 m 케이블(BNC 출력)입니다.
  • PM9081 BNC 어댑터 — BNC 입력이 없는 계측기에 연결할 때 필요합니다.
  • 보증 — 1년입니다.
