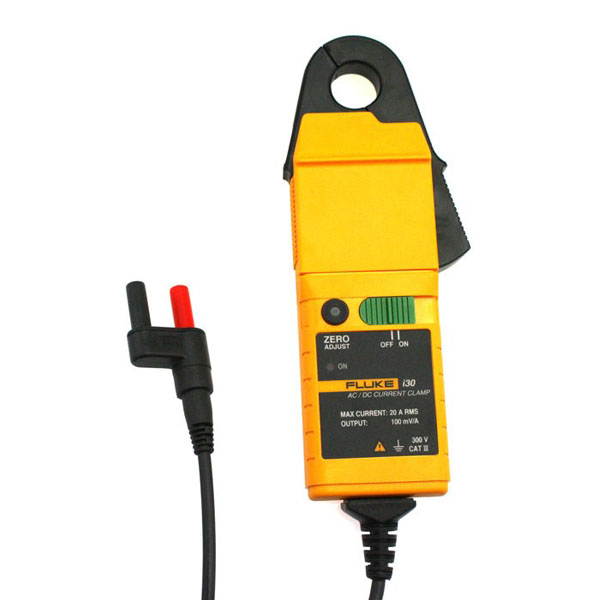

Fluke I30/I30S AC/DC 전류클램프

Fluke I30/I30S AC/DC 전류클램프

MODEL
I30/I30S
브랜드
FLUKE
제품 자료
제품문의 구매하기

작은 부하 전류를
멀티미터나 스코프로 재는 클램프

Fluke i30 · i30s 소전류 AC/DC 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke i30·i30s는 홀 효과 센서로 30 mA~30 A DC와 30 mA~20 A AC rms의 소전류를 100 mV/A로 측정하는 소전류 AC/DC 클램프입니다. i30은 안전 단자로 멀티미터에, i30s는 안전 BNC로 오실로스코프에 연결해 제어반 배선과 전자 장비의 작은 부하 전류를 측정합니다.

분해능이 ±1 mA이고 출력이 100 mV/A여서 작은 전류 변화도 큰 전압 변화로 나타납니다. i30s는 DC부터 100 kHz까지의 파형 대역을 갖췄습니다. 두 모델 모두 (주)테솔이 국내에 공식 공급합니다.

100 mV/A

1 A당 출력 전압

±1 mA

전류 분해능

DC ~ 100 kHz

i30s 주파수 범위

Ø 19 mm

최대 도체 지름

특징

소전류 측정에 맞춘
두 가지 출력

핵심 특징현장에서 달라지는 점
AC·DC 겸용직류와 교류 rms 전류를 한 클램프로 측정하므로 제어 회로의 직류 신호 전류와 교류 부하 전류를 함께 점검합니다.
i30 / i30s 두 출력i30은 안전 단자, i30s는 BNC 출력이어서 연결할 계측기에 맞춰 같은 사양의 클램프를 고를 수 있습니다.
100 mV/A 출력1 A당 100 mV를 출력하므로 멀티미터의 mV 값이 크게 읽혀 작은 전류의 판독 오차가 줄어듭니다.
±1 mA 분해능1 mA 단위의 변화를 읽어 대기 전류와 누설 전류 같은 작은 값도 확인할 수 있습니다.
AC 정확도 dB 규정AC 정확도는 읽음값의 ±0.5 dB에 ±2 mA를 더한 형태이므로 파형 대역의 감쇠를 함께 고려해 해석합니다.
CAT III 300 V제어반 배선 측정에 맞춘 안전 등급이어서 사용 범위가 분명합니다.

연결과 해석

출력 단자 선택과
mV 값의 전류 환산

출력이 100 mV/A이므로 멀티미터가 450 mV를 표시하면 도체에 4.5 A가 흐릅니다. DC 정확도는 ±1 % 읽음값 ±2 mA, AC 정확도는 ±0.5 dB 읽음값 ±2 mA이며, 지정 전류 범위는 30 mA~30 A DC와 30 mA~20 A AC rms입니다. 30 A를 넘는 전류는 i310s나 i410으로 측정하세요.

안전 단자의 i30과 BNC 출력의 i30s

i30은 1.5 m 케이블에 안전 단자, i30s는 2 m 케이블에 안전 BNC 출력이며 어댑터가 포함됩니다. 조 크기와 나머지 사양은 두 모델이 같습니다.

사양

i30·i30s 비교와
공통 사양

항목i30i30s
연결 장비멀티미터오실로스코프
출력 단자4 mm 안전 단자안전 BNC (4 mm 어댑터 포함)
주파수 범위 (-0.5 dB)DC ~ 20 kHzDC ~ 100 kHz
출력 케이블 길이1.5 m2 m

시리즈 공통 사양

항목사양
측정 방식홀 센서
지정 전류 범위30 mA ~ 30 A DC, 30 mA ~ 20 A AC rms
사용 가능 전류 범위5 mA ~ 30 A DC, 30 mA ~ 20 A AC rms
출력 감도100 mV/A
정확도 (25 °C)DC ±1 % 읽음값 ±2 mA, AC ±0.5 dB 읽음값 ±2 mA
분해능±1 mA
부하 임피던스10 kΩ 초과, 100 pF 이하
도체 위치 민감도중심 판독 대비 ±1 %
온도 계수읽음값의 ±0.01 %/°C
최대 도체 지름Ø 19 mm
출력 영점엄지 휠 수동 조정
작업 전압300 V AC rms 또는 DC
안전 등급 / 규격CAT III 300 V, IEC 61010-1(오염도 2), IEC 61010-2-032
비절연 도체300 V AC rms 또는 DC, 1 kHz 미만으로 제한
EMC 규격IEC 61326-1
전원 / 배터리 수명9 V 알카라인 / 30시간, 배터리 부족 표시
작동 온도 / 습도0 ~ 50 °C / 15 ~ 85 % (비응축)
보관 온도 (배터리 제거)-20 ~ 85 °C
무게250 g

활용 분야

작은 전류를
읽는 점검 현장

  • 멀티미터 점검 — i30으로 소전류 회로의 전류를 전압으로 바꿔 멀티미터에서 읽습니다.
  • 제어반 배선 점검 — 가는 배선의 부하 전류를 회로를 끊지 않고 측정합니다.
  • 오실로스코프 파형 측정 — i30s로 소전류 파형을 DC ~ 100 kHz 대역에서 관찰합니다.
  • 전자 장비 시험 — 30 mA 수준의 대기 전류와 작은 부하 전류를 확인합니다.

선택 가이드

연결 장비와 전류 크기로
고르는 소전류 클램프

이럴 때 (현장 조건)권장 모델선택 이유
소전류를 멀티미터로 측정할 때i30안전 단자 출력에 DC ~ 20 kHz 대역이라 멀티미터 점검에 알맞습니다.
소전류 파형을 오실로스코프로 볼 때i30s안전 BNC 출력에 DC ~ 100 kHz 대역이라 소전류 파형까지 관찰할 수 있습니다.
30 A와 300 A를 BNC로 측정할 때i310s30 A·300 A 두 범위를 BNC로 연결해 i30s보다 큰 전류 파형을 다룹니다.
400 A 이하를 멀티미터로 측정할 때i4101 mV/A 출력으로 400 A AC/DC를 측정해 큰 부하 전류를 멀티미터로 읽습니다.

구성·옵션

i30·i30s 구성과
포함 부속

  • 구성 — 본체와 출력 케이블(i30 1.5 m, i30s 2 m).
  • 모델 선택 — 연결할 장비에 따라 i30 또는 i30s를 선택합니다.
  • 포함 부속 — i30s는 변환 어댑터를 포함합니다.

교정

소전류 클램프의
KOLAS 교정 관리

소전류 클램프는 바닥값(±2 mA)이 판독값에서 큰 비중을 차지하는 구간이 있어, 기록을 근거로 삼는 현장이라면 주기적으로 교정을 관리하세요. i30·i30s 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 일정과 함께 안내해 드립니다.
