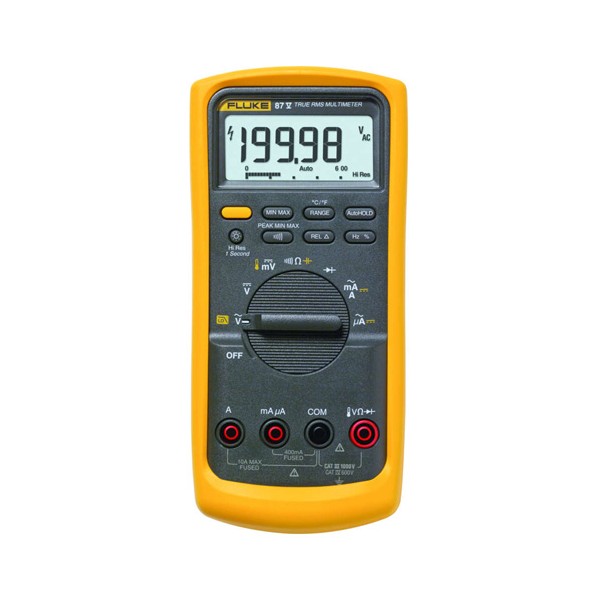

FLUKE 87V / FLUKE 87-5 디지털 멀티미터
NEW

FLUKE 87V / FLUKE 87-5 디지털 멀티미터

MODEL
FLUKE 87V / FLUKE 87-5
브랜드
FLUKE
제품 자료
제품문의 구매하기

인버터 출력의 전압을
필터로 안정되게 읽는 멀티미터

Fluke 87V 산업용 디지털 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 87V는 저역 통과 필터와 250 µs 피크 캡처를 갖춘 산업용 true-rms 디지털 멀티미터(DMM, Digital Multimeter)입니다. 인버터(VFD) 출력과 모터 제어반의 전압을 DC ±(0.05 % + 1) 정확도로 측정합니다.

AC 전압은 true-rms ±(0.7 % + 2)로 20 kHz 대역까지 측정하고, 고분해능 모드의 19,999 카운트로 미세한 전압 변동을 구분합니다. 1000 V까지 측정하는 CAT III 1000 V 등급 본체이며, (주)테솔이 국내에 공식 공급합니다.

±(0.05 % + 1)

DC 전압 정확도

19,999

고분해능 모드 카운트

250 µs

간헐 신호 피크 캡처

CAT IV 600 V

CAT III 1000 V 병행 등급

특징

87V로 흔들리는 신호를
안정된 값으로 표시

핵심 특징현장에서 달라지는 점
true-rms 측정왜곡된 파형이나 고조파가 섞인 신호도 실효값으로 측정해 인버터 출력 점검의 재측정을 줄입니다.
저역 통과 필터VFD 출력의 고조파를 3 dB @ 1 kHz 기준으로 걸러 모터 쪽 전압과 주파수를 안정되게 표시합니다.
250 µs 피크 캡처짧게 나타났다 사라지는 간헐 신호를 포착해 원인을 찾기 어려운 순간 변동을 기록합니다.
19,999 고분해능 모드카운트를 늘려 미세한 전압 차이를 구분하므로 센서 출력이나 제어 신호 점검에 적합합니다.
80BK 온도 프로브별도 온도계 없이 설비 표면 온도를 함께 확인하므로 전기 점검과 열 점검을 한 번에 마칠 수 있습니다.
입력 경고음잘못된 입력 잭에 리드를 꽂으면 경고음이 울려 퓨즈 손상과 측정 사고를 예방합니다.

인버터 측정

VFD 출력 전압과
저역 통과 필터

인버터 출력은 펄스폭 변조 파형이라 기본파 위에 고조파가 겹쳐 일반 미터에서는 값이 계속 흔들립니다. 87V는 저역 통과 필터(3 dB @ 1 kHz)로 고조파를 줄여 모터에 실제로 걸리는 전압과 주파수를 안정되게 표시합니다. 필터를 켜고 측정한 값은 인버터 설정 전압과 직접 비교하세요.

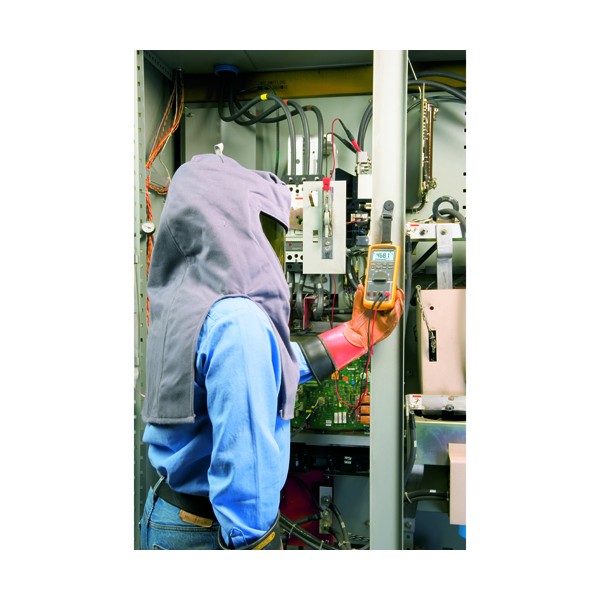

인버터 출력단 측정

드라이브 출력 단자에서 필터를 켜고 측정하면 고조파 성분이 줄어든 값이 표시되어 모터 단자 전압을 설정값과 대조하기 쉽습니다.

간헐 결함

피크 캡처로
순간 변동 추적

제어 전원의 순간 강하나 접점 바운스처럼 짧은 이상은 일반 측정에서 놓치기 쉽습니다. 87V는 250 µs 이상 지속되는 변동을 포착하고 최소·최대 값을 함께 기록하므로 설비가 오작동한 시점에 전압이 벗어났는지 판단할 수 있습니다.

피크 값으로 확인하는 순간 강하

피크 캡처 모드에서는 순간적으로 내려갔다 올라온 전압의 최솟값과 최댓값이 화면에 남으므로, 오작동 원인을 전원 쪽에서 찾을지 판단할 수 있습니다.

교정 관리

87V 정확도 관리와
KOLAS 교정

멀티미터의 정확도는 사용 기간과 측정 환경에 따라 달라지므로 주기적인 교정으로 관리해야 합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

87V CAT IV 600 V
기술 사양

항목사양
디지털 표시6000 카운트 (초당 4회 갱신), 고분해능 모드 19,999 카운트
아날로그 막대 그래프32세그먼트 (초당 40회 갱신)
주파수 표시19,999 카운트 (10 Hz 초과 시 초당 3회 갱신)
DC 전압최대 1000 V, ±(0.05 % + 1)
AC 전압최대 1000 V, ±(0.7 % + 2) true-rms, 분해능 0.1 mV
AC 전압 대역20 kHz (저역 통과 필터 3 dB @ 1 kHz)
DC 전류최대 10 A (20 A는 30초), ±(0.2 % + 2), 분해능 0.01 µA
AC 전류최대 10 A (20 A는 30초), ±(1.0 % + 2) true-rms, 분해능 0.1 µA
저항최대 50 MΩ, ±(0.2 % + 1), 분해능 0.1 Ω
커패시턴스최대 9,999 µF, ±(1 % + 2), 분해능 0.01 nF
주파수최대 200 kHz, ±(0.005 % + 1), 분해능 0.01 Hz
듀티 사이클최대 99.9 %, ±(kHz당 0.2 % + 0.1 %), 분해능 0.1 %
컨덕턴스최대 60.00 nS, ±(1.0 % + 10), 분해능 0.01 nS
다이오드 테스트3 V 범위, ±(2 % + 1), 분해능 1 mV
온도 (본체)-200.0 ~ 1090 °C (프로브 제외)
온도 (80BK 프로브)-40.0 ~ 260 °C, 2.2 °C 또는 2 % 중 큰 값
피크 캡처 / 입력 경고250 µs 간헐 신호 포착 / 잘못된 입력 잭 사용 시 경고음
측정 기능주파수, 도통·다이오드, 듀티 사이클, 마이크로암페어, 상대값, Touch Hold, 2단계 백라이트
안전 등급CAT III 1000 V / CAT IV 600 V (EN 61010-1), 8000 V 초과 스파이크 내성
기관 적합CE, RCM
충격 / 진동1 m 낙하 (IEC 61010-1:2001) / MIL-PRF-28800 Class 2
작동 온도 / 보관 온도-20 ~ +55 °C / -40 ~ +60 °C
습도 (비응축)0 ~ 90 % (0 ~ 35 °C), 0 ~ 70 % (35 ~ 55 °C)
작동 고도2000 m
크기 (홀스터 포함)201 × 98 × 52 mm
무게355 g (홀스터 포함 624 g)
배터리9 V 알카라인, 백라이트 끔 기준 약 400시간
보증평생 보증

활용 분야

산업 전기·제어
점검 현장

  • VFD 모터 제어반 — 인버터 출력의 전압과 주파수를 필터를 켠 상태로 확인합니다.
  • 공장 자동화 설비 — 제어 전원과 센서 신호의 전압, 전류를 기록하며 점검합니다.
  • 배전 설비와 전자 기계 — 고장 구간을 전압, 저항, 도통으로 좁혀 원인을 진단합니다.
  • 전원 회로 점검 — 저항, 커패시턴스, 다이오드 특성으로 부품 열화를 판정합니다.
  • 설비 온도 점검 — 80BK 프로브로 표면 온도를 함께 측정합니다.

선택 가이드

현장 환경에 맞는
87V 계열 선택

이럴 때 (현장 조건)권장 모델선택 이유
실내 제어반과 설비 점검이 중심일 때Fluke 87VAC 전압 정확도가 ±(0.7 % + 2)로 87V MAX의 ±(0.7 % + 4)보다 높습니다.
비와 먼지가 많은 옥외에서 사용할 때Fluke 87V MAXIP67 케이스와 4 m 낙하 내구성을 갖춰 옥외 작업에 적합합니다.

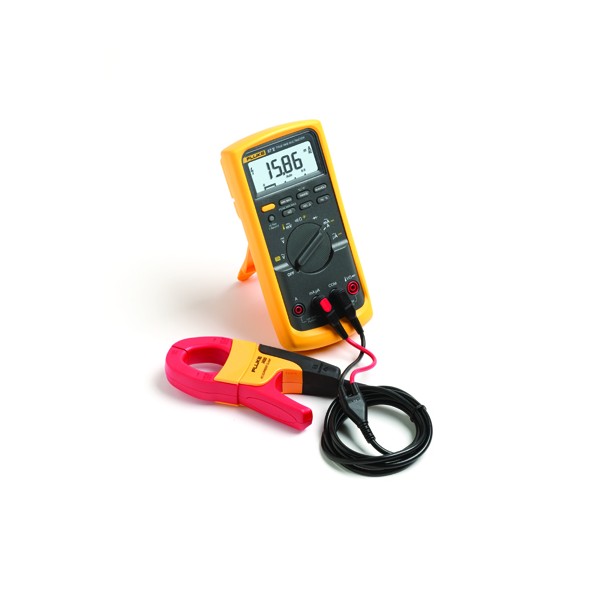

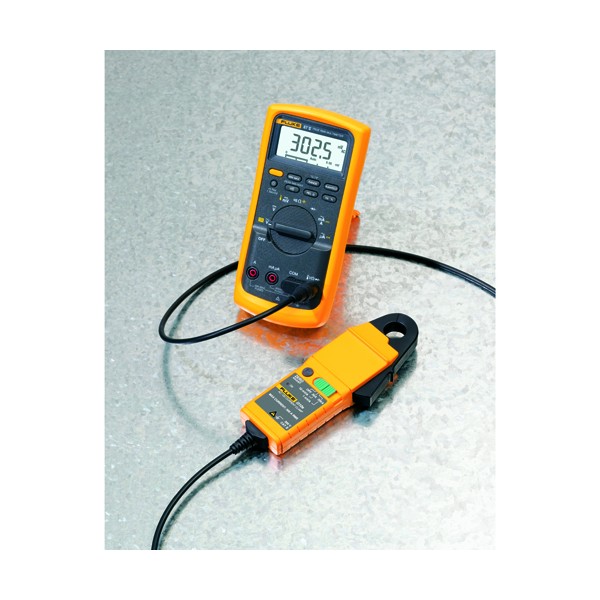

회로를 끊지 않고 전류를 측정할 때Fluke 87V IMSKi400 클램프로 1 A ~ 400 A AC를 측정하므로 회로를 끊지 않아도 됩니다.
측정값 로깅이 필요할 때Fluke 289로깅 멀티미터라 장시간 변동을 기록할 수 있습니다.

구성·옵션

기본 구성과
주문 모델

구분내용
기본 구성87V 본체, TL75 테스트 리드, AC175 앨리게이터 클립, 80BK 온도 프로브, 탈착식 홀스터, 9 V 배터리 (장착)

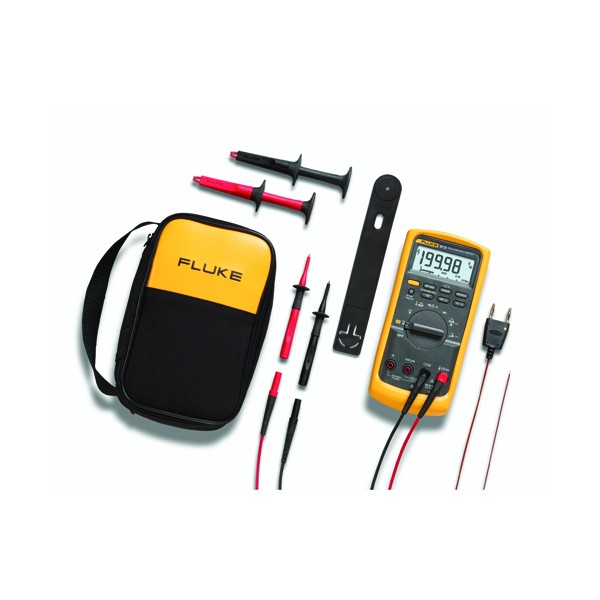

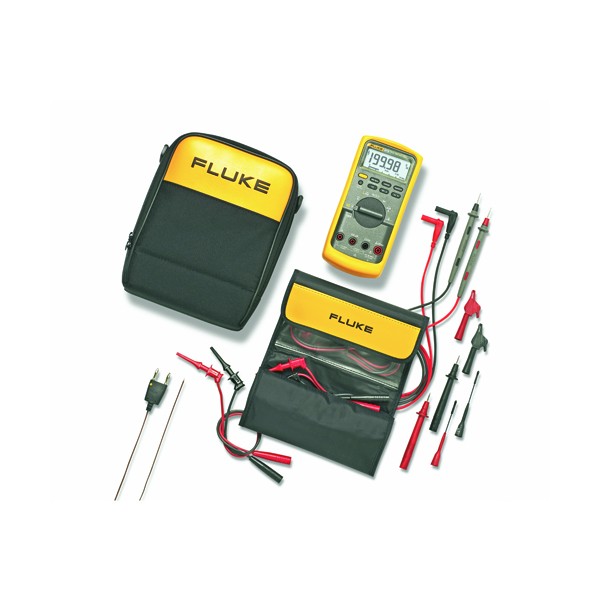

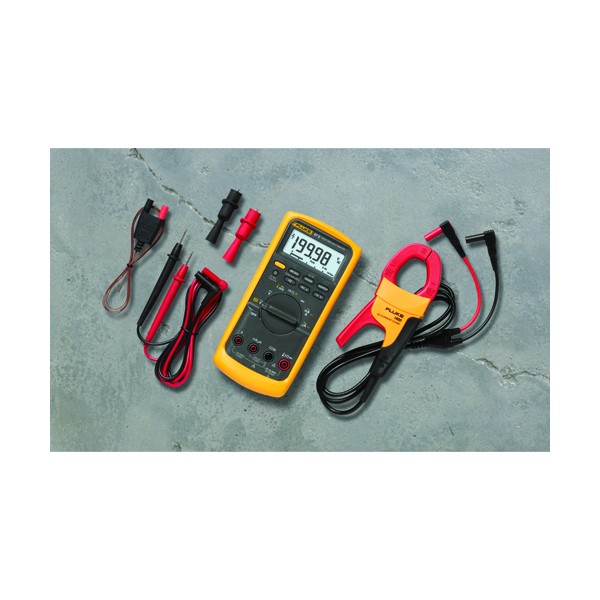

옵션자석 행거, 87V IMSK 키트 (i400 클램프 포함), 87V/E2 키트
주문 모델Fluke 87V (2074974) / Fluke 87V CAL (5160456, 교정 성적서 포함)
