GW Instek MDO-2000E 시리즈

MODEL: MDO-2000E 시리즈
브랜드: GWINSTEK

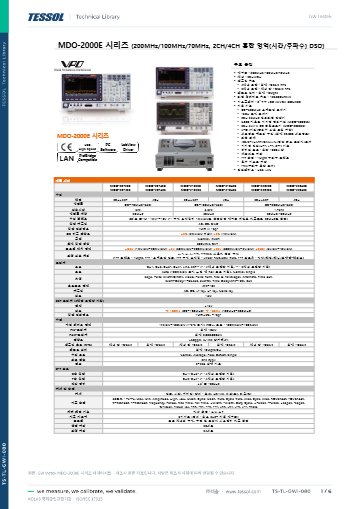

제품 자료: 데이터시트

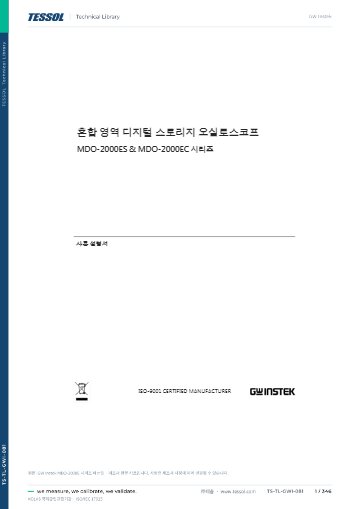

메뉴얼

종합 카달로그

제품문의 구매하기

RF 모듈과 전원 회로의 노이즈를
스펙트럼으로 보는 오실로스코프

GW Instek MDO-2000E 시리즈 멀티 도메인 오실로스코프

견적 받기

GW Instek MDO-2000E는 DC~500 MHz 스펙트럼 분석기를 내장한 70·100·200 MHz 2·4채널 멀티 도메인 오실로스코프(MDO, Mixed Domain Oscilloscope)입니다. 시간 파형과 주파수 스펙트럼을 같은 장비에서 확인해 RF 모듈과 전원 회로의 노이즈를 분석합니다.

채널당 10 Mpts 메모리와 최대 120,000 wfm/s 파형 갱신율로 신호 이력을 길게 기록합니다. EG 모델은 2채널 25 MHz AWG를, EX 모델은 AWG와 5,000 카운트 진실효값 DMM, 전원 공급을 더해 시험대를 한 대로 구성합니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.

DC ~ 500 MHz

내장 스펙트럼 분석기

10 Mpts

채널당 메모리

120,000 wfm/s

최대 파형 갱신율

무료

FRA 소프트웨어 제공

특징

시간·주파수 영역을
동시에 보는 구성

핵심 특징	현장에서 달라지는 점
내장 스펙트럼 분석기	시간 파형과 주파수 스펙트럼을 같은 장비에서 확인해 별도 스펙트럼 분석기 없이 노이즈 대역을 찾습니다.
VPO 표시	파형 발생 빈도를 색 농도로 구분해 드문 이상 파형을 놓치지 않습니다.
1 Mpts FFT와 HPF · LPF · BPF	주파수 분해능을 높이고 필터로 대역을 분리해 원인 신호를 좁힙니다.
29,000 세그먼트 메모리와 마스크 시험	드문 이벤트를 구간별로 저장하고 기준 영역을 벗어나는 신호를 시험합니다.
시리얼 버스 디코딩	I2C · SPI · UART · CAN · LIN을 트리거하고 디코딩합니다.
최대 1000시간 데이터 로그	장시간 신호 변화를 기록하고 네트워크 저장소로 전송합니다.

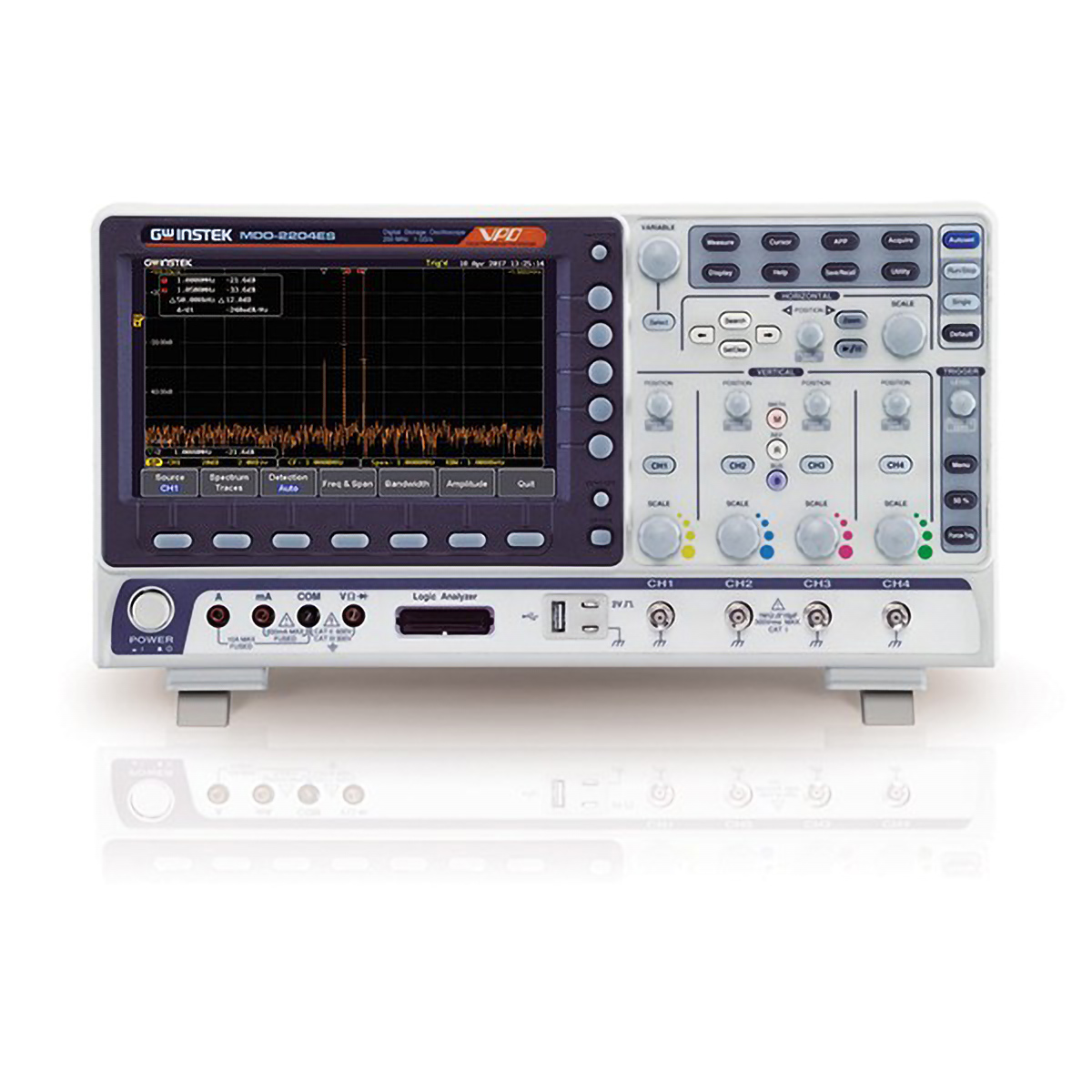

스펙트럼 화면과 조작부가 있는 오실로스코프 정면

스펙트럼 측정

스펙트럼 범위와
측정 조건

스펙트럼 분석기는 DC에서 500 MHz까지 표시하지만 오실로스코프 대역폭을 넘는 구간은 교정되지 않은 값입니다. 스팬은 1 kHz ~ 500 MHz, RBW는 1 Hz ~ 500 kHz이며 기준 레벨은 -50 dBm ~ +40 dBm을 5 dB 단위로 설정합니다.

주파수 응답 분석(FRA) 소프트웨어

주파수 응답 분석은 20 Hz ~ 25 MHz 범위에서 10 ~ 90 포인트/디케이드로 이득과 위상을 겹쳐 그립니다. 필터와 증폭 회로의 응답 특성을 AWG와 함께 한 장비에서 측정합니다.

변형 모델

EG · EX 모델의
추가 기능

EG 모델은 2채널 25 MHz AWG를 더하고, EX 모델은 AWG와 5,000 카운트 진실효값 DMM, 5 V / 1 A 전원 공급을 더합니다. EX의 DMM 입력 안전 등급은 CAT II 600 Vrms, CAT III 300 Vrms입니다.

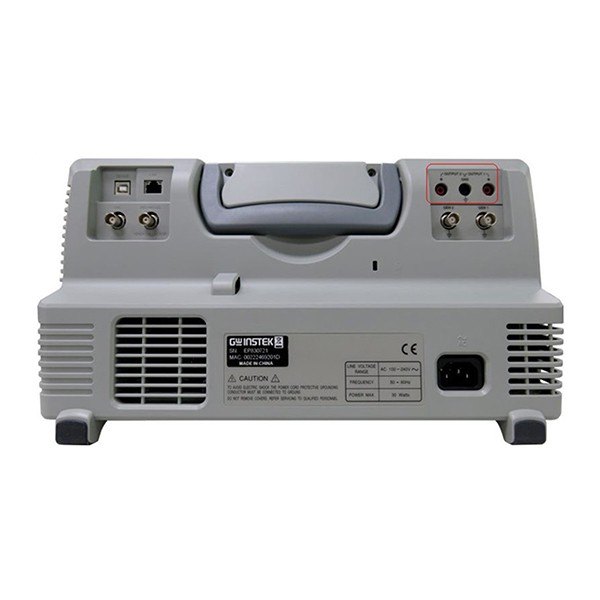

손잡이와 USB 단자, 전원부가 있는 오실로스코프 후면

사용 방법

MDO-2000E OpenWave 연결과
SCPI 원격 명령 예시

MDO-2000E는 USB(CDC)나 이더넷 소켓 서버로 PC와 연결해 SCPI 명령으로 제어합니다. PC에서는 OpenWave로 본체를 조작하고, 주파수 응답 분석은 FRA 앱으로 실행합니다.

소프트웨어·도구	하는 일
OpenWave	Windows XP/7/8/10/11(32/64bit) PC에서 LAN 또는 USB로 연결해 PC에서 본체 조작
Frequency Response Analyzer (FRA) app	펌웨어 V1.34 이상에서 주파수 응답 분석
USB Driver	USB CDC 연결 시 PC에서 가상 COM 포트로 인식
LabVIEW Driver (MSO-2000E/MDO-2000E)	LabVIEW 자동 측정 프로그램 작성

처음 연결하는 순서

순서	할 일
1	USB로 연결할 때는 Utility 키 → I/O → USB Device Port에서 Computer를 선택하고 후면 USB 디바이스 포트를 PC에 연결합니다.
2	PC에 USB Driver를 설치한 뒤 RealTerm 같은 터미널에서 *IDN?을 보내 응답을 확인하세요.
3	이더넷으로 제어하려면 Utility → I/O → Socket Server에서 Select Port로 포트(1024~65535)를 고르고 Set Port를 누른 뒤 Server를 On으로 바꿉니다.
4	NI MAX에서 Create New Visa TCP/IP Resource → Manual Entry of Raw Socket을 고르고 IP와 포트를 입력해 Validate로 연결을 확인하세요. 종단 문자는 LF입니다.
5	OpenWave를 실행해 LAN 또는 USB로 접속하고 PC에서 본체를 조작합니다.

MDO-2000E SCPI 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GW,MDO-2202E,PXXXXXX,V1.00)
:AUTOSet	자동 설정 실행
:CHANnel1:DISPlay ON	채널 1 표시 켜기
:ACQuire:MODe PDETect	획득 모드를 피크 검출로 설정
:RUN	획득 시작
:STOP	획득 정지

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

FRA 앱은 펌웨어 V1.34 이상에서 동작합니다. 앱 설치 전에 본체 펌웨어 버전을 먼저 확인하세요.

사양

6개 모델 비교와
공통 사양

항목	MDO-2072E(G/X)	MDO-2074E(G/X)	MDO-2102E(G/X)	MDO-2104E(G/X)	MDO-2202E(G/X)	MDO-2204E(G/X)
채널	2채널 + Ext	4채널	2채널 + Ext	4채널	2채널 + Ext	4채널
대역폭 (-3 dB)	DC ~ 70 MHz	DC ~ 70 MHz	DC ~ 100 MHz	DC ~ 100 MHz	DC ~ 200 MHz	DC ~ 200 MHz
상승 시간	5 ns	5 ns	3.5 ns	3.5 ns	1.75 ns	1.75 ns
대역폭 제한	20 MHz	20 MHz	20 MHz	20 MHz	20 MHz / 100 MHz	20 MHz / 100 MHz

시리즈 공통 사양

항목	사양
수직 분해능 / 감도	8비트 / 1 mV/div ~ 10 V/div
입력 커플링 / 임피던스	AC, DC, GND / 1 MΩ // 16 pF (약)
DC 이득 정확도	±3 % (2 mV/div 이상), ±5 % (1 mV/div)
극성	Normal, Invert
최대 입력 전압	300 Vrms, CAT I (GTP-070B-4 · 100B-4 · 200B-4 10:1 프로브 사용 시 300 Vrms CAT II)
오프셋 범위	1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 500 mV/div ~ 2 V/div ±25 V, 5 ~ 10 V/div ±250 V
파형 연산	+, −, ×, ÷, FFT, 사용자 정의 수식
FFT	최대 1 Mpts, 선형 RMS 또는 dBV RMS, 윈도 Rectangular · Hamming · Hanning · Blackman
트리거 소스	CH1, CH2, CH3 · CH4(4채널 모델), Line, EXT(2채널 모델)
트리거 모드	Auto(100 ms/div 이하 Roll 지원), Normal, Single
트리거 유형	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Time-out, Event-Delay, Time-Delay(4 ns ~ 10 s), Bus
홀드오프 / 트리거 커플링	4 ns ~ 10 s / AC, DC, LF rej., HF rej., Noise rej.
외부 트리거	범위 ±15 V, 감도 DC ~ 100 MHz 약 100 mV · 100 ~ 200 MHz 약 150 mV, 입력 임피던스 1 MΩ ±3 % // 16 pF
시간축	1 ns/div ~ 100 s/div (1-2-5), Roll 100 ms/div ~ 100 s/div
프리 / 포스트 트리거	최대 10 div / 최대 2,000,000 div
시간축 정확도	±50 ppm (1 ms 이상 구간)
실시간 샘플링	4채널 모델 최대 1 GSa/s, 2채널 모델 채널당 1 GSa/s
레코드 길이	채널당 최대 10 Mpts
수집 모드	Normal, Average(2 ~ 256), Peak Detect(2 ns typ.), Single
X-Y 모드	X: CH1 · CH3, Y: CH2 · CH4(CH3 · CH4는 4채널 모델), 위상 이동 ±3 °(100 kHz)
커서	진폭, 시간, 게이팅 (단위 s, Hz, 위상 °, 비율 %)
자동 측정	38종
자동 카운터	6자리, 2 Hz ~ 정격 대역폭
제어 기능	원버튼 오토셋(실행 취소 지원), 설정 20세트 · 파형 24세트 저장
디스플레이	8인치 TFT WVGA 컬러, 800 × 480, Sin(x)/x 보간
파형 표시	점 · 벡터 · 가변 잔상(16 ms ~ 4 s) · 무한 잔상, 8 × 10 div, YT · XY
파형 갱신율	최대 120,000 wfm/s
USB / 이더넷	USB 2.0 High-speed 호스트 1 · 디바이스 1 / RJ-45 10/100 Mbps, HP Auto-MDIX
Go/NoGo 출력	BNC, TTL 오픈 컬렉터 최대 5 V / 10 mA
보안	후면 켄싱턴 잠금 슬롯
동작 환경	0 ~ 50 °C, 상대습도 40 °C 이하 80 % 이하 · 41 ~ 50 °C 45 % 이하
치수	384 × 208 × 127.3 mm
무게	3 kg
분할 메모리	29,000 세그먼트
스펙트럼 분석기	DC ~ 500 MHz (대역폭 초과 구간 비교정), 스팬 1 kHz ~ 500 MHz, RBW 1 Hz ~ 500 kHz
스펙트럼 기준 레벨 / 단위	-50 dBm ~ +40 dBm (5 dB 단계) / dBV RMS, Linear RMS, dBm
스펙트럼 표시 평균 잡음	1 V/div -50 dBm 미만, 100 mV/div -70 dBm 미만, 10 mV/div -90 dBm 미만 (Avg 16)
스펙트럼 스퓨리어스	2차 고조파 40 dBc 미만, 3차 고조파 45 dBc 미만
트레이스 / 검출	Normal, Max Hold, Min Hold, Average(2 ~ 256) / Sample, +Peak, -Peak, Average
AWG (EG · EX)	2채널, 200 MSa/s, 14비트, 최대 25 MHz
AWG 출력 범위	20 mVpp ~ 5 Vpp (High-Z), 10 mVpp ~ 2.5 Vpp (50 Ω), 분해능 1 mV, 정확도 2 % (1 kHz)
AWG 사인	100 mHz ~ 25 MHz, 평탄도 ±0.5 dB (15 MHz 미만) · ±1 dB (15 ~ 25 MHz), THD 1 %
AWG 사각 · 펄스	100 mHz ~ 15 MHz, 상승/하강 15 ns 미만, 오버슈트 3 % 미만, 펄스 듀티 0.4 ~ 99.6 %
AWG 램프	100 mHz ~ 1 MHz, 선형성 1 %, 대칭 0 ~ 100 %
FRA	20 Hz ~ 25 MHz, 다이내믹 레인지 80 dB 초과(typ.), 10 ~ 90 포인트/디케이드, 테스트 진폭 20 mVpp ~ 5 Vpp (High-Z)
DMM (EX)	5,000 카운트, CAT II 600 Vrms · CAT III 300 Vrms, 진실효값
DMM 직류 전압 (EX)	50 mV ~ 1000 V 6레인지, ±(0.1 % + 5 digits), 입력 임피던스 10 MΩ
DMM 직류 전류 (EX)	50 mA, 500 mA, 10 A, 50 mA ~ 500 mA ±(0.5 % + 0.05 mA), 10 A ±(0.5 % + 50 mA)
DMM 교류 전압 (EX)	50 mV ~ 700 V 5레인지, ±(1.5 % + 15 digits) (50 Hz ~ 1 kHz)
DMM 저항 (EX)	500 Ω ~ 5 MΩ 5레인지, 500 Ω ~ 500 kΩ ±(0.3 % + 3 digits), 5 MΩ ±(0.5 % + 5 digits)
전원 공급 (EX)	CH1 · CH2, 1.0 ~ 5.0 V, 최대 1 A, 0.1 V 단계, 정확도 ±3 %, 리플·노이즈 50 mVrms
데이터 로그 / 네트워크	최대 1000시간 / 원격 네트워크 저장, 마스크 시험 지원

활용 분야

시간·주파수 동시 분석이
필요한 현장

RF 모듈과 무선 회로 — 시간 파형과 주파수 스펙트럼을 동시에 디버깅합니다.
전원 회로 점검 — 스위칭 노이즈의 주파수 성분을 스펙트럼으로 확인합니다.
주파수 응답 분석(FRA) — 필터와 증폭기의 이득·위상 특성을 측정합니다.
교육·연구실 실습 — 오실로스코프와 스펙트럼 분석기를 한 대로 학습합니다.

선택 가이드

필요 기능별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
스펙트럼 분석이 필요할 때	MDO-2000E	로직 채널 대신 스펙트럼 분석기를 내장합니다.
디지털 로직 채널이 필요할 때	MSO-2000E	디지털 16채널을 갖춘 혼합 신호 오실로스코프입니다.
AWG까지 필요할 때	EG 모델	2채널 25 MHz AWG를 더합니다.
AWG, DMM, 전원 공급이 모두 필요할 때	EX 모델	5,000 카운트 DMM과 전원 공급을 추가로 갖춥니다.
300 MHz 대역이 필요할 때	MDO-2000A	2채널 100·200·300 MHz 라인업입니다.

구성·옵션

표준 부속품과
모델별 구성

구분	내용
표준 부속품	전원 코드 1개, GTL-110 BNC 케이블 2개
모델별 프로브	GTP-070B-4 (70 MHz), GTP-100B-4 (100 MHz), GTP-200B-4 (200 MHz), 채널당 1개
EX 부속품	GTL-105A 악어클립 리드, GTL-207 바나나 플러그 리드
변형 모델	EG: 2채널 25 MHz AWG 추가 · EX: AWG, 진실효값 DMM, 전원 공급 추가

MDO-2000E와 함께 보는
오실로스코프

MDO-2000E는 MSO와 무엇이 다릅니까?
MSO는 디지털 16채널을 갖추고, MDO-2000E는 로직 채널 대신 스펙트럼 분석기를 내장합니다. 주파수 영역 분석이 목적이면 MDO를 선택하세요.
MDO-2000E는 스펙트럼을 어디까지 표시합니까?
DC에서 500 MHz까지 표시합니다. 오실로스코프 대역폭을 넘는 구간은 교정되지 않은 값입니다.
FRA 소프트웨어가 포함됩니까?
네, 주파수 응답 분석 FRA 소프트웨어를 무료로 사용합니다. 20 Hz ~ 25 MHz 범위의 이득과 위상을 측정합니다.
데이터 로그는 얼마나 기록합니까?
최대 1000시간 동안 신호 변화를 기록합니다. 기록은 네트워크 저장소로도 전송합니다.
정기 교정은 어떻게 받습니까?
측정 정확도를 유지하려면 정기 교정이 필요합니다. 교정 상담은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.
