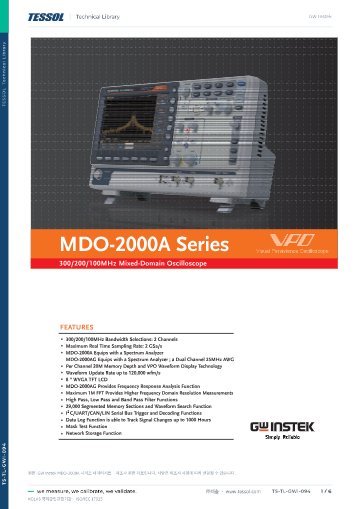

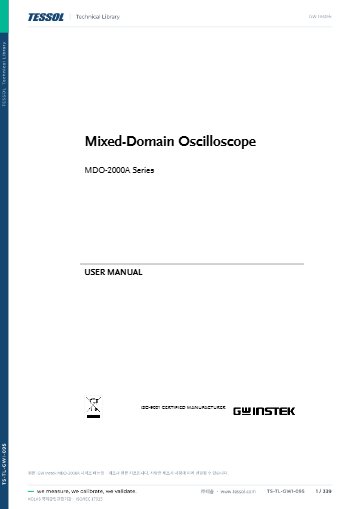

제품 자료
제품문의 구매하기

파형과 1 GHz 스펙트럼을
함께 분석하는 오실로스코프

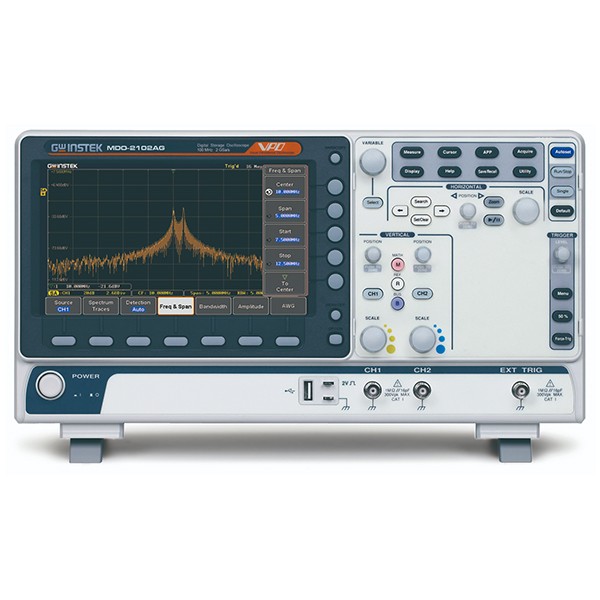

GW Instek MDO-2000A 시리즈 멀티 도메인 오실로스코프

견적 받기

GW Instek MDO-2000A는 100·200·300 MHz 2채널 모델로 구성된 멀티 도메인 오실로스코프(MDO)입니다. 2 GSa/s 실시간 샘플링과 채널당 20 Mpts 레코드 길이에 DC~1 GHz 스펙트럼 분석기를 내장해 R&D 신호의 시간·주파수 특성을 함께 분석합니다.

초당 최대 120,000 파형을 갱신해 빠르게 바뀌는 신호를 연속으로 보여 주고, AG 모델은 2채널 25 MHz AWG와 주파수 응답 분석을 더합니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 300 MHz

2채널 + Ext 대역폭

2 GSa/s

최대 실시간 샘플링

20 Mpts

채널당 레코드 길이

29,000

분할 메모리 세그먼트

특징

깊은 메모리와
고속 샘플링

핵심 특징현장에서 달라지는 점
대역폭 100 · 200 · 300 MHz 선택측정 신호의 가장 높은 주파수에 맞춰 모델을 골라 장비 투자 규모를 조절합니다.
실시간 최대 2 GSa/s 샘플링고속 에지의 상승 구간을 촘촘히 기록해 왜곡을 분석합니다.
채널당 20 Mpts 레코드 길이높은 샘플링 속도를 유지하면서 긴 구간을 한 번에 저장합니다.
초당 최대 120,000 파형 갱신빠르게 바뀌는 신호에서 드문 이상 파형을 놓치지 않습니다.
1 M FFT와 필터주파수 성분을 세밀하게 나누고 HPF · LPF · BPF로 대역을 분리합니다.
마스크 시험과 버스 디코딩신호가 기준 범위 안에 있는지 시험하고 I2C · UART · CAN · LIN을 디코딩합니다.

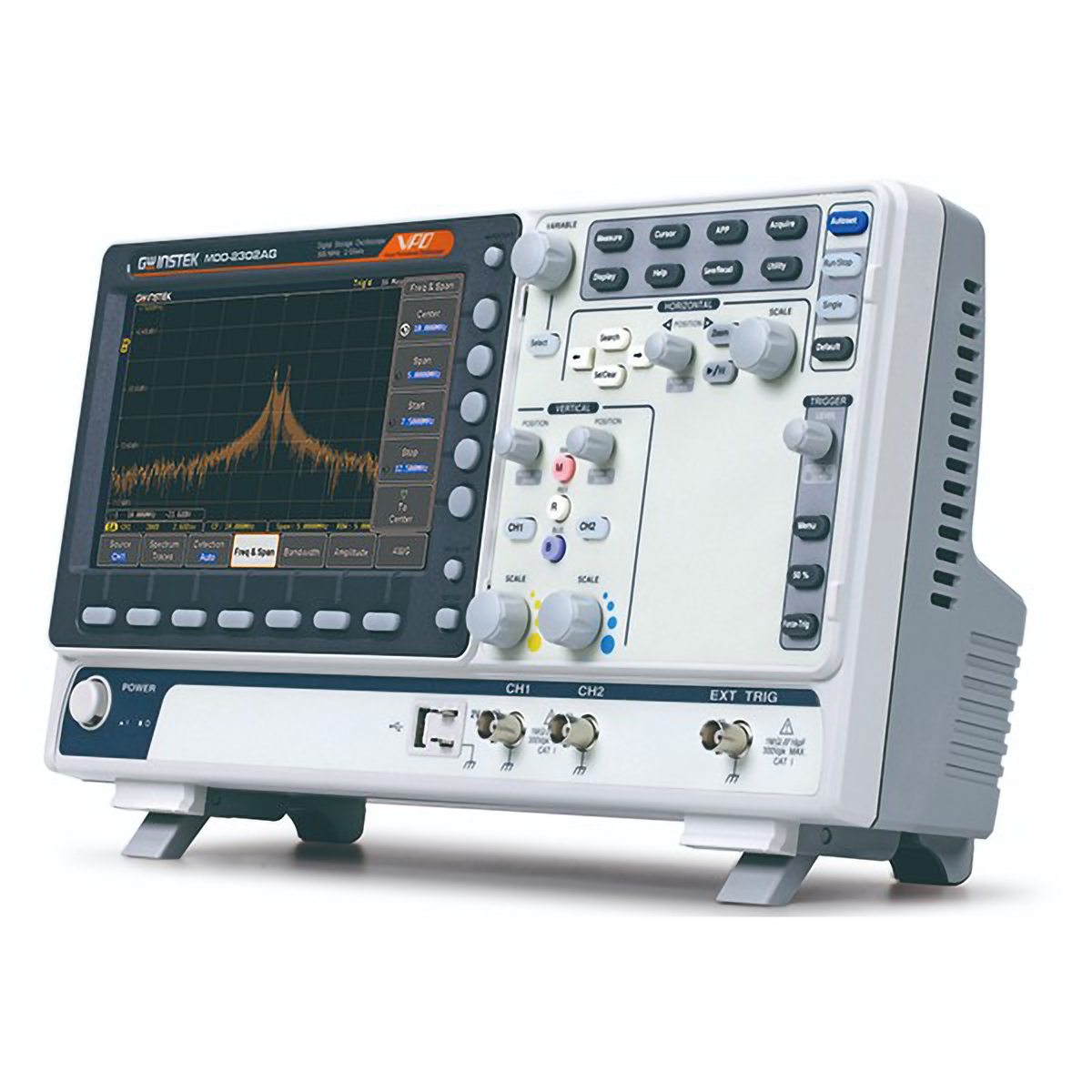

GWINSTEK MDO-2000A 시리즈 - 스펙트럼 화면과 조작 노브가 있는 오실로스코프 사선 모습
스펙트럼 화면과 조작 노브가 있는 오실로스코프 사선 모습

채널 구성

2채널 구성의
적용 범위

MDO-2000A는 2채널 + Ext 트리거 구성이므로 네 개 이상의 신호를 동시에 비교하려면 GDS-2000A나 MDO-2000E를 검토하세요. 스펙트럼 분석기는 DC에서 1 GHz까지 표시하지만 대역폭을 넘는 구간은 교정되지 않은 값입니다.

AG 모델의 AWG와 주파수 응답 분석

AG 모델은 2채널 25 MHz AWG를 내장하고 주파수 응답 분석(FRA)을 지원합니다. 필터나 증폭 회로에 AWG 신호를 인가하고 같은 장비에서 이득과 위상 응답을 측정합니다.

데이터 기록

버스 디코딩과
데이터 로그

I2C · UART · CAN · LIN 트리거와 디코딩을 지원하고 데이터 로그는 최대 1000시간 동안 신호 변화를 기록합니다. 인터페이스는 USB와 LAN이며 네트워크 저장을 지원합니다.

사양

100~300 MHz
6개 모델 비교 사양

항목MDO-2102AMDO-2102AGMDO-2202AMDO-2202AGMDO-2302AMDO-2302AG
채널2채널 + Ext2채널 + Ext2채널 + Ext2채널 + Ext2채널 + Ext2채널 + Ext
대역폭 (-3 dB)DC ~ 100 MHzDC ~ 100 MHzDC ~ 200 MHzDC ~ 200 MHzDC ~ 300 MHzDC ~ 300 MHz
상승 시간3.5 ns3.5 ns1.75 ns1.75 ns1.17 ns1.17 ns
대역폭 제한20 MHz20 MHz20 MHz / 100 MHz20 MHz / 100 MHz20 MHz / 100 MHz / 200 MHz20 MHz / 100 MHz / 200 MHz
AWG · FRA해당 없음2채널 25 MHz AWG, FRA해당 없음2채널 25 MHz AWG, FRA해당 없음2채널 25 MHz AWG, FRA

시리즈 공통 사양

항목사양
수직 분해능 / 감도8비트 / 1 mV/div ~ 10 V/div
입력 커플링 / 임피던스AC, DC, GND / 1 MΩ // 16 pF (약)
DC 이득 정확도±3 % (2 mV/div 이상), ±5 % (1 mV/div)
최대 입력 전압300 Vrms, CAT I
오프셋 범위1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 500 mV/div ~ 2 V/div ±25 V, 5 ~ 10 V/div ±250 V
파형 연산 / FFT+, −, ×, ÷, FFT, 사용자 정의 수식 / 1 Mpts, 선형 RMS 또는 dBV RMS
트리거 소스CH1, CH2, Line, EXT
트리거 유형Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Time-out, Event-Delay, Time-Delay(4 ns ~ 10 s), Bus
홀드오프 / 감도4 ns ~ 10 s / 1 div
외부 트리거±15 V, 감도 DC ~ 100 MHz 약 100 mV · 100 ~ 300 MHz 약 150 mV, 1 MΩ ±3 % // 16 pF
시간축1 ns/div ~ 100 s/div, Roll 100 ms/div ~ 100 s/div
프리 / 포스트 트리거최대 10 div / 최대 2,000,000 div
시간축 정확도±50 ppm (1 ms 이상 구간)
실시간 샘플링최대 2 GSa/s
레코드 길이채널당 20 Mpts
수집 모드Normal, Average(2 ~ 256), Peak Detect(2 ns typ.), Single
X-Y 모드X: CH1, Y: CH2, 위상 이동 ±3 °(100 kHz)
자동 측정38종, 카운터 6자리 (2 Hz ~ 정격 대역폭)
분할 메모리 / 데이터 로그29,000 세그먼트 / 최대 1000시간
버스 디코딩I2C, UART, CAN, LIN
마스크 시험 / 네트워크 저장지원 / 지원
필터 기능고역, 저역, 대역 통과
디스플레이8인치 TFT WVGA 컬러, 800 × 480
파형 갱신율최대 120,000 wfm/s
인터페이스USB 2.0 호스트 1 · 디바이스 1, 이더넷 10/100 Mbps, Go/NoGo(BNC TTL 오픈 컬렉터)
스펙트럼 분석기DC ~ 1 GHz (비교정 구간 포함), 스팬 1 kHz ~ 1 GHz, RBW 1 Hz ~ 1 MHz, 기준 레벨 -50 ~ +40 dBm (5 dB 단계)
스펙트럼 표시 평균 잡음1 V/div -50 dBm 미만, 100 mV/div -70 dBm 미만, 10 mV/div -90 dBm 미만 (Avg 16)
AWG (AG)2채널, 200 MSa/s, 14비트, 25 MHz, 출력 20 mVpp ~ 5 Vpp (High-Z) · 10 mVpp ~ 2.5 Vpp (50 Ω)
FRA (AG)20 Hz ~ 25 MHz, 다이내믹 레인지 80 dB 초과(typ.), 테스트 포인트 10 ~ 90/디케이드
동작 환경0 ~ 50 °C, 상대습도 40 °C 이하 80 % 이하 · 41 ~ 50 °C 45 % 이하
치수 / 무게384 × 208 × 127.3 mm / 3 kg

활용 분야

연구실과 교육 현장의
시간·주파수 분석

  • R&D 연구실 — 새 회로의 신호와 파형 변화를 깊은 메모리로 분석합니다.
  • 교육 실습 — 오실로스코프와 스펙트럼 분석을 한 장비로 학습합니다.
  • 버스 신호 점검 — I2C · UART · CAN · LIN 통신을 디코딩합니다.
  • 주파수 분석 — FFT와 스펙트럼으로 신호의 주파수 성분을 나눕니다.
  • 장시간 기록 — 데이터 로그로 신호 변화를 길게 추적합니다.

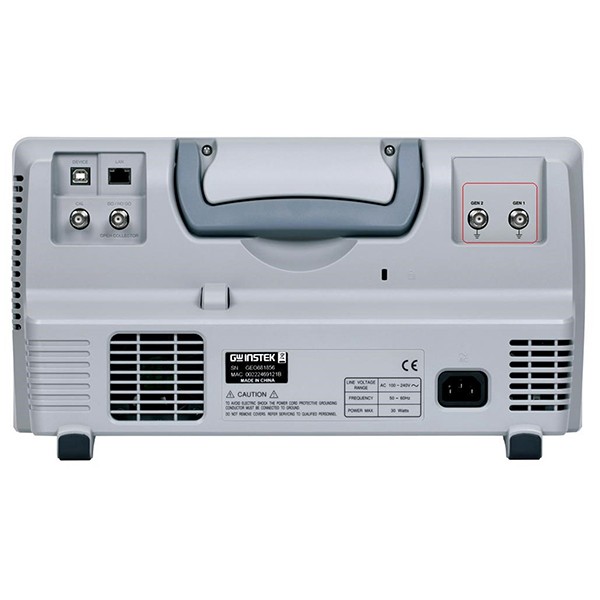

GWINSTEK MDO-2000A 시리즈 - 손잡이와 BNC 단자, 전원부가 있는 오실로스코프 후면
손잡이와 BNC 단자, 전원부가 있는 오실로스코프 후면

선택 가이드

대역폭과 구성별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
100 MHz면 충분할 때MDO-2102A · 2102AG상승 시간 3.5 ns의 기본 대역입니다.
200 MHz가 필요할 때MDO-2202A · 2202AG대역폭 제한 20 MHz / 100 MHz를 지원합니다.
300 MHz까지 필요할 때MDO-2302A · 2302AG상승 시간 1.17 ns로 가장 빠릅니다.
AWG를 함께 사용할 때AG 모델2채널 25 MHz AWG를 내장합니다.
채널 4개가 필요할 때GDS-2000A 또는 MDO-2000E4채널 구성입니다.

구성·옵션

품번과
AG 모델 구성

구분내용
품번 (DSO)MDO-2102A · MDO-2202A · MDO-2302A
품번 (AG)MDO-2102AG · MDO-2202AG · MDO-2302AG
채널2채널 + Ext 트리거
AG 모델 추가 기능2채널 25 MHz 임의 파형 발생기
