GW Instek GDS-2000A 시리즈 디지털 오실로스코프 (4채널)

견적 받기

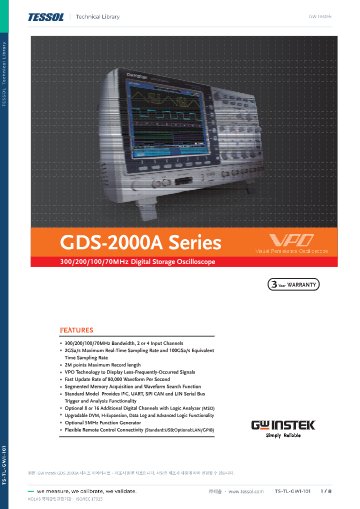

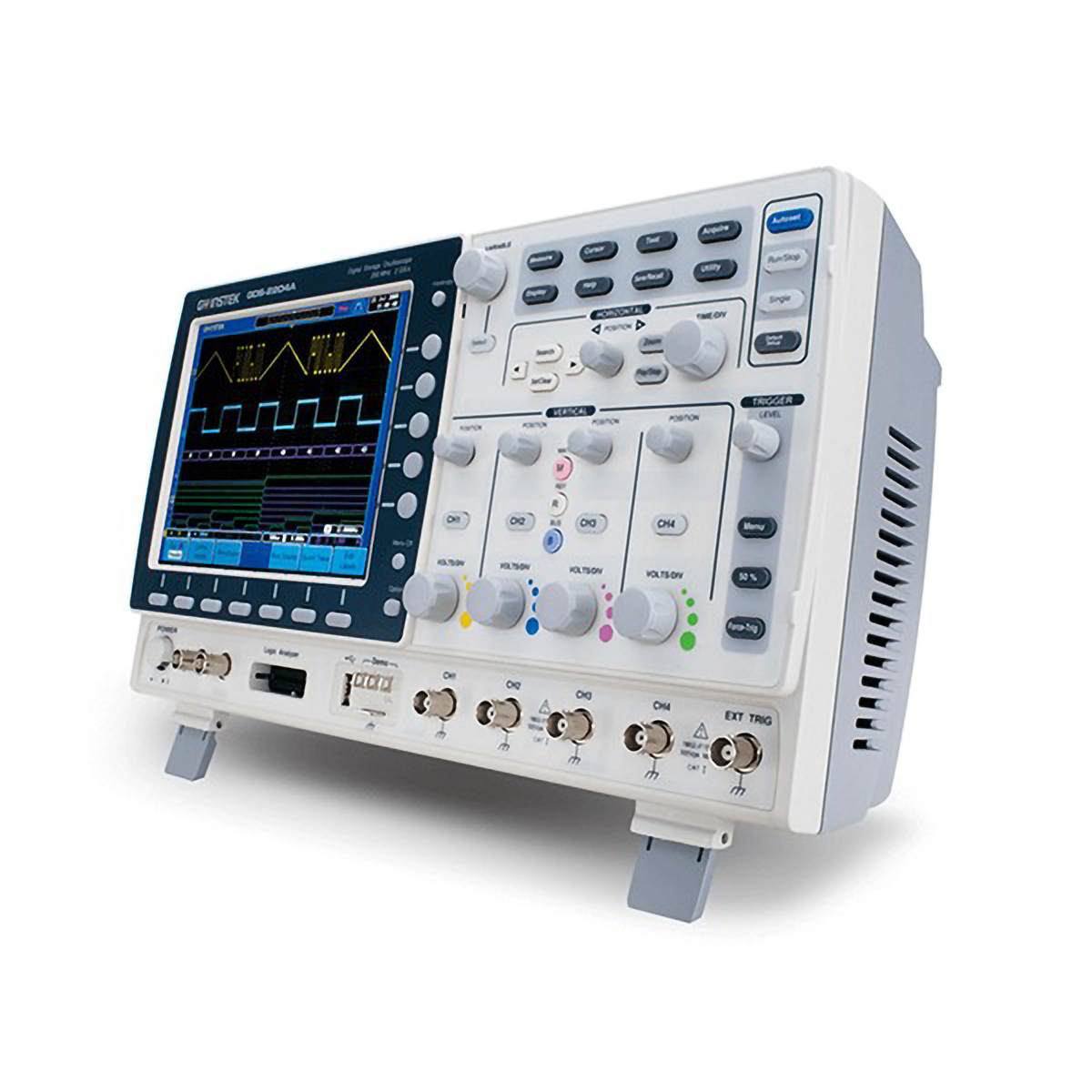

GW Instek GDS-2000A는 100·200·300 MHz 4채널 모델(GDS-2104A · 2204A · 2304A)로 구성된 8인치 SVGA 디지털 스토리지 오실로스코프(DSO)입니다. 1채널 실시간 2 GSa/s와 등가 시간 100 GSa/s 샘플링으로 연구개발과 생산 현장의 고속 신호를 디버깅합니다.

분할 메모리 2048 세그먼트와 최대 80,000 wfm/s 파형 갱신율로 드물게 나타나는 신호를 포착합니다. 후면 구획에 8 또는 16 디지털 채널 모듈을 추가하면 아날로그와 로직 신호를 한 화면에서 비교하는 MSO로 확장됩니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 300 MHz

4채널 모델 3종

2 GSa/s

1채널 실시간 샘플링

80,000 wfm/s

최대 파형 갱신율

2048

분할 메모리 세그먼트

특징

4채널 고속 샘플링과
확장 옵션

핵심 특징	현장에서 달라지는 점
VPO 파형 표시	파형 발생 빈도를 그레이스케일 농도로 구분해 드물게 나타나는 이상 파형을 쉽게 찾습니다.
MSO 업그레이드	8 또는 16 디지털 채널 모듈로 아날로그와 로직 신호의 타이밍을 같은 시간축에서 비교합니다.
DDS 함수 발생기 옵션	사인·삼각·사각 파형을 본체에서 만들어 별도 신호원 없이 회로를 시험합니다.
줌 창과 재생	확대 창이 파형을 자동으로 이동하며 표시해 긴 기록에서 이상 구간을 빠르게 찾습니다.
세그먼트 메모리와 파형 검색	2 Mpts 메모리를 2048개 구간으로 나눠 엣지·펄스 폭·런트 조건에 맞는 파형만 골라 봅니다.
DVM과 데이터 로그 업그레이드	디지털 전압계로 전압과 주파수를 함께 확인하고, 저장 간격을 지정해 파형이나 CSV로 기록합니다.

옵션 구성

MSO 확장과
업그레이드 선택

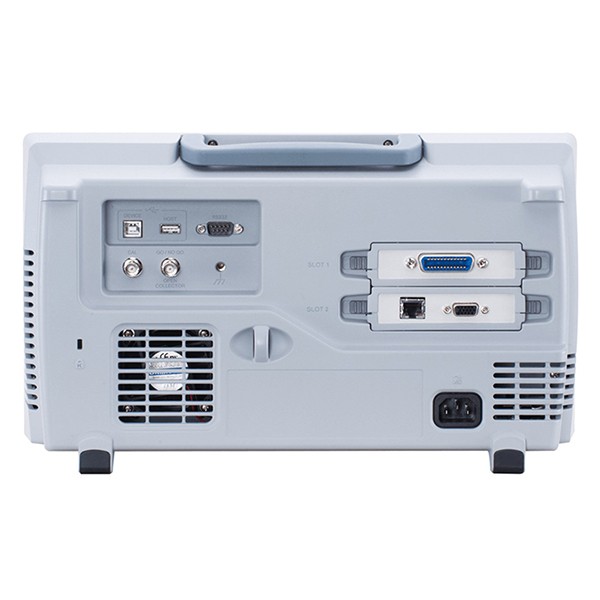

후면 플러그인 구획에 8 또는 16 디지털 채널 모듈(12 또는 20채널)을 설치하면 MSO로 확장되며, CAN·LIN 버스 분석은 업그레이드로 추가합니다. 통신 옵션은 DS2-LAN · DS2-GPIB, 함수 발생기 옵션은 DS2-FGN(5 MHz 모듈), 로직 분석 옵션은 DS2-08LA · DS2-16LA입니다.

아날로그와 디지털 신호를 한 시간축에서 비교

로직 입력은 500 MSa/s, 200 MHz, 레코드 길이 2 Mpts, 디지털 16채널 사양이며 임계값은 ±10 V 범위에서 설정합니다. 센서 입력과 마이크로컨트롤러 출력의 타이밍 차이를 같은 화면에서 확인합니다.

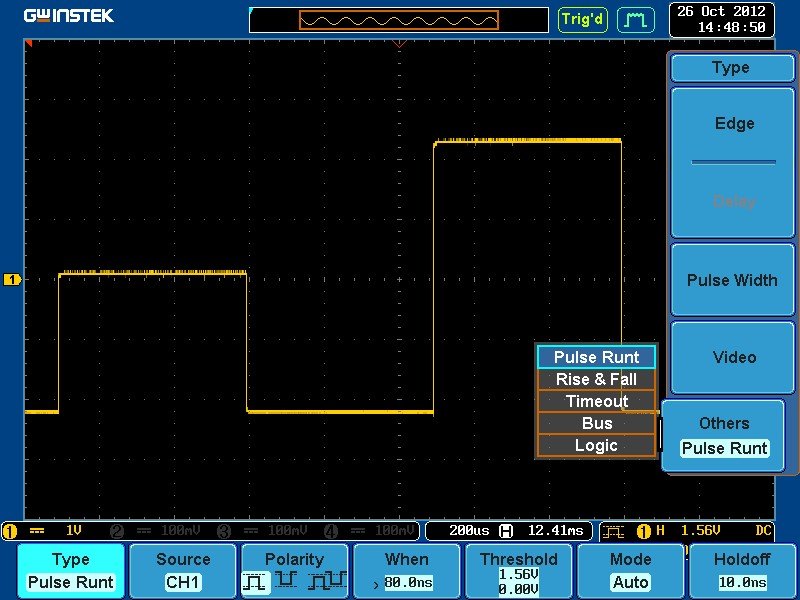

트리거 종류 선택 메뉴가 표시된 화면

프로브·옵션

프로브와
전류 프로브 구성

채널마다 수동 프로브가 기본으로 포함되며 전류 프로브(GCP-300 · GCP-500 · GCP-1000 · GCP-1030 · GCP-530)는 별매입니다.

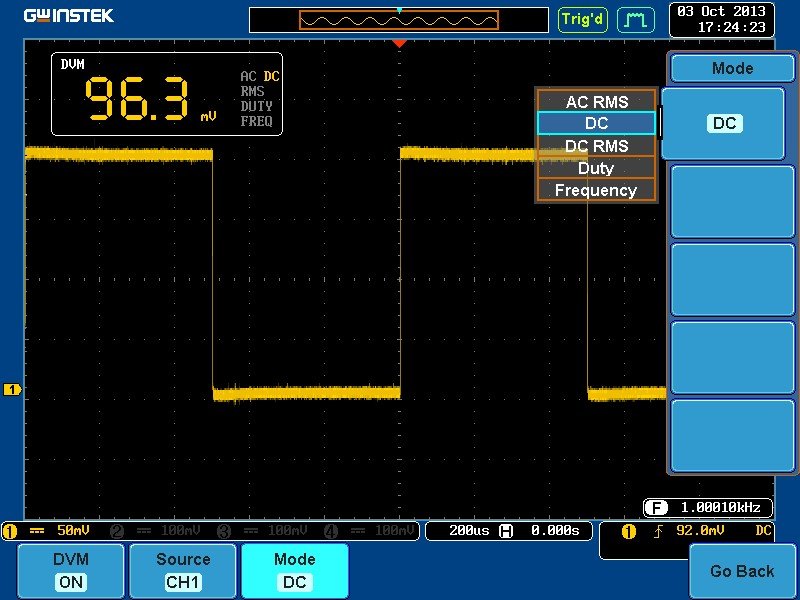

디지털 전압계 측정값이 함께 표시된 화면

사용 방법

GW Instek GDS-2000A
USB 원격 연결과 SCPI 명령 예시

GDS-2000A는 USB 디바이스 포트를 CDC(가상 COM 포트) 방식으로 PC와 연결하고, LAN(DS2-LAN)과 GPIB(DS2-GPIB)는 옵션으로 추가합니다. PC 소프트웨어 Freewave와 LabVIEW Driver, 그리고 Programming manual의 명령으로 원격 측정을 구성합니다.

소프트웨어·도구	하는 일
Freewave	GDS-2000A용 PC 소프트웨어(사용법은 Freewave user manual에 별도 수록)
USB driver	USB로 연결한 오실로스코프를 PC가 인식하게 하는 드라이버
LabVIEW Driver	LabVIEW에서 원격 제어
Programming manual for GDS-2000A	원격 명령 문법과 예시

처음 연결하는 순서

순서	할 일
1	다운로드 페이지에서 USB 드라이버를 내려받아 PC에 설치하세요.
2	오실로스코프의 USB 디바이스 포트와 PC를 USB 케이블(GTL-246)로 연결합니다.
3	Utility 키를 누르고 아래 메뉴의 I/O에서 USB Device Port를 Computer로 선택하세요.
4	PC의 장치 관리자에서 COM 포트를 확인하고 터미널 프로그램으로 접속합니다.
5	*idn?을 입력해 GW, 모델명, 일련번호, 펌웨어 버전이 돌아오는지 확인한 뒤 측정 명령을 보내세요.

원격 명령 예시 (GDS-2000A Programming Manual)

명령	하는 일
*idn?	장비 식별 정보 읽기(예: GW, GDS-2074A, PXXXXXX, V1.00)
:AUTOSet	입력 신호에 맞춰 수평·수직 스케일과 트리거 자동 설정
:CHANnel1:DISPlay ON	채널 1 표시 켜기
:ACQuire:MODe PDETect	샘플링 모드를 피크 검출로 설정

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming manual을 함께 확인하세요.

다운로드 페이지의 USB 드라이버는 USB 3.0/3.1 이상 포트를 지원하지 않는다고 표기되어 있습니다. 연결이 되지 않으면 PC의 USB 2.0 포트에 꽂아 보세요.

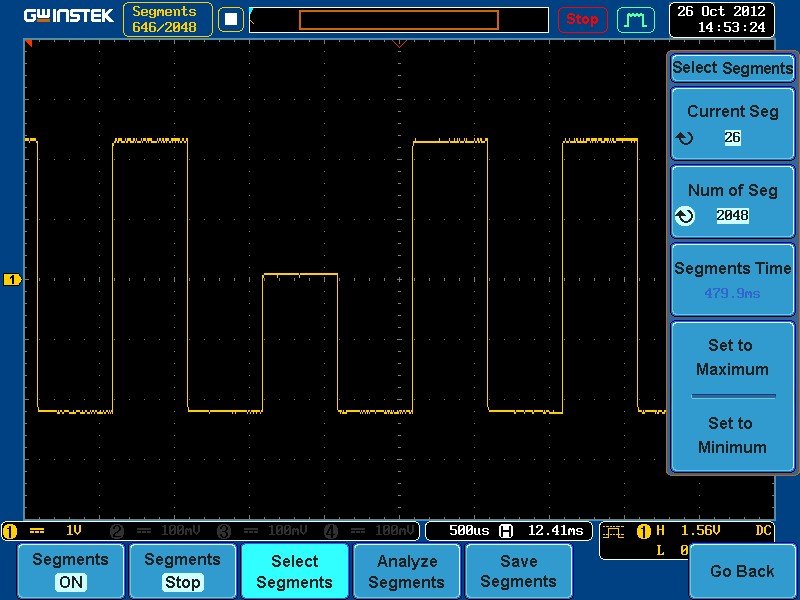

세그먼트 메모리 선택 메뉴가 표시된 화면

사양

100~300 MHz
4채널 모델 비교 사양

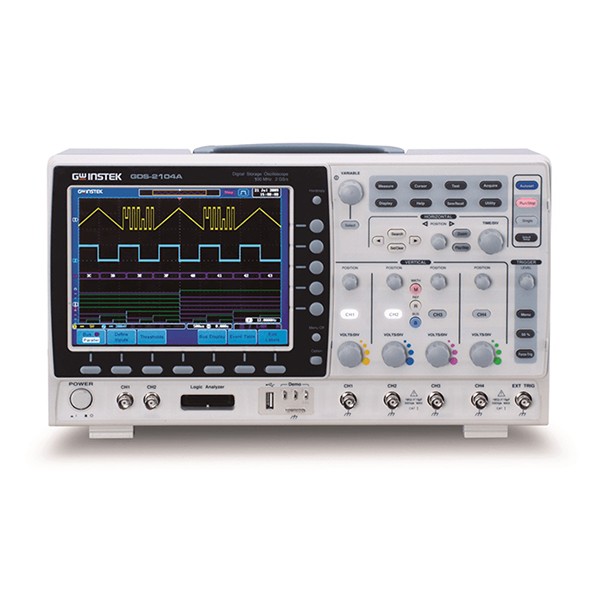

항목	GDS-2104A	GDS-2204A	GDS-2304A
채널	4채널 + Ext	4채널 + Ext	4채널 + Ext
대역폭 (-3 dB)	DC ~ 100 MHz	DC ~ 200 MHz	DC ~ 300 MHz
상승 시간	3.5 ns	1.75 ns	1.17 ns
대역폭 제한	20 MHz	20 MHz / 100 MHz	20 MHz / 100 MHz / 200 MHz
기본 프로브	GTP-150A-2	GTP-250A-2	GTP-350A-2

시리즈 공통 사양

항목	사양
수직 분해능 / 감도	8비트 / 1 mV/div ~ 10 V/div
입력 커플링 / 임피던스	AC, DC, GND / 1 MΩ // 16 pF
DC 이득 정확도	±(3 % × \|readout\| + 0.1 div + 1 mV)
극성	Normal, Invert
최대 입력 전압	300 Vrms, CAT I
오프셋 범위	1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 500 mV/div ~ 5 V/div ±50 V, 10 V/div ±500 V
트리거 소스	CH1, CH2, CH3, CH4, Line, EXT, D0 ~ D15
트리거 유형	엣지 · 펄스 폭 · 런트 · 상승/하강 시간 · 비디오 · 얼터네이트 · 단일 · 지연
홀드오프	10 ns ~ 10 s
트리거 감도	DC ~ 100 MHz 약 1 div 또는 1.0 mV, 100 ~ 200 MHz 약 1.5 div 또는 15 mV, 200 ~ 300 MHz 약 2 div 또는 20 mV
외부 트리거	범위 ±15 V, 감도 DC ~ 100 MHz 약 100 mV, 100 ~ 300 MHz 약 150 mV, 입력 임피던스 1 MΩ ±3 % // 16 pF
시간축	1 ns/div ~ 100 s/div (1-2-5), Roll 100 ms/div ~ 100 s/div
프리 / 포스트 트리거	최대 10 div / 최대 1000 div
시간축 정확도	±20 ppm (1 ms 이상 구간)
실시간 샘플링	1채널 2 GSa/s, 2채널 1 GSa/s, 등가 시간 최대 100 GSa/s
레코드 길이	1채널 2 Mpts, 2채널 1 Mpts
수집 모드	Normal, Average, Peak Detect(2 ns typ.), Single
분할 메모리	2048 세그먼트, 8 ns 해상도
자동 측정	36종, 8개 동시 표시와 통계 모드
디스플레이	8인치 TFT SVGA, 800 × 600
파형 갱신율	최대 80,000 wfm/s
인터페이스	RS-232C, USB 2.0 호스트 · 디바이스, 10/100 Mbps 이더넷, Go/NoGo, SVGA · GPIB(옵션)
MSO 업그레이드	8 또는 16 디지털 채널 모듈 (12 또는 20채널)
로직 분석 옵션	500 MSa/s, 200 MHz, 2 Mpts, 디지털 16채널, 1비트 분해능, 임계값 ±10 V, 최대 입력 ±40 V, 입력 101 kΩ // 8 pF
치수 / 무게	380 × 220 × 145 mm / 4.2 kg
통신 옵션	DS2-LAN, DS2-GPIB
함수 발생기 옵션	DS2-FGN (5 MHz 함수 발생기 모듈)
로직 분석 모듈 옵션	DS2-08LA, DS2-16LA
전류 프로브 (별매)	GCP-300, GCP-500, GCP-1000, GCP-1030, GCP-530

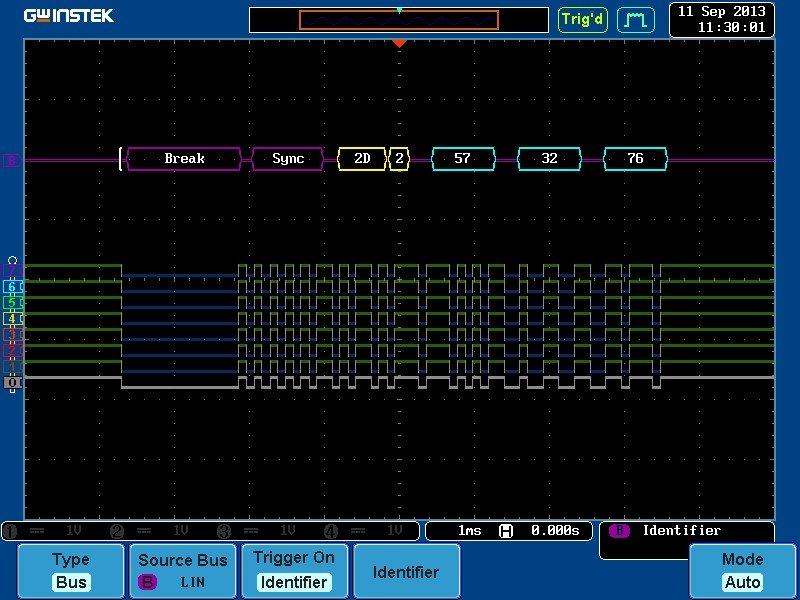

직렬 버스 디코딩 결과가 표시된 오실로스코프 화면

활용 분야

고속 디버깅이
필요한 현장

연구개발 디버깅 — 300 MHz 4채널로 고속 제어 신호의 타이밍 관계를 분석합니다.
생산 현장 시험 — 80,000 wfm/s 갱신율로 불량이 드물게 나타나는 신호를 포착합니다.
교육과 실습 — 4채널 입력과 줌 창으로 신호 관계를 학습합니다.
임베디드 시스템 점검 — MSO 업그레이드로 아날로그와 디지털 신호를 함께 비교합니다.

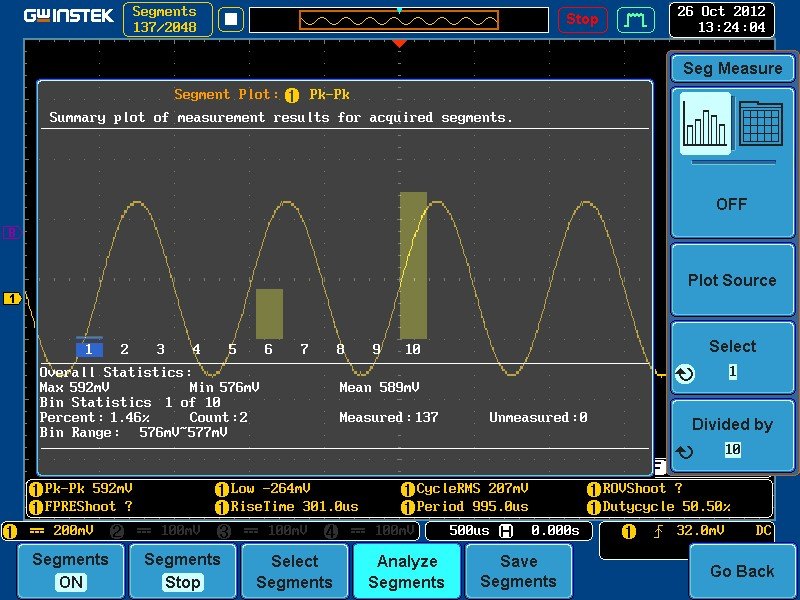

세그먼트별 측정 결과 그래프 화면

선택 가이드

GDS-2000A의
대역폭별 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
100 MHz 대역으로 4채널이 필요할 때	GDS-2104A	상승 시간 3.5 ns, 기본 프로브 GTP-150A-2를 포함합니다.
200 MHz까지 올려 고속 신호를 볼 때	GDS-2204A	대역폭 제한 20 MHz / 100 MHz를 지원합니다.
300 MHz 대역이 필요할 때	GDS-2304A	상승 시간 1.17 ns로 3개 모델 중 가장 빠릅니다.
70~200 MHz에 10 Mpts 메모리가 필요할 때	GDS-2000E	GDS-2000E가 채널당 10 Mpts 레코드 길이를 갖춥니다.

구성·옵션

기본 구성과
별매 옵션

구분	내용
수동 프로브	GTP-150A-2 (GDS-2104A), GTP-250A-2 (GDS-2204A), GTP-350A-2 (GDS-2304A), 채널당 1개
통신 옵션	DS2-LAN, DS2-GPIB
함수 발생기 옵션	DS2-FGN (5 MHz 함수 발생기 모듈)
로직 분석 옵션	DS2-08LA, DS2-16LA
전류 프로브 (별매)	GCP-300, GCP-500, GCP-1000, GCP-1030, GCP-530

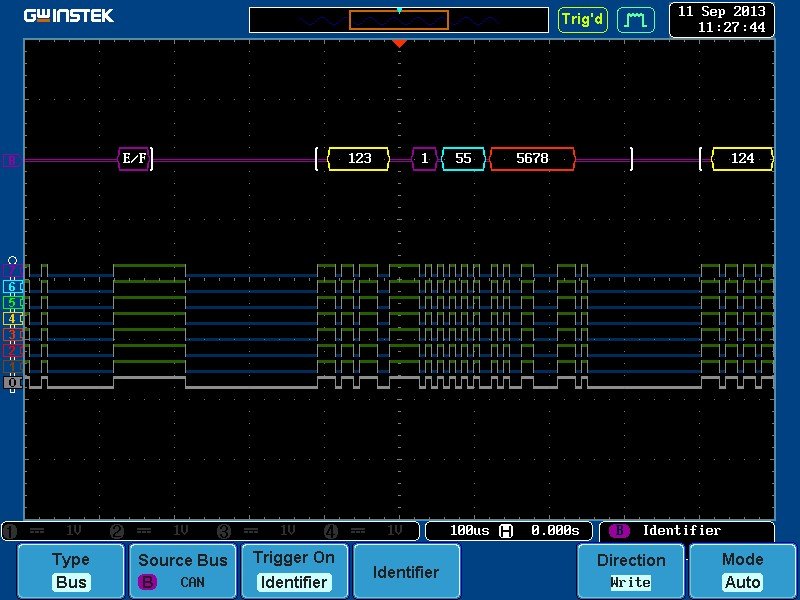

직렬 버스 트리거 설정과 디코딩 화면

GDS-2000A와 함께 보는
오실로스코프

GDS-2000A 4채널 모델에는 어떤 구성이 있습니까?
GDS-2104A(100 MHz), GDS-2204A(200 MHz), GDS-2304A(300 MHz) 세 가지입니다. 대역폭만 다르고 8인치 SVGA 화면과 4채널 구성은 같습니다.
GDS-2000A로 로직 분석도 함께 할 수 있습니까?
네, 옵션 DS2-08LA · DS2-16LA 로직 분석기를 사용할 수 있습니다. 디지털 16채널 입력으로 임계값을 ±10 V 범위에서 설정합니다.
MSO로 확장하는 방법은 무엇입니까?
후면 플러그인 구획에 8 또는 16 디지털 채널 모듈을 설치합니다. 설치하면 아날로그와 디지털 채널을 같은 화면에서 비교할 수 있습니다.
GDS-2000E와 무엇이 다릅니까?
GDS-2000A는 최대 300 MHz의 4채널 모델이고, GDS-2000E는 70~200 MHz에 레코드 길이 10 Mpts입니다. 대역폭이 우선이면 GDS-2000A를 선택하세요.
GDS-2000A 측정 정확도의 교정은 어떻게 받습니까?
정기 교정이 필요합니다. 문의해 주시면 (주)테솔의 KOLAS 인정 범위 안에서 교정을 안내해 드립니다.
