터치 화면으로 조건을 바꾸며
부품을 측정하는 LCR 미터

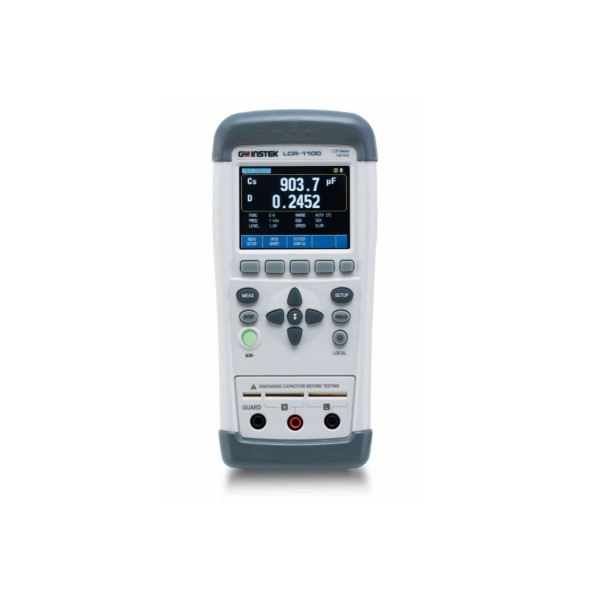

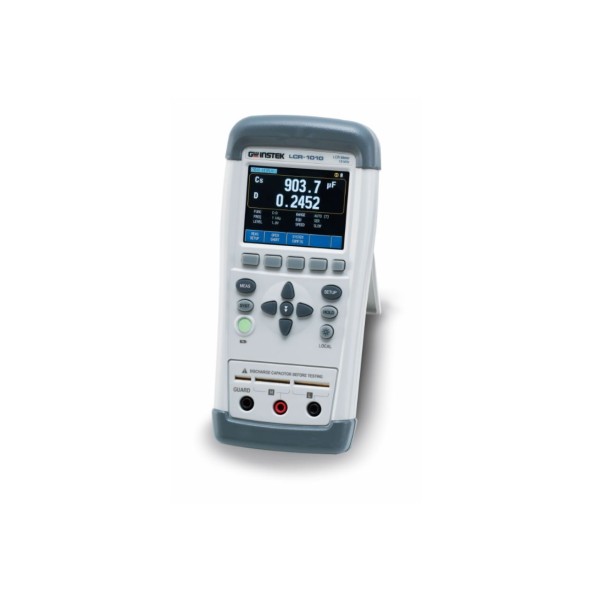

GW Instek LCR-1000 핸드헬드 LCR 미터

견적 받기

GW Instek LCR-1000 시리즈는 2.8인치 컬러 터치 화면에 주·보조 50,000 카운트를 표시하는 핸드헬드 LCR 미터(Handheld LCR Meter)입니다. LCR-1100은 100 kHz, LCR-1010은 10 kHz까지 시험하며 기본 정확도 0.2 %로 현장 부품을 측정합니다.

버튼과 터치를 함께 사용해 시험 주파수와 신호 레벨을 현장에서 바꾸고, 15가지 측정 함수 가운데 C-D부터 Z-θd까지 조합을 골라 측정합니다. USB로 PC 소프트웨어와 연결해 측정값을 전송합니다. (주)테솔이 국내에 공식 공급합니다.

2개 모델

10 kHz · 100 kHz 상한

15가지

측정 함수 조합

3단계

테스트 신호 레벨 선택

USB

PC 소프트웨어 연결

특징

터치 조작과
넓은 표시 범위

핵심 특징현장에서 달라지는 점
컬러 터치 화면2.8인치 LCD를 터치로 조작해 측정 조건을 바꾸는 단계가 줄어듭니다.
50,000 카운트메인과 서브 표시를 모두 50,000 카운트로 읽어 부품 값을 세밀하게 구분합니다.
자동 LCR 측정캐패시턴스, 인덕턴스, 저항을 자동으로 측정해 부품 종류를 구분하는 시간이 줄어듭니다.
15가지 측정 함수C-D부터 Z-θd까지 측정 조합을 골라 부품 평가 지표에 맞춰 읽습니다.
직렬·병렬 회로등가 회로를 직렬이나 병렬로 골라 부품 특성에 맞는 값을 얻습니다.
비교기 분류허용 오차 범위를 정해 합격과 불합격을 나누므로 검사 속도가 빨라집니다.

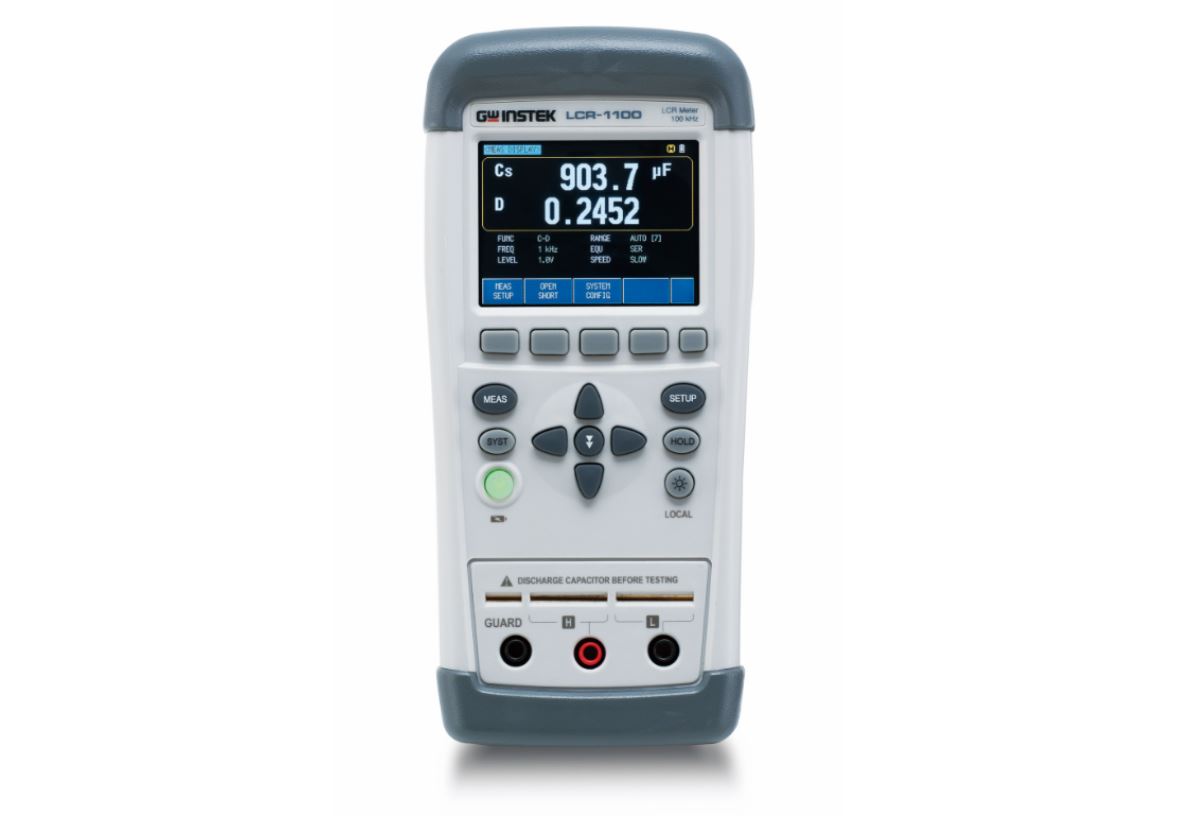

GWINSTEK LCR-1000 시리즈 - 컬러 화면과 키패드가 있는 휴대형 LCR 미터 전면
컬러 화면과 키패드가 있는 휴대형 LCR 미터 전면

측정 조건

신호 레벨과 보정으로
측정 조건 정리

시험 신호 레벨은 0.3 V, 0.7 V, 1.0 Vrms에서 고르고, 측정 속도는 Slow와 Fast로 나뉩니다. 리드와 지그의 영향은 개방·단락 보정으로 줄입니다.

측정 전 개방·단락 보정

리드 길이와 지그에 따라 잔류 임피던스가 달라지므로 측정 전에 개방과 단락 보정을 수행하면 작은 값 부품의 읽음값이 안정됩니다. 정확도 조건은 23 ±5 °C에서 전원을 켠 뒤 30분 이후 기준입니다.

사용 방법

LCR-1000 시리즈
USB 연결과 원격 측정 명령

LCR-1000 시리즈는 상단의 USB Type-C 포트로 PC와 연결하며 USB-HID와 USB-VCOM(가상 시리얼 포트)을 지원합니다. 공식 PC Software for LCR-1000 Series로 측정값을 PC에 받고, VCOM에서는 SCPI 호환 명령으로 제어합니다.

소프트웨어·도구하는 일
PC Software for LCR-1000 SeriesPC로 측정값 전송과 정리
USB-VCOM가상 시리얼 포트에서 SCPI 호환 명령 송수신
USB-HID드라이버 없이 64바이트 패킷으로 통신

처음 연결하는 순서

순서할 일
1배터리를 충분히 충전한 뒤 USB Type-C 케이블로 PC에 연결하세요.
2USB-VCOM은 항상 켜져 있어 따로 켤 필요가 없습니다.
3VCOM을 고르면 드라이버가 자동 설치되므로 장치 관리자에서 포트 번호를 확인하세요.
4터미널이나 프로그램에서 명령 끝에 종단 문자(기본 LF)를 붙여 한 줄에 한 명령씩 보내세요.
5측정 기능과 주파수를 설정한 뒤 FETC? 명령으로 측정값을 읽습니다.

LCR-1000 VCOM 명령 예시

명령하는 일
FUNC C-D측정 함수를 C-D로 설정
FUNC?현재 측정 함수 조회
FREQ?현재 시험 주파수 조회
FETC?주·부 측정값을 NR3 형식으로 읽기

FUNC C-D;FREQ 1K처럼 여러 명령을 이어 보내는 방식은 지원하지 않습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

PC에 연결하면 화면에 USB Attached. (Not Charging)이 표시되고 배터리로 동작하므로, PC 제어 전에 배터리를 완충하세요.

사양

2개 모델 비교와
공통 사양

항목LCR-1100LCR-1010
시험 주파수50 / 100 / 120 Hz · 1 / 2 / 10 / 50 / 100 kHz50 / 100 / 120 Hz · 1 / 2 / 10 kHz
시험 주파수 상한100 kHz10 kHz

시리즈 공통 사양

항목사양
표시메인 · 서브 50,000 카운트 · 2.8인치 컬러 LCD 터치
정전용량1 pF–50 mF · ±(0.2 % rdg + 2 counts) – ±(3.0 % rdg + 10 counts) (주파수 · 범위에 따라)
인덕턴스0.5 µH–1000 H · ±(0.2 % rdg + 2 counts) – ±(2.5 % rdg + 10 counts)
임피던스0.05 Ω–10 MΩ · ±(0.2 % rdg + 2 counts) – ±(3.0 % rdg + 20 counts)
DC 저항0.05 Ω–10 MΩ · ±(0.2 % rdg + 2 counts) – ±(3.0 % rdg + 5 counts)
측정 조건23 ±5 °C · 전원 켠 뒤 30분
인터페이스USB · PC 소프트웨어
측정 함수C-D · C-Q · C-R · L-D · L-Q · L-R · L-Rdc · R-Q · R-X · R-Rdc · Rdc · Z-D · Z-Q · Z-θr · Z-θd
테스트 신호 레벨0.3 · 0.7 · 1.0 Vrms 선택
측정 속도Slow 2.5회/s · Fast 10회/s
등가 회로직렬 · 병렬 선택
출력 임피던스100 Ω
보정개방 · 단락 보정 (Open · Short)
비교기 (분류)±1 %, ±5 %, ±10 %, ±20 %, +0.1 % ~ +20 %, +80 %/-20 %
기타 기능데이터 홀드 · 자동 전원 끄기 · 자동 전원 절약
백라이트50 %, 100 % (LCR-1100 기준)
전원리튬 배터리 (충전형, LCR-1100 기준)
USB 연결USB Type-C · HID · 가상 시리얼 포트 VCOM (LCR-1100 기준)
범위자동 · 수동 선택 (LCR-1100 기준)

활용 분야

현장에서 부품을
검사하는 작업

  • 현장 점검 — 설비에 들어간 부품 값을 바로 측정합니다.
  • 수입·출하 검사 — 터치 화면으로 시험 조건을 바꾸며 검사합니다.
  • PC 기록 — USB 연결로 측정값을 PC에 전송해 정리합니다.
  • 연구·교육 — 함수별로 L, C, R과 임피던스를 비교합니다.

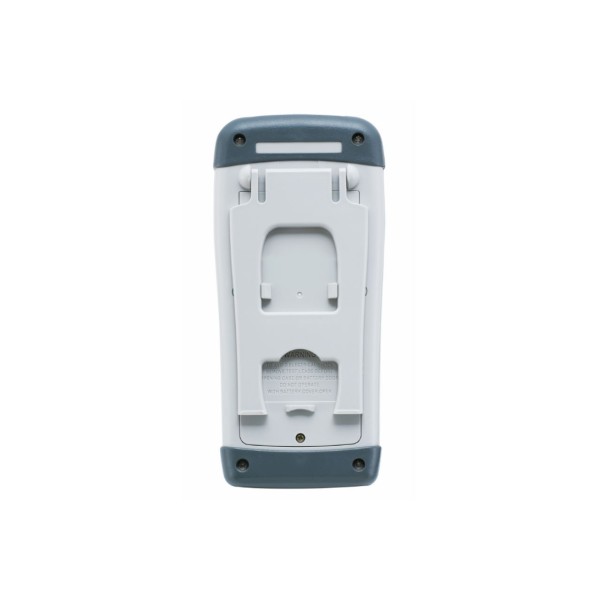

GWINSTEK LCR-1000 시리즈 - 접이식 스탠드와 배터리부가 있는 LCR 미터 후면
접이식 스탠드와 배터리부가 있는 LCR 미터 후면

선택 가이드

시험 주파수로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
100 kHz까지 시험해야 할 때LCR-1100시험 주파수 상한이 100 kHz입니다.
10 kHz까지면 충분할 때LCR-1010시험 주파수 상한이 10 kHz입니다.

구성·옵션

모델 구성

구분품번설명
본체LCR-1100100 kHz 상한, 컬러 터치 핸드헬드 LCR 미터
본체LCR-101010 kHz 상한, 컬러 터치 핸드헬드 LCR 미터
