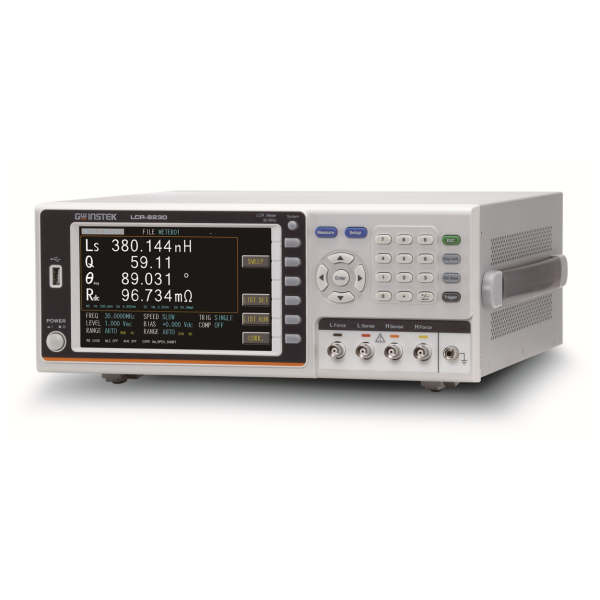

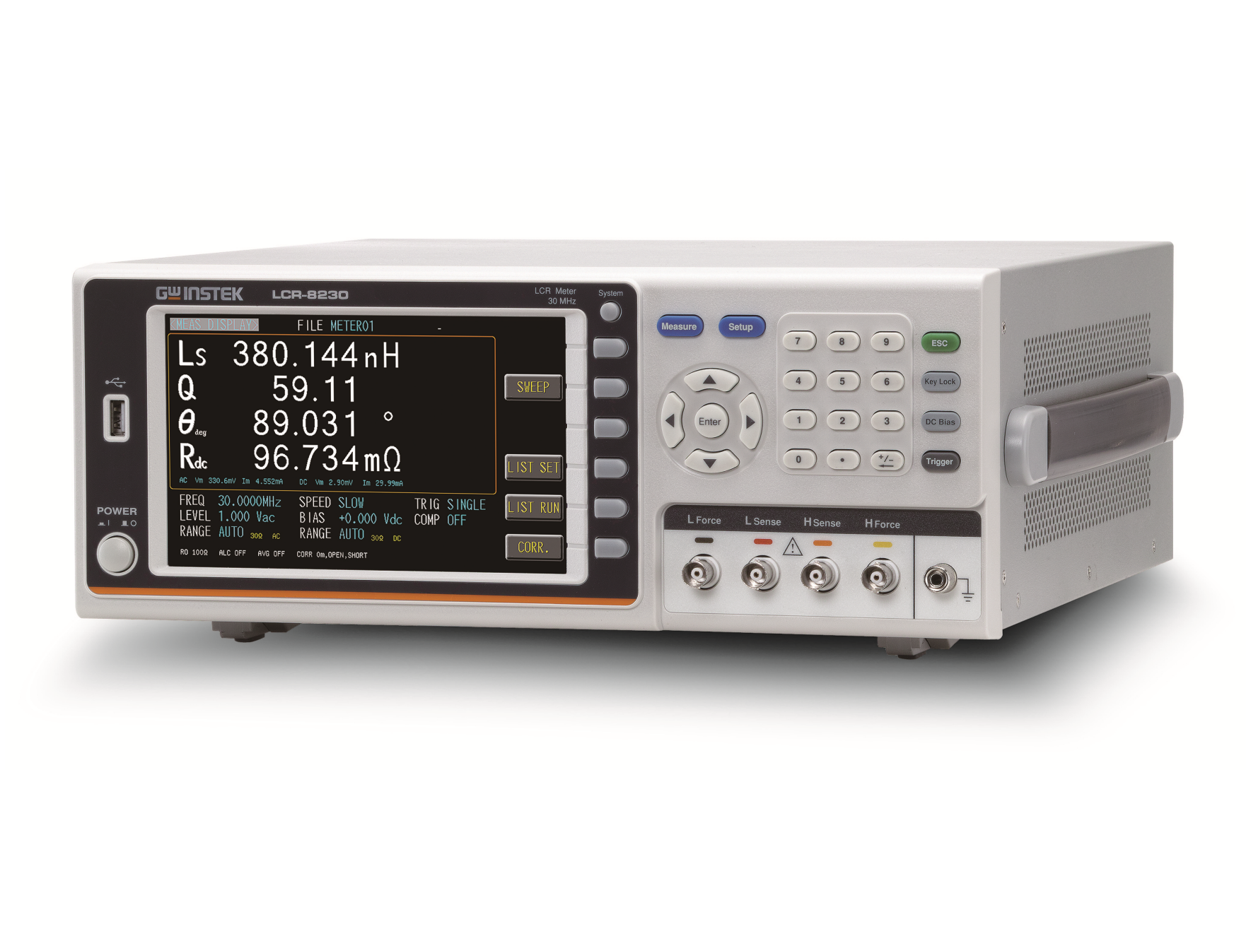

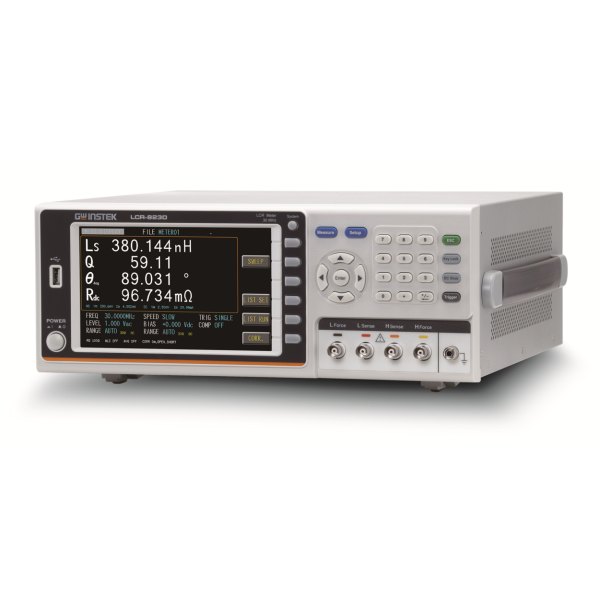

GW Instek LCR-8200(A) 시리즈는 ±0.08 % 기본 정확도로 1 MHz(8201)부터 50 MHz(8250A)까지 시험하는 10개 모델의 고주파 벤치형 LCR 미터(High-Frequency LCR Meter)입니다. 고주파 수동 부품과 소재의 주파수 특성을 R&D와 생산 현장에서 평가합니다.
17개 측정 파라미터 가운데 4개를 한 화면에 동시에 표시하고, 15스텝 리스트와 그래픽 스윕으로 주파수에 따른 변화를 곡선으로 그립니다. 10 kHz를 넘는 대역에서 최대 2.5 ms의 시험 속도로 측정하는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.
특징
고주파와 곡선 분석에
맞춘 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 최대 50 MHz 시험 | 고주파 인덕터와 칩 부품의 자기 공진 부근 특성까지 같은 계열 장비로 측정합니다. |
| 4파라미터 동시 표시 | Z, Ls, Cp, Q 같은 값을 한 화면에 나란히 읽으므로 조건을 바꿔 다시 측정하는 횟수가 줄어듭니다. |
| 15스텝 리스트 측정 | 주파수·신호 레벨·바이어스를 단계별로 바꿔 연속 측정해 부품 규격표의 조건을 한 번에 점검합니다. |
| 그래픽 스윕과 트레이스 유지 | 주파수·전압·전류·바이어스 전압을 스윕해 곡선으로 확인하고 이전 곡선과 겹쳐 비교합니다. |
| A 시리즈 등가 회로 분석 | 3소자·4소자 등가 회로 모델로 부품의 기생 성분을 분리해 설계 검증 시간을 줄입니다. |
| 다섯 가지 표준 인터페이스 | USB, GPIB, LAN, RS-232, 핸들러를 갖춰 기존 시험 설비의 연결 방식에 맞춰 연동합니다. |

시험 조건
신호 레벨과
속도 설정
AC 전압은 1 MHz 이하에서 10 mV~2 Vrms, 1 MHz를 넘거나 출력 임피던스 25 Ω일 때 10 mV~1 Vrms 범위입니다. AC 전류는 출력 임피던스 100 Ω에서 100 µA~20 mArms, 25 Ω에서 200 µA~40 mArms이며 DCR 시험 신호는 1 Vdc에 최대 40 mA입니다.
시험 속도는 MAX 2.5 ms(10 kHz 초과), FAST 50 ms(20 Hz 초과), MEDIUM 100 ms, SLOW 300 ms, SLOW2 600 ms의 다섯 단계입니다. 정확도를 우선하는 R&D에서는 SLOW 이하를, 라인 검사에서는 MAX를 선택하세요.

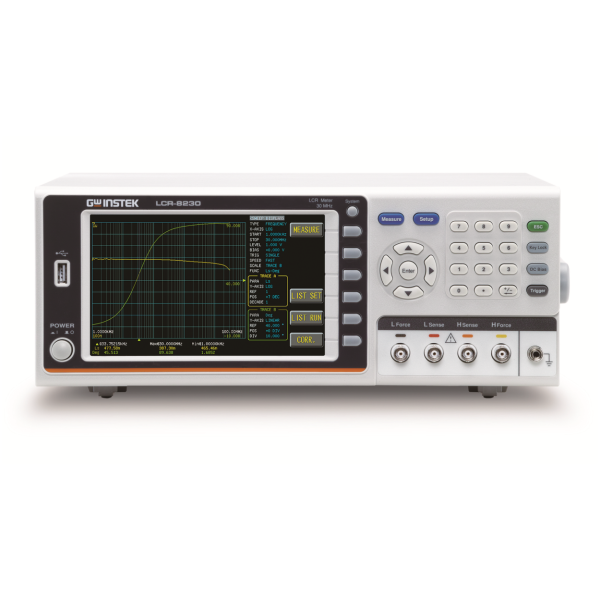

스윕 측정 화면과 트레이스
주파수, 전압, 전류, 바이어스 전압 중 하나를 스윕해 두 개의 측정 파라미터를 곡선으로 그립니다. 측정 곡선은 Keep Trace로 남겨 조건이 다른 곡선과 겹쳐 비교합니다.
보정과 판정
보정 기능과
핸들러 판정
보정은 Open, Short, HF Load, Load 방식을 지원하고 핸들러는 PASS/FAIL, OK/NG, BIN 1~9 판정을 출력합니다. 비교기는 값, Δ, Δ%를 기준으로 하며 부저는 꺼짐, Pass, Fail 중에서 고릅니다. 내부 DC 바이어스는 0~±12 V이고 평균 횟수는 1~64회입니다.

사용 방법
LCR-8200A 원격 연결과
PC 소프트웨어 사용 순서

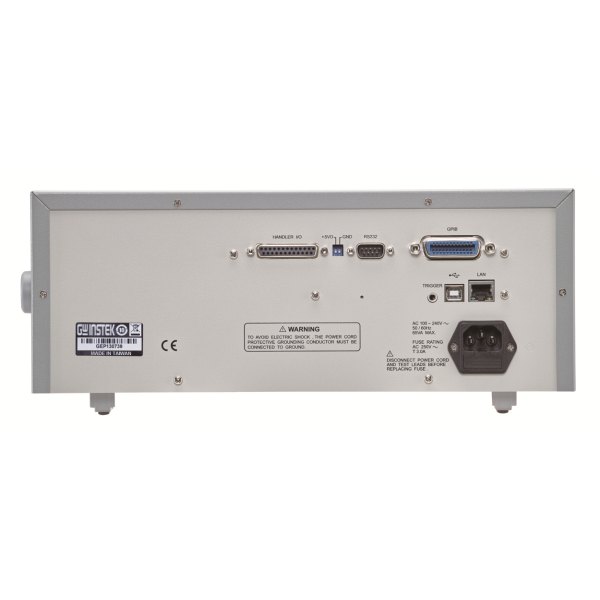

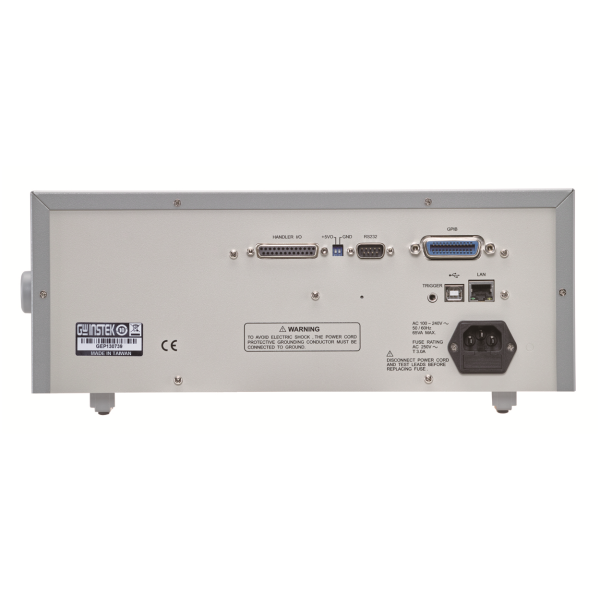

LCR-8200(A)는 USB, GPIB, LAN, RS-232C로 PC와 연결합니다. 전용 PC Software는 미터 모드와 리스트 모드를 묶어 최대 200스텝 시험을 실행하고 결과를 CSV로 기록합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| PC Software (LCR-8200(A)) | 스텝별 시험 조건 편집(최대 200스텝, 스텝당 4항목), 시험 실행, 측정 로그 CSV 저장 |
| NI-VISA 17.5 · .NET Framework 3.5 | PC Software 설치 전에 필요한 구성 요소 |
| LCR-8200 USB Driver (Zadig) | USB 연결 시 CDC 드라이버를 설치해 COM 포트로 인식 |
| LabVIEW Driver | LabVIEW 2016 이상에서 자동 시험 프로그램 작성 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Windows 10 또는 7 PC에 .NET Framework 3.5와 NI-VISA 17.5를 설치한 뒤 PC Software를 설치합니다. |
| 2 | USB로 연결할 때는 A-B 케이블을 후면 USB B 포트에 꽂고 Zadig가 LCR-8200을 감지하면 CDC를 골라 드라이버를 설치하세요. |
| 3 | 본체 SYSTEM CONFIG에서 사용할 인터페이스를 설정합니다. GPIB는 GPIB ADDRESS, LAN은 LAN PORT ON과 LAN SETUP, RS-232C는 RS232 BAUD RATE와 RS232 EOI(LF)를 맞춥니다. |
| 4 | PC Software의 Setup/Communication 메뉴에서 같은 연결 방식과 값을 입력하고 Connection 버튼을 누르세요. |
| 5 | 연결되면 모델, 시리얼 번호, 펌웨어 버전이 표시되고 본체 LCD에 LOCK 아이콘이 나타납니다. |
| 6 | Open/Short 보정은 본체에서 마친 뒤 Edit Mode에서 스텝을 만들고 Test Mode의 Start로 시험을 실행합니다. |
LAN으로 연결할 때는 PC Software에 입력한 IP가 본체 SYSTEM CONFIG의 CURRENT IP ADDRESS와 같아야 합니다. RS-232C는 널 모뎀 케이블을 사용하세요.
사양
10개 모델 비교와
시리즈 공통 사양
| 항목 | 시험 주파수 범위 | 등가 회로 분석 |
|---|---|---|
| LCR-8201 | DC · 10 Hz ~ 1 MHz | 미지원 |
| LCR-8205 | DC · 10 Hz ~ 5 MHz | 미지원 |
| LCR-8205A | DC · 10 Hz ~ 5 MHz | 지원 |
| LCR-8210 | DC · 10 Hz ~ 10 MHz | 미지원 |
| LCR-8210A | DC · 10 Hz ~ 10 MHz | 지원 |
| LCR-8220 | DC · 10 Hz ~ 20 MHz | 미지원 |
| LCR-8220A | DC · 10 Hz ~ 20 MHz | 지원 |
| LCR-8230 | DC · 10 Hz ~ 30 MHz | 미지원 |
| LCR-8230A | DC · 10 Hz ~ 30 MHz | 지원 |
| LCR-8250A | DC · 10 Hz ~ 50 MHz | 지원 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 주파수 분해능 / 정확도 | 6자리 / ±0.0007 % |
| 사양 보증 조건 | 60분 이상 통전 |
| 출력 임피던스 | 25 Ω / 100 Ω 선택 |
| 기본 정확도 | ±0.08 % |
| 시험 속도 | MAX 2.5 ms(10 kHz 초과) · FAST 50 ms(20 Hz 초과) · MEDIUM 100 ms · SLOW 300 ms · SLOW2 600 ms |
| AC 전압 레벨 | 10 mV ~ 2 Vrms (1 MHz 이하) · 10 mV ~ 1 Vrms (1 MHz 초과 또는 출력 임피던스 25 Ω) |
| AC 전류 레벨 | 100 µA ~ 20 mArms (출력 임피던스 100 Ω) · 200 µA ~ 40 mArms (출력 임피던스 25 Ω) |
| DCR 전압 | 1 Vdc, 최대 40 mA |
| 측정 파라미터 | Z · Ls/Lp · Cs/Cp · Rs/Rp · Q · D · Y · G · X · θd/θr · B · Rdc 중 최대 4개 동시 표시 |
| 리스트 측정 | 15 스텝 · 파라미터 Freq/Vac/Iac/DC Bias/Comp/BIN · 트리거 AUTO · REPEAT · SINGLE |
| 스윕 측정 | 그래픽 표시 · 측정 파라미터 2개 · 스윕 대상 Freq/Vac/Iac/Bias V · Keep Trace |
| 등가 회로 분석 (A 시리즈) | 등가 회로 모델 7종, 3소자 분석 4종 · 4소자 분석 3종 |
| ALC 기능 | 지원 |
| DC 바이어스 | 0 ~ ±12 V |
| 핸들러 | PASS/FAIL · OK/NG · BIN 1 ~ 9 |
| 보정 | Open · Short · HF Load · Load |
| V/I 모니터 | Vac · Iac · Vdc · Idc |
| 비교기 | 값 · Δ · Δ% |
| 부저 | OFF · Pass · Fail |
| 평균 | 1 ~ 64회 |
| 디스플레이 | 7인치 컬러 LCD, 800 × 480 |
| 인터페이스 | USB · GPIB · LAN · RS-232 · 핸들러 · USB 호스트 · 트리거 입력 |
| USB 저장 | 그래픽 모드에서 곡선과 측정값 저장 |
| 전원 | AC 100 ~ 240 V, 50/60 Hz, 최대 65 VA |
| 외형 치수 (W × H × D) | 346 × 145 × 335 mm |
| 무게 | 약 3.3 kg |
활용 분야
고주파 부품과
소재 평가 현장
- 고주파 수동 부품 — 고주파 대역에서 인덕터와 커패시터의 값을 측정합니다.
- 소재 평가 — 소재의 주파수별 특성을 스윕 곡선으로 확인합니다.
- R&D 시험 — 신규 부품의 특성 곡선을 얻고 등가 회로 모델로 해석합니다.
- 생산 라인 검사 — 리스트 측정과 핸들러로 자동 시험에 연결합니다.
선택 가이드
필요 주파수별
권장 모델
| 이럴 때 (현장 조건·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 1 MHz 이하 부품을 시험할 때 | LCR-8201 | 시리즈에서 시험 주파수 상한이 가장 낮은 기본 모델입니다. |
| 5~10 MHz 대역 부품을 시험할 때 | LCR-8205 · 8210 | 상한 5 MHz와 10 MHz 모델입니다. |
| 20~30 MHz 대역 부품을 시험할 때 | LCR-8220 · 8230 | 상한 20 MHz와 30 MHz 모델입니다. |
| 부품의 기생 성분을 등가 회로로 분석할 때 | 8205A · 8210A · 8220A · 8230A | 비A 모델에 등가 회로 분석 기능이 추가된 모델입니다. |
| 50 MHz까지 필요할 때 | LCR-8250A | 시리즈 최상위 주파수 모델이며 등가 회로 분석을 지원합니다. |
| 100 kHz 이하 정밀 시험이 중심일 때 | LCR-6000 시리즈 | 0.05 % 정확도의 정밀 벤치형입니다. |
구성·옵션
기본 구성과
선택 사양
| 구분 | 품목 | 설명 |
|---|---|---|
| 기본 구성 | 안전 지침서 · 전원 코드 | 각 1개 |
| 기본 구성 | LCR-06B | 켈빈 클립(4선) 테스트 픽스처, DC ~ 1 MHz, ±35 V |
| 기본 구성 | CD | 사용 설명서 1개 |
| 선택 사양 | LCR-DB1 | DC 바이어스 박스, 최대 2 MHz, 최대 입력 ±200 V |
| 선택 사양 | LCR-05 | 축형·방사형 리드 테스트 픽스처, DC ~ 1 MHz, ±35 V |
| 선택 사양 | LCR-07 | 악어 클립(2선) 테스트 리드, DC ~ 1 MHz, ±35 V |
| 선택 사양 | LCR-08 | SMD 칩 테스트 트위저, DC ~ 1 MHz, ±35 V |
| 선택 사양 | LCR-12 | 켈빈 클립(4선) 테스트 리드, 10 MHz |
| 선택 사양 | LCR-15 | SMD 칩(0201 ~ 1812) 테스트 픽스처, DC ~ 1 MHz, ±35 V |
| 선택 사양 | GTL-232 | RS-232 케이블, 9핀 암-9핀, 널 모뎀, 약 2000 mm |
| 선택 사양 | GTL-248 | GPIB 케이블, 약 2000 mm |
교정 연계
고주파 LCR 미터는 정해진 주기로 교정해 측정 신뢰도를 유지합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
관련 제품
LCR-8200(A) 시리즈와 함께 보는
LCR 장비
- GW Instek LCR-6000 시리즈 정밀 벤치형 LCR 미터
- GW Instek LCR 테스트 픽스처 · 리드 (LCR-05 · 06B · 07 · 08 · 12 · 15)
- GW Instek LCR-1100 / LCR-1010 (LCR-1000 시리즈) 핸드헬드 LCR 미터
LCR-8200(A) 시리즈의 모델은 무엇을 기준으로 고릅니까?
필요한 최대 시험 주파수가 기준입니다. 1 MHz부터 50 MHz까지 모델이 나뉘며 등가 회로 분석이 필요하면 A 모델을 선택하세요.
A 모델은 무엇이 다릅니까?
등가 회로 모델 분석 기능이 추가된 모델입니다. 8205A, 8210A, 8220A, 8230A, 8250A가 해당하며 시험 주파수 상한은 각각 5, 10, 20, 30, 50 MHz입니다.
LCR-8200(A)에서 리스트와 스윕 측정을 할 수 있습니까?
네, 15스텝 리스트와 그래픽 스윕 측정을 사용할 수 있으며 곡선과 값은 USB로 저장합니다.
외부 설비와는 어떻게 연결합니까?
USB, GPIB, LAN, RS-232C와 핸들러를 갖추고 있습니다. 자동 시험 설비에는 GPIB 또는 LAN, 선별 라인에는 핸들러를 사용합니다.
