인덕터·커패시터·저항을 정밀하게
측정하는 벤치형 LCR 미터

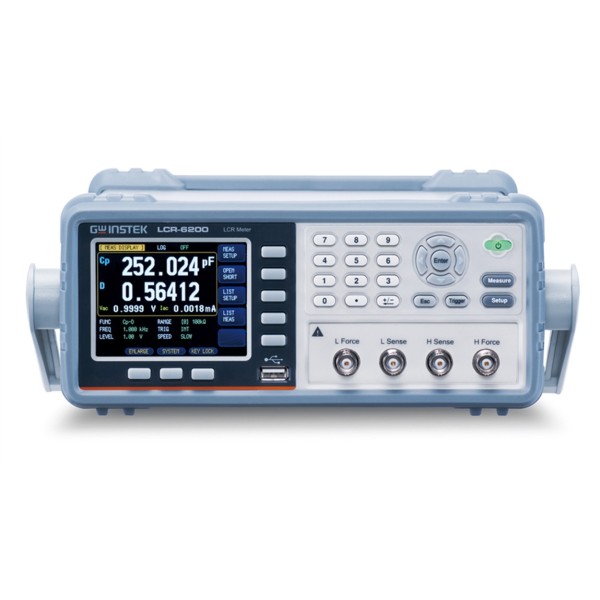

GW Instek LCR-6000 시리즈 정밀 벤치형 LCR 미터

견적 받기

GW Instek LCR-6000 시리즈는 0.05 % 기본 정확도를 갖춘 2U 하프랙 정밀 벤치형 LCR 미터(Precision LCR Meter)입니다. 시험 주파수 상한이 2 kHz에서 300 kHz까지 나뉜 5개 모델로, 인덕터·커패시터·저항 같은 수동 부품의 연구개발과 생산·수입 검사에 사용합니다.

시험 속도는 fast 25 ms, medium 100 ms, slow 333 ms 중에서 고를 수 있어 생산 라인에서는 속도를, 연구실에서는 정확도를 우선해 한 대로 설정할 수 있습니다. 정확도는 slow·medium에서 0.05 %, fast에서 0.1 %입니다. 하프랙 폭 265 mm의 이 본체는 (주)테솔이 국내에 공식 공급합니다.

0.05 %

slow·medium 속도의 기본 정확도

5개 모델

주파수 상한 2 kHz에서 300 kHz

25 ms

fast 속도의 1회 시험 시간

10,000개

내부에 저장하는 측정 데이터

특징

속도와 정확도를
선택하는 구성

핵심 특징현장에서 달라지는 점
0.05 % 기본 정확도수입 검사에서 부품 규격 허용차의 판정 여유가 늘어 경계값 부품의 재측정 횟수가 줄어듭니다.
3단계 시험 속도라인 투입 시에는 25 ms로, 기준 부품 측정에는 333 ms로 바꿔 한 대를 두 용도로 사용합니다.
전 범위 제로 보정과 스팟 제로픽스처 교체 후 잔류 임피던스를 보정해 측정 오차의 원인을 시험 전에 제거합니다.
ALC 자동 레벨 제어MLCC처럼 시험 전압 조건이 규정된 부품에 설정 신호 레벨을 유지해 측정값이 소자의 비선형성에 흔들리지 않게 합니다.
9BIN + AUX 1BIN 비교기핸들러와 연결해 부품을 등급별로 자동 선별하므로 육안 분류와 수기 기록이 필요 없습니다.
SCPI와 USB 저장자동 시험 시스템에 원격 제어로 편입하고, 측정 데이터와 화면 캡처는 USB 메모리에 저장합니다.

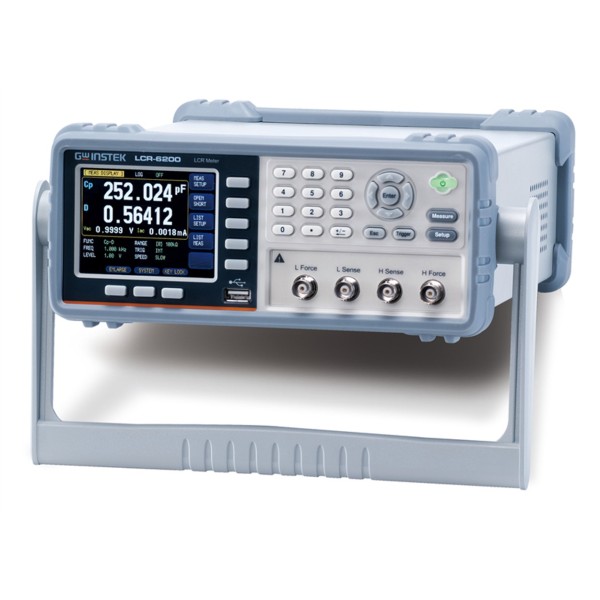

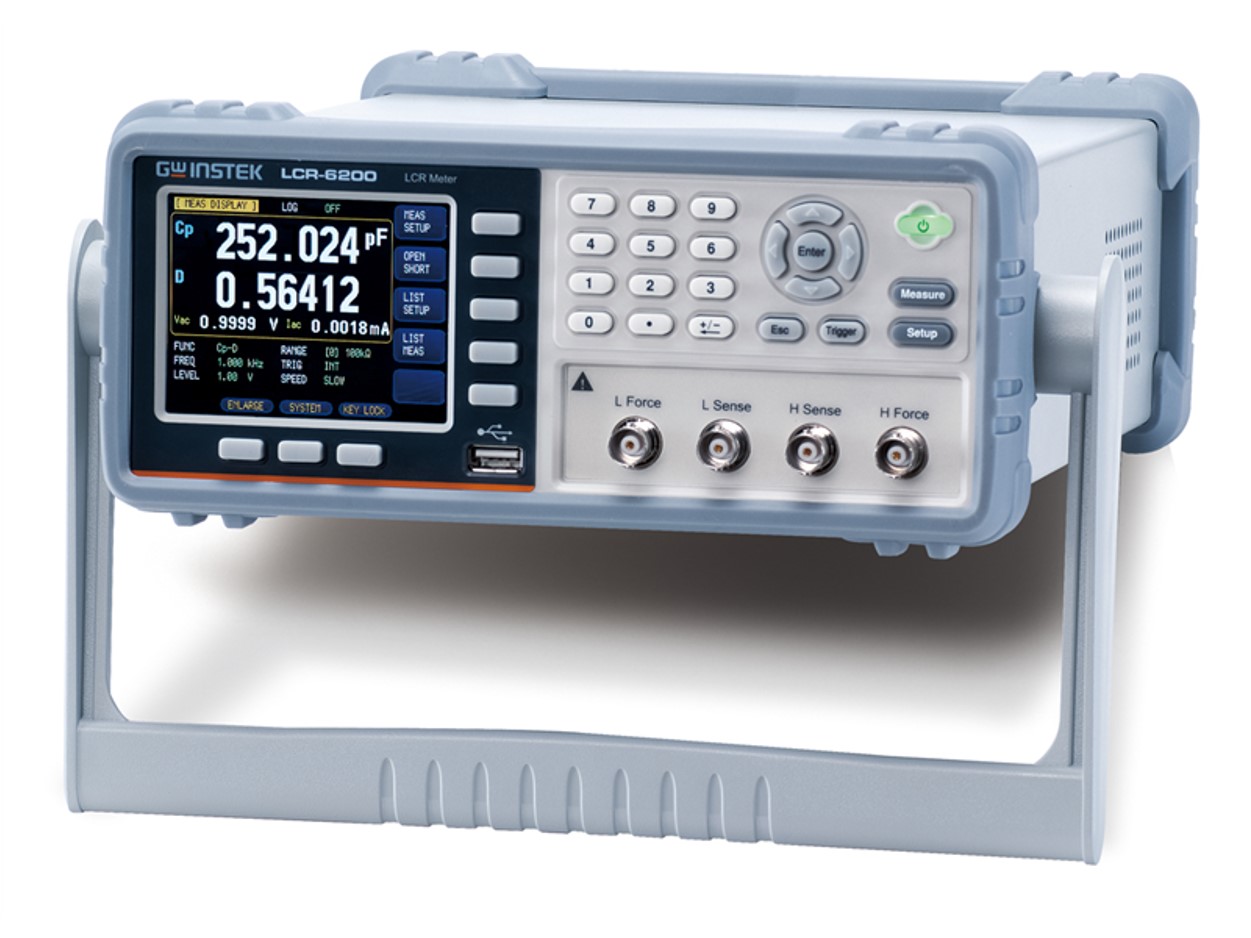

GWINSTEK LCR-6000 시리즈 - 손잡이와 컬러 화면, 측정 단자가 있는 LCR 미터 사선 모습
손잡이와 컬러 화면, 측정 단자가 있는 LCR 미터 사선 모습

시험 조건 설정

신호 레벨과
바이어스 설정

AC 전압은 10.00 mV~2.00 V, 전류는 100.0 µA~20.00 mA 범위에서 정하고 출력 임피던스는 30 Ω, 50 Ω, 100 Ω 중에서 고릅니다. 낮은 임피던스 부품은 낮은 출력 임피던스로, 높은 임피던스 부품은 높은 출력 임피던스로 선택해 신호 손실을 줄이세요.

내부 DC 바이어스는 ±2.5 V이며, 외부 DC 바이어스 박스를 연결하면 전압 ±45 V(LCR-16)와 전류 ±2.5 A(LCR-17)까지 확장됩니다. 인덕터의 직류 중첩 특성을 확인하려면 전류 바이어스 박스가 필요합니다.

시험 신호 레벨과 바이어스 확인

화면에서 AC 전압·전류와 DC 바이어스를 함께 보며 설정하고, 리스트 테스트는 10 스텝까지 조건을 바꿔 연속 측정합니다. 모니터 항목은 Z, D, Q 등 14종 가운데 2개를 골라 표시합니다.

라인 연동

핸들러·SCPI로
생산 라인 연동

핸들러 인터페이스로 9BIN과 AUX 1BIN 분류를 출력하고 트리거는 내부·수동·외부·버스 중에서 고르며 딜레이는 0 ms~60 s로 정합니다. RS-232(SCPI)와 USB 호스트·디바이스를 모두 갖춰 자동 시험 설비에서는 원격 제어를, 단독 사용에서는 USB 메모리 저장을 선택합니다.

내부 메모리는 패널 설정 10개와 측정 데이터 10,000개(.csv)를 저장합니다. 평균 횟수는 1~256회이고 PASS/FAIL 판정을 지원합니다.

사용 방법

LCR-6000 PC 소프트웨어와
RS-232·USB 연결 순서

LCR-6000 시리즈는 후면 RS-232 또는 USB 포트로 PC와 연결해 SCPI 명령으로 원격 제어합니다. 전용 PC Software로 측정값 기록, 리스트 측정, 스윕 그래프를 PC에서 다루고, 자동 시험 프로그램에는 LabVIEW Driver를 사용할 수 있습니다.

소프트웨어·도구하는 일
PC Software본체 화면과 같은 측정 표시, 측정값 로그(.txt), 최대 1000스텝 리스트 측정, 스윕 그래프(BMP 저장)
USB Driver (LCR-6000/GBM-3000)USB로 연결할 때 PC에서 본체를 COM 포트로 인식
LabVIEW DriverLabVIEW 2016 이상에서 측정 자동화 프로그램 작성

처음 연결하는 순서

순서할 일
1측정 전에 본체에서 OPEN TEST와 SHORT TEST 보정을 마칩니다. PC Software는 이 보정을 하지 않습니다.
2본체 [SYSTEM] 화면의 [REMOTE]에서 RS232 또는 USB 중 사용할 포트를 하나 고릅니다.
3SYSTEM CONFIG에서 통신 속도를 정하고 TERMINATOR는 LF, HAND SHAKE와 ERROR CODE는 OFF, RESULT는 FETCH로 설정하세요.
4RS-232는 9핀 암-암 널 모뎀 케이블(GTL-232), USB는 A-B 타입 케이블(GTL-246)로 후면 RS 232/USB 단자와 PC를 연결합니다.
5PC Software를 설치한 뒤 Setting 메뉴에서 장치 관리자에 표시된 Com Port와 본체와 같은 Baud Rate를 입력하고 OK를 누르세요.
6Power 아이콘을 눌러 녹색이 되면 PC 화면이 본체와 동기화되고 본체 키는 잠깁니다. 이 상태에서 측정과 로그 저장을 시작합니다.

LCR-6000 통신 확인 예시

명령하는 일
idn?모델과 펌웨어 버전을 조회합니다. HAND SHAKE가 ON이면 보낸 명령을 먼저 되돌려 "idn? LCR-6300 RevC1.0"처럼 응답합니다.

측정·설정 명령의 전체 목록은 사용자 매뉴얼의 Command Reference 장에서 확인하세요. 명령 형식은 펌웨어 버전에 따라 다를 수 있습니다.

PC Software는 종단 문자 LF만 지원합니다. 연결이 되지 않으면 본체 TERMINATOR가 LF인지, 본체와 PC의 통신 속도가 같은지 먼저 확인하세요.

사양

모델별 시험 주파수와
공통 사양

항목LCR-6002LCR-6020LCR-6100LCR-6200LCR-6300
시험 주파수10 Hz ~ 2 kHz10 Hz ~ 20 kHz10 Hz ~ 100 kHz10 Hz ~ 200 kHz10 Hz ~ 300 kHz
주파수 정확도 / 분해능±0.01 % / 4자리±0.01 % / 4자리±0.01 % / 4자리±0.01 % / 4자리±0.01 % / 4자리

시리즈 공통 사양

항목사양
사양 보증 조건30분 이상 통전, 18 ~ 28 °C
출력 임피던스30 / 50 / 100 Ω 선택
기본 정확도slow·medium 0.05 % · fast 0.1 %
시험 속도fast 25 ms · medium 100 ms · slow 333 ms
AC 전압 레벨10.00 mV ~ 2.00 V (±10 %), CV 모드 ±6 %
AC 전류 레벨100.0 µA ~ 20.00 mA (±10 %), CC 모드 ±6 % (2 V 이하)
DCR 시험 신호+2 V, 최대 0.066 A, 출력 임피던스 30 Ω 고정
DC 바이어스내부 ±2.5 V (0.5 % + 0.005 V)
외부 DC 바이어스전압 박스 LCR-16 ±45 V · 전류 박스 LCR-17 ±2.5 A (40 Hz ~ 1 MHz)
측정 조합 (16종)Cs-Rs · Cs-D · Cp-Rp · Cp-D · Lp-Rp · Lp-Q · Ls-Rs · Ls-Q · Rs-Q · Rp-Q · R-X · Z-θr · Z-θd · Z-D · Z-Q · DCR
모니터 항목Z · D · Q · Vac · Iac · Δ · Δ% · θr · θd · R · X · G · B · Y 중 2개 선택
R · X · |Z| 표시 범위0.00001 Ω ~ 99.9999 MΩ
G · B · |Y| 표시 범위0.01 nS ~ 999.999 S
L 표시 범위0.00001 µH ~ 9999.99 H
C 표시 범위0.00001 pF ~ 9999.99 mF
D · Q 표시 범위D 0.00001 ~ 9.99999 · Q 0.00001 ~ 99999.9
위상각 표시 범위θd −179.999° ~ 179.999° · θr −3.14159 ~ 3.14159
DCR 표시 범위0.00001 Ω ~ 99.9999 MΩ
Δ% 표시 범위−99999 % ~ 99999 %
리스트 테스트10 스텝
BIN 분류비교기 9BIN + AUX 1BIN
내부 메모리패널 설정 10개 · 측정 데이터 10,000개(.csv)
USB 메모리설정 10개 · 데이터 파일 9,999개 · LCD 로그 파일 999개
평균 횟수1 ~ 256회
트리거 / 딜레이INT · MAN · EXT · BUS / 0 ms ~ 60 s
기타 기능ALC 켬/끔 · PASS/FAIL 판정 · Auto LCZ 켬/끔 · 화면 캡처(USB, BMP)
디스플레이3.5인치 RGB LCD, 320 × 240
인터페이스RS-232(SCPI) · 핸들러 · USB 호스트/디바이스
전원AC 100 ~ 240 V, 50/60 Hz, 최대 15 W
외형 치수 (W × H × D)265 × 107 × 312 mm
무게약 3 kg

활용 분야

수동 부품 시험이
필요한 현장

  • 부품 연구개발 — 새 부품의 주파수 특성을 최대 300 kHz 범위에서 측정합니다.
  • 생산 검사 — 핸들러와 9BIN 분류로 부품을 등급별로 선별합니다.
  • 수입 검사 — 0.05 % 정확도로 입고 부품의 값을 대조합니다.
  • 인덕터 시험 — 시험 전류 설정과 DC 저항 측정, 바이어스 박스를 함께 사용합니다.

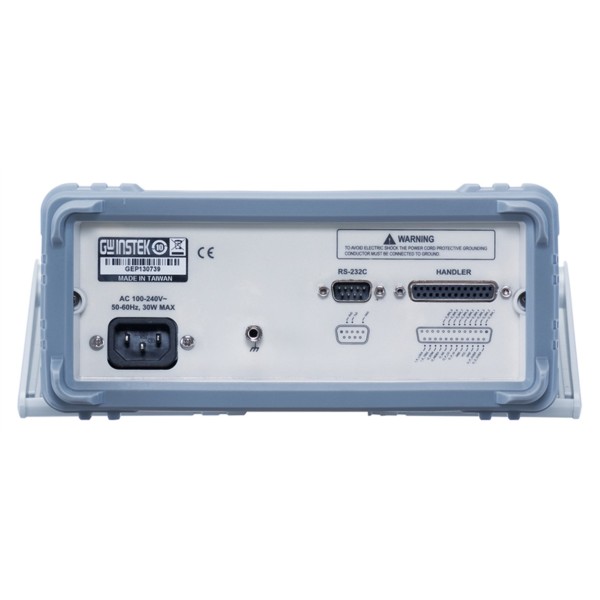

GWINSTEK LCR-6000 시리즈 - RS-232와 핸들러 단자가 있는 LCR 미터 후면
RS-232와 핸들러 단자가 있는 LCR 미터 후면

선택 가이드

필요 주파수별
권장 모델

이럴 때 (현장 조건·규격)권장 모델선택 이유
저주파 부품만 시험하면 될 때LCR-6002시험 주파수 상한 2 kHz 모델입니다.
오디오 대역을 넘는 일반 부품을 시험할 때LCR-6020시험 주파수 상한 20 kHz 모델입니다.
100 kHz 대역 스위칭 부품을 시험할 때LCR-6100시험 주파수 상한 100 kHz 모델입니다.
200 kHz 대역 인덕터를 시험할 때LCR-6200시험 주파수 상한 200 kHz 모델입니다.
시리즈에서 가장 높은 주파수가 필요할 때LCR-6300시험 주파수 상한 300 kHz 모델입니다.
MHz 대역 고주파 시험이 필요할 때LCR-8200(A)최대 50 MHz까지 시험하는 고주파 시리즈입니다.

구성·옵션

기본 구성과
시험 픽스처

구분품번설명
기본 구성LCR-06B켈빈 클립(4선) 테스트 픽스처 · 안전 안내서 · 전원 코드 · CD
선택 사양LCR-05축형·방사형 리드 테스트 픽스처 (DC ~ 1 MHz, ±35 V)
선택 사양LCR-07악어 클립 2선 테스트 리드 (DC ~ 1 MHz, ±35 V)
선택 사양LCR-08SMD 칩 테스트 트위저 (DC ~ 1 MHz, ±35 V)
선택 사양LCR-15SMD 칩 테스트 픽스처, 0201 ~ 1812 (DC ~ 1 MHz, ±35 V)
선택 사양LCR-16±45 V DC 바이어스 전압 박스 (40 Hz ~ 1 MHz)
선택 사양LCR-17±2.5 A DC 바이어스 전류 박스 (40 Hz ~ 1 MHz)
선택 사양GTL-232RS-232 케이블, 9핀 암-9핀, 널 모뎀, 약 2000 mm

교정 연계

정밀 LCR 미터는 정해진 주기로 교정해 측정 신뢰도를 유지합니다. 교정 상담 시 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
