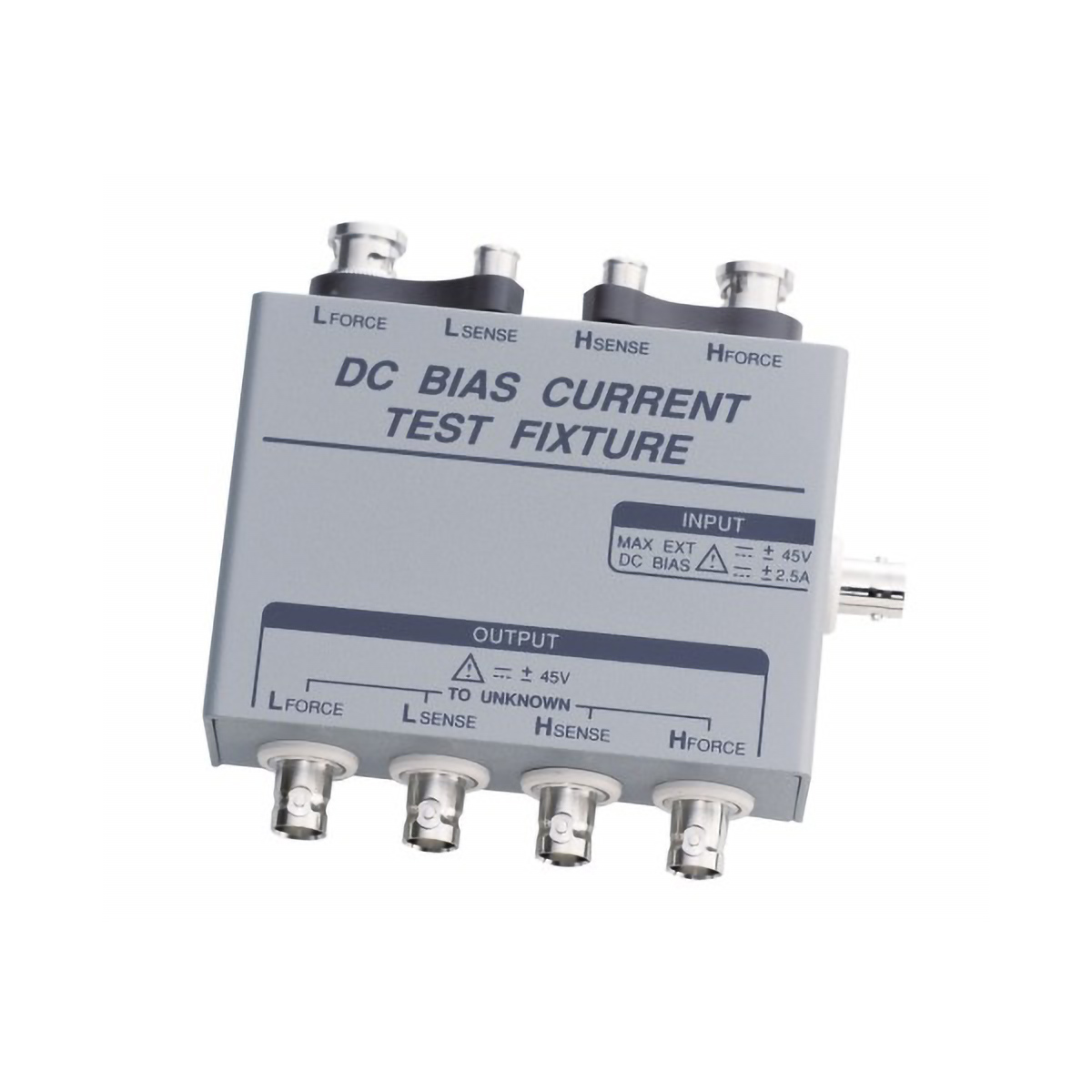

인덕터는 직류 전류가 커지면 인덕턴스가 떨어지므로, 전류를 흘린 상태에서 측정해야 합니다. GW Instek LCR-17은 외부 DC 전원에서 최대 ±2.5 A의 직류 전류를 부품에 흘리도록 LCR-6000 시리즈와 함께 사용하는 DC 바이어스 박스(DC Bias Box)입니다. 측정 주파수는 40 Hz~1 MHz입니다. (주)테솔이 국내에 공식 공급합니다.
사양
LCR-17 규격표
| 항목 | 내용 |
|---|---|
| 구성 | 외부 DC 바이어스 전류 박스 |
| 최대 바이어스 | ±2.5 A |
| 제한 전압 | ±45 V |
| 내부 인덕턴스 | 330 µH |
| 주파수 범위 | 40 Hz ~ 1 MHz |
| 바이어스 전원 | 별도 DC 전원 공급기(BNC 입력) |
| 적용 기종 | LCR-6000 시리즈 |

포화 특성
LCR-17로 보는 인덕턴스 변화
직류 전류를 흘린 상태의 인덕턴스 변화를 기록해 포화에 따른 감소를 데이터로 남깁니다. 부품 규격의 최대 직류 전류를 시험 전에 확인하세요.
결선
LCR-17과 DC 전원 연결 순서
- LCR 미터 BNC 단자에 LCR-17을 연결합니다.
- LCR-17에 테스트 픽스처를 연결합니다.
- 바이어스 전류를 공급할 전원 공급기의 출력을 끈 상태로 둡니다.
- 전원 공급기 BNC 케이블을 LCR-17 입력 단자에 연결합니다.
LCR-17로 바이어스를 거는 동안에는 미터 내부 DC 바이어스를 켜지 않고 오픈·쇼트 보정도 하지 않습니다. 시험 부품의 전원을 먼저 끈 뒤 입력 BNC 케이블을 분리하세요.
활용 분야
LCR-17 평가 대상
- 인덕터 포화 특성 평가
- 전원 회로의 초크 코일과 트랜스포머 동작점 비교
같은 계열
LCR-17과 바이어스 방식이 다른 모델
- LCR-16 — 외부 DC 전압 바이어스 박스 ±45 V
관련 제품
LCR-17과 함께 쓰는 LCR 측정 부품
- GW Instek LCR 테스트 픽스처 · 리드 (LCR-05 · 06B · 07 · 08 · 12 · 15)
- Fluke 80K 고전압 프로브 (80K-6 · 80K-15 · 80K-40)
- GW Instek GAK-003 50Ω 임피던스 어댑터
LCR-17의 최대 바이어스는 얼마입니까?
±2.5 A입니다.
LCR-17은 어떤 부품에 사용합니까?
직류 전류에 따라 특성이 변하는 인덕터나 트랜스포머에 사용합니다.
LCR-17의 주파수 범위는 얼마입니까?
40 Hz~1 MHz입니다.
FAQ 자주묻는 질문
-
LCR-17의 최대 바이어스는 얼마입니까?
±2.5 A입니다.
-
LCR-17은 어떤 부품에 사용합니까?
직류 전류에 따라 특성이 변하는 인덕터나 트랜스포머에 사용합니다.
-
LCR-17의 주파수 범위는 얼마입니까?
40 Hz~1 MHz입니다.
