실제 동작 조건의 직류를 걸고
LCR 값을 읽는 바이어스 박스

GW Instek LCR-16 · LCR-17 외부 DC 바이어스 박스

견적 받기

GW Instek LCR-16·LCR-17은 LCR-6000 시리즈 LCR 미터에 외부 직류 바이어스를 더하는 DC 바이어스 박스(DC Bias Box)입니다. LCR-16은 ±45 V 전압 바이어스를, LCR-17은 ±2.5 A 전류 바이어스를 40 Hz~1 MHz 측정 주파수에서 인가합니다.

커패시터는 인가 전압에 따라 용량이 변하고 인덕터는 직류 전류에 따라 인덕턴스가 떨어집니다. 이 박스를 사용하면 실제 동작 조건의 직류를 인가한 상태로 LCR 값을 읽을 수 있습니다. 전압용과 전류용이 별도 모델이며, LCR-16·LCR-17은 (주)테솔이 국내에 공식 공급합니다.

±45 V

LCR-16 최대 전압 바이어스

±2.5 A

LCR-17 최대 전류 바이어스

40 Hz ~ 1 MHz

두 박스의 주파수 범위

LCR-6000

적용 LCR 미터 시리즈

특징

직류 조건을 더한
부품 특성 측정

핵심 특징	현장에서 달라지는 점
외부 DC 전압 바이어스(LCR-16)	커패시터에 직류 전압을 걸고 용량 변화를 읽으므로 세라믹 커패시터의 전압 의존 특성을 실제 사용 조건으로 확인합니다.
외부 DC 전류 바이어스(LCR-17)	인덕터에 직류 전류를 흘린 상태로 측정해 포화에 따른 인덕턴스 감소를 데이터로 남깁니다.
40 Hz ~ 1 MHz 범위	저주파부터 1 MHz까지 같은 박스로 바이어스를 유지한 채 주파수를 바꿔 가며 측정합니다.
LCR-6000 시리즈 적용	시리즈 미터에 맞춰 설계되어 외부 전원과 별도 결선을 따로 구성하지 않아도 됩니다.

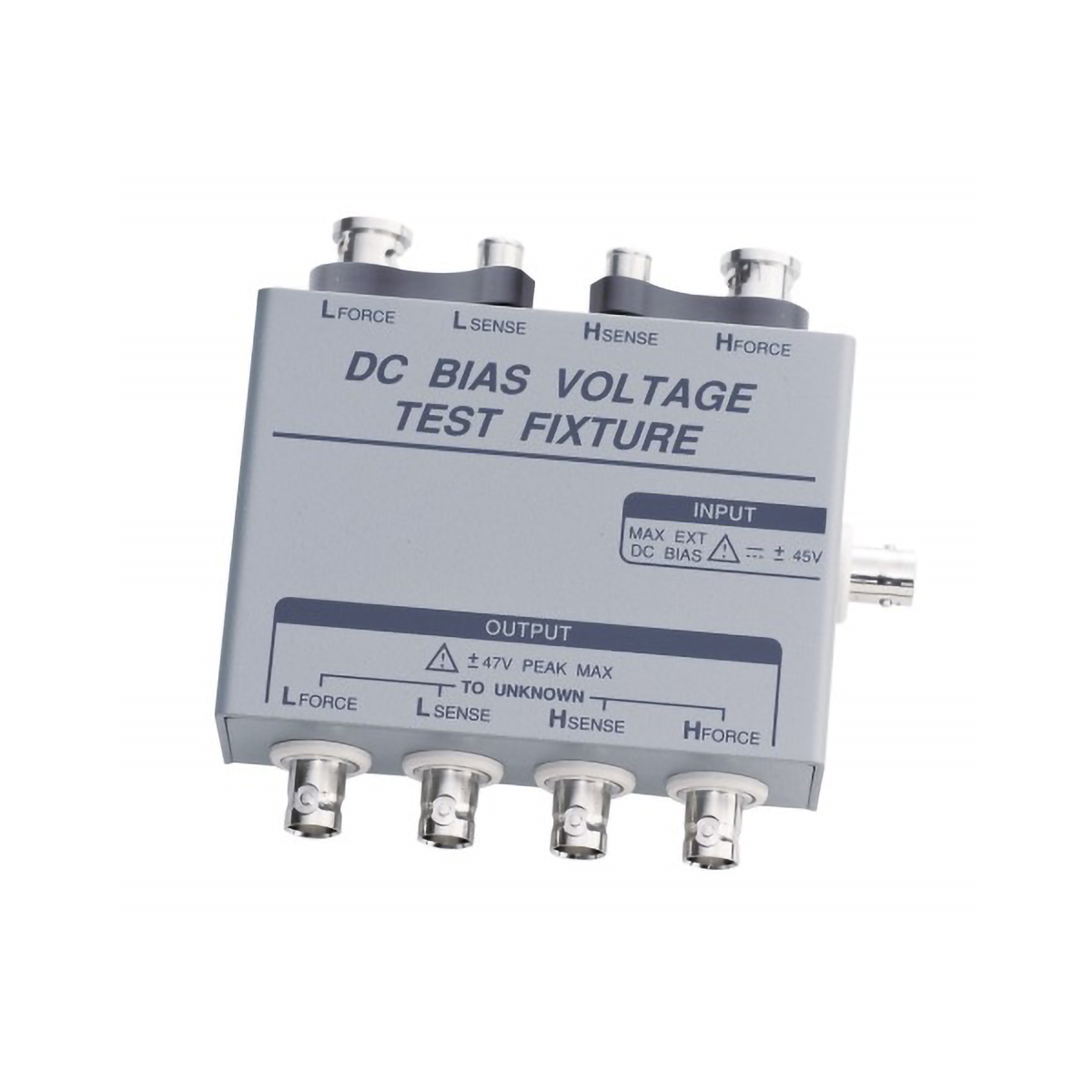

BNC 단자가 배열된 DC 바이어스 전압 박스

측정 구성

전압형과 전류형
선택 기준

측정 대상이 커패시터라면 인가 전압이 변수이므로 LCR-16을, 인덕터나 트랜스포머라면 흐르는 직류 전류가 변수이므로 LCR-17을 선택하세요. 두 박스는 주파수 범위가 같지만 한계 값의 성격이 달라서 한 모델로 두 용도를 겸할 수 없습니다.

DC 바이어스가 부품의 정격을 넘지 않도록 시험 전에 부품 규격의 최대 직류 전압과 전류를 먼저 확인하세요. 테스트 픽스처와 리드는 별도 액세서리이므로 부품 형태에 맞는 픽스처 종류를 알려 주세요.

미터 · 바이어스 박스 · 픽스처의 연결 순서

LCR 미터 측정 단자에 바이어스 박스를 연결하고, 박스의 시험 단자에 테스트 픽스처를 연결해 부품을 장착합니다. 박스를 거치는 케이블은 짧게 정리할수록 높은 주파수에서 잔류 인덕턴스 영향이 줄어듭니다.

사양

두 모델 비교와
공통 사양

항목	LCR-16	LCR-17
구성	외부 DC 바이어스 전압 박스	외부 DC 바이어스 전류 박스
최대 바이어스	±45 V	±2.5 A
주파수 범위	40 Hz ~ 1 MHz	40 Hz ~ 1 MHz
적용 기종	LCR-6000 시리즈	LCR-6000 시리즈

활용 분야

직류 중첩 특성
평가 현장

커패시터 전압 특성 평가 — 직류 전압을 걸어 용량 변화와 손실 계수를 측정합니다.
인덕터 포화 특성 평가 — 직류 전류를 흘린 상태의 인덕턴스 변화를 기록합니다.
전원 회로 부품 선정 — 평활 커패시터와 초크 코일의 동작점 특성을 비교합니다.
수입 검사 — 부품 규격서의 DC 바이어스 조건을 만족하는지 샘플로 확인합니다.

선택 가이드

전압·전류 바이어스별
LCR-16·LCR-17 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
커패시터에 직류 전압을 걸어 측정할 때	LCR-16	LCR-16이 ±45 V 전압 바이어스를 인가해 인가 전압에 따른 용량 변화를 읽습니다.
인덕터에 직류 전류를 흘려 측정할 때	LCR-17	LCR-17이 ±2.5 A 전류 바이어스를 인가해 직류 전류에 따른 인덕턴스 변화를 읽습니다.
부품을 물릴 픽스처가 필요할 때	LCR 테스트 픽스처	픽스처는 별도 페이지의 LCR-05·06B·07·08·12·15에서 고릅니다.

구성·옵션

구성과
함께 사용하는 부품

항목	내용
본체	LCR-16(전압), LCR-17(전류)
적용 미터	LCR-6000 시리즈
별도 구성	LCR 테스트 픽스처와 리드

LCR-16·LCR-17과 함께 보는
LCR 시험 부품

LCR-16과 LCR-17은 어떻게 선택합니까?
커패시터에 전압을 걸어 측정한다면 LCR-16, 인덕터에 전류를 흘려 측정한다면 LCR-17이 맞습니다. 두 모델은 40 Hz~1 MHz 범위가 같습니다.
LCR-16·LCR-17은 어떤 LCR 미터와 연결합니까?
LCR-6000 시리즈에 연결합니다. 다른 시리즈의 LCR 미터에는 적용 여부를 먼저 확인하세요.
최대 바이어스 값은 얼마입니까?
LCR-16은 ±45 V, LCR-17은 ±2.5 A입니다. 부품이 견디는 직류 한도보다 낮게 설정하세요.
LCR-16·LCR-17로 낮은 주파수에서도 측정할 수 있습니까?
네, 40 Hz부터 1 MHz까지 지원하므로 저주파 영역의 용량과 인덕턴스 변화도 바이어스를 건 채 확인할 수 있습니다.
