GW Instek 50Ω 임피던스 어댑터 GAK-003

Name: GW Instek 50Ω 임피던스 어댑터 GAK-003
Brand: GWINSTEK
SKU: 1734916181

GDS-2000A에 50Ω 입력을
더하는 임피던스 어댑터

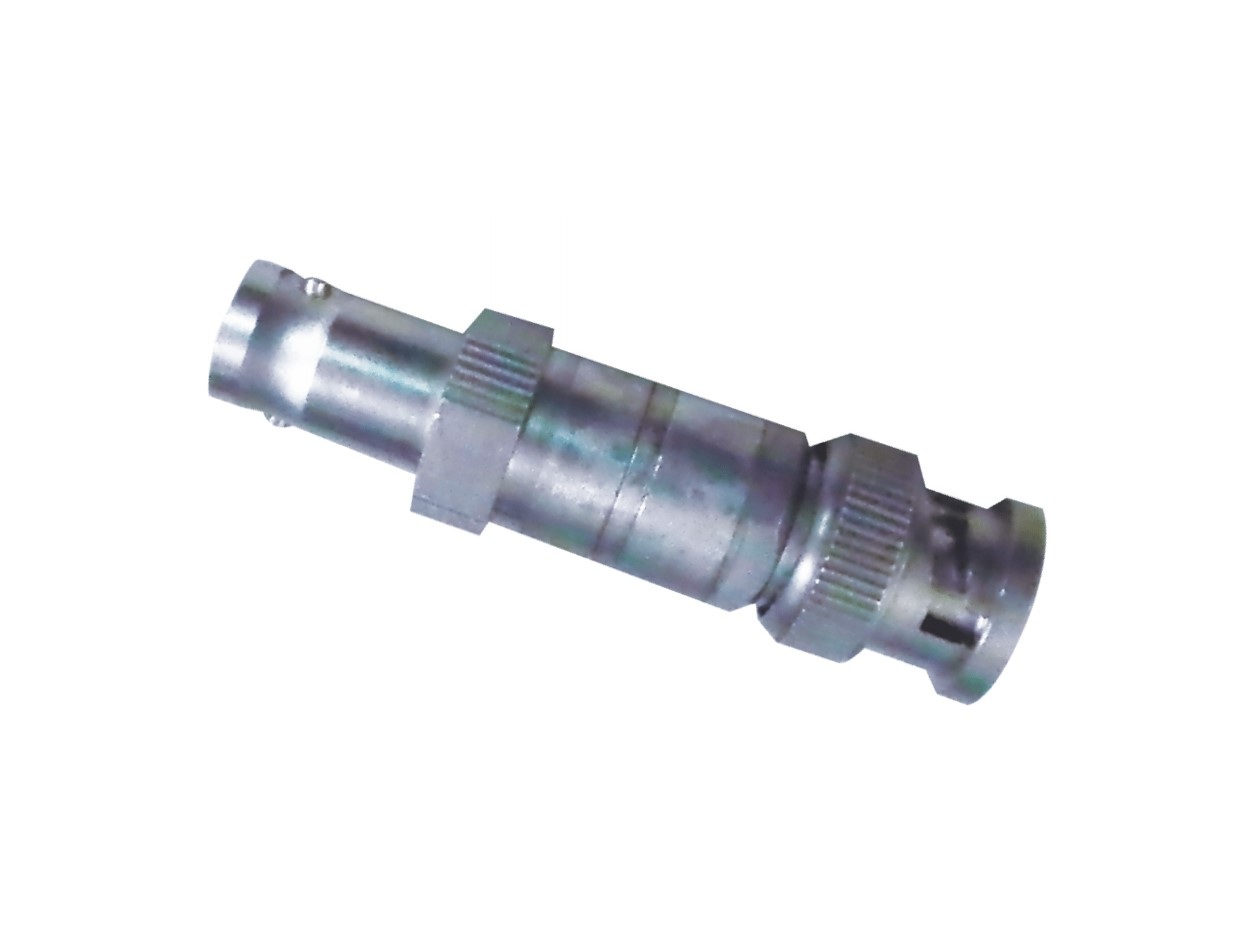

GW Instek GAK-003 50Ω 임피던스 어댑터

GW Instek GAK-003은 GDS-2000A 시리즈 디지털 스토리지 오실로스코프의 입력을 50Ω으로 받는 임피던스 어댑터(50 Ω Impedance Adaptor)입니다. 옵션 액세서리로 추가해 별도 변환 없이 RF 신호를 직접 측정합니다.

이미 보유한 오실로스코프에 옵션으로 더하는 구성이라 본체를 바꾸지 않고 RF 측정 기능을 넓힐 수 있으며, 50Ω 입력이 필요한 시험도 같은 화면에서 확인합니다. (주)테솔이 국내에 공식 공급합니다.

임피던스 입력

적용 오실로스코프 시리즈

액세서리 구분

변환 없이 직접 측정

핵심 특징	현장에서 달라지는 점
50Ω 임피던스 입력	50Ω 계통 RF 회로의 신호를 정합된 입력으로 받아 파형을 분석할 수 있습니다.
변환 없는 직접 측정	중간 변환 부품을 거치지 않으므로 연결 단계가 줄어 시험 셋업이 단순해집니다.
GDS-2000A 옵션 액세서리	기존 GDS-2000A 시리즈에 추가하는 방식이라 오실로스코프를 바꾸지 않고 기능을 넓힐 수 있습니다.

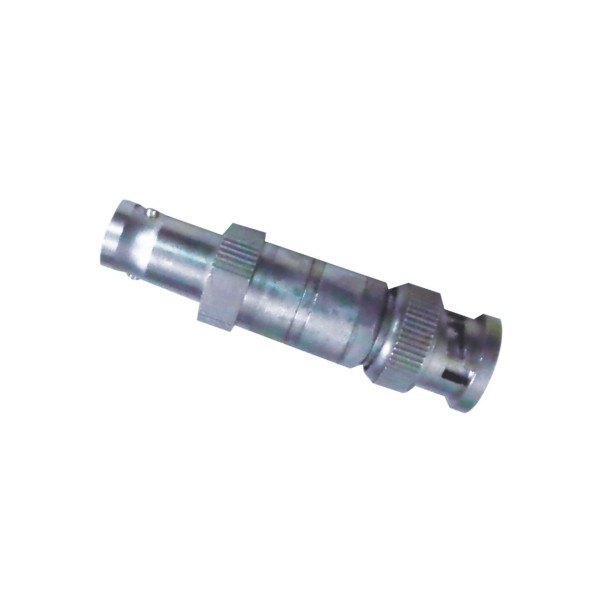

BNC 커넥터를 가진 임피던스 어댑터

50Ω 입력은 50Ω 소스와 정합하는 RF 시험에 사용합니다. 시험 대상 신호 레벨이 오실로스코프 입력 한도 안에 있는지 먼저 확인하고, 신호가 크면 앞단에 감쇠기를 두는 구성을 함께 검토하세요.

GAK-003의 주파수 범위와 커넥터 형식은 시험 배치와 직결되므로, 케이블 길이와 커넥터 종류를 정하기 전에 문의해 주시면 (주)테솔이 상세 조건을 안내해 드립니다. 감쇠기 구성은 ATN-100 페이지를 참고하세요.

어댑터는 오실로스코프 입력 단자와 시험 케이블 사이에 연결합니다. 케이블을 길게 늘이기보다 어댑터와 프로브를 시험 대상 가까이 두면 임피던스 정합 구간이 짧아집니다.

이럴 때 (현장 조건)	권장 모델	선택 이유
GDS-2000A에서 50Ω RF 신호를 측정할 때	GAK-003	오실로스코프 입력을 50Ω으로 받는 옵션이라 RF 신호를 변환 없이 측정합니다.
스펙트럼 분석기에서 N형-BNC형 연결이 필요할 때	ADP-001	N(M)-BNC(F) 어댑터입니다.
분석기 앞단에서 신호를 10 dB 낮출 때	ATN-100	10 dB 고정 감쇠기입니다.

GAK-003은 어떤 오실로스코프에 사용합니까?
GDS-2000A 시리즈 디지털 스토리지 오실로스코프용 옵션 액세서리로, 기존 오실로스코프에 추가해 사용합니다.
옵션 액세서리는 무엇을 뜻합니까?
오실로스코프 본체에 별도로 추가하는 부속이라는 뜻입니다. 본체 구성은 그대로 두고 50Ω 입력 기능만 추가합니다.
GAK-003으로 RF 신호를 변환 없이 측정할 수 있습니까?
네, 50Ω 입력으로 RF 신호를 직접 받으므로 중간 변환 부품이 필요하지 않습니다.
GAK-003을 스펙트럼 분석기에도 사용할 수 있습니까?
아닙니다. 이 어댑터는 오실로스코프용 옵션이므로, 분석기 연결에는 ADP-001이나 ATN-100 구성을 검토하세요.
