GW Instek ADP-101 RF 어댑터 ADP-001

Name: GW Instek ADP-101 RF 어댑터 ADP-001
Brand: GWINSTEK
SKU: 1734916100

GSP 분석기 N형 포트에
BNC 케이블을 잇는 어댑터

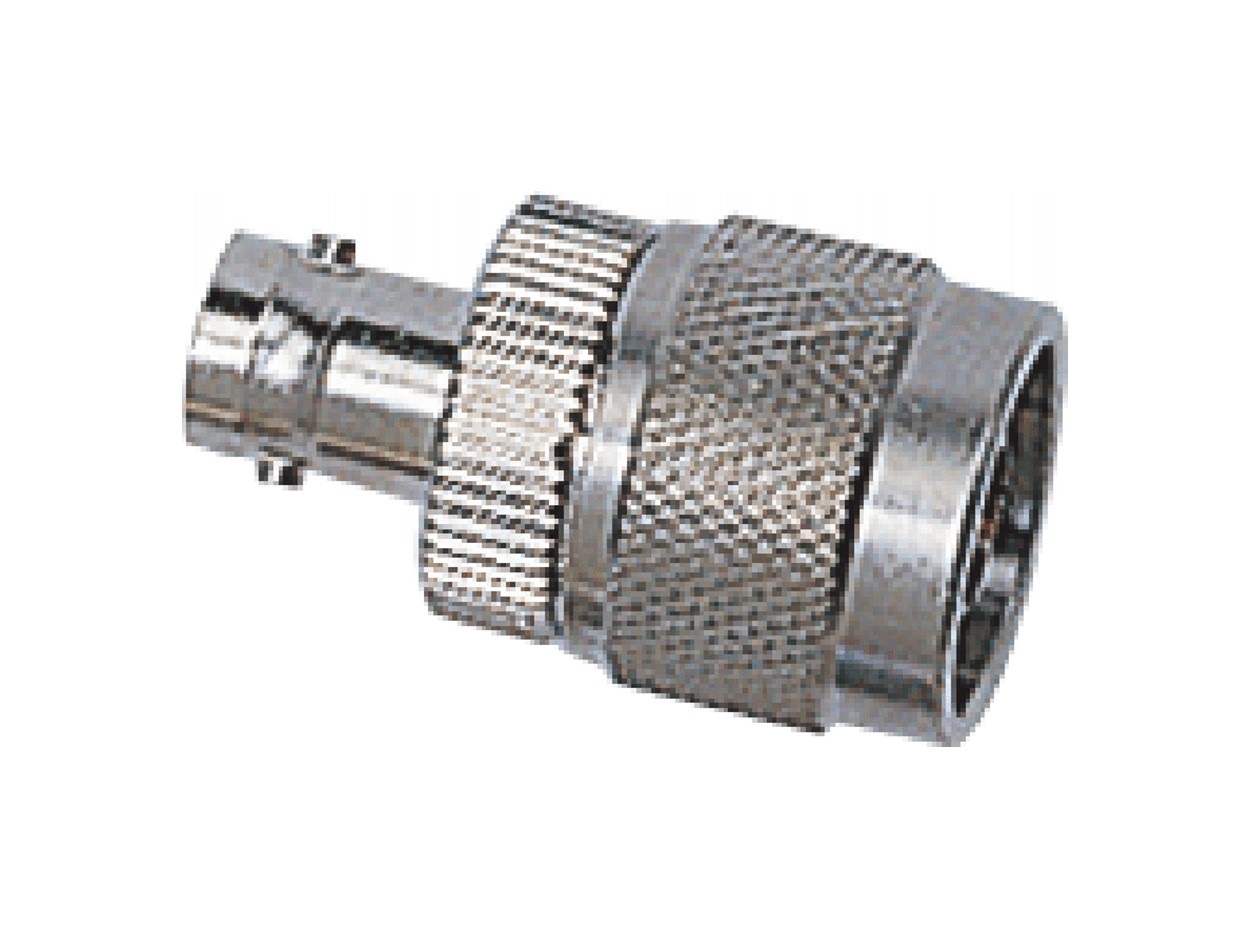

GW Instek ADP-001 N(M)-BNC(F) RF 어댑터

GW Instek ADP-001은 N형 수(M) 커넥터를 BNC형 암(F) 커넥터로 변환하는 RF 어댑터(N(M)-BNC(F) Adapter)입니다. GSP 시리즈 스펙트럼 분석기에 BNC 케이블을 연결할 때 커넥터 불일치를 해결합니다.

분석기 쪽 포트와 시험 케이블의 커넥터가 서로 다를 때 어댑터 하나로 연결합니다. 커넥터 구성은 모델 표기 N(M)-BNC(F)에서 바로 확인할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

커넥터 변환 구성

적용 스펙트럼 분석기

분석기 연결 액세서리

양 끝 한 쌍 구조

핵심 특징	현장에서 달라지는 점
N형 수 → BNC형 암	N형 포트를 가진 장비에 BNC 케이블을 별도 개조 없이 연결합니다.
GSP 시리즈 적용	GSP 시리즈 스펙트럼 분석기용으로 구성되어 맞는 모델을 찾는 시간이 줄어듭니다.
표기로 읽는 조합	N(M)-BNC(F) 표기만으로 필요한 커넥터 성별을 구매 전에 판단할 수 있습니다.
한 쌍 구조	커넥터 두 개로 이루어진 단순한 구조라 시험 배치의 부피가 거의 늘지 않습니다.

RF 어댑터는 커넥터의 성별과 형식이 맞아야 체결됩니다. 이 모델은 N형 수 커넥터가 장비 쪽 N형 암 포트에, BNC형 암 커넥터가 케이블의 BNC 수 플러그에 연결되는 조합입니다.

임피던스와 주파수 대역은 시험 정밀도에 영향을 주므로 구매 전에 시험 계통의 요구 조건을 알려 주세요. 신호 레벨이 큰 경우에 사용할 앞단 감쇠기는 ATN-100 페이지에서 비교하세요.

N형 수 커넥터는 나사식 체결부, BNC형 암 커넥터는 바요넷 체결 홈이 있어 바로 구분됩니다. 두 커넥터는 체결 방법이 다르므로 케이블을 꽂기 전에 체결부 상태를 점검하면 접촉 불량을 예방합니다.

BNC 커넥터를 가진 RF 어댑터

ADP-001은 어떤 커넥터끼리 연결합니까?
N형 수(M) 커넥터와 BNC형 암(F) 커넥터를 연결합니다. 모델 표기 N(M)-BNC(F)가 이 조합을 가리킵니다.
ADP-001은 어떤 기기에 사용할 수 있습니까?
GSP 시리즈 스펙트럼 분석기의 액세서리입니다. 사용하는 장비의 입력 포트가 N형인지 먼저 확인하세요.
ADP-001을 사용하기 전에 무엇을 점검해야 합니까?
장비 쪽 포트와 케이블 쪽 커넥터의 형식과 성별을 점검합니다. N형 암 포트와 BNC 수 플러그 조합이면 이 어댑터로 연결됩니다.
ADP-001 사용 시 임피던스와 주파수 대역은 어떻게 정합니까?
시험 계통의 임피던스와 사용 대역을 기준으로 정합니다. 조건을 알려 주시면 (주)테솔 엔지니어가 어댑터 구성을 검토해 드립니다.
