GW Instek 10dB 감쇠기 ATN-100

Name: GW Instek 10dB 감쇠기 ATN-100
Brand: GWINSTEK
SKU: 1734915957

분석기에 들어가는 신호를
10 dB 낮추는 고정 감쇠기

GW Instek ATN-100 10 dB 감쇠기

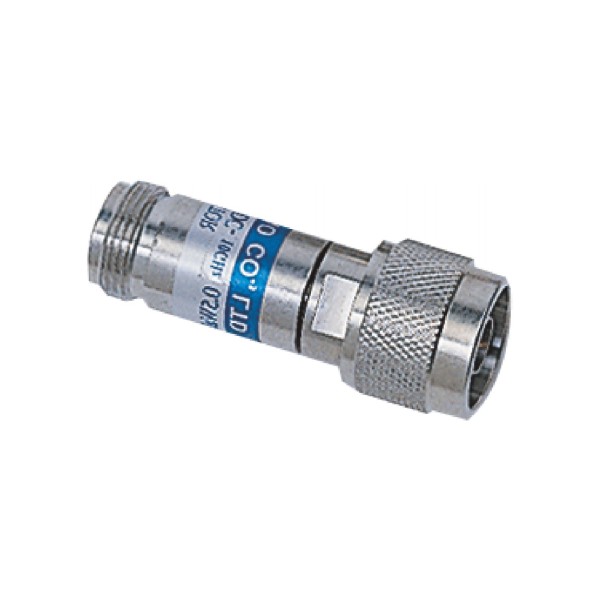

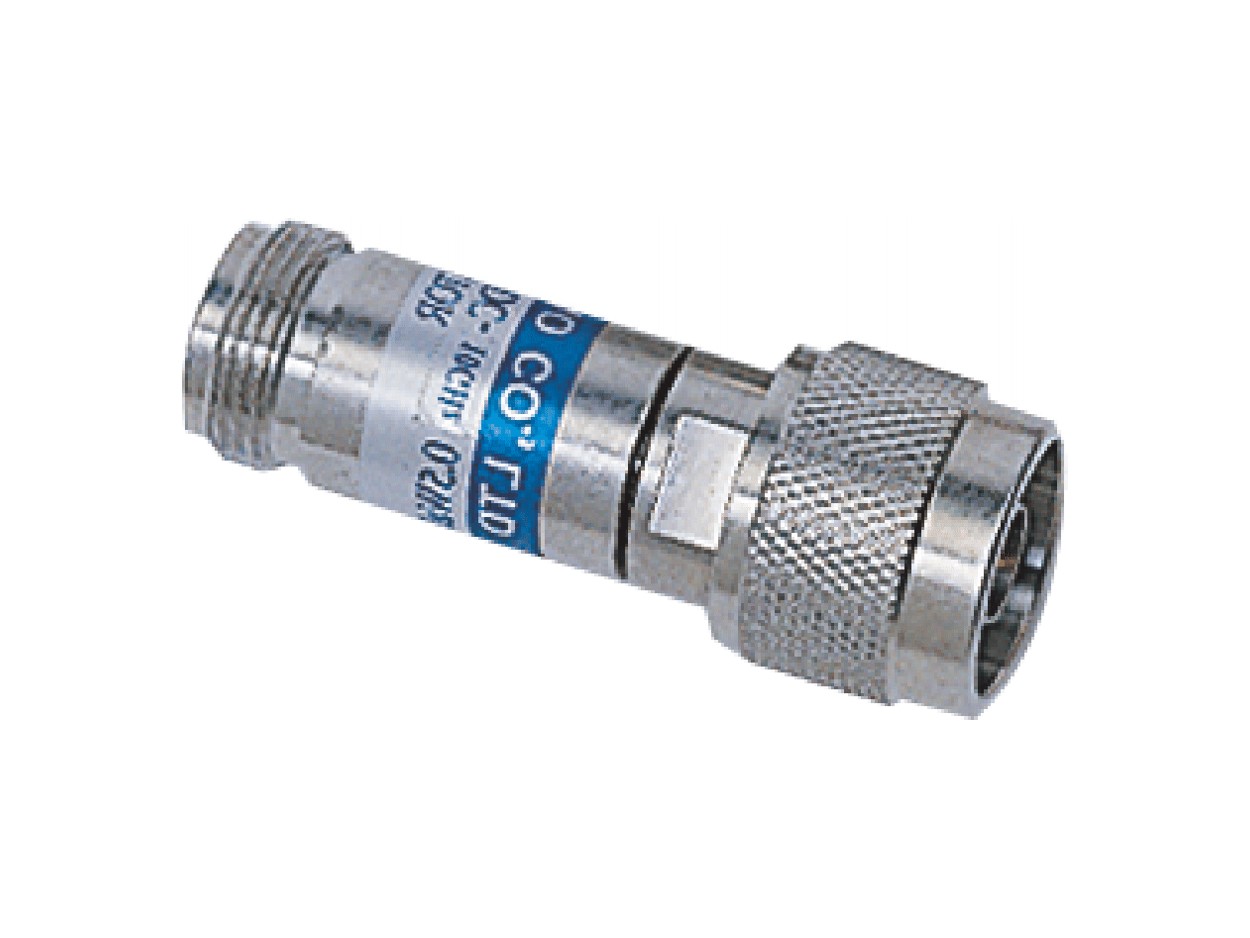

GW Instek ATN-100은 신호 세기를 10 dB 낮추는 고정 감쇠기(Fixed Attenuator)입니다. N형 커넥터로 GSP 시리즈 스펙트럼 분석기 앞단에 연결하며, 입력 신호가 분석기 입력 한도보다 클 때 레벨을 낮추는 RF 액세서리입니다.

감쇠량이 고정되어 있어 별도 설정 없이 케이블 사이에 끼우기만 하면 됩니다. 입력이 높은 시험에서도 분석기는 낮아진 레벨로 신호를 받습니다. (주)테솔이 국내에 공식 공급합니다.

고정 감쇠량

커넥터 구성

적용 스펙트럼 분석기

감쇠량 설정 조작 없음

핵심 특징	현장에서 달라지는 점
10 dB 감쇠	입력 신호 세기를 10 dB 낮춰 분석기 입력 한도 안으로 받아 입력단 과부하 부담을 줄입니다.
N형 커넥터 구성	N형 케이블 라인에 그대로 삽입하므로 별도 변환 없이 시험 배치에 추가합니다.
고정 감쇠 방식	감쇠량이 고정되어 설정 오류가 없고, 측정 결과를 일정한 보정값으로 환산합니다.
GSP 시리즈 적용	GSP 시리즈 스펙트럼 분석기 구성에 맞춰 선택합니다.

분석기 화면에 읽히는 레벨은 감쇠기를 지난 값이므로, 실제 신호 레벨은 읽은 값에 감쇠량 10 dB를 더해 환산합니다. 측정 소프트웨어에 레벨 오프셋을 입력해 두면 매번 계산할 필요가 없습니다.

감쇠기마다 허용 입력 전력이 정해져 있으므로 고출력 신호를 연결하기 전에 신호원의 출력이 허용 한도 안에 있는지 확인하세요. 허용 전력과 주파수 대역은 (주)테솔에 문의해 주시면 시험 계통에 맞는 구성을 안내해 드립니다.

감쇠기는 신호원과 분석기 사이의 N형 케이블 라인 중간에 삽입합니다. 분석기 입력 포트에 가장 가깝게 연결하면 감쇠된 신호만 분석기 쪽으로 전달되어 입력단을 보호합니다.

ATN-100의 감쇠량은 얼마입니까?
10 dB입니다. 분석기에 읽히는 값에 10 dB를 더하면 감쇠기 앞의 실제 신호 레벨이 됩니다.
ATN-100은 어떤 기기에 사용할 수 있습니까?
GSP 시리즈 스펙트럼 분석기의 액세서리입니다. 분석기의 입력 포트가 N형인지 먼저 확인하세요.
ATN-100의 커넥터는 어떤 구성입니까?
N형 커넥터 구성이며 N(J/F)-N(P/M) 조합입니다. 시험 케이블이 N형이면 별도 변환 없이 케이블 사이에 연결할 수 있습니다.
ATN-100에 고출력 신호를 연결해도 됩니까?
먼저 허용 입력 전력을 확인해야 합니다. 신호원 조건을 알려 주시면 허용 전력과 주파수 대역에 맞는 구성을 검토해 드립니다.
