GW Instek LCR-900 핸드헬드 LCR 미터

견적 받기

GW Instek LCR-900 시리즈는 주 표시창에 L·C·R, 보조 표시창에 Q·D·ESR을 동시에 보여 주는 이중 표시 핸드헬드 LCR 미터(Handheld LCR Meter)입니다. LCR-914·915·916은 시험 주파수 상한만 다르며, 수입 검사와 부품 선별, 서비스 현장에서 부품 값을 측정합니다.

가장 유리한 조건에서 ±(0.2 % rdg + 2 digits) 정확도를 가지며, 전원을 켜면 자동 LCR 모드가 DUT를 판별해 측정하므로 부품 종류를 모르는 상태에서도 바로 값을 읽습니다. 허용 오차별 정렬 모드로 선별 작업 시간이 줄어들며, 이 계측기는 (주)테솔이 국내에 공식 공급합니다.

3개 모델

1 · 10 · 100 kHz 상한

20,000 카운트

주 표시, 2,000 선택 가능

46 세그먼트

아날로그 바 표시

USB

PC 기록과 DC 5 V 전원

특징

부품을 판별하고
선별하는 기능

핵심 특징현장에서 달라지는 점
이중 표시주 표시창의 L·C·R과 보조 표시창의 Q·D·ESR을 한 화면에서 읽어 값을 다시 호출하는 조작이 줄어듭니다.
모델별 주파수 상한LCR-916은 100 kHz, LCR-915는 10 kHz, LCR-914는 1 kHz까지 시험해 사용 주파수에 맞는 모델을 고릅니다.
자동 LCR 모드전원을 켜면 DUT를 판별해 측정하므로 부품 종류를 구분하는 시간이 줄어듭니다.
정렬 모드허용 오차 기준을 골라 부품을 합격과 불합격으로 나눠 수입 검사를 빠르게 진행합니다.
2선·5선 측정2와이어와 5와이어 측정 방식을 지원해 리드 저항의 영향이 큰 소형 부품도 측정합니다.
USB 기록·전원USB로 PC에 데이터를 남기고 DC 5 V 전원도 받아 장시간 측정에 대응합니다.

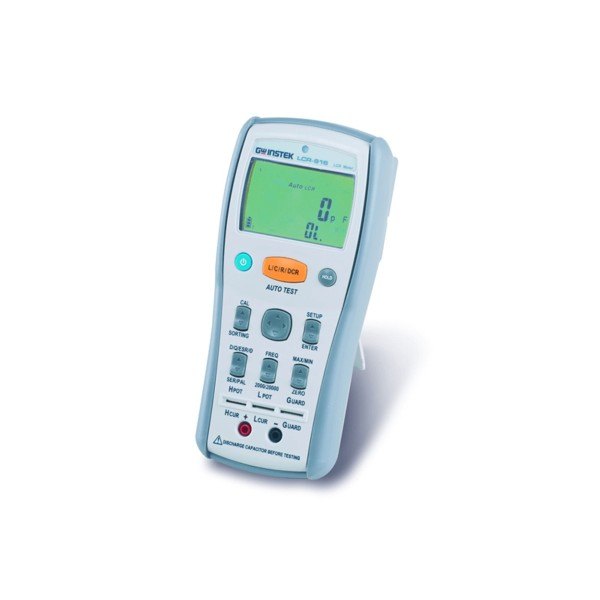

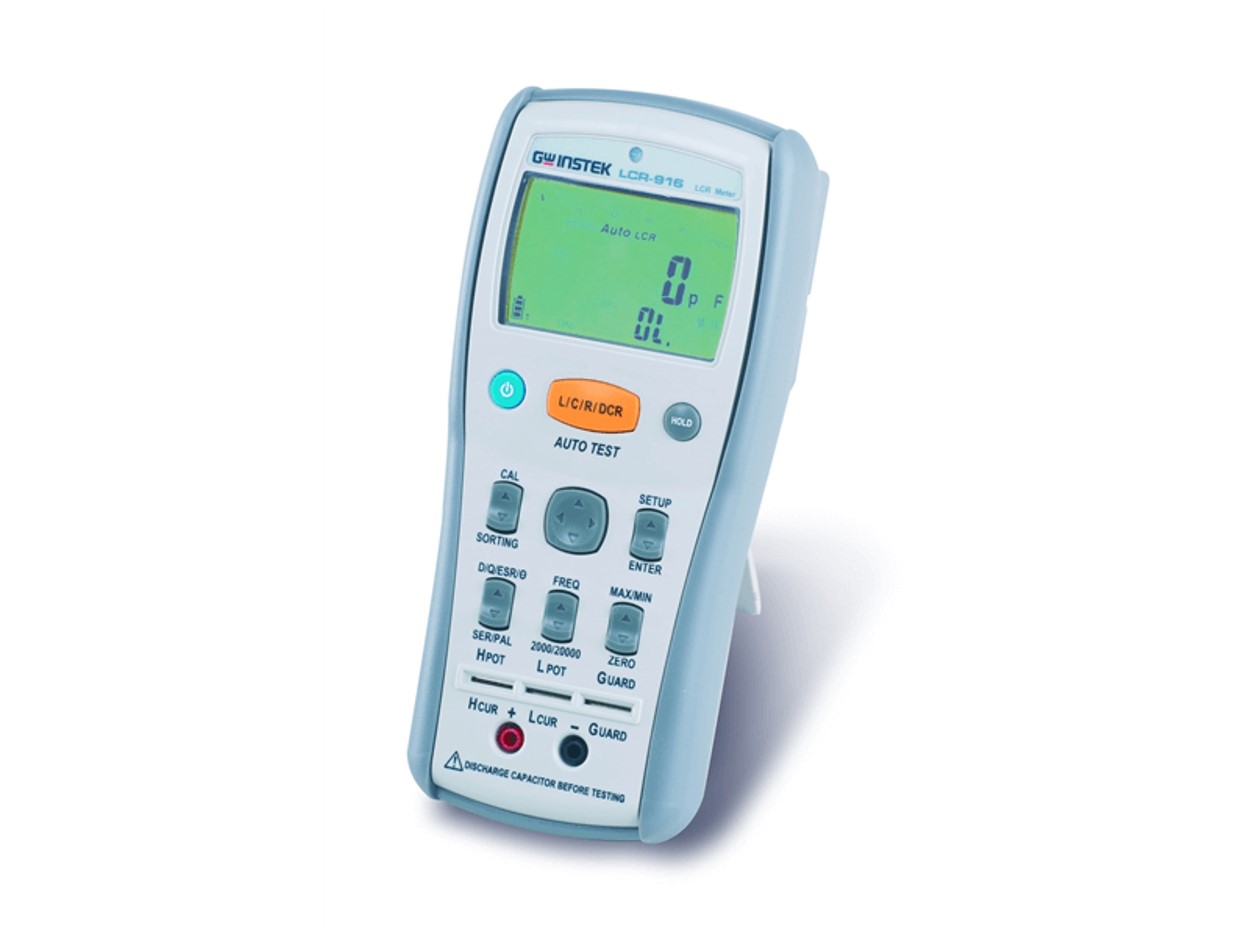

GWINSTEK LCR-900 시리즈 - LCD 화면과 키패드가 있는 휴대형 LCR 미터
LCD 화면과 키패드가 있는 휴대형 LCR 미터

정렬 모드

허용 오차로
부품 선별

정렬 모드는 기준 값과 허용 오차를 정해 두고 측정한 부품이 범위 안인지 판정합니다. 허용 오차는 ±0.1 %부터 ±80 %/-20 %까지 열 단계에서 고릅니다.

허용 오차를 정한 수입 검사 판정

입고된 부품은 표시 값과 실측값의 차이가 허용 범위 안인지 확인해야 합니다. 기준 부품을 먼저 측정해 설정하고 정렬 모드를 켜면 이후 부품은 표시창의 판정만 보고 분류합니다.

사용 방법

LCR-900 시리즈
USB 데이터 기록 준비

LCR-900 시리즈는 USB 인터페이스로 PC에 연결해 LCR-900 PC software로 측정 데이터를 기록합니다. PC software는 LCR-916과 LCR-915용이며 LCR-914는 지원하지 않습니다.

소프트웨어·도구하는 일
PC software (LCR-916/915)USB로 연결한 미터의 측정 데이터를 PC에 기록
USB 케이블PC 연결과 DC 5 V 전원 공급

처음 연결하는 순서

순서할 일
1모델별 구성을 확인합니다. LCR-916은 USB 케이블과 PC 소프트웨어 CD가 기본 구성이고, LCR-915는 별매 액세서리팩(옵션.02)으로 갖춥니다.
2PC 소프트웨어 CD 또는 GW Instek 다운로드 페이지에서 받은 PC software를 PC에 설치하세요.
3USB 케이블로 미터와 PC를 연결합니다. USB 연결 중에는 DC 5 V 전원도 함께 받습니다.
4PC software를 실행해 측정값 기록을 시작합니다.

사양

3개 모델 비교와
공통 사양

항목LCR-914LCR-915LCR-916
시험 주파수100 Hz · 120 Hz · 1 kHz10 kHz까지100 Hz · 120 Hz · 1 k · 10 k · 100 kHz
시험 주파수 상한1 kHz10 kHz100 kHz
MAX/MIN 기능미지원미지원지원

시리즈 공통 사양

항목사양
표시메인 20,000 / 2,000 카운트 선택 · 서브 2,000 카운트 · 흑백 LCD
인덕턴스20 µH–20 kH · 기준 정확도 ±(0.2 % rdg + 2 digits)
정전용량20 pF–20 mF · 기준 정확도 ±(0.2 % rdg + 2 digits)
저항 (AC / DC)AC 20 Ω–200 MΩ · DC 200 Ω–200 MΩ · 기준 정확도 ±(0.2 % rdg + 2 digits)
Q / D0.000–999 · 정확도는 주 파라미터 정확도의 2배
인터페이스·전원USB · AA 4개 또는 DC 5 V (어댑터 · USB)
보조 측정Q · D · ESR · RP (2,000 카운트 표시)
θ 범위·정확도·분해능-90˚ ~ 90˚ · ±(측정값의 0.2 % + 5 디지트) · 0.1˚
분해능 (L · C · R)L 0.001 µH–0.001 kH · C 0.001 pF–0.001 mF · R 0.001 Ω–0.01 MΩ (선택 범위에 따라)
DCR 분해능0.01 Ω–0.01 MΩ (선택 범위에 따라)
Q · D 분해능0.001
측정 회로직렬 · 병렬 선택
측정 방식2선 · 5선 측정 (4선 DIP 테스트 리드 옵션)
자동 LCR 모드전원을 켜면 DUT를 자동으로 확인하고 측정
정렬 모드±0.1 %, ±0.2 %, ±0.25 %, ±0.5 %, ±1.0 %, ±2.0 %, ±5.0 %, ±10.0 %, ±20.0 %, ±80 %/-20 % 선택
기타 기능자동 범위 · 자동 백라이트 · MAX/MIN (LCR-916) · 데이터 홀드 · 제로 · 자동 전원 끄기 · 46 세그먼트 아날로그 바
치수 및 무게95 mm(W) × 207 mm(H) × 52 mm(D) · 약 630 g

활용 분야

현장에서 부품 값을
확인하는 작업

  • 수입 검사 — 입고된 부품의 값을 현장에서 확인합니다.
  • 부품 선별 — 정렬 모드로 허용 오차 기준에 맞춰 분류합니다.
  • 서비스·수리 — 기판 위 부품 값을 손에 들고 측정합니다.
  • 연구·교육 — 주파수에 따른 L, C, R 변화를 확인합니다.
  • 데이터 기록 — USB로 측정값을 PC에 옮겨 정리합니다.

선택 가이드

시험 주파수로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
1 kHz까지 시험하면 충분할 때LCR-914시험 주파수 상한이 1 kHz입니다.
10 kHz까지 시험해야 할 때LCR-915시험 주파수 상한이 10 kHz입니다.
100 kHz까지 높은 주파수를 시험할 때LCR-916시험 주파수 상한이 100 kHz이며 MAX/MIN 기능을 갖춥니다.

구성·옵션

기본 구성과
별매 옵션

구분품번설명
본체LCR-916100 kHz 상한 핸드헬드 LCR 미터
본체LCR-91510 kHz 상한 핸드헬드 LCR 미터
본체LCR-9141 kHz 상한 핸드헬드 LCR 미터
기본 구성품-사용 설명서 · 배터리
옵션 (별매)옵션.014선 DIP 테스트 리드
옵션 (별매)옵션.02LCR-915 액세서리팩
옵션 (별매)옵션.03LCR-914 액세서리팩
옵션 (별매)옵션.04LCR-914 마그네틱 행 키트
