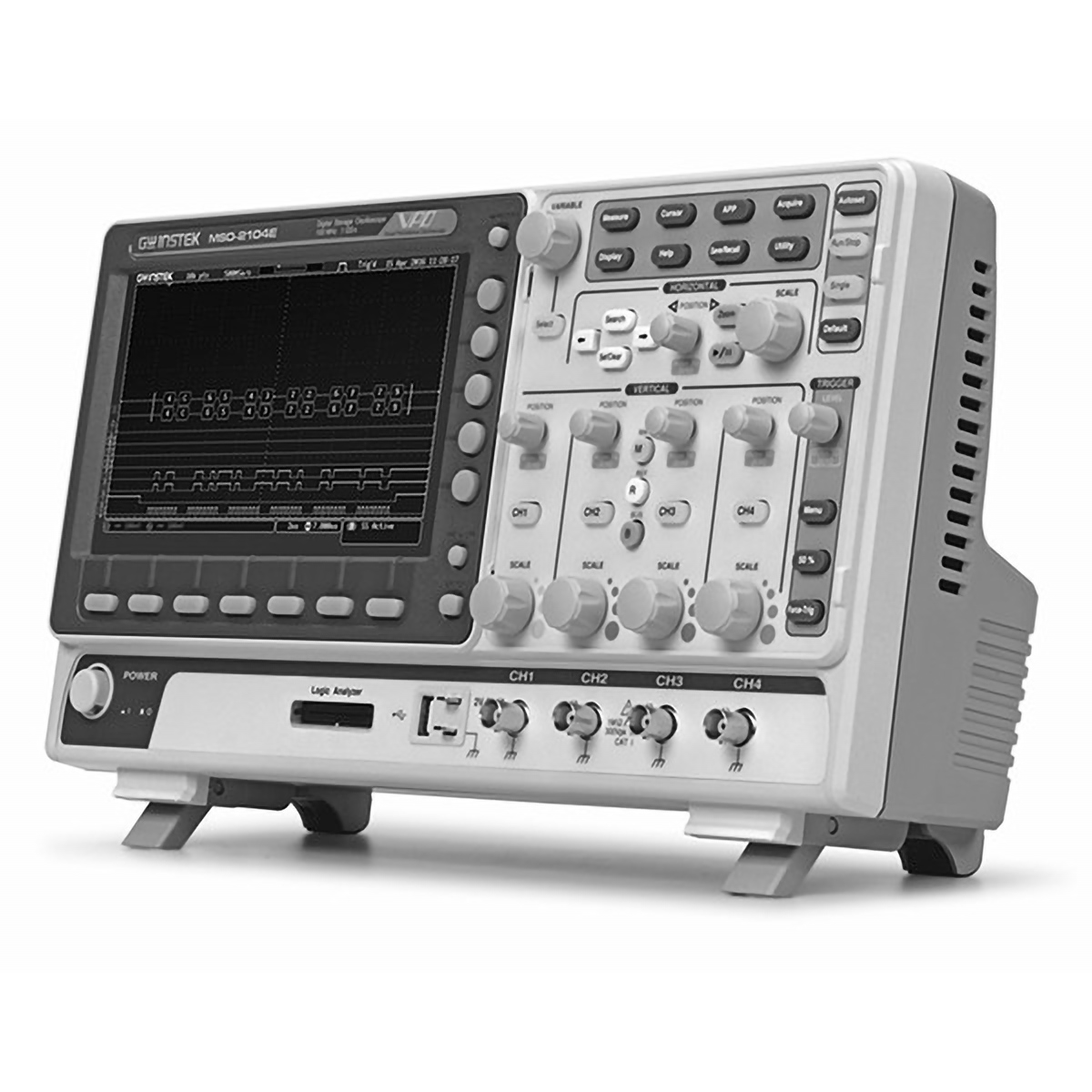

GW Instek MSO-2000E는 아날로그 2채널 또는 4채널에 디지털 16채널을 더해 70·100·200 MHz 대역에서 측정하는 혼합 신호 오실로스코프(MSO, Mixed Signal Oscilloscope)입니다. 임베디드 보드의 아날로그 센서 신호와 디지털 버스 타이밍을 같은 시간축에서 비교할 수 있습니다.
최대 10 Mpts 레코드 길이와 120,000 wfm/s 파형 갱신율로 드문 이상 신호도 포착합니다. MSO-2000EA 모델은 2채널 25 MHz 임의 파형 발생기(AWG)를 더해 별도 신호원 없이 회로를 시험할 수 있습니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.
특징
로직 채널과 AWG를 묶은
MSO-2000E 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 아날로그 + 디지털 16채널 | 센서 입력 아날로그 파형과 마이크로컨트롤러 출력의 타이밍 차이를 한 화면에서 확인할 수 있습니다. |
| 로직 트리거 | 패턴, 펄스 폭, 시리얼 버스 조건으로 디지털 신호의 특정 상태만 포착합니다. |

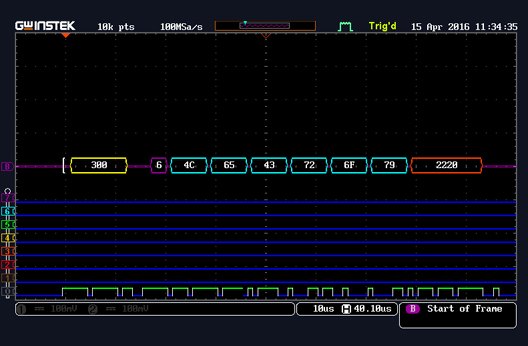

| 시리얼 버스 디코딩 | I2C · SPI · UART · CAN · LIN을 트리거하고 디코딩해 통신 오류를 프레임 단위로 추적합니다. |
| 로직 임계값 선택 | TTL · CMOS · ECL 등 로직 레벨에 맞춰 임계값을 설정해 오판독을 줄입니다. |
| 1 Mpts FFT와 HPF · LPF · BPF | 주파수 성분을 나누고 필터로 대역을 분리해 노이즈 원인을 찾습니다. |
| 최대 100시간 데이터 로그와 네트워크 저장 | 장시간 신호 변화를 최대 100시간까지 기록하고, LAN으로 네트워크 저장소에 보냅니다. |

로직 측정
로직 입력 사양과
임계값 설정
디지털 입력은 D15 ~ D0 16채널이며 채널당 1 GSa/s로 샘플링합니다. 임계값은 TTL, CMOS(5 V · 3.3 V · 2.5 V), ECL, PECL, 0 V, 사용자 정의 가운데 고를 수 있습니다. 최대 입력 전압은 ±40 V, 최소 전압 스윙은 ±250 mV입니다.

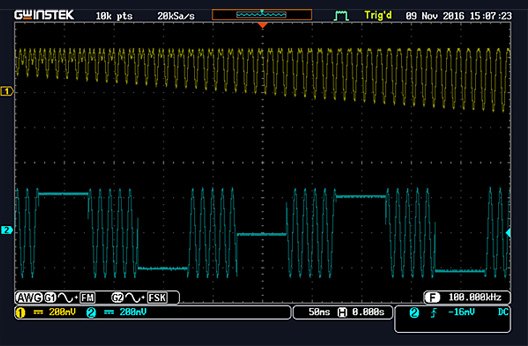

패턴·펄스 폭·버스 조건으로 로직 신호 포착
디지털 채널은 엣지, 패턴, 펄스 폭, 시리얼 버스(I2C · SPI · RS-232/422/485 · CAN · LIN), 병렬 버스 조건으로 트리거합니다. 아날로그 채널과 시간 상관을 맞춰 보면 센서 응답 지연과 버스 통신 시점의 어긋남을 찾을 수 있습니다.

AWG·프로브
EA 모델의 AWG와
프로브 구성

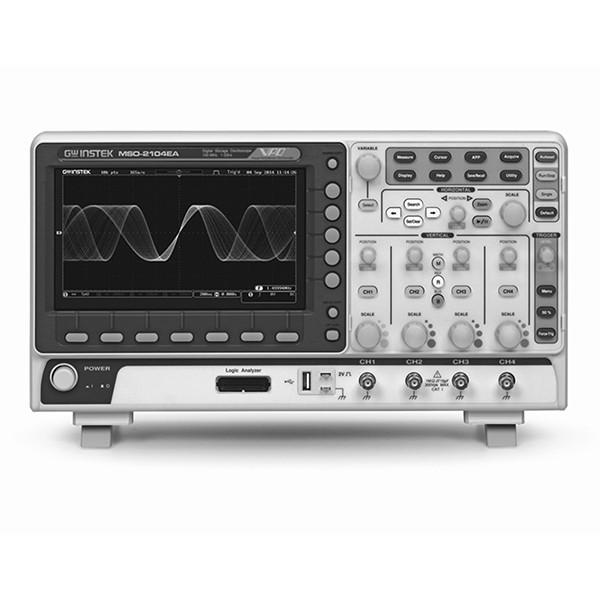

MSO-2000EA의 AWG는 2채널, 25 MHz, 200 MSa/s, 14비트이며 사인·사각·펄스·램프·DC·노이즈와 내장 ARB 파형을 출력합니다. 프로브는 모델의 대역폭에 맞는 GTP-100B-4 또는 GTP-200B-4를 채널당 1개씩 사용합니다.
사용 방법
MSO-2000E 혼합신호 오실로스코프
PC 연결과 명령 예시

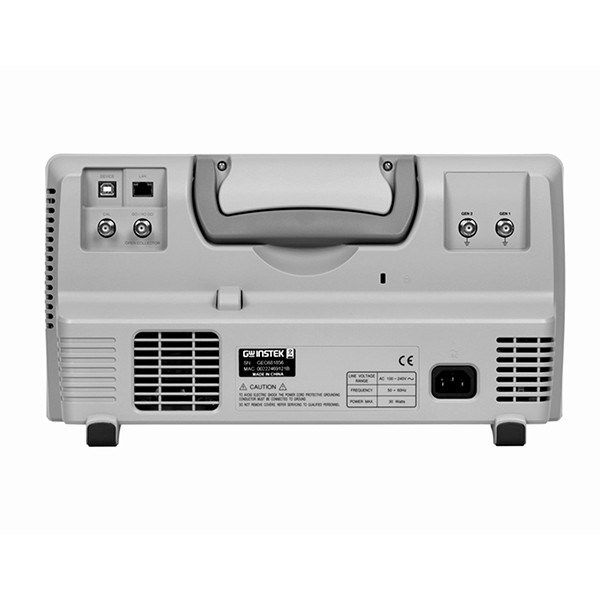

MSO-2000E는 후면 USB 디바이스 포트(CDC)와 이더넷 소켓 서버로 PC와 연결하고 SCPI 명령으로 제어합니다. OpenWave로 PC에서 본체를 조작하고, FRA APP으로 주파수 응답을 측정합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| OpenWave | LAN 또는 USB로 연결해 PC에서 본체 조작(Windows XP/7/8/10/11) |
| Frequency Response Analyzer (FRA) APP | 펌웨어 V1.34 이상에서 주파수 응답 분석 |
| USB Driver (MSO-2000 series) | USB CDC 연결용 PC 드라이버 |
| LabVIEW Driver (MSO-2000E & MDO-2000E) | LabVIEW 자동 측정 프로그램 작성 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Utility 키 → I/O → USB Device Port에서 Computer를 선택합니다. |
| 2 | A-B 타입 USB 케이블로 후면 디바이스 포트와 PC를 연결하고 USB Driver를 설치하세요. |
| 3 | 터미널 프로그램에서 *IDN?을 보내 모델명과 펌웨어 버전이 돌아오는지 확인합니다. |
| 4 | 네트워크로 제어할 때는 Utility → I/O → Socket Server에서 포트(1024~65535)를 정하고 Server를 On으로 켜세요. |
| 5 | OpenWave를 실행해 USB 또는 LAN으로 접속하고 PC에서 본체를 조작합니다. |
MSO-2000E SCPI 명령 예시
| 명령 | 하는 일 |
|---|---|
| *IDN? | 장비 정보 조회(응답 예: GW,MSO-2074E,PXXXXXX,V1.XX) |
| :AUTOSet | 자동 설정 실행 |
| :RUN | 획득 시작 |
| :STOP | 획득 정지 |
디지털 채널과 로직 트리거 명령은 MSO-2000E Programming Manual의 명령 목록에서 확인하세요.

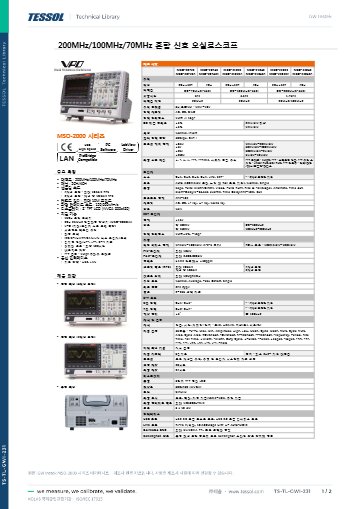

사양
MSO-2000E 12개 모델
비교와 공통 사양
| 항목 | MSO-2072E(A) | MSO-2074E(A) | MSO-2102E(A) | MSO-2104E(A) | MSO-2202E(A) | MSO-2204E(A) |
|---|---|---|---|---|---|---|
| 채널 | 2채널 + Ext | 4채널 | 2채널 + Ext | 4채널 | 2채널 + Ext | 4채널 |
| 대역폭 (-3 dB) | DC ~ 70 MHz | DC ~ 70 MHz | DC ~ 100 MHz | DC ~ 100 MHz | DC ~ 200 MHz | DC ~ 200 MHz |
| 상승 시간 | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 1.75 ns | 1.75 ns |
| 대역폭 제한 | 20 MHz | 20 MHz | 20 MHz | 20 MHz | 20 MHz / 100 MHz | 20 MHz / 100 MHz |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 수직 분해능 / 감도 | 8비트 / 1 mV/div ~ 10 V/div |
| 입력 커플링 / 임피던스 | AC, DC, GND / 1 MΩ // 16 pF (약) |
| DC 이득 정확도 | ±3 % (2 mV/div 이상), ±5 % (1 mV/div) |
| 극성 | Normal, Invert |
| 최대 입력 전압 | 300 Vrms, CAT I (GTP-070B-4 · 100B-4 · 200B-4 10:1 프로브 사용 시 300 Vrms CAT II) |
| 오프셋 범위 | 1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 500 mV/div ~ 2 V/div ±25 V, 5 ~ 10 V/div ±250 V |
| 파형 연산 | +, −, ×, ÷, FFT, 사용자 정의 수식 |
| FFT | 최대 1 Mpts, 선형 RMS 또는 dBV RMS, 윈도 Rectangular · Hamming · Hanning · Blackman |
| 트리거 소스 | CH1, CH2, CH3 · CH4(4채널 모델), Line, EXT(2채널 모델) |
| 트리거 모드 | Auto(100 ms/div 이하 Roll 지원), Normal, Single |
| 트리거 유형 | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Time-out, Event-Delay, Time-Delay(4 ns ~ 10 s), Bus |
| 홀드오프 / 트리거 커플링 | 4 ns ~ 10 s / AC, DC, LF rej., HF rej., Noise rej. |
| 외부 트리거 | 범위 ±15 V, 감도 DC ~ 100 MHz 약 100 mV · 100 ~ 200 MHz 약 150 mV, 입력 임피던스 1 MΩ ±3 % // 16 pF |
| 시간축 | 1 ns/div ~ 100 s/div (1-2-5), Roll 100 ms/div ~ 100 s/div |
| 프리 / 포스트 트리거 | 최대 10 div / 최대 2,000,000 div |
| 시간축 정확도 | ±50 ppm (1 ms 이상 구간) |
| 실시간 샘플링 | 4채널 모델 최대 1 GSa/s, 2채널 모델 채널당 1 GSa/s |
| 레코드 길이 | 채널당 최대 10 Mpts |
| 수집 모드 | Normal, Average(2 ~ 256), Peak Detect(2 ns typ.), Single |
| X-Y 모드 | X: CH1 · CH3, Y: CH2 · CH4(CH3 · CH4는 4채널 모델), 위상 이동 ±3 °(100 kHz) |
| 커서 | 진폭, 시간, 게이팅 (단위 s, Hz, 위상 °, 비율 %) |
| 자동 측정 | 36종, 8개 동시 표시와 통계 모드 |
| 자동 카운터 | 6자리, 2 Hz ~ 정격 대역폭 |
| 제어 기능 | 원버튼 오토셋(실행 취소 지원), 설정 20세트 · 파형 24세트 저장 |
| 디스플레이 | 8인치 TFT WVGA 컬러, 800 × 480, Sin(x)/x 보간 |
| 파형 표시 | 점 · 벡터 · 가변 잔상(16 ms ~ 4 s) · 무한 잔상, 8 × 10 div, YT · XY |
| 파형 갱신율 | 최대 120,000 wfm/s |
| USB / 이더넷 | USB 2.0 High-speed 호스트 1 · 디바이스 1 / RJ-45 10/100 Mbps, HP Auto-MDIX |
| Go/NoGo 출력 | BNC, TTL 오픈 컬렉터 최대 5 V / 10 mA |
| 보안 | 후면 켄싱턴 잠금 슬롯 |
| 동작 환경 | 0 ~ 50 °C, 상대습도 40 °C 이하 80 % 이하 · 41 ~ 50 °C 45 % 이하 |
| 치수 | 384 × 208 × 127.3 mm |
| 무게 | 약 2.8 kg |
| 디지털 채널 | 16채널 (D15 ~ D0) |
| 로직 샘플링 | 채널당 1 GSa/s |
| 로직 임계값 | TTL, CMOS(5 V · 3.3 V · 2.5 V), ECL, PECL, 0 V, 사용자 정의 |
| 로직 최대 입력 전압 | ±40 V |
| 로직 최소 전압 스윙 | ±250 mV |
| 로직 트리거 | 엣지, 패턴, 펄스 폭, 시리얼 버스(I2C · SPI · RS-232/422/485 · CAN · LIN), 병렬 버스 |
| 분할 메모리 / FFT | 29,000 세그먼트 / 최대 1 Mpts |
| 필터 | HPF, LPF, BPF |
| FRA 소프트웨어 | 지원 |
| MSO-2000EA AWG | 2채널, 25 MHz, 200 MSa/s, 14비트 |
| AWG 파형 | 사인, 사각, 펄스, 램프, DC, 노이즈, 내장 ARB |
| AWG 진폭 / 오프셋 | 20 mVpp ~ 5 Vpp (High Z), 분해능 1 mV / ±2.5 V (High Z), 분해능 1 mV |
| 입력 전원 | AC 100 ~ 240 V, 48 ~ 63 Hz 자동 선택 |
| 데이터 로그 / 네트워크 | 최대 100시간 / 원격 네트워크 저장 |
활용 분야
혼합 신호 디버깅이
필요한 현장
- 임베디드 보드 디버깅 — 센서 아날로그 신호와 디지털 출력의 지연을 비교합니다.
- 마이크로컨트롤러 버스 분석 — I2C · SPI · UART · CAN · LIN 통신을 프레임 단위로 디코딩합니다.
- 아날로그·디지털 타이밍 비교 — 로직 레벨 변화와 아날로그 응답 시점을 대조합니다.
선택 가이드
필요한 기능에 맞는
혼합 신호 오실로스코프
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 디지털 로직 채널이 필요할 때 | MSO-2000E | 아날로그 2·4채널에 디지털 16채널을 더해 로직 타이밍을 아날로그 파형과 함께 확인합니다. |
| 임의 파형 출력까지 필요할 때 | MSO-2000EA | 2채널 25 MHz AWG를 내장해 별도 신호원 없이 회로를 시험합니다. |
| 로직 채널 없이 아날로그만 볼 때 | GDS-2000E | 같은 대역폭과 레코드 길이를 갖춘 일반 오실로스코프로, 아날로그 측정에 맞습니다. |
| 스펙트럼 분석이 필요할 때 | MDO-2000E | 로직 채널 대신 스펙트럼 분석기를 내장해 주파수 영역 측정에 맞습니다. |

구성·옵션
MSO-2000E 프로브와
모델별 추가 기능
| 구분 | 내용 |
|---|---|
| 프로브 | GTP-100B-4 (100 MHz), GTP-200B-4 (200 MHz), 채널당 1개 |
| 변형 모델 | MSO-2000EA: 2채널 25 MHz AWG 추가 |

관련 제품
MSO-2000E와 함께 보는
오실로스코프
- GW Instek GDS-2000E 디지털 오실로스코프
- GW Instek MDO-2000E 시리즈 멀티 도메인 오실로스코프
- GW Instek GDS-1000B 시리즈 디지털 오실로스코프 (GDS-1102B 포함)
MSO-2000E와 MDO-2000E는 같은 계열입니까?
아닙니다. MSO는 디지털 16채널을 갖춘 혼합 신호 오실로스코프이고 MDO-2000E는 스펙트럼 분석기를 내장한 멀티 도메인 오실로스코프입니다.
MSO-2000E의 EA 모델에는 무엇이 더 있습니까?
2채널 25 MHz 임의 파형 발생기(AWG)가 더해집니다. 사인·사각·펄스·램프·DC·노이즈와 내장 ARB 파형을 출력합니다.
MSO-2000E로 디지털 신호는 몇 채널까지 볼 수 있습니까?
16채널입니다. 로직 채널 16개를 아날로그 2·4채널과 함께 표시하며, 채널당 1 GSa/s로 샘플링합니다.
MSO-2000E 프로브는 어떻게 선택합니까?
모델의 대역폭에 맞춰 GTP-100B-4 또는 GTP-200B-4를 채널당 1개씩 사용합니다. 100 MHz 이하 모델은 GTP-100B-4를 사용합니다.
MSO-2000E 정기 교정은 어떻게 받습니까?
측정 정확도를 유지하려면 주기적으로 교정하세요. 교정 항목이 (주)테솔의 KOLAS 인정 범위에 드는지는 문의하시면 확인해 드립니다.
