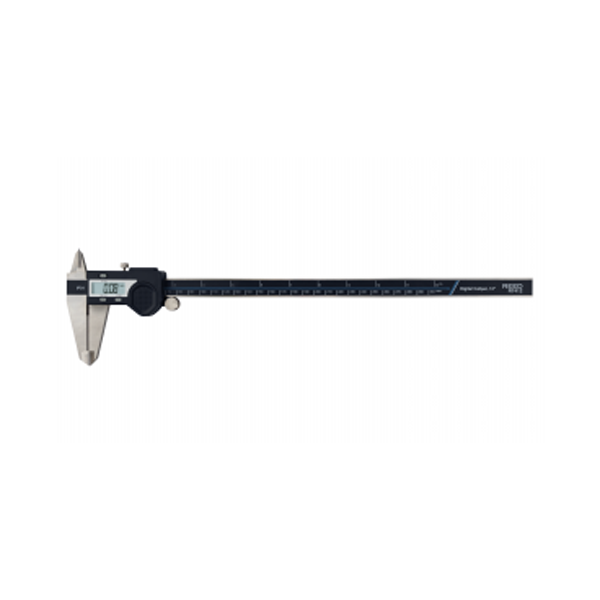

REED R7412 디지털 캘리퍼, 12인치(300mm)

MODEL: R7412
브랜드: REED INSTRUMENTS

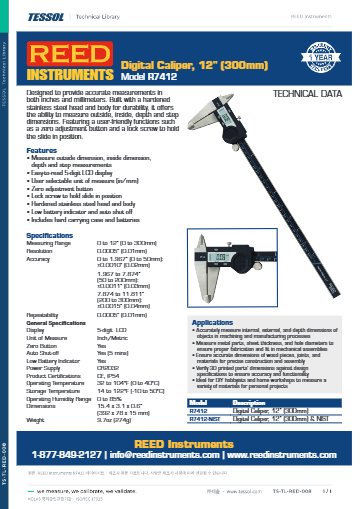

제품 자료: 데이터시트

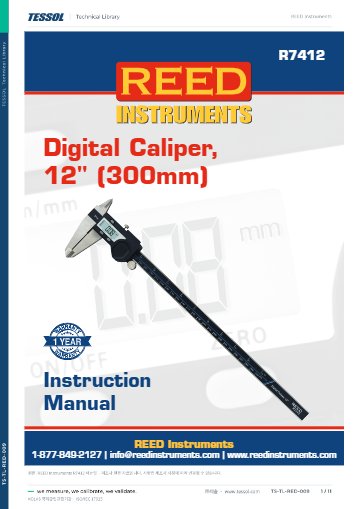

매뉴얼

제품문의 구매하기

0.01 mm 단위로 치수를
읽는 12 in 디지털 캘리퍼

REED R7412 디지털 캘리퍼 12 in

견적 받기

Reed 국내 정식 공급 파트너

REED R7412는 외부, 내부, 깊이, 단차 치수를 0.01 mm 분해능으로 측정하는 12 in(300 mm) 디지털 캘리퍼(전자식 버니어 캘리퍼)입니다. 경화 스테인리스 본체와 5자리 LCD를 갖춰 가공 부품과 판재의 치수 검사에 사용합니다.

측정 길이가 짧은 구간에서는 ±0.02 mm, 가장 긴 구간에서도 ±0.04 mm 이내의 오차를 유지하므로 도면 공차 확인에 충분한 여유가 있습니다. 보호 등급 IP54의 본체에 하드 케이스가 포함되어 현장 이동이 잦은 검사원도 부담 없이 휴대합니다. 이 캘리퍼는 (주)테솔이 국내에 공식 공급합니다.

0–300 mm

12 in 측정 범위

0.0005 in

표시 분해능

IP54

보호 등급

5분

미사용 시 자동 꺼짐

특징

네 가지 치수를
캘리퍼 하나로 측정

핵심 특징	현장에서 달라지는 점
외부 · 내부 · 깊이 · 단차 측정	캘리퍼 하나로 외경, 구멍 지름, 홈 깊이, 단차를 모두 읽으므로 측정 항목마다 공구를 바꾸지 않습니다.
구간별 정확도	측정 길이가 길어질수록 오차 한도가 세 단계로 넓어지므로, 구간별 한도를 미리 알고 판정합니다.
inch/mm 전환	도면 단위가 다른 부품도 버튼 하나로 표시 단위를 바꿔 환산 계산 없이 비교합니다.
경화 스테인리스 본체	헤드와 본체가 경화 스테인리스라 작업장에서 긁히거나 눌려도 조의 직각이 유지됩니다.
잠금 나사와 제로 버튼	슬라이드를 위치에 고정해 값을 옮겨 적는 동안 변하지 않게 하고, 제로 버튼으로 기준점을 다시 설정합니다.
배터리 부족 표시와 자동 꺼짐	배터리가 부족하면 표시가 켜지고 5분간 사용하지 않으면 전원이 꺼져 배터리 교체 주기가 길어집니다.

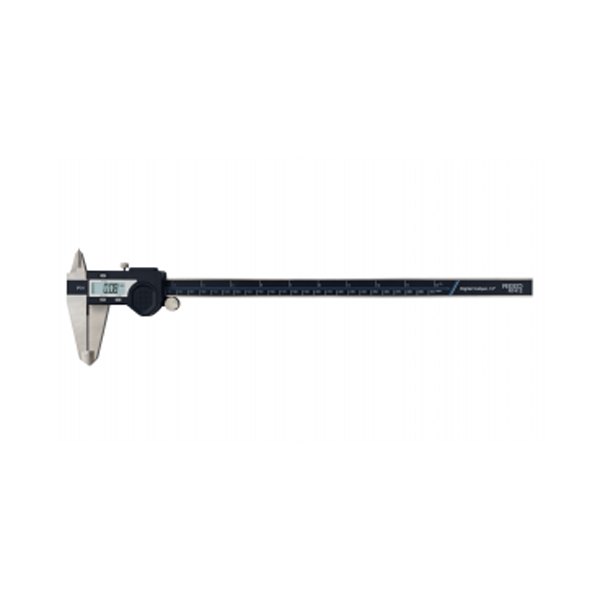

디지털 캘리퍼의 전체 외형

측정 방법

네 가지 측정 면과
구간별 오차 관리

외경과 두께는 아래쪽 큰 조, 구멍 지름은 위쪽 작은 조, 홈과 구멍 깊이는 끝단의 깊이 바, 단차는 조의 단면으로 읽습니다. 측정 전에는 조를 완전히 닫고 제로 버튼을 눌러 기준점을 설정하세요.

오차 한도는 측정 길이에 따라 달라집니다. 도면 공차가 ±0.05 mm인 부품은 가장 긴 구간의 오차 한도에 이미 가까우므로, 이런 부품은 상위 계측기로 다시 확인하세요.

네 가지 측정 면 사용법

아래쪽 조로 외경, 위쪽 조로 내경, 끝단 바로 깊이, 조의 단면으로 단차를 읽습니다. 값을 읽는 동안은 잠금 나사로 슬라이드를 고정하면 이동 중에도 표시값이 바뀌지 않습니다.

교정 연계

정기 교정으로 이어지는
치수 관리

품질 기록에 쓰는 캘리퍼는 사용 빈도에 맞춰 주기적으로 교정하고 이력을 보관해야 검사 결과의 신뢰성이 유지됩니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.

사양

12 in 범위와
IP54 본체 사양

항목	사양
모델	R7412 (12 in / 300 mm)
측정 범위	0 to 12 in (0 to 300 mm)
분해능	0.0005 in (0.01 mm)
정확도 (0–50 mm)	±0.02 mm
정확도 (50–200 mm)	±0.03 mm
정확도 (200–300 mm)	±0.04 mm
반복성	0.0005 in (0.01 mm)
측정 항목	외부, 내부, 깊이, 단차
표시	5자리 LCD
측정 단위	inch / mm 전환
제로 조정	제로 버튼
슬라이드 고정	잠금 나사
재질	경화 스테인리스 헤드와 본체
전원	CR2032 배터리
자동 꺼짐	5분
배터리 부족 표시	지원
보호 등급 · 인증	IP54 · CE
외형 치수 (L×W×H)	392 × 78 × 15 mm
중량	274 g
동작 온도	0 ~ 40 °C
보관 온도	-10 ~ 50 °C
동작 습도	0–85 %
부속품	휴대용 하드 케이스

활용 분야

치수 검사가
필요한 현장

가공 · 제조 — 절삭 부품의 외경, 내경, 홈 깊이를 도면 공차와 대조합니다.
금속 부품 — 시트 두께와 구멍 지름을 로트 단위로 측정합니다.
목공 · 설치 — 목재와 접합 부위, 자재의 치수를 시공 전에 확인합니다.
3D 프린팅 — 출력물 치수를 설계값과 비교해 보정량을 정합니다.
DIY · 홈 워크숍 — 개인 프로젝트 재료의 치수를 확인합니다.

선택 가이드

측정 대상별
REED 계측기

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
길이와 단차를 0.01 mm 단위로 측정할 때	R7412	외부·내부·깊이 방식으로 길이를 읽습니다.
도장 면의 광택을 측정할 때	R7700	20 ° · 60 ° · 85 ° 세 각도로 GU 단위 광택을 측정합니다.
당도와 용액 농도를 측정할 때	R9510	시료 0.3 mL로 Brix 0–55 %를 읽습니다.
자기장 · 전기장 · RF를 조사할 때	R9230	3축 센서로 세 가지 전자파를 한 대에서 측정합니다.

구성·옵션

R7412 기본 구성

구분	품명	사양
본체	REED R7412 디지털 캘리퍼 12 in	12 in 모델
기본 포함	배터리	CR2032
기본 포함	하드 캐리링 케이스	휴대용 보관

R7412와 함께 보는
REED 계측기

REED R7700 광택계 (20° / 60° / 85°)
REED R9510 디지털 굴절계 (0–55 % Brix)
REED R9230 다기능 EMF 미터

R7412에서 inch와 mm 표시를 바꿀 수 있습니까?
네, 버튼 조작으로 표시 단위를 inch와 mm 사이에서 전환할 수 있습니다. 분해능은 0.0005 in입니다.
R7412는 어느 구간의 정확도가 가장 높습니까?
0–50 mm 구간이 ±0.02 mm로 가장 높습니다. 가장 긴 구간은 오차 한도가 두 배이므로 긴 치수를 판정할 때 공차에 반영하세요.
R7412에 케이스와 배터리가 포함됩니까?
네, 휴대용 하드 케이스와 CR2032 배터리가 포함됩니다. 별도 소모품 없이 바로 측정을 시작할 수 있습니다.
R7412는 배터리가 부족하면 어떻게 표시됩니까?
배터리 부족 표시가 켜집니다. 측정 중 값이 흔들리기 전에 CR2032를 교체하세요. 5분 동안 사용하지 않으면 자동으로 전원이 꺼집니다.
