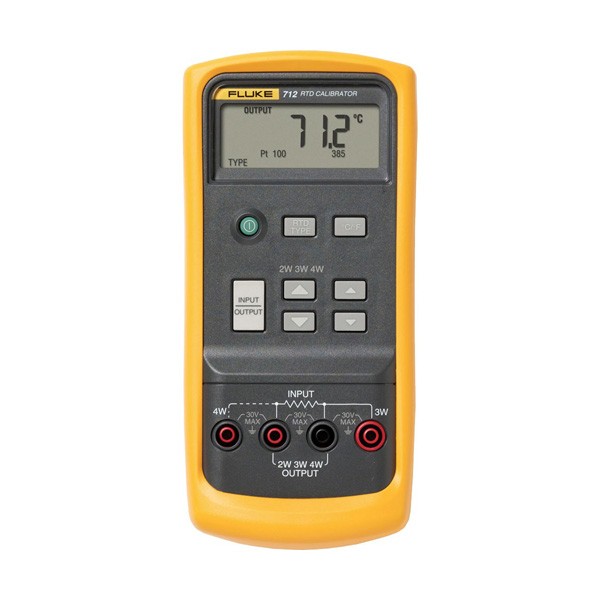

Fluke-712B/EN RTD 온도교정기

MODEL: Fluke-712B/EN
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

센서 대신 저항 신호를 넣어
입력 오차를 보는 RTD 교정기

Fluke 712B RTD 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 712B는 Pt·Cu·Ni 계열 RTD 13종과 저항을 측정하고 출력하며 0~24 mA를 함께 읽는 휴대형 RTD 교정기(RTD Calibrator)입니다. 트랜스미터에 설정된 곡선에 맞춰 RTD 신호를 넣으므로 RTD 입력 트랜스미터를 현장에서 점검할 수 있습니다.

Pt100(385)는 -200~100 °C 구간에서 1년 정확도가 0.2 °C이고, 0~400 Ω 저항은 판독값의 0.015 %에 0.05 Ω을 더한 오차로 측정합니다. 센서 대신 정밀 저항 신호를 넣으면 트랜스미터 자체의 입력 오차만 따로 확인할 수 있습니다. 자석 걸이 도구를 갖춘 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

13종

RTD 곡선 (Pt, Cu, Ni, YSI 400)

0 ~ 4000 Ω

저항 측정 · 출력 범위

0 ~ 24 mA

0.001 mA 분해능 측정

1년 · 2년

정확도 사양 구분

특징

RTD 곡선과 저항을
712B 한 대로

핵심 특징	현장에서 달라지는 점
RTD 13종 측정 · 출력	Pt, Cu, Ni 계열과 YSI 400을 모두 지원하므로 설비마다 다른 RTD 곡선을 교정기 한 대로 점검할 수 있습니다.
저항 측정 · 출력	0~4000 Ω를 직접 출력하므로 센서를 떼어 낸 상태에서도 트랜스미터의 입력 오차를 따로 확인할 수 있습니다.
출력 중 mA 측정	0~24 mA를 0.001 mA 분해능으로 읽어 입력 온도와 출력 전류의 관계를 한 화면에서 대조합니다.
0 % · 100 % 설정과 25 % 선형 점검	두 점을 저장하고 25 % 단위로 오가며 선형성을 점검하므로 반복 입력 작업이 줄어듭니다.
펄스 · PLC 입력 점검	펄스형 트랜스미터와 PLC 입력 카드도 같은 장비로 점검하므로 계기별 전용 시험기가 줄어듭니다.
자석 걸이와 교정성적서	판넬이나 설비에 걸어 두고 두 손으로 작업할 수 있으며, 소급 교정성적서가 함께 들어 있어 점검 기준 문서를 바로 갖출 수 있습니다.

곡선 일치

RTD 곡선과
트랜스미터 설정

곡선이 일치해야 정확한 온도값

Pt100(385)는 IEC 60751 곡선이고 3916·3926은 다른 곡선이어서, 같은 저항에서도 다른 온도가 나옵니다. 트랜스미터에 설정된 곡선을 먼저 확인하고 교정기의 RTD 유형을 그에 맞춘 뒤 점검하세요.

결선과 오차

3선 측정과
여기 전류 조건

정확도는 4선 입력 기준이며 센서 자체의 부정확도는 포함하지 않습니다. 정합된 리드로 3선 측정을 하면 Pt10·Cu10은 1.0 °C, Pt50·Cu50은 0.6 °C, 그 밖의 유형은 0.4 °C를 더해 판단하세요. 저항 출력은 트랜스미터가 흘리는 여기 전류가 허용 범위 안에 있어야 사양대로 동작합니다. 펄스 트랜스미터와 PLC는 펄스 시간 5 ms의 짧은 신호까지 점검할 수 있습니다.

교정 관리

712B 교정성적서와
재교정 주기

712B 교정성적서와 교정 주기

712B에는 소급 교정성적서가 함께 들어 있으며, 1년·2년 정확도 사양과 짝을 이룹니다. 점검 허용오차에 맞춰 교정 주기를 정하고 이력을 이어 가세요. 재교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.

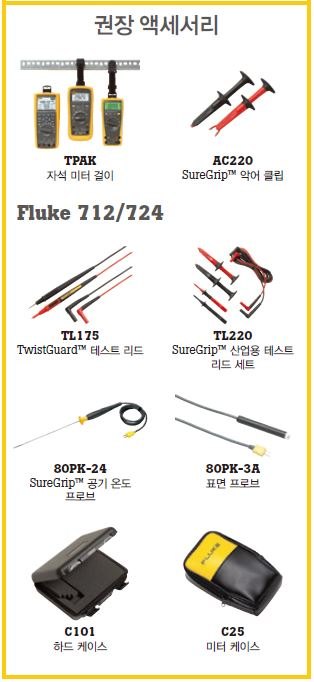

테스트 리드와 악어 클립, 케이스 등 권장 액세서리

사양

RTD 13종 정확도와
일반 사양

RTD 유형	범위	측정 1년	측정 2년	소스 전류	소스 1년	소스 2년
10 Ω Pt(385)	-200 ~ 100 °C	1.5 °C	3 °C	1 mA	1.5 °C	3 °C
10 Ω Pt(385)	100 ~ 800 °C	1.8 °C	3.6 °C	1 mA	1.8 °C	3.6 °C
50 Ω Pt(385)	-200 ~ 100 °C	0.4 °C	0.7 °C	1 mA	0.4 °C	0.7 °C
50 Ω Pt(385)	100 ~ 800 °C	0.5 °C	0.8 °C	1 mA	0.5 °C	0.8 °C
100 Ω Pt(385)	-200 ~ 100 °C	0.2 °C	0.4 °C	1 mA	0.2 °C	0.4 °C
100 Ω Pt(385)	100 ~ 800 °C	0.015 % + 0.18 °C	0.03 % + 0.36 °C	1 mA	0.015 % + 0.18 °C	0.03 % + 0.36 °C
200 Ω Pt(385)	-200 ~ 100 °C	0.2 °C	0.4 °C	500 µA	0.2 °C	0.4 °C
200 Ω Pt(385)	100 ~ 630 °C	0.015 % + 0.18 °C	0.03 % + 0.36 °C	500 µA	0.015 % + 0.18 °C	0.03 % + 0.36 °C
500 Ω Pt(385)	-200 ~ 100 °C	0.3 °C	0.6 °C	250 µA	0.3 °C	0.6 °C
500 Ω Pt(385)	100 ~ 630 °C	0.015 % + 0.28 °C	0.03 % + 0.56 °C	250 µA	0.015 % + 0.28 °C	0.03 % + 0.56 °C
1000 Ω Pt(385)	-200 ~ 100 °C	0.2 °C	0.4 °C	250 µA	0.2 °C	0.4 °C
1000 Ω Pt(385)	100 ~ 630 °C	0.015 % + 0.18 °C	0.03 % + 0.36 °C	250 µA	0.015 % + 0.18 °C	0.03 % + 0.36 °C
100 Ω Pt(3916)	-200 ~ 100 °C	0.2 °C	0.4 °C	1 mA	0.2 °C	0.4 °C
100 Ω Pt(3916)	100 ~ 630 °C	0.015 % + 0.18 °C	0.03 % + 0.36 °C	1 mA	0.015 % + 0.18 °C	0.03 % + 0.36 °C
100 Ω Pt(3926)	-200 ~ 100 °C	0.2 °C	0.4 °C	1 mA	0.2 °C	0.4 °C
100 Ω Pt(3926)	100 ~ 630 °C	0.015 % + 0.18 °C	0.03 % + 0.36 °C	1 mA	0.015 % + 0.18 °C	0.03 % + 0.36 °C
10 Ω Cu(427)	-100 ~ 260 °C	1.5 °C	3 °C	1 mA	1.5 °C	3 °C
120 Ω Ni(672)	-80 ~ 260 °C	0.15 °C	0.3 °C	1 mA	0.15 °C	0.3 °C
50 Ω Cu(427)	-180 ~ 200 °C	0.4 °C	0.7 °C	1 mA	0.4 °C	0.7 °C
100 Ω Cu(427)	-180 ~ 200 °C	0.2 °C	0.4 °C	1 mA	0.2 °C	0.4 °C
YSI 400	15 ~ 50 °C	0.2 °C	0.4 °C	250 µA	0.2 °C	0.4 °C

712B 일반 사양

항목	사양
RTD 유형	Pt10 · 50 · 100 · 200 · 500 · 1000 (385), Pt100 (3916), Pt100 (3926), Cu10 · 50 · 100 (427), Ni120 (672), YSI 400 (13종)
Pt100 (385) 정확도, 1년	-200 ~ 100 °C 0.2 °C · 100 ~ 800 °C 0.015 % + 0.18 °C (측정 · 출력)
RTD 분해능	0.1 °C
저항 측정 범위	0.00 ~ 4000.0 Ω
저항 측정 정확도	0 ~ 400 Ω 0.015 % + 0.05 Ω · 400 ~ 4000 Ω 0.015 % + 0.5 Ω
3선 측정 추가 오차	Pt10 · Cu10 1.0 °C, Pt50 · Cu50 0.6 °C, 그 밖의 유형 0.4 °C (정합된 리드 사용 시)
저항 출력 여기 전류	0.05 ~ 3 mA (범위별 상이)
mA 측정	0 ~ 24 mA, 분해능 0.001 mA, 0.010 % + 2 µA
펄스 · PLC 입력 점검	최소 펄스 시간 5 ms
기능	0 % · 100 % 출력 설정, 25 % 선형 점검, 선형 램프 · 25 % 스텝 자동 램프
정확도 조건	4선 입력 기준, 센서 부정확도 제외, 18 °C 미만 또는 28 °C 초과에서 온도 계수 적용
동작 온도	-10 ~ 50 °C
보관 온도	-30 ~ 60 °C
작동 · 보관 고도	2,000 m · 12,000 m
보호 등급	IP52 (IEC 60529)
안전	IEC 61010-1, 대지 최대 30 V, 오염도 2
전원	AA 배터리 4개 (IEC LR6)
크기 (H × W × L)	52.5 × 84 × 188.5 mm
무게	515 g
구성품	자석 걸이 도구, 테스트 리드, 소급 교정성적서, 전지, 설명서
권장 프로브	Fluke 5627A-12-J · 5627A-9-J
권장 액세서리	홀스터 H80M

활용 분야

RTD 입력 계기를
점검하는 현장

RTD 트랜스미터 교정 — 저항 신호를 넣고 출력 mA를 읽어 입력 대비 출력 오차를 점검합니다.
RTD 입력 지시계·레코더 점검 — 곡선별 시뮬레이션 값으로 지시 오차를 대조합니다.
PLC·펄스형 입력 확인 — 펄스 트랜스미터와 PLC 입력 카드의 응답을 현장에서 시험합니다.
곡선이 다른 트랜스미터의 설정 일치 — Pt, Cu, Ni 곡선을 바꿔 가며 설정 오류를 찾아냅니다.

선택 가이드

RTD·열전대 신호별
권장 교정기

이럴 때 (현장 조건·입력 신호)	권장 모델	선택 이유
RTD 신호를 내보내며 mA를 읽을 때	Fluke 712B	RTD 13종과 저항 출력에 0~24 mA 측정을 더한 모델로, 루프 전원이 없는 대신 RTD 점검에 집중합니다.
열전대 신호를 내보내며 mA를 읽을 때	Fluke 714B	열전대 17종 출력에 같은 mA 측정을 갖춰 열전대 입력 트랜스미터에 맞습니다.
RTD와 열전대, 24 V 루프 전원까지 필요할 때	Fluke 724	두 센서를 함께 다루고 루프 전원을 내장해 트랜스미터 전원까지 한 대로 맡습니다.

712B와 함께 보는
온도 교정기

712B에 루프 전원이 있습니까?
아닙니다. 0~24 mA 측정만 지원합니다. 24 V 루프 전원이 필요하면 Fluke 724를 선택하세요.
712B로 Pt100 Class A 센서도 확인할 수 있습니까?
네, Pt100(385) 측정과 시뮬레이션으로 확인할 수 있습니다. Class A는 센서의 허용오차 등급이어서 교정기 정확도와는 별개의 값입니다.
712B는 Pt1000도 지원합니까?
네, Pt1000(385)가 13종에 포함되며 -200~100 °C 구간 1년 정확도는 0.2 °C입니다. 소스 전류는 250 µA로 설정해 사용하세요.
712B로 저항값을 직접 출력할 수 있습니까?
네, 0~4000 Ω 저항을 측정하고 출력합니다. 센서를 떼어 낸 트랜스미터 입력 점검에 활용하세요.
712B에 교정성적서가 함께 옵니까?
네, 소급 교정성적서가 함께 제공됩니다. 이후 재교정은 KOLAS 인정 범위 안의 항목에 한해 공인 교정성적서로 발행하고 범위 밖 항목은 별도 경로를 안내합니다.
