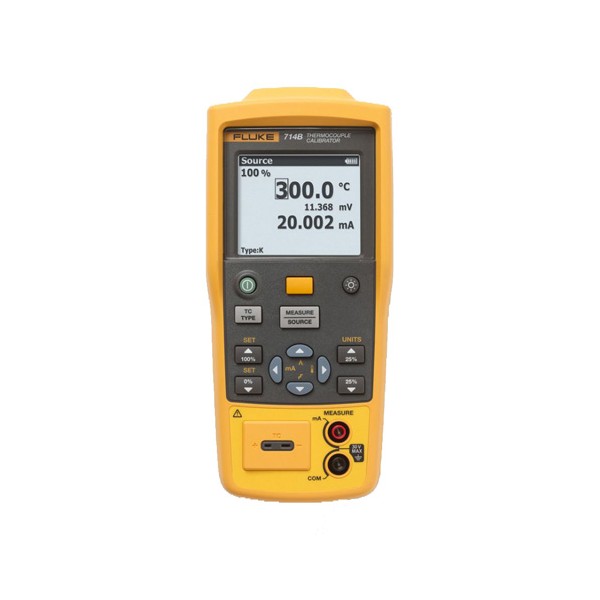

FLUKE 714B 열전쌍 교정기

MODEL: Fluke-714B
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

트랜스미터에 온도 신호를 넣고
mA까지 읽는 열전대 교정기

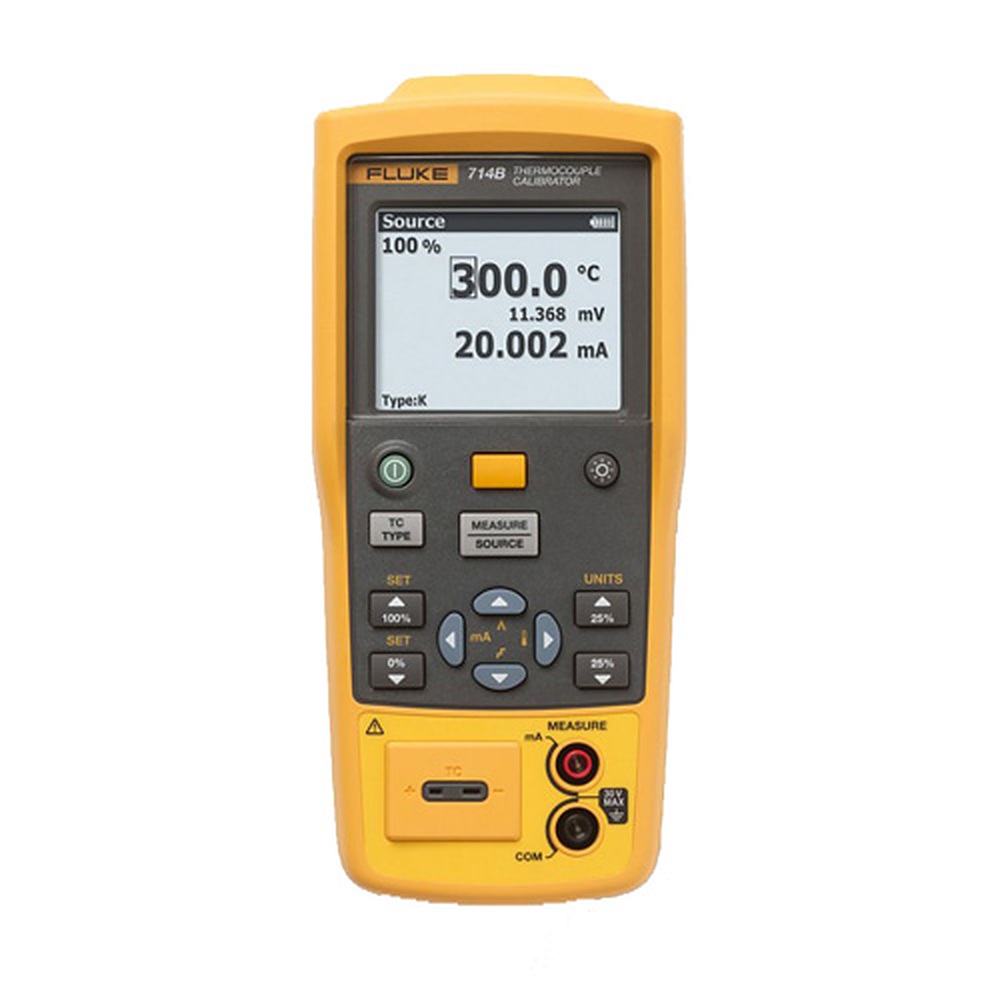

Fluke 714B 열전대 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 714B는 E·N·J·K·T·B·R·S 등 열전대 17종을 측정·출력하고, 온도 신호를 출력하는 동안 0~24 mA를 함께 읽는 휴대형 열전대 교정기(Thermocouple Calibrator)입니다. 열전대 입력 트랜스미터를 한 사람이 점검하는 계장 현장에 적합합니다.

열전대 신호를 넣으면서 출력 전류를 같은 화면에서 읽으므로, 멀티미터로 옮겨 가며 배선을 바꾸는 시간이 줄어듭니다. K형 -100~400 °C 구간은 측정과 출력 모두 1년 정확도 0.3 °C입니다. 자석 걸이로 판넬 문 안쪽에 걸어 두면 두 손으로 설정을 바꿀 수 있으며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

17종

측정·출력 열전대 형식

0.010 % + 2 µA

0 ~ 24 mA 측정 정확도

1년 · 2년

정확도 사양 구분

3년

보증 기간

특징

열전대 신호 출력과
mA 측정을 714B 한 대로

핵심 특징	현장에서 달라지는 점
열전대 17종 측정 · 출력	E, N, J, K, T, B, R, S에 C, L, U, BP, XK, G, D, P, M까지 갖춰 현장 계기의 열전대 형식 대부분을 한 대로 점검할 수 있습니다.
출력 중 mA 측정	입력 온도와 출력 전류를 한 화면에서 읽어 트랜스미터 스팬 오차를 바로 계산할 수 있습니다.
0 % · 100 % 설정과 25 % 선형 점검	두 점을 저장해 두고 버튼 한 번으로 25 % 단위 점을 오가므로 선형성 점검 시간이 짧아집니다.
선형 램프 · 25 % 스텝 자동 램프	출력이 자동으로 바뀌는 동안 트랜스미터 응답만 확인하면 되므로 두 손이 자유롭습니다.
백라이트 이중 입력 화면	측정값과 출력값을 동시에 표시하고 백라이트가 있어 어두운 판넬 안에서도 읽기 쉽습니다.
설정 복원과 자석 걸이	전원을 껐다 켜도 이전 시험 설정이 유지되고, 판넬 문에 걸어 두면 작업 자세가 편해집니다.

mA 동시 측정

출력 전류를 읽으며
점검하는 절차

한 사람이 진행하는 트랜스미터 점검

트랜스미터 입력에 열전대 신호를 넣고 출력 mA를 같은 화면에서 읽으세요. 0 %와 100 % 값을 저장해 두고 버튼으로 오가면 25 % 단위 선형성 점검이 수월합니다. 714B는 mA를 측정만 하고 루프 전원은 공급하지 않으므로 트랜스미터 전원은 별도로 연결해야 합니다.

정확도 선택

1년·2년 사양과
형식별 구간

정확도는 형식과 온도 구간마다 다르고 1년 사양과 2년 사양이 따로 있습니다. 교정 주기가 1년이면 1년 사양을, 2년 주기로 운용하면 2년 사양을 점검 허용오차와 비교해야 합니다. 같은 K형이라도 400~1200 °C 구간의 측정 오차(0.5 °C)는 -100~400 °C 구간(0.3 °C)보다 큽니다.

교정 관리

714B 교정성적서와
1년·2년 교정 주기

소급 교정성적서와 교정 주기

714B에는 소급 교정성적서가 함께 들어 있고, 정확도 사양은 1년과 2년으로 나뉩니다. 운용할 교정 주기와 점검 허용오차를 기준으로 주기를 정해 이력을 이어 가세요. 교정은 KOLAS 인정 범위에 해당하는지 (주)테솔이 먼저 확인해 안내해 드립니다.

사양

열전대 17종 정확도와
일반 사양

열전대 형식	범위	측정 1년	측정 2년	출력 1년	출력 2년
E	-250 ~ -200 °C	1.3 °C	2.0 °C	0.6 °C	0.9 °C
E	-200 ~ -100 °C	0.5 °C	0.8 °C	0.3 °C	0.4 °C
E	-100 ~ 600 °C	0.3 °C	0.4 °C	0.3 °C	0.4 °C
E	600 ~ 1000 °C	0.4 °C	0.6 °C	0.2 °C	0.3 °C
N	-200 ~ -100 °C	1.0 °C	1.5 °C	0.6 °C	0.9 °C
N	-100 ~ 900 °C	0.5 °C	0.8 °C	0.5 °C	0.8 °C
N	900 ~ 1300 °C	0.6 °C	0.9 °C	0.3 °C	0.4 °C
J	-210 ~ -100 °C	0.6 °C	0.9 °C	0.3 °C	0.4 °C
J	-100 ~ 800 °C	0.3 °C	0.4 °C	0.2 °C	0.3 °C
J	800 ~ 1200 °C	0.5 °C	0.8 °C	0.3 °C	0.3 °C
K	-200 ~ -100 °C	0.7 °C	1.0 °C	0.4 °C	0.6 °C
K	-100 ~ 400 °C	0.3 °C	0.4 °C	0.3 °C	0.4 °C
K	400 ~ 1200 °C	0.5 °C	0.8 °C	0.3 °C	0.4 °C
K	1200 ~ 1372 °C	0.7 °C	1.0 °C	0.3 °C	0.4 °C
T	-250 ~ -200 °C	1.7 °C	2.5 °C	0.9 °C	1.4 °C
T	-200 ~ 0 °C	0.6 °C	0.9 °C	0.4 °C	0.6 °C
T	0 ~ 400 °C	0.3 °C	0.4 °C	0.3 °C	0.4 °C
B	600 ~ 800 °C	1.3 °C	2.0 °C	1.0 °C	1.5 °C
B	800 ~ 1000 °C	1.0 °C	1.5 °C	0.8 °C	1.2 °C
B	1000 ~ 1820 °C	0.9 °C	1.3 °C	0.8 °C	1.2 °C
R	-20 ~ 0 °C	2.3 °C	2.8 °C	1.2 °C	1.8 °C
R	0 ~ 100 °C	1.5 °C	2.2 °C	1.1 °C	1.7 °C
R	100 ~ 1767 °C	1.0 °C	1.5 °C	0.9 °C	1.4 °C
S	-20 ~ 0 °C	2.3 °C	2.8 °C	1.2 °C	1.8 °C
S	0 ~ 200 °C	1.5 °C	2.1 °C	1.1 °C	1.7 °C
S	200 ~ 1400 °C	0.9 °C	1.4 °C	0.9 °C	1.4 °C
S	1400 ~ 1767 °C	1.1 °C	1.7 °C	1.0 °C	1.5 °C
C	0 ~ 800 °C	0.6 °C	0.9 °C	0.6 °C	0.9 °C
C	800 ~ 1200 °C	0.8 °C	1.2 °C	0.7 °C	1.0 °C
C	1200 ~ 1800 °C	1.1 °C	1.6 °C	0.9 °C	1.4 °C
C	1800 ~ 2316 °C	2.0 °C	3.0 °C	1.3 °C	2.0 °C
L	-200 ~ -100 °C	0.6 °C	0.9 °C	0.3 °C	0.4 °C
L	-100 ~ 800 °C	0.3 °C	0.4 °C	0.2 °C	0.3 °C
L	800 ~ 900 °C	0.5 °C	0.8 °C	0.2 °C	0.3 °C
U	-200 ~ 0 °C	0.6 °C	0.9 °C	0.4 °C	0.6 °C
U	0 ~ 600 °C	0.3 °C	0.4 °C	0.3 °C	0.4 °C
BP	0 ~ 1000 °C	1.0 °C	1.5 °C	0.4 °C	0.6 °C
BP	1000 ~ 2000 °C	1.6 °C	2.4 °C	0.6 °C	0.9 °C
BP	2000 ~ 2500 °C	2.0 °C	3.0 °C	0.8 °C	1.2 °C
XK	-200 ~ 300 °C	0.2 °C	0.3 °C	0.2 °C	0.5 °C
XK	300 ~ 800 °C	0.4 °C	0.6 °C	0.3 °C	0.6 °C
G	100 ~ 300 °C	1.6 °C	2.4 °C	1.2 °C	1.8 °C
G	300 ~ 1500 °C	1.0 °C	1.5 °C	1.0 °C	1.5 °C
G	1500 ~ 2320 °C	2.0 °C	3.0 °C	1.6 °C	2.4 °C
D	0 ~ 300 °C	1.6 °C	2.4 °C	1.2 °C	1.8 °C
D	300 ~ 1500 °C	1.0 °C	1.5 °C	1.0 °C	1.5 °C
D	1500 ~ 2315 °C	2.0 °C	3.0 °C	1.6 °C	2.4 °C
P	0 ~ 1000 °C	1.6 °C	2.4 °C	0.6 °C	0.9 °C
P	1000 ~ 1395 °C	2.0 °C	3.0 °C	0.8 °C	1.2 °C
M	-50 ~ 100 °C	1.0 °C	1.5 °C	0.4 °C	0.6 °C
M	100 ~ 1000 °C	1.6 °C	2.4 °C	0.6 °C	0.9 °C
M	1000 ~ 1410 °C	2.0 °C	3.0 °C	0.8 °C	1.2 °C

714B 일반 사양

항목	사양
열전대 형식	E, N, J, K, T, B, R, S, C, L, U, BP, XK, G, D, P, M (17종)
정확도 기간	1년 · 2년 사양
mV 측정 · 출력	-10 ~ 75 mV, 분해능 0.01 mV
mA 측정	0 ~ 24 mA, 분해능 0.001 mA, 판독값의 0.010 % + 2 µA
mA · mV 온도 계수	±(판독값의 0.002 % + 범위의 0.002 %)/°C (18 °C 미만 또는 28 °C 초과)
기능	온도 출력 중 mA 측정, 0 % · 100 % 출력 설정, 25 % 선형 점검, 선형 램프 · 25 % 스텝 자동 램프
설정 유지	전원 차단 후에도 시험 설정 복원
디스플레이	백라이트, 이중 입력 표시
동작 온도	-10 ~ 50 °C
보관 온도	-30 ~ 60 °C
작동 · 보관 고도	2,000 m · 12,000 m
상대습도 (비응축)	90 % (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C)
진동 · 낙하	MIL-T-28800E Class 2 · 1 m
보호 등급	IP52 (IEC 60529)
전자기 환경	IEC 61326-1, 휴대형
안전	IEC 61010-1, 대지 최대 30 V, 오염도 2
전원	AA 배터리 4개 (IEC LR6)
크기 (H × W × L)	52.5 × 84 × 188.5 mm
무게	515 g
보증	3년

활용 분야

열전대 입력 트랜스미터를
점검하는 현장

계장 판넬 트랜스미터 교정 — 열전대 신호를 넣고 출력 mA를 읽어 입력 대비 출력 오차를 확인합니다.
제어 루프 설정 — 온도 입력 레인지를 설정한 뒤 0 %와 100 % 점을 출력해 스팬을 조정합니다.
열전대 계기 선형성 점검 — 25 % 단계 램프로 지시계와 레코더의 선형 응답을 대조합니다.
현장 단독 정비 — 자석 걸이로 설비에 고정해 한 사람이 설정과 판독을 모두 처리합니다.

선택 가이드

열전대·RTD 입력에 맞춘
교정기 선택

이럴 때 (현장 조건·입력 신호)	권장 모델	선택 이유
열전대 신호를 내보내며 mA를 함께 읽을 때	Fluke 714B	열전대 17종 출력에 0~24 mA 측정을 더한 모델로, 루프 전원은 없지만 열전대 트랜스미터 점검에 맞습니다.
RTD 신호를 내보내며 mA를 읽을 때	Fluke 712B	RTD 13종과 저항 측정·출력을 갖추고 mA 측정은 714B와 같아 RTD 계기 점검에 맞습니다.
열전대와 RTD, 24 V 루프 전원까지 필요할 때	Fluke 724	두 센서를 함께 다루고 24 V 루프 전원을 내장해 전원 공급까지 한 대로 맡습니다.

구성·옵션

714B 기본 구성품

자석 걸이 도구 — 판넬 문이나 금속 설비에 걸어 두 손으로 작업할 수 있게 합니다.
테스트 리드 — 트랜스미터와 mA 입력을 연결합니다.
소급 교정성적서 — 1년·2년 정확도 사양과 함께 제공됩니다.
AA 배터리 4개와 설명서 — 따로 준비하지 않아도 바로 점검을 시작할 수 있습니다.

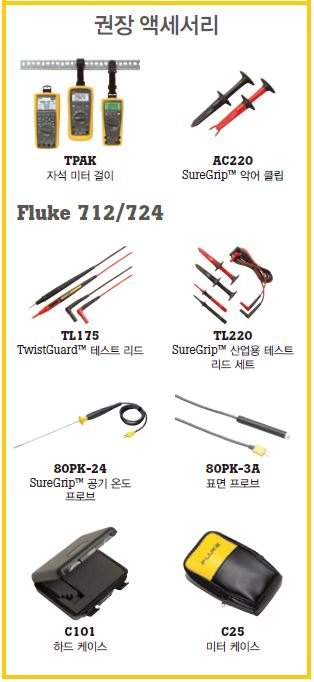

테스트 리드와 악어 클립, 케이스 등 권장 액세서리

714B와 비교할
온도 교정기

714B에 루프 전원이 있습니까?
아닙니다. 0~24 mA 측정만 지원합니다. 24 V 루프 전원이 필요하면 루프 전원을 내장한 Fluke 724를 선택하세요.
714B는 A형 열전대도 지원합니까?
아닙니다. 지원 목록에 A형은 없으며, 대신 L, U, BP, XK, G, D, P, M 형식이 더해져 17종입니다. 계기에 설정된 열전대 형식을 목록과 대조하세요.
714B의 mV 범위와 분해능은 얼마입니까?
mV 범위는 -10~75 mV, 분해능은 0.01 mV입니다. 목록에 없는 형식의 센서는 mV 출력으로 환산해 입력하면 점검할 수 있습니다.
714B에 2년 정확도 사양도 있습니까?
네, 모든 형식·구간에 1년과 2년 사양이 따로 있습니다. 운용하는 교정 주기에 맞는 열을 허용오차와 비교하세요.
714B는 712B와 무엇이 다릅니까?
714B는 열전대용이고 712B는 RTD용이며 둘 다 mA 측정을 갖추고 루프 전원은 없습니다. 열전대와 RTD를 함께 다루려면 724를 검토하세요.
