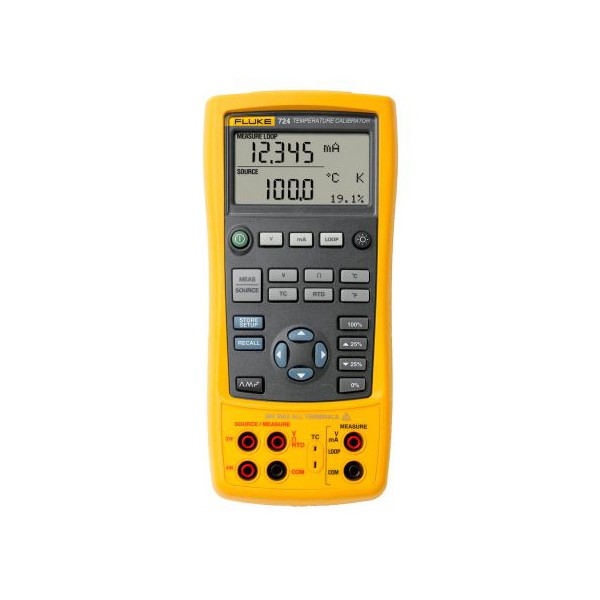

Fluke-724/APAC/EDC TC/RTD 온도교정기

Fluke-724/APAC/EDC TC/RTD 온도교정기

MODEL
Fluke-724/APAC/EDC
브랜드
FLUKE
제품 자료
제품문의 구매하기

열전대·RTD 신호와 루프 전류를
함께 보는 온도 교정기

Fluke 724 온도 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 724는 열전대 12종과 RTD 7종을 측정·출력하고 24 V 루프 전원을 내장한 휴대형 온도 교정기(Temperature Calibrator)입니다. 온도 트랜스미터와 센서를 현장에서 교정하며, 출력 온도와 루프 전류를 두 줄 화면에 동시에 표시합니다.

J형 0.7 °C, K형 0.8 °C의 열전대 정확도와 DC 전압 0.02 % + 2카운트 정확도로 트랜스미터 입력단의 오차를 따로 확인할 수 있습니다. 25 % 단위 스텝과 램프 출력은 선형성 시험 시간을 줄여 줍니다. 96 × 200 × 47 mm, 650 g의 본체는 계장 공구함에 들어가며, (주)테솔이 국내에 공식 공급합니다.

12종

측정·출력하는 열전대 형식

7종

측정·출력하는 RTD 형식

24 V

루프 전원, 최대 22 mA

25시간

AA 알카라인 4개 일반 사용 시간

특징

한 대로 이어지는
트랜스미터 교정

핵심 특징현장에서 달라지는 점
열전대 12종 입출력J, K, T, E, R, S, B, L, U, N, XK, BP를 지원하므로 열전대 형식이 바뀌어도 장비를 바꾸지 않고 트랜스미터를 교정합니다.
RTD 7종 입출력Pt-100(385·393·JIS)과 Pt-200, Pt-500, Pt-1000, Ni-120의 저항 곡선을 선택해 센서 형식이 섞인 현장에서도 같은 장비로 교정합니다.
24 V 루프 전원2선식 트랜스미터에 전원을 직접 공급하고 22 mA 단락 보호도 갖춰 외부 전원 없이 루프 전류를 읽습니다.
듀얼 라인 디스플레이출력 온도와 루프 전류를 한 화면에 나란히 표시하므로 입력과 출력의 관계를 바로 대조할 수 있습니다.
고속 펄스 RTD 처리펄스 여기 방식의 트랜스미터 입력도 처리해 일반 교정기로는 읽기 어려운 회로까지 점검합니다.
메뉴 없는 조작단순한 컨트롤과 백라이트 화면으로 어두운 계기실에서도 설정이 빠릅니다.

트랜스미터 교정

출력과 루프 전류를
한 화면에서 비교

724가 RTD나 열전대 트랜스미터의 입력 단자에 센서 신호를 모사해 출력하고, 724는 루프 전원을 공급하면서 트랜스미터가 내보내는 4~20 mA 신호도 측정합니다. 아래 줄의 mA 값과 위 줄의 출력 온도를 대조하면 입출력 관계를 한 번에 확인할 수 있습니다. 램프와 25 % 스텝을 사용하면 0~100 % 구간을 단계별로 점검합니다.

온도 출력과 루프 전류의 동시 확인

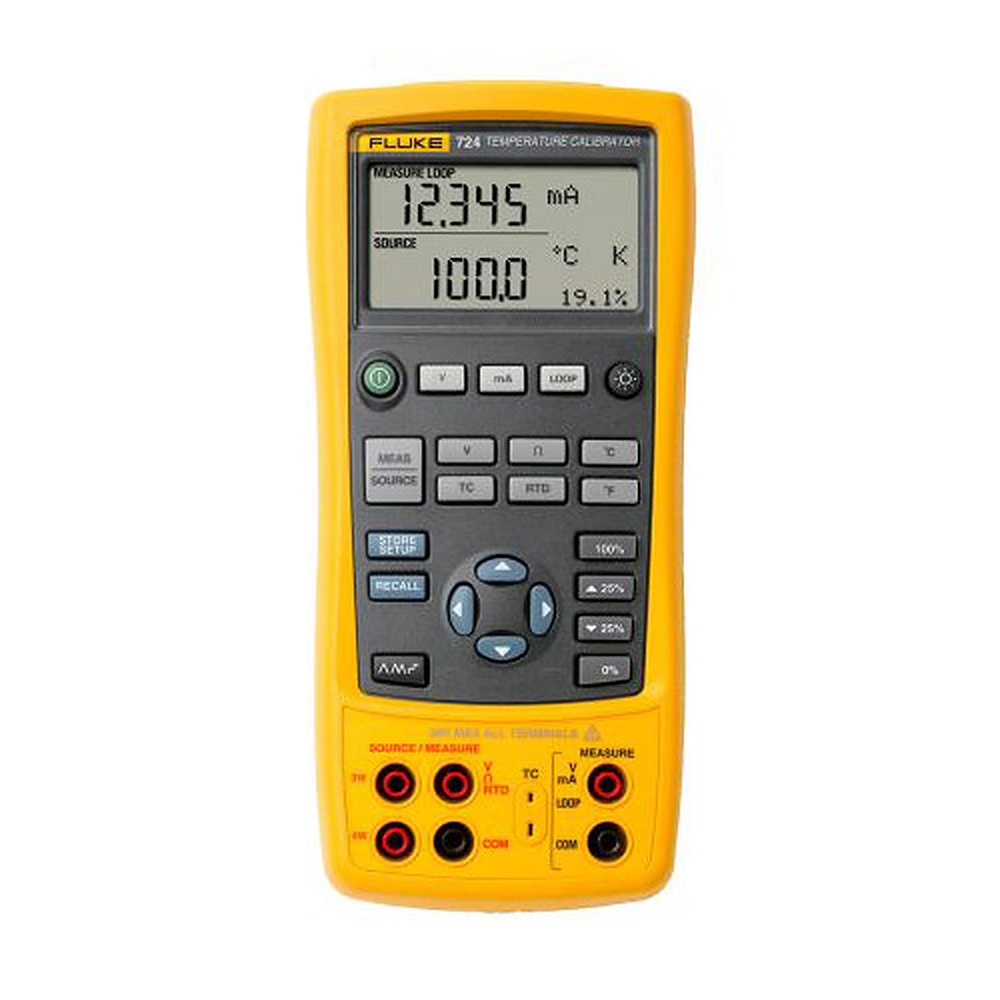

두 줄 화면의 위 줄에는 모사 중인 온도가, 아래 줄에는 루프 전류가 표시됩니다. 센서 교체 없이 트랜스미터의 스팬 이탈과 선형성 오차를 현장에서 바로 판정합니다.

센서 곡선

RTD 곡선과
열전대 형식 선택

Pt-100(385)은 IEC 60751 곡선이고 Pt-100(393)과 JIS는 곡선이 다르므로, 트랜스미터 설정과 같은 곡선을 선택해야 오차가 생기지 않습니다. Pt-100(385)의 측정·출력 정확도는 0.33 °C입니다. 열전대는 R형(측정 1.8 °C·출력 1.4 °C)과 S형, B형 같은 고온형에서 분해능이 1 °C 단위로 바뀝니다. 2선·3선 RTD는 4선보다 저항 정확도가 낮으므로 정밀 교정에는 4선 연결을 우선하세요.

교정 관리

교정 주기와
정확도 판단

열전대와 RTD 정확도는 형식마다 다르므로, 피교정 트랜스미터의 허용오차를 형식별 값과 비교해 교정 적합성을 판단합니다. 724 자체도 주기적으로 교정해 NIST 추적 교정 보고서와 비교 이력을 보관하세요. 724의 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.

사양

열전대·RTD·루프
입출력 사양

항목사양
열전대 형식J, K, T, E, R, S, B, L, U, N, XK, BP
RTD 형식Ni-120, Pt-100 (385), Pt-100 (393), Pt-100 (JIS), Pt-200 (385), Pt-500 (385), Pt-1000 (385)
열전대 정확도J 0.7 °C · K 0.8 °C · T 0.8 °C · E 0.7 °C · L 0.7 °C · U 0.75 °C · N 0.9 °C (측정 · 출력)
열전대 정확도 (고온형)R 측정 1.8 °C · 출력 1.4 °C · S 1.5 °C · B 1.4 °C · XK 0.6 °C · BP 1.2 °C
열전대 분해능J, K, T, E, L, N, U 0.1 °C · B, R, S 1 °C
RTD 정확도Ni-120 0.2 °C · Pt-100 (393) 0.3 °C · Pt-100 (JIS) 0.3 °C · Pt-200 (385) 0.2 °C · Pt-500 (385) 0.3 °C · Pt-1000 (385) 0.2 °C (측정 · 출력)
RTD 분해능0.1 °C
열전대 mV 입력·출력−10.00 ~ 75.00 mV, 0.025 % + 1카운트 (TC 커넥터)
Pt-100 (385) 정확도0.33 °C (측정 · 출력)
DC 측정30.000 V · 100.00 mV · 24.000 mA, 0.02 % + 2카운트
DC 측정 (하단 표시)20.000 V, 0.02 % + 2카운트
DC 출력100.00 mV · 10.000 V, 0.02 % + 2카운트
저항 측정0.0 ~ 400.0 Ω, 0.1 Ω (4선) · 0.15 Ω (2 · 3선)
저항 측정 (401 ~ 1500 Ω)0.5 Ω (4선) · 1 Ω (2 · 3선)
저항 측정 (1500 ~ 3200 Ω)1 Ω (4선) · 1.5 Ω (2 · 3선)
저항 출력 (15.0 ~ 400.0 Ω)0.15 Ω (여기 전류 0.15 ~ 0.5 mA) · 0.1 Ω (여기 전류 0.5 ~ 2 mA)
저항 출력 (401 ~ 1500 Ω)0.5 Ω (여기 전류 0.05 ~ 0.8 mA)
저항 출력 (1500 ~ 3200 Ω)1 Ω (여기 전류 0.05 ~ 0.4 mA)
루프 전원24 V (정확도 10 %), 최대 22 mA, 단락 보호
전원AA 알카라인 4개, 일반 25시간
출력 신호전압 · 전류 · 저항 · 주파수 · 온도
램프저속 램프 · 고속 램프 · 25 % 스텝 램프
스텝범위의 25 % · 범위의 100 %
크기 · 무게96 × 200 × 47 mm · 650 g
동작 온도−10 °C ~ 55 °C
보관 온도−20 °C ~ 71 °C
사용 습도 (비응축)90 % (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C) · 35 % (50 ~ 55 °C)
충격 · 진동임의, 2 g, 5 ~ 500 Hz
EMCEN50082-1:1992 · EN55022:1994 Class B
보증3년
구성품적재형 테스트 리드 1쌍, TL75 테스트 리드, 사용 설명서 CD-ROM, NIST 추적 교정 보고서 · 데이터
RTD 출력 정확도 조건4선 연결 기준
온도 단위 분해능측정 J, K, T, E, L, N, U 0.1 °C / 0.1 °F, B, R, S 1 °C / 1 °F
디스플레이듀얼 라인, 백라이트

활용 분야

온도 트랜스미터
점검 현장

  • 열전대·RTD 트랜스미터 점검 — 입력 모사와 루프 전류 측정을 한 장비에서 처리합니다.
  • 센서와 트랜스미터 동시 교정 — 센서 형식별 저항·전압 신호를 출력해 입력 단계를 대조합니다.
  • 출력 조정 — 루프 전류를 보면서 트랜스미터의 스팬과 영점을 조정합니다.
  • 전압·저항 신호 시험 — 100 mV, 10 V, 저항 신호를 출력해 입력 카드를 점검합니다.
  • 선형성 시험 — 25 % 스텝과 램프로 0~100 % 구간 응답을 단계별로 확인합니다.

선택 가이드

714B·712B·724
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
열전대 센서와 트랜스미터만 점검할 때Fluke 714B열전대 17종을 지원하고 mA는 측정(0~24 mA)만 하며 루프 전원이 없어 열전대 전용 점검에 맞습니다.
RTD 센서와 트랜스미터만 점검할 때Fluke 712BRTD 13종을 지원하고 mA는 측정(0~24 mA)만 하며 루프 전원이 없어 RTD 전용 점검에 맞습니다.
열전대와 RTD를 함께 다루고 루프 전원이 필요할 때Fluke 724열전대 12종·RTD 7종에 24 V 루프 전원(최대 22 mA)을 더했으며 무게는 650 g입니다.

구성·옵션

724 기본 구성과
부속품

  • 기본 구성 — 724 본체, 적재형 테스트 리드 1쌍, TL75 테스트 리드, 사용 설명서(CD-ROM), NIST 추적 가능 교정 보고서·데이터가 들어 있습니다.
  • 전원 — AA 알카라인 전지 4개를 사용하며 일반적으로 25시간 동작합니다.

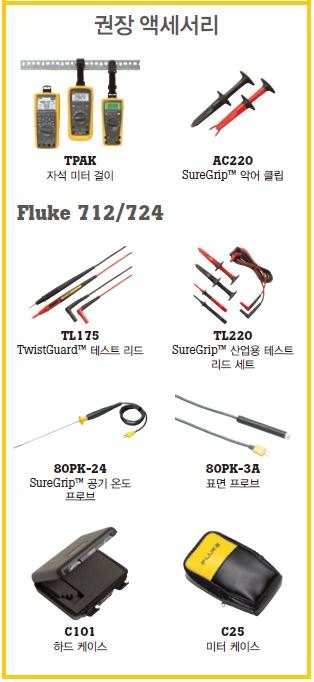

Fluke-724/APAC/EDC - 테스트 리드와 악어 클립, 케이스 등 권장 액세서리
테스트 리드와 악어 클립, 케이스 등 권장 액세서리
