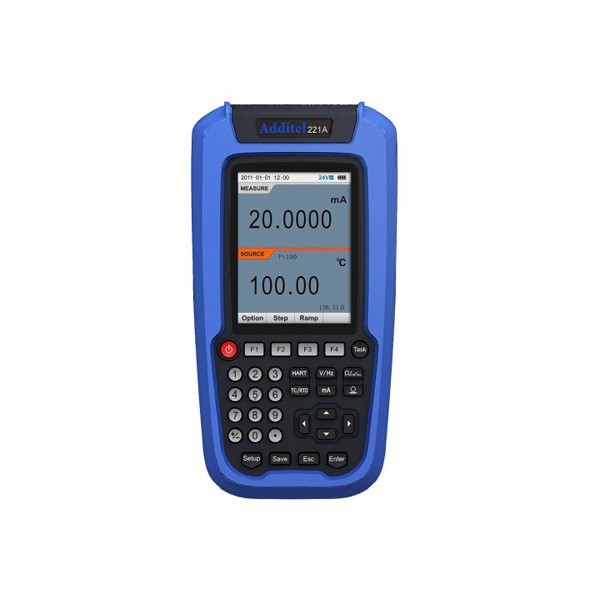

Additel ADT221A 다기능 온도 교정기

견적 받기

Additel ADT221A는 열전대 13종과 RTD 11종을 시뮬레이션하고 측정하면서 교정 전후 값(As-found·As-left)을 작업 단위로 기록하는 문서화 온도 교정기(Documenting Temperature Calibrator)입니다. 트랜스미터 교정 결과가 본체에 바로 저장되므로 계장 현장에서 수기로 기록하지 않아도 됩니다.

작업 목록을 내려받아 현장에서 측정하고 결과를 업로드하므로 옮겨 적다가 생기는 오기가 줄어듭니다. 24 V 루프 전원이 내장되어 2선식 계기에 바로 전원을 공급하고, 충전식 리튬이온 배터리로 15시간 연속 사용할 수 있습니다. 무게 0.7 kg의 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

13종 · 11종

열전대와 RTD 시뮬레이션·측정

24 V

내장 루프 전원

15시간

충전식 리튬이온 배터리

3.5인치

컬러 TFT 디스플레이

특징

ADT221A 문서화 교정기의
핵심 기능

핵심 특징	현장에서 달라지는 점
열전대 13종 · RTD 11종	S, K를 포함한 열전대와 Pt100, Ni120을 포함한 RTD를 한 대로 교정하므로 계기 형식마다 교정기를 따로 갖출 일이 줄어듭니다.
mV · mA · 저항 · 주파수 · 펄스	전기 신호도 측정하고 출력하므로 온도 트랜스미터 외의 계기까지 같은 장비로 점검할 수 있습니다.
As-found · As-left 기록	측정 전후 값을 작업 단위로 묶고 오차 계산과 허용 범위 이탈 표시까지 본체가 처리해 별도 계산이 필요 없습니다.
작업 다운로드 · 결과 업로드	교정 작업을 내려받아 현장에서 측정한 뒤 결과를 올리므로 손으로 옮겨 적는 과정이 사라집니다.
24 V 루프 전원	2선식 계기에 직접 전원을 공급하므로 별도 전원 장치 없이 시험할 수 있습니다.
입출력 오접속 보호	두 소켓 사이 30 V, 전류 소켓 1 A까지 견디므로 결선 실수로 장비가 파손될 위험이 줄어듭니다.

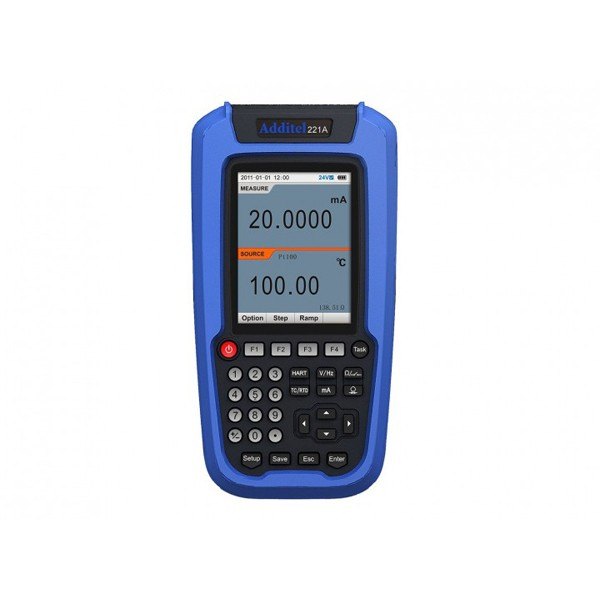

표시창과 키패드가 보이는 교정기 전면

문서화 작업

As-found·As-left를
기록하는 작업 흐름

작업 다운로드부터 결과 업로드까지

작업 절차를 내려받아 현장에서 측정하면 오차 계산과 허용 범위 이탈 표시가 자동으로 이어지고, As-found와 As-left 값이 같은 작업 안에 저장됩니다. 단위·열전대 mV·RTD 저항 변환기와 스냅샷 기록 기능도 내장되어 있어 현장에서 환산표를 따로 챙기지 않아도 됩니다.

열전대 · RTD

열전대 형식과
RTD 결선 방식 확인

열전대 13종 가운데 K형은 -100~600 °C 구간의 오차가 가장 작고, B형은 50~450 °C 구간의 오차가 3.8 °C로 큰 편입니다. RTD는 같은 Pt100(385)라도 4선 측정의 오차가 2·3선보다 작으므로, 허용오차가 빠듯한 계기라면 4선으로 결선하세요. 내장 기준접점 센서는 사용자가 분리해 얼음점에서 다시 교정할 수 있습니다.

교정 관리

ADT221A 자체의
정기 교정 관리

기준 장비의 주기적 교정

현장 계기의 합부를 판정하는 기준 장비인 만큼, 이 교정기의 교정 이력이 점검 결과의 근거가 됩니다. 문서화 기능으로 쌓인 작업 기록과 교정 주기를 함께 관리하세요. 이 교정기의 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목과 일정을 확인해 안내해 드립니다.

사용 방법

ADT221A 작업 다운로드와
결과 업로드 연결 방법

ADT221A는 RS232(DB9) 소켓으로 PC와 연결해 교정 작업을 내려받고 결과를 올립니다. PC에서는 Additel Land 또는 선택 사양 Additel/Cal(9510)로 저장된 작업과 데이터를 관리합니다.

소프트웨어·도구	하는 일
Additel Land	본체에 저장한 작업·스냅샷 데이터를 PC로 내려받아 관리
Additel/Cal (9510, 선택 사양)	교정 작업 관리
9050 USB-RS232 어댑터 (선택 사양)	시리얼 포트가 없는 PC에서 USB로 연결

처음 연결하는 순서

순서	할 일
1	ADT221A의 RS232(DB9) 소켓과 PC를 연결하고, 시리얼 포트가 없으면 선택 사양 9050 어댑터를 사용합니다.
2	PC에 Additel Land를 설치합니다.
3	Additel Land의 Setting Menu에서 SerialPort로 포트를 지정하고 Connect(F5)를 누릅니다.
4	교정 작업을 교정기로 내려받고 현장에서 측정합니다.
5	측정이 끝나면 As-found·As-left 값이 담긴 결과를 PC로 올려 보관합니다.

Additel Land를 쓰는 동안에는 같은 시리얼 포트를 쓰는 다른 프로그램을 닫아 두세요.

사양

열전대·RTD 정확도와
전기 신호 사양

열전대 형식	적용 규격	형식 범위	구간	측정	출력
S	IEC 60584-1	-50 ~ 1768 °C	-50 ~ 400 °C	1.0 °C	1.1 °C
S	〃	-50 ~ 1768 °C	400 ~ 1000 °C	0.6 °C	0.6 °C
S	〃	-50 ~ 1768 °C	1000 ~ 1768 °C	0.7 °C	0.8 °C
R	IEC 60584-1	-50 ~ 1768 °C	-50 ~ 200 °C	1.4 °C	1.4 °C
R	〃	-50 ~ 1768 °C	200 ~ 500 °C	0.6 °C	0.6 °C
R	〃	-50 ~ 1768 °C	500 ~ 1768 °C	0.6 °C	0.7 °C
B	IEC 60584-1	0 ~ 1820 °C	50 ~ 450 °C	3.8 °C	3.8 °C
B	〃	0 ~ 1820 °C	450 ~ 800 °C	0.9 °C	0.9 °C
B	〃	0 ~ 1820 °C	800 ~ 1820 °C	0.6 °C	0.7 °C
K	IEC 60584-1	-270 ~ 1372 °C	-250 ~ -200 °C	1.0 °C	1.1 °C
K	〃	-270 ~ 1372 °C	-200 ~ -100 °C	0.4 °C	0.5 °C
K	〃	-270 ~ 1372 °C	-100 ~ 600 °C	0.3 °C	0.3 °C
K	〃	-270 ~ 1372 °C	600 ~ 1372 °C	0.4 °C	0.5 °C
N	IEC 60584-1	-270 ~ 1300 °C	-250 ~ -200 °C	1.5 °C	1.6 °C
N	〃	-270 ~ 1300 °C	-200 ~ -100 °C	0.5 °C	0.6 °C
N	〃	-270 ~ 1300 °C	-100 ~ 1300 °C	0.4 °C	0.5 °C
E	IEC 60584-1	-270 ~ 1000 °C	-250 ~ -200 °C	0.6 °C	0.7 °C
E	〃	-270 ~ 1000 °C	-200 ~ -100 °C	0.3 °C	0.3 °C
E	〃	-270 ~ 1000 °C	-100 ~ 0 °C	0.2 °C	0.2 °C
E	〃	-270 ~ 1000 °C	0 ~ 700 °C	0.2 °C	0.3 °C
E	〃	-270 ~ 1000 °C	700 ~ 1000 °C	0.2 °C	0.4 °C
J	IEC 60584-1	-270 ~ 1200 °C	-210 ~ -100 °C	0.3 °C	0.3 °C
J	〃	-270 ~ 1200 °C	-100 ~ 1200 °C	0.3 °C	0.4 °C
T	IEC 60584-1	-270 ~ 400 °C	-250 ~ -200 °C	0.8 °C	0.9 °C
T	〃	-270 ~ 400 °C	-200 ~ 0 °C	0.4 °C	0.4 °C
T	〃	-270 ~ 400 °C	0 ~ 400 °C	0.2 °C	0.2 °C
C	ASTM E988	0 ~ 2315 °C	0 ~ 1000 °C	0.5 °C	0.5 °C
C	〃	0 ~ 2315 °C	1000 ~ 1800 °C	0.7 °C	0.9 °C
C	〃	0 ~ 2315 °C	1800 ~ 2315 °C	1.0 °C	1.4 °C
D	ASTM E988	0 ~ 2320 °C	0 ~ 100 °C	0.5 °C	0.5 °C
D	〃	0 ~ 2320 °C	100 ~ 1100 °C	0.4 °C	0.5 °C
D	〃	0 ~ 2320 °C	1100 ~ 2000 °C	0.6 °C	0.9 °C
D	〃	0 ~ 2320 °C	2000 ~ 2320 °C	0.9 °C	1.3 °C
G	ASTM E1751	0 ~ 2315 °C	0 ~ 200 °C	2.4 °C	2.4 °C
G	〃	0 ~ 2315 °C	200 ~ 400 °C	0.5 °C	0.5 °C
G	〃	0 ~ 2315 °C	400 ~ 1400 °C	0.4 °C	0.5 °C
G	〃	0 ~ 2315 °C	1400 ~ 2315 °C	0.7 °C	1.0 °C
L	DIN 43710	-200 ~ 900 °C	-200 ~ -100 °C	0.2 °C	0.3 °C
L	〃	-200 ~ 900 °C	-100 ~ 400 °C	0.2 °C	0.2 °C
L	〃	-200 ~ 900 °C	400 ~ 900 °C	0.2 °C	0.3 °C
U	DIN 43710	-200 ~ 600 °C	-200 ~ 0 °C	0.4 °C	0.4 °C
U	〃	-200 ~ 600 °C	0 ~ 600 °C	0.2 °C	0.3 °C

RTD 정확도

RTD 형식	적용 규격	구간	측정 2 · 3선	측정 4선	출력
Pt10 (385)	IEC 60751	-100 ~ 200 °C	0.65 °C	0.60 °C	0.65 °C
Pt10 (385)	〃	200 ~ 600 °C	0.82 °C	0.72 °C	0.82 °C
Pt10 (385)	〃	600 ~ 850 °C	0.96 °C	0.82 °C	0.96 °C
Pt100 (385)	IEC 60751	-100 ~ 200 °C	0.15 °C	0.10 °C	0.15 °C
Pt100 (385)	〃	200 ~ 600 °C	0.26 °C	0.16 °C	0.26 °C
Pt100 (385)	〃	600 ~ 850 °C	0.34 °C	0.20 °C	0.34 °C
Pt100 (3916)	JIS 1604	-100 ~ 200 °C	0.15 °C	0.10 °C	0.15 °C
Pt100 (3916)	〃	200 ~ 600 °C	0.26 °C	0.16 °C	0.26 °C
Pt100 (3916)	〃	600 ~ 850 °C	0.33 °C	0.20 °C	0.33 °C
Pt200 (385)	IEC 60751	-100 ~ 200 °C	0.37 °C	0.32 °C	0.69 °C
Pt200 (385)	〃	200 ~ 600 °C	0.51 °C	0.41 °C	0.92 °C
Pt200 (385)	〃	600 ~ 850 °C	0.61 °C	0.48 °C	1.08 °C
Pt500 (385)	IEC 60751	-100 ~ 200 °C	0.20 °C	0.16 °C	0.36 °C
Pt500 (385)	〃	200 ~ 600 °C	0.32 °C	0.22 °C	0.54 °C
Pt500 (385)	〃	600 ~ 850 °C	0.40 °C	0.27 °C	0.67 °C
Pt1000 (385)	IEC 60751	-100 ~ 200 °C	0.10 °C	0.05 °C	0.25 °C
Pt1000 (385)	〃	200 ~ 600 °C	0.20 °C	0.10 °C	0.42 °C
Pt1000 (385)	〃	600 ~ 850 °C	0.27 °C	0.14 °C	0.54 °C
Cu10 (427)	Minco App. Aid #18	-100 ~ 260 °C	0.61 °C	0.56 °C	0.61 °C
Cu50 (428)	GOST 6651-94	-50 ~ 150 °C	0.17 °C	0.13 °C	0.17 °C
Cu100 (428)	GOST 6651-94	-50 ~ 150 °C	0.12 °C	0.09 °C	0.12 °C
Ni120 (672)	Edison curve #7	-100 ~ 260 °C	0.07 °C	0.05 °C	0.07 °C
Ni100 (618)	DIN 43760	-100 ~ 260 °C	0.08 °C	0.06 °C	0.08 °C

전기 신호 측정

항목	범위 · 분해능 · 정확도
DC 전압 ±75 mV	±75.0000 mV, 분해능 0.1 µV, 0.01 % RD + 0.005 % FS
DC 전압 ±30 V	±30.0000 V, 분해능 0.1 mV, 0.01 % RD + 0.005 % FS
DC 전류	±30.0000 mA, 분해능 0.1 µA, 0.01 % RD + 0.005 % FS
저항 0 ~ 400 Ω	0 ~ 400.000 Ω, 분해능 1 mΩ, 2 · 3선 0.02 % RD + 0.005 % FS / 4선 0.01 % RD + 0.005 % FS
저항 0 ~ 4000 Ω	0 ~ 4000.00 Ω, 분해능 10 mΩ, 2 · 3선 0.02 % RD + 0.005 % FS / 4선 0.01 % RD + 0.005 % FS
주파수	1 ~ 50000.0 Hz, 분해능 0.1 Hz, 0.005 % RD + 0.002 % FS
펄스 카운트	0 ~ 999999, 분해능 1
리미트 스위치	3 ~ 24 V (전위 접점)

전기 신호 출력

항목	범위 · 분해능 · 정확도
DC 전압 mV	-10.000 ~ 75.000 mV, 분해능 1 µV, 0.02 % RD + 0.005 % FS
DC 전압 V	0 ~ 12.0000 V, 분해능 0.1 mV, 0.02 % RD + 0.005 % FS
DC 전류	0 ~ 22.000 mA, 분해능 1 µA, 0.02 % RD + 0.005 % FS
저항 1 ~ 400 Ω	1 ~ 400.00 Ω, 분해능 10 mΩ, 0.02 % RD + 0.005 % FS
저항 1 ~ 4000 Ω	1 ~ 4000.0 Ω, 분해능 100 mΩ, 0.03 % RD + 0.01 % FS
주파수	0 ~ 50000.0 Hz, 분해능 0.1 Hz, 0.005 % RD + 0.002 % FS
펄스 카운트	0 ~ 999999, 분해능 1
루프 전원	DC 24 V, 정확도 0.5 V

일반 사양

항목	사양
열전대 형식	S, R, B, K, N, E, J, T, C, D, G, L, U (13종)
RTD 형식	Pt10 (385), Pt100 (385), Pt100 (3916), Pt200 (385), Pt500 (385), Pt1000 (385), Cu10 (427), Cu50 (428), Cu100 (428), Ni120 (672), Ni100 (618) (11종)
디스플레이	3.5인치 컬러 TFT
전기 연결	4 mm 소켓, 열전대용 플랫 미니 잭
인터페이스	RS232 (DB-9 소켓, 기본) · USB (9050 어댑터 선택)
문서화	As-found · As-left, 작업 다운로드 · 결과 업로드, 오차 계산, 허용 범위 이탈 표시, 스냅샷
내장 변환기	압력 단위, 온도 단위, RTD 저항, 열전대 mV
입출력 보호	두 소켓 사이 30 V, 전류 소켓 1 A
기준접점 보상	내장 PRT 방식, 사용자가 얼음점에서 재교정
표시 언어	영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 포르투갈어, 중국어 간체
배터리	충전식 리튬이온(사용자 교체형), 연속 15시간
충전	110 V/220 V 외장 어댑터 포함
동작 온도	-10 ~ 50 °C
보관 온도	-20 ~ 60 °C
습도	90 % 미만 (비응축)
낙하 시험	1 m
안전	CE
크기 (W × L × D)	100 × 192 × 52 mm
무게	0.7 kg
보증	본체 3년, 배터리 팩 1년

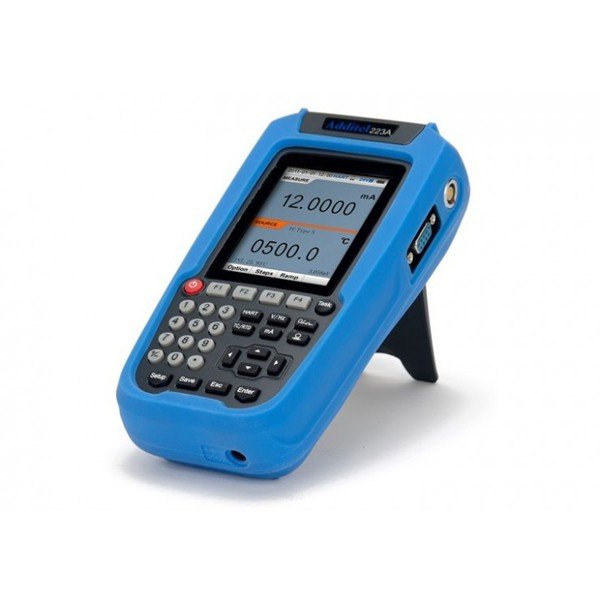

스탠드가 달린 파란색 휴대용 교정기 외형

활용 분야

문서화가 필요한
온도 교정 현장

계장 트랜스미터 교정 — 열전대·RTD 입력 트랜스미터를 교정하고 As-found·As-left 값을 작업에 남깁니다.
2선식 계기 시험 — 24 V 루프 전원을 공급하면서 mA 신호로 출력을 확인합니다.
mV·mA 신호 계기 점검 — 전기 신호를 측정하고 출력해 지시계와 레코더를 점검합니다.
교정 기록 관리 — 작업을 내려받아 현장에서 측정한 뒤 결과를 업로드해 교정 이력을 한곳에 모읍니다.

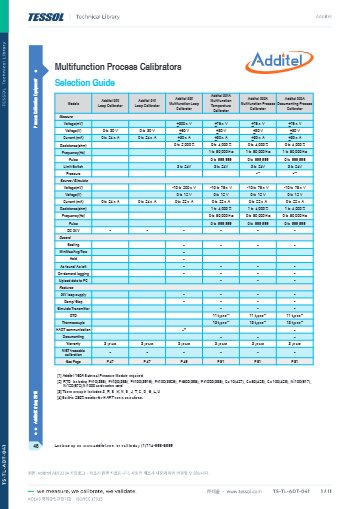

선택 가이드

교정 목적에 맞는
Additel 온도 교정기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
측정 전후 값을 작업으로 남길 때	Additel ADT221A	As-found·As-left를 작업 단위로 기록하고 24 V 루프 전원도 내장해 문서화 교정에 맞습니다.
열전대와 RTD 신호를 간단히 시험할 때	REED R2800	열전대·RTD 신호 시뮬레이션에 집중한 간이 기종이라 간단한 신호 시험에 충분합니다.
열전대 신호를 내보내며 mA를 읽을 때	Fluke 714B	열전대 17종 출력과 0~24 mA 측정을 갖췄으며, 루프 전원은 내장하지 않습니다.

구성·옵션

ADT221A 구성과
압력 모듈 호환

항목	내용
모델	ADT221A
전원	충전식 리튬이온 배터리, 110 V/220 V 어댑터로 충전
통신 옵션	USB 연결은 9050 어댑터 선택 사양
압력 모듈	ADT221A에는 입력이 없으며, 160A 계열은 ADT222A·ADT223A에서 사용

ADT221A와 비교할
온도 교정기

Fluke 724 온도 교정기
REED R2800 온도 시뮬레이터
Fluke 714B 열전대 교정기
Fluke 712B RTD 교정기

ADT221A에서 As-found · As-left 기록은 어떻게 합니까?
작업을 내려받아 현장에서 측정하고 결과를 올립니다. 측정 전후 값이 작업 안에 함께 묶이고 오차 계산과 허용 범위 이탈 표시까지 본체에서 처리합니다.
ADT221A는 어떤 신호를 측정하고 출력합니까?
열전대 13종, RTD 11종과 mV, mA, 저항, 주파수, 펄스 신호입니다. 2선식 계기용 24 V 루프 전원도 내장합니다.
ADT221A에 압력 모듈을 연결할 수 있습니까?
아닙니다. ADT221A에는 압력 모듈 입력이 없습니다. 160A 계열 압력 모듈은 같은 계열의 ADT222A, ADT223A에서 사용할 수 있습니다.
문서화 온도 교정기를 PC와 어떻게 연결합니까?
기본은 DB-9 RS232 소켓이며, USB로 연결하려면 9050 어댑터를 선택 사양으로 추가하세요. 주문 전에 PC 쪽 포트 종류를 확인하세요.
배터리만으로 하루 점검을 마칠 수 있습니까?
네, 충전식 리튬이온 배터리로 연속 15시간 사용할 수 있습니다. 다만 24 V 루프 전원을 인가하면 사용 시간이 줄어들므로 장시간 점검에는 충전 어댑터를 챙기세요.
