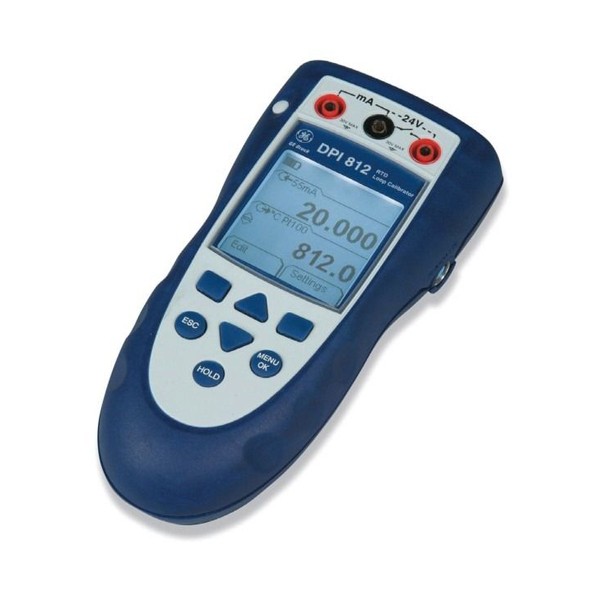

Druck DPI 812 RTD 교정기

Druck DPI 812 RTD 교정기

MODEL
DPI 812
브랜드
제품문의 구매하기

RTD 신호와 출력 전류를
함께 점검하는 루프 교정기

Druck DPI 812 RTD 루프 교정기

견적 받기

Druck DPI 812는 Pt·Ni·D 100 계열 RTD를 측정·시뮬레이션하고 0~55 mA 측정과 24 V 루프 전원을 갖춘 휴대형 RTD 루프 교정기(RTD Loop Calibrator)입니다. 온도 트랜스미터의 센서 신호와 출력 전류를 한 번에 점검합니다.

2·3·4선식을 자동으로 감지하므로 결선 방식이 바뀔 때마다 설정을 다시 입력하지 않습니다. 루프 전원은 24 V ±10 %에 최대 35 mA를 공급해 2선식 트랜스미터를 별도 전원 없이 구동합니다. 측정 시 70시간 넘게 운전하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

24 V

루프 전원 (최대 35 mA)

0 ~ 55 mA

mA 측정 범위

2 · 3 · 4선식

RTD 결선 자동 감지

IDOS

압력 모듈 확장 커넥터

특징

RTD 측정과 루프 점검을
한 대로

핵심 특징현장에서 달라지는 점
RTD 측정 · 시뮬레이션Pt, D 100, Ni 계열 형식을 측정하고 시뮬레이션하므로 센서 교체 없이 트랜스미터의 온도 입력을 점검합니다.
mA 동시 측정RTD 출력과 루프 전류를 같은 화면에서 읽어 입력 대비 출력 오차를 바로 계산합니다.
24 V 루프 전원2선식 트랜스미터에 최대 35 mA까지 전원을 공급해 별도 전원 장치를 가져가지 않아도 됩니다.
자동 결선 감지2·3·4선식을 자동으로 인식해 잘못된 결선 설정으로 생기는 측정 오차를 줄입니다.
스위치 점검열림과 닫힘을 감지해 안전 시스템의 스위치 동작을 현장에서 확인합니다.
HART 저항 선택메뉴에서 HART 통신용 저항을 켜므로 HART 트랜스미터 점검 때 외부 저항을 따로 연결하지 않습니다.

곡선 일치

Pt100 곡선과
트랜스미터 설정

Pt100(385)와 D 100(392)는 다른 곡선

Pt100(385)는 IEC 60751 곡선이고 D 100(392)은 JIS 1604-1989 곡선이어서 같은 저항에서도 온도값이 다릅니다. 트랜스미터에 설정된 RTD 곡선과 교정기의 시뮬레이션 곡선을 먼저 일치시킨 뒤 점검하세요.

루프 점검

24 V 루프 전원과
mA 측정 절차

2선식 온도 트랜스미터에 루프 전원 24 V를 인가하면서 RTD 신호를 시뮬레이션하면 입력 온도에 대응하는 출력 전류를 바로 읽습니다. 트랜스미터 스팬의 하한·상한과 중간점을 스텝으로 넣어 4 mA, 12 mA, 20 mA 부근의 편차를 대조하고, HART 통신 점검이 필요하면 메뉴에서 HART 저항을 선택합니다.

교정 관리

루프 점검 기준 장비의
교정 이력

기준 장비의 주기적 교정

루프 전류와 RTD 신호를 판단하는 기준 장비이므로 교정 이력이 점검 신뢰도를 좌우합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다. 교정 주기는 정확도 사양에 포함된 1년 안정도 기간에 맞춰 관리하세요.

사양

RTD 형식별 정확도와
루프 사양

RTD 형식적용 규격정확도측정 범위
Pt 50 (385)IEC 607510.5 °C-200 ~ 850 °C
Pt 100 (385)IEC 607510.25 °C-200 ~ 850 °C
Pt 200 (385)IEC 607510.6 °C-200 ~ 850 °C
Pt 500 (385)IEC 607510.4 °C-200 ~ 850 °C
Pt 1000 (385)IEC 607510.2 °C-200 ~ 400 °C
D 100 (392)JIS 1604-19890.25 °C-200 ~ 650 °C
Ni 100DIN 437600.2 °C-60 ~ 250 °C
Ni 120MINCO 7-1200.2 °C-80 ~ 260 °C

일반 사양

항목사양
정확도 조건주위 10 ~ 30 °C, 1년 안정도 · 교정 불확도 포함
저항0 ~ 4000 Ω, 정확도 0.1 ~ 1.3 Ω
저항 정확도 0 ~ 400 Ω측정(4선) 0.1 Ω (여기 0.5 mA) · 시뮬레이션 0.15 Ω (여기 0.15 ~ 0.5 mA)
저항 정확도 400 ~ 1500 Ω측정(4선) 0.5 Ω (여기 0.2 mA) · 시뮬레이션 0.5 Ω (여기 0.05 ~ 0.8 mA)
저항 정확도 1500 ~ 3200 Ω측정(4선) 0.5 Ω (여기 0.2 mA) · 시뮬레이션 1.0 Ω
저항 정확도 3200 ~ 4000 Ω측정(4선) 0.5 Ω (여기 0.2 mA) · 시뮬레이션 1.3 Ω (여기 0.05 ~ 0.3 mA)
여기 전류측정 0.2 ~ 0.5 mA · 시뮬레이션 0.05 ~ 3 mA (펄스 최소 10 ms)
결선2 · 3 · 4선식 자동 감지
mA 측정0 ~ 55.000 mA, 판독값의 0.02 % + 3카운트
mA 온도 계수0.002 % FS/°C (-10 ~ 10 °C, 30 ~ 50 °C 구간)
루프 전원24 V ±10 % (최대 35 mA)
스위치 감지열림 · 닫힘 감지, 습식 전류 2 mA
HART 저항메뉴에서 선택
기능스텝, 램프, 최대 · 최소 · 평균 홀드, 자동 스위치 시험
IDOS 압력 모듈25 mbar ~ 700 bar, 플러그 앤 플레이
배터리AA 알카라인 3개, 측정 70시간 초과 · 24 mA 출력 10시간 초과 (24 V · 12 mA)
전기 커넥터4 mm 소켓
디스플레이백라이트 그래픽 LCD
동작 온도-10 ~ 50 °C
보관 온도-20 ~ 70 °C
습도0 ~ 90 % (비응축)
안전 · EMCBS EN 61010:2001, CE · BS EN 61326-1:1998 + A2:2001
크기 (W × D × H)180 × 85 × 50 mm
무게400 g
데이터 로깅 (IO800E 옵션)주기 1초 ~ 23시간 59분 59초 또는 수동 기록, 단일 판독 1000개 · 이중 판독 750개 (날짜 · 시간 포함)
RS232 (IO800E 옵션)19200 보드, 데이터 8비트, 정지 1비트, 패리티 없음, Xon/Xoff, 쉼표 구분 ASCII
구성품배터리, 교정 인증서, 사용 설명서, 전기 테스트 리드

활용 분야

RTD 트랜스미터 루프를
점검하는 현장

  • 온도 트랜스미터 교정 — RTD 신호를 넣고 출력 전류를 읽어 4~20 mA 루프의 오차를 점검합니다.
  • 지시계·레코더·컨트롤러 점검 — RTD 입력 계기에 시뮬레이션 신호를 넣어 지시값을 대조합니다.
  • 루프 진단 — 24 V 루프 전원과 mA 측정으로 배선과 트랜스미터 상태를 구분합니다.
  • 안전 시스템 스위치 확인 — 스위치 열림·닫힘 감지로 인터록 동작을 현장에서 점검합니다.

선택 가이드

입력 신호별
권장 교정기

이럴 때 (현장 조건·입력 신호)권장 모델선택 이유
RTD 입력과 mA 출력을 함께 점검할 때Druck DPI 812RTD 시뮬레이션에 24 V 루프 전원과 0~55 mA 측정이 더해집니다.
열전대 입력만 점검할 때Druck DPI 82112종 열전대의 측정·시뮬레이션에 특화되어 있고 루프 기능은 없습니다.
RTD 신호와 mA 측정을 가볍게 확인할 때Fluke 712BRTD 13종과 0~24 mA 측정을 지원하고 루프 전원은 없습니다.

구성·옵션

기록과 휴대를 위한
선택 사양

옵션용도
IO800A액세서리 주머니가 있는 소프트 케이스
IO800B벨트 클립, 손목 끈, 벤치 스탠드
IO800CNiMH 배터리와 충전기(배터리는 외부 충전)
IO800E데이터 로깅 업그레이드와 RS232 리드
IDOS 압력 모듈25 mbar ~ 700 bar 범위에서 압력 교정기로 확장
