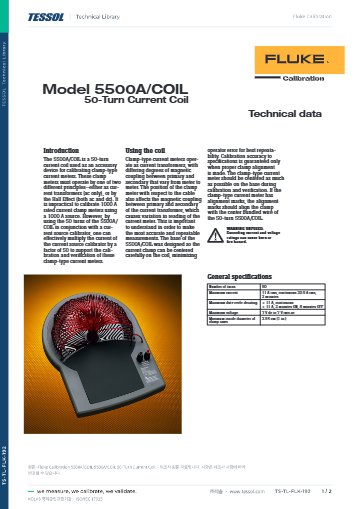

제품 자료
제품문의 구매하기

5500A·5520A 전류를
50배로 늘리는 전류 코일

Fluke Calibration 5500A/COIL · 50턴 전류 코일

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5500A/COIL은 교정기가 출력하는 전류를 50턴으로 감아 50배로 늘리는 전류 코일(50-Turn Current Coil, 클램프미터 교정 코일)입니다. 대전류원 없이 CT형 AC 클램프와 홀 효과 AC/DC 클램프를 교정합니다.

연속 입력은 11 A rms, 2분 동안은 20.5 A rms까지 허용되어 최대 상당 전류는 1025 A입니다. 11 A를 넘기면 2분 켜고 8분 쉬는 듀티 사이클을 지켜야 합니다. 집게 안지름 2.54 cm(1인치) 이상인 클램프에 사용하며, 이 코일은 (주)테솔이 국내에 공식 공급합니다.

50배

전류 확장 배율(50턴)

11 A rms

연속 입력 전류

20.5 A rms

2분 입력 전류

2.54 cm

클램프 집게 최소 안지름

특징

5500A/COIL 50턴과
CT형·홀 효과 클램프 대응

핵심 특징현장에서 달라지는 점
50턴 전류 확장교정기 출력 전류가 50배로 환산되므로 대전류 전원 없이도 수백 A급 클램프를 점검할 수 있습니다.
CT형·홀 효과형 모두 대응전류 변압기 방식(AC 전용)과 홀 효과 방식(AC·DC 겸용) 클램프를 같은 코일로 교정할 수 있습니다.
듀티 사이클 규정11 A 이하는 연속, 11 A 초과는 2분 ON·8분 OFF로 정해져 있어 코일이 과열되지 않게 교정점을 계획할 수 있습니다.
5500A·5520A 전류 출력 기준교정기별 전류·주파수 한계가 사양에 정해져 있어 구동 한계를 넘는 교정점을 미리 제외할 수 있습니다.

1000 A 표기

상품명 1000 A의
실제 의미

상품명의 1000 A는 50턴에 2분 정격 약 20 A를 곱한 상당 전류이며, 최대 입력 20.5 A를 적용하면 1025 A입니다. 연속 정격은 11 A rms이므로 오래 유지하는 교정점의 상당 전류는 550 A로 낮아집니다. 80i-600이 아닌 클램프를 연결하면 교정기의 전류 구동 한계가 낮아질 수 있습니다.

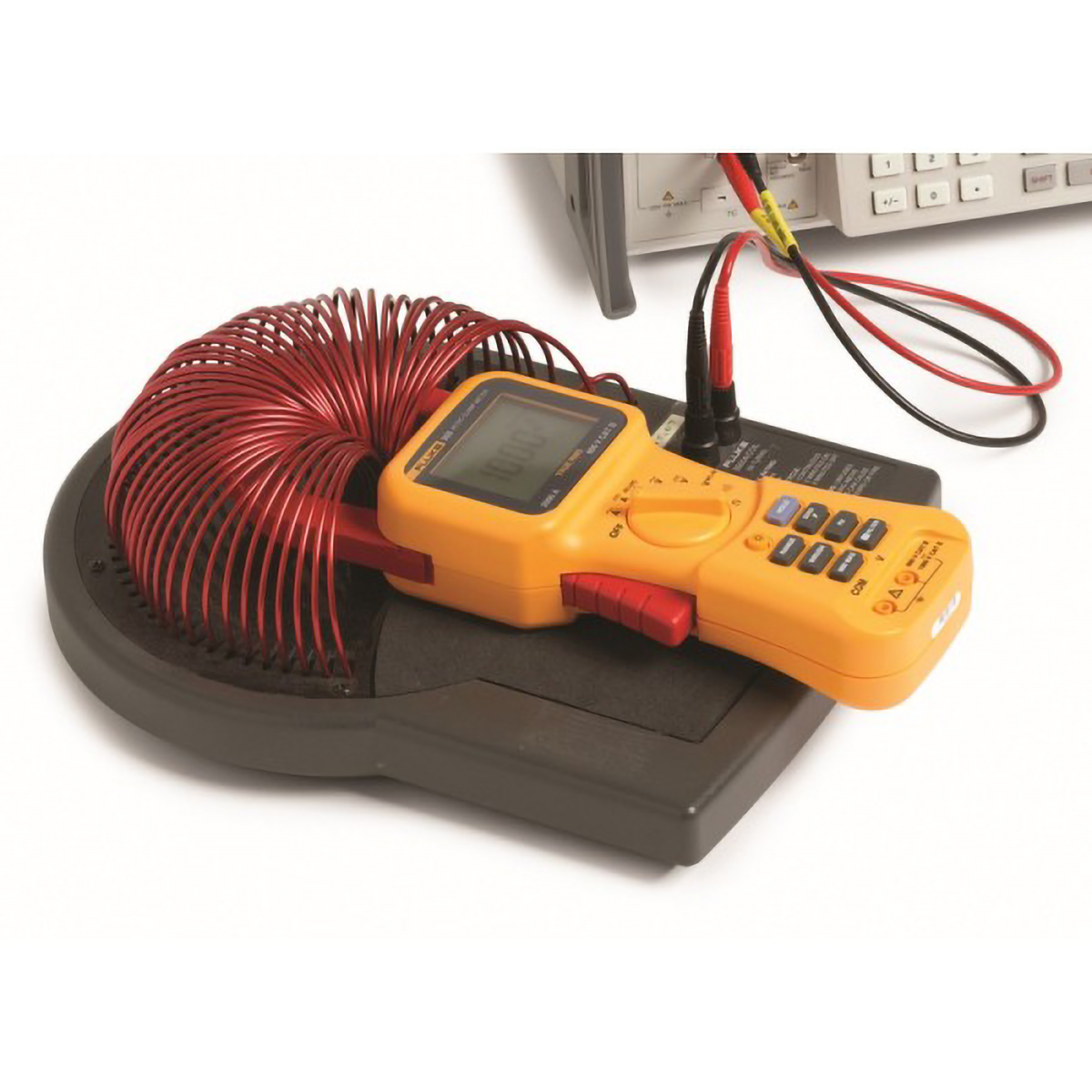

클램프를 코일 창에 걸어 교정

집게 안지름이 2.54 cm(1인치) 이상인 클램프를 코일 창에 걸고, 교정기 전류 출력에 코일을 연결해 클램프 표시값과 상당 전류를 비교합니다. 사양은 Fluke 80i-600 또는 동급 클램프를 장착한 조건을 기준으로 합니다.

불확도 계산

클램프·코일 조합의
불확도 계산

클램프와 코일의 상호작용 불확도는 토로이달 클램프와 그 밖의 클램프로 나뉩니다. 45~65 Hz, 3.0 A~20.5 A 구간에서 토로이달 클램프는 ±(0.28 % + 0.09 A), 그 밖의 클램프는 ±(0.56 % + 0.9 A)입니다. 교정기 사양과의 합성은 제곱합 제곱근 S_total = √(S_coil² + S_source²)으로 계산합니다. 예를 들어 4 A·60 Hz로 유효 전류 200 A를 만들면 교정기 0.11 %와 코일 0.325 %가 합쳐져 0.343 %가 됩니다.

교정 관리

불확도 예산에서의
코일 관리와 교정

코일은 교정기와 클램프 사이의 한 구간이므로 불확도 예산에서 교정기 오차와 별도 항목으로 관리하세요. 일부 교정기는 65~440 Hz의 3.0 A~20.5 A 구간에서 코일을 구동할 컴플라이언스 전압이 부족할 수 있으므로 교정점을 미리 검토해야 합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에서 다룰 수 있는지 확인해 안내해 드립니다.

사양

5500A/COIL 50턴
입력 한계와 불확도

항목사양
감은 수50턴
최대 입력 전류11 A rms 연속, 20.5 A rms 2분
듀티 사이클 경감11 A 이하 연속, 11 A 초과 2분 ON · 8분 OFF
최대 전압7 V dc 또는 7 V rms ac
주파수DC, 45 ~ 440 Hz (rms 정격 전압 초과 금지)
5500A 전류 출력 기준DC, 45 ~ 65 Hz에서 0 ~ 11 A / 65 ~ 440 Hz에서 0 ~ 2.19999 A
5520A 전류 출력 기준DC, 45 ~ 65 Hz에서 0 ~ 20 A / 65 ~ 440 Hz에서 0 ~ 2.99999 A
사양 전제Fluke 80i-600 또는 동급 클램프 장착 기준
클램프 집게 최소 안지름2.54 cm (25.40 mm)
상당 전류 범위10 ~ 1025 A (입력 전류 × 50턴)
호환 교정기5500A, 5520A, 5522A, 5502A, 5502E, 5080A, 6003A
합성 불확도 식S_total = √(S_coil² + S_source²)

클램프·코일 상호작용 불확도 (±(출력 % + A), 45 ~ 440 Hz)

입력 전류주파수토로이달 클램프그 밖의 클램프
0.2 A ~ 0.329999 A45 ~ 65 Hz0.28 % + 0.003 A0.56 % + 0.03 A
0.33 A ~ 2.99999 A45 ~ 65 Hz0.28 % + 0.025 A0.56 % + 0.25 A
3.0 A ~ 20.5 A45 ~ 65 Hz0.28 % + 0.09 A0.56 % + 0.9 A
0.2 A ~ 0.329999 A65 ~ 440 Hz0.79 % + 0.003 A1.00 % + 0.03 A
0.33 A ~ 2.99999 A65 ~ 440 Hz0.79 % + 0.027 A1.00 % + 0.25 A
3.0 A ~ 20.5 A65 ~ 440 Hz0.79 % + 0.1 A1.00 % + 0.9 A

활용 분야

50턴 코일로 교정하는
클램프미터 현장

  • 대전류 클램프미터 교정 — 50턴으로 전류를 늘려 대전류 클램프의 지시값을 점검합니다.
  • 홀 효과 센서 교정 — AC와 DC를 함께 측정하는 클램프를 한 코일로 점검합니다.
  • 전기 설비 계측 — 현장 클램프 전류계의 측정값을 기준에 소급해 관리합니다.
  • 교정기관 — 클램프형 전류계의 교정과 검증 업무에 활용합니다.

선택 가이드

보유 교정기에 맞는
50턴 코일 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
5500A·5520A 계열 전류 출력으로 클램프를 교정할 때5500A/COIL5500A·5520A 전류 출력을 기준으로 한계가 정해진 50턴 코일이어서 이 계열 교정기에 맞습니다.
5560A·5550A·5540A 계열 전류 출력을 사용할 때55XXA/COIL 505560A 계열 전류 출력에 맞춘 50턴 코일입니다.

구성·옵션

5500A/COIL 구성과
연결 장비

구분항목비고
본체5500A/COIL50턴 전류 코일
전류 출력원5500A · 5520A 교정기전류 출력 기준
피교정기클램프미터80i-600 또는 동급 기준

관련 제품

5500A/COIL과 함께 보는
교정기·전류 코일
