누전차단기 시험, 버튼보다 동작시간을 재야 하는 이유
누전차단기 시험은 차단기가 정해진 누설전류에서 정해진 시간 안에 회로를 끊는지 확인하는 일입니다. 흔히 시험 버튼을 눌러 떨어지는지 보는 데서 끝내지만, 떨어지는 것과 제때 떨어지는 것은 다릅니다. 감전 보호 성능은 얼마의 누설전류에서 몇 밀리초 안에 떨어지느냐로 정해지기 때문입니다. 설치 시험기로 측정하는 순서와, 값이 기준을 벗어났을 때 어디부터 볼지 정리했습니다.
기본 개념

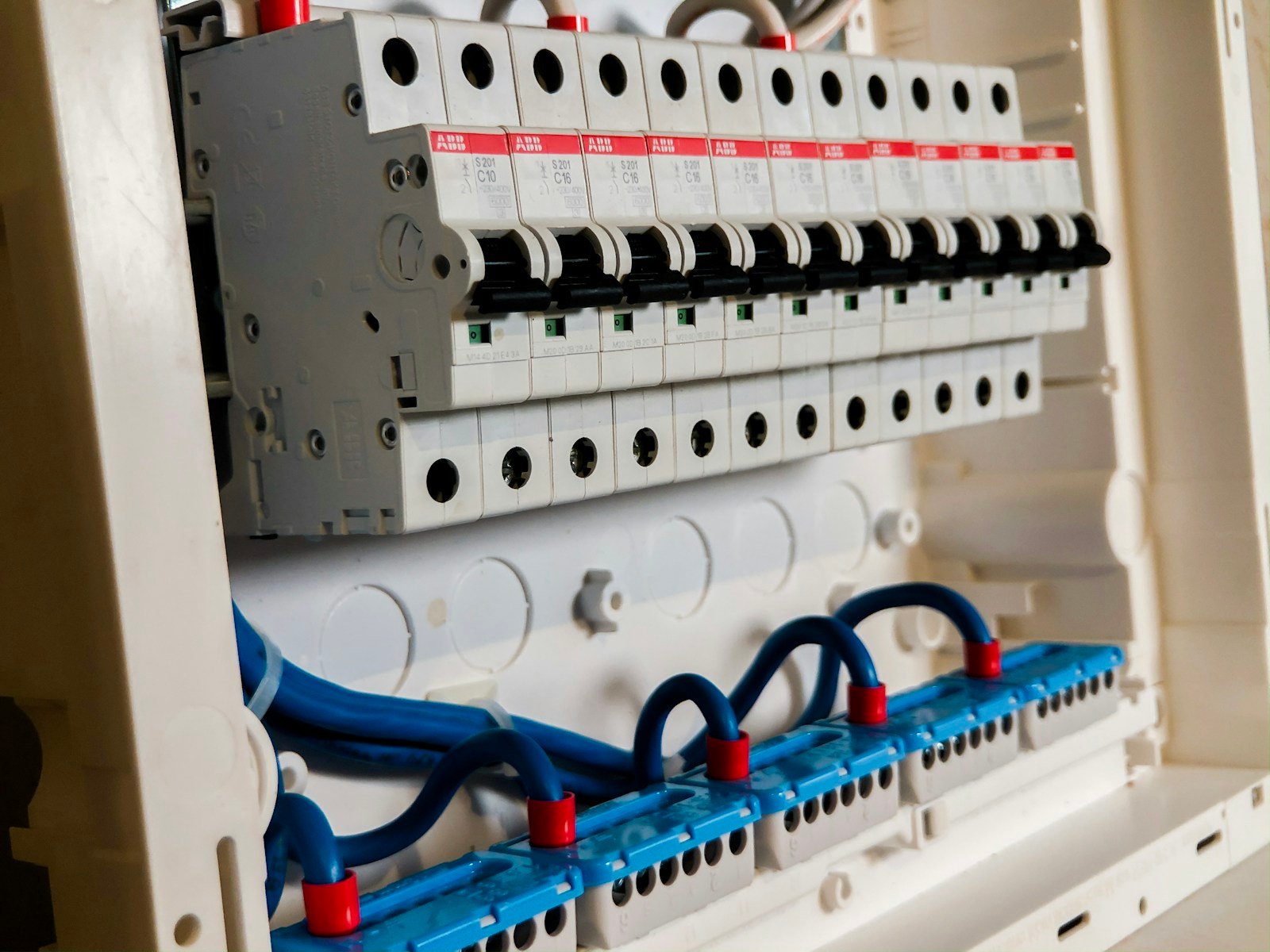

정격감도전류와 동작시간, 무엇을 뜻할까요?
정격감도전류(IΔn)는 차단기가 반드시 동작해야 하는 누설전류이고, 동작시간은 그 전류가 흐른 뒤 회로를 끊기까지 걸리는 시간입니다. 누전차단기는 회로로 나간 전류와 돌아온 전류의 차이, 즉 사람이나 외함을 거쳐 땅으로 새는 전류를 감지합니다. 이 차이가 정격감도전류에 이르면 반드시 차단해야 하고, 그 절반 이하에서는 떨어지지 않아야 평소의 작은 누설에 흔들리지 않습니다. ABB 기술 가이드도 AC형의 동작전류 범위를 IΔn의 0.5~1.0배로 설명합니다.
| 설치 장소 | 정격감도전류 | 동작시간 | 근거 |
|---|---|---|---|
| 국내 분기 회로 | 30 mA | 0.03초 이하 | 고감도 고속형 제품이 흔히 설치 |
| 욕실·화장실 콘센트 | 15 mA 이하 | 0.03초 이하 | KEC 234.5 |
시험 버튼만으로는 알 수 없는 것
시험 버튼은 차단기 안의 작은 회로로 전류 차이를 흉내 내서, 트립 기구가 걸려 있지 않은지 확인하는 장치입니다. 그래서 버튼으로 떨어졌다고 해도 몇 mA에서 떨어지는지, 몇 ms가 걸렸는지는 알 수 없고, 콘센트의 보호도체가 실제로 접지까지 이어졌는지도 드러나지 않습니다. 동작시간과 실제 동작전류는 설치 시험기로 재야 숫자로 남습니다.
일반형과 S형의 동작시간 기준
지연이 없는 일반형은 정격감도전류에서 300 ms, 5배 전류에서 40 ms 안에 동작해야 합니다. IEC 61008·61009 계열의 동작시간은 시험 전류가 커질수록 짧아지게 정해져 있고, ABB 기술 가이드와 Fluke 시험기 매뉴얼도 같은 값을 싣고 있습니다. 시간 지연형인 S형은 위쪽 차단기와의 선택 차단을 위해 일부러 늦게 떨어지게 만든 것이라, 정해진 범위보다 너무 빨라도 기준을 벗어난 것으로 봅니다.
| 형식 | x1 (IΔn) | x2 | x5 |
|---|---|---|---|
| 일반형(G) | 300 ms 이하 | 150 ms 이하 | 40 ms 이하 |
| 시간 지연형(S) | 130~500 ms | 60~200 ms | 50~150 ms |
주의할 점은 시험기의 합격 표시가 이 국제 기준의 한계로 판정하는 경우가 많다는 것입니다. 명판에 동작시간 0.03초 이하로 적힌 고속형이라면 x1 측정값이 30 ms를 넘지 않는지 따로 확인해 두세요.

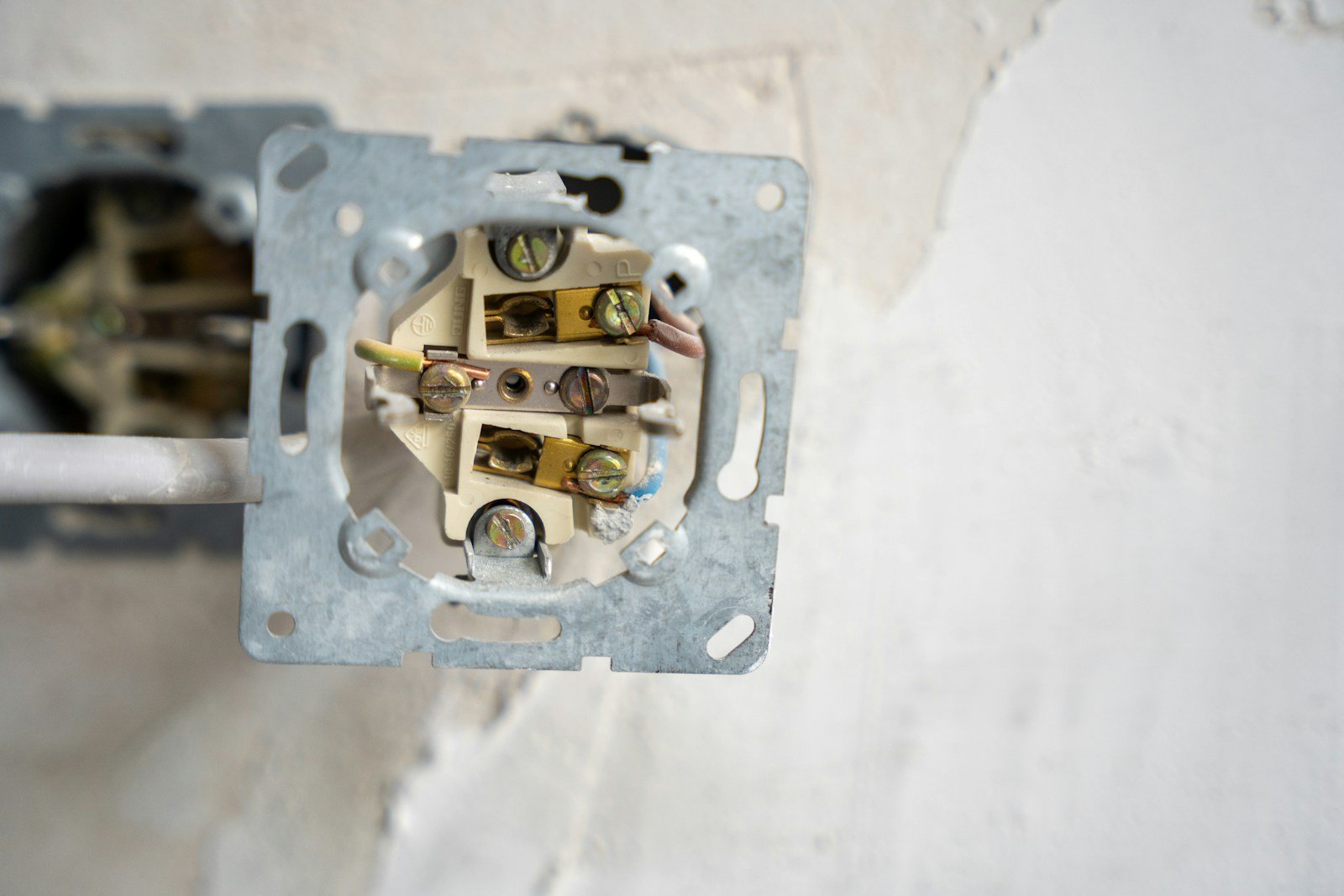

시험 전에 고장전압과 접지부터
누전차단기 시험은 보호도체에 일부러 전류를 흘리는 시험입니다. 시험 전류가 접지저항을 지나면 그 곱만큼 노출 도전부의 전위가 올라가므로, 접지가 나쁜 회로에서는 시험하는 동안 금속 외함에 위험한 전압이 생길 수 있습니다. Fluke 1660 시리즈 매뉴얼은 고장전압 한계를 기본 50 V로 두고(현장에 따라 25 V 선택), 선택한 전류와 접지저항의 곱이 50 V 미만일 때만 시험을 진행한다고 설명합니다.
시험 순서
시험 전류는 절반, 1배, 5배 순서로

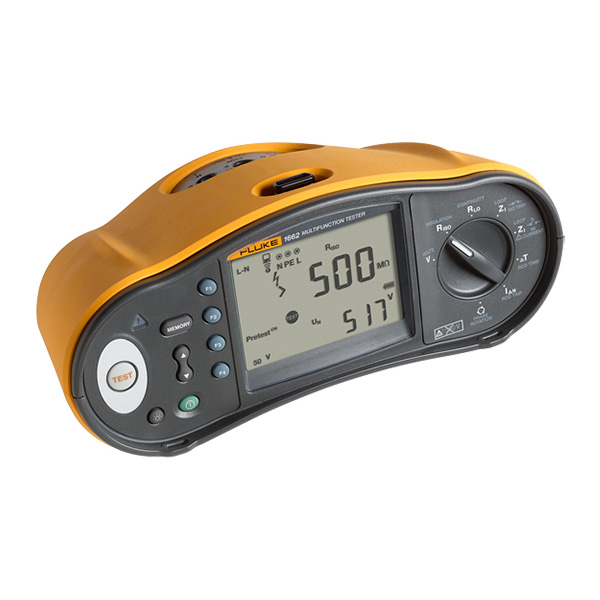

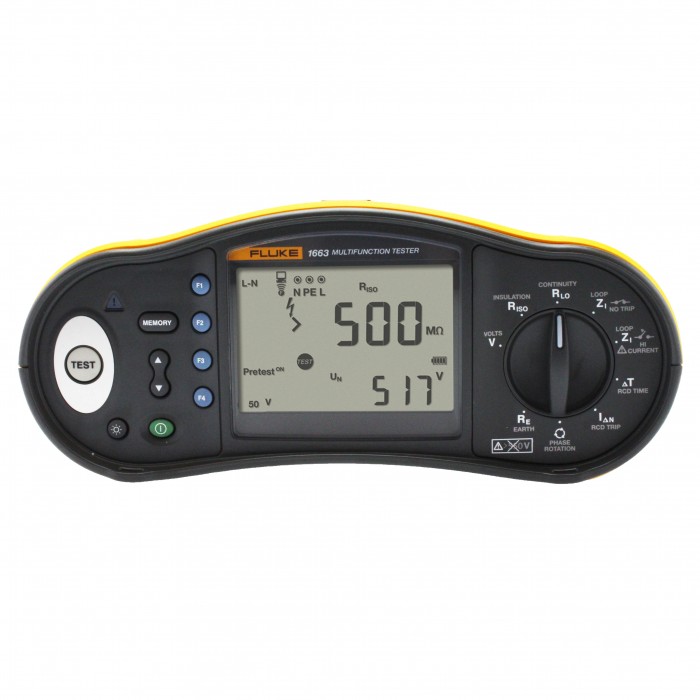

정격감도전류의 절반, 1배, 5배를 차례로 흘리면 불필요한 동작이 없는지와 동작시간이 기준 안인지를 한 번에 판정할 수 있습니다. 30 mA 차단기라면 x½은 15 mA, x5는 150 mA입니다. Fluke 1662/1663/1664 FC의 자동 시험은 x½ 전류를 일정 시간 흘려 떨어지지 않는지 보고, 이어서 x1과 x5의 동작시간을 재며, 차단기가 떨어질 때마다 다시 투입한 뒤 다음 단계로 넘어갑니다.
- 명판에서 형식(AC, A, F, B)과 일반형·S형, 정격감도전류를 읽고 시험기에 같은 값을 설정합니다.
- 시험 위치의 전압과 결선, 고장전압 표시를 확인합니다.
- x½ 시험에서 차단기가 떨어지지 않는지 확인합니다.
- x1 시험의 동작시간을 0°와 180° 두 위상에서 측정합니다.
- x5 시험의 동작시간을 같은 방법으로 측정합니다.
- 회로 번호, 설정값, 측정값, 고장전압을 기록하고 차단기를 다시 투입합니다.
위상을 바꿔 두 번 재는 것은 차단기 응답이 전류 파형이 시작되는 위상에 따라 크게 달라질 수 있기 때문이고, 매뉴얼도 두 위상 시험을 권합니다. 두 값 가운데 긴 쪽을 그 회로의 결과로 적으면 판정이 보수적이 됩니다.

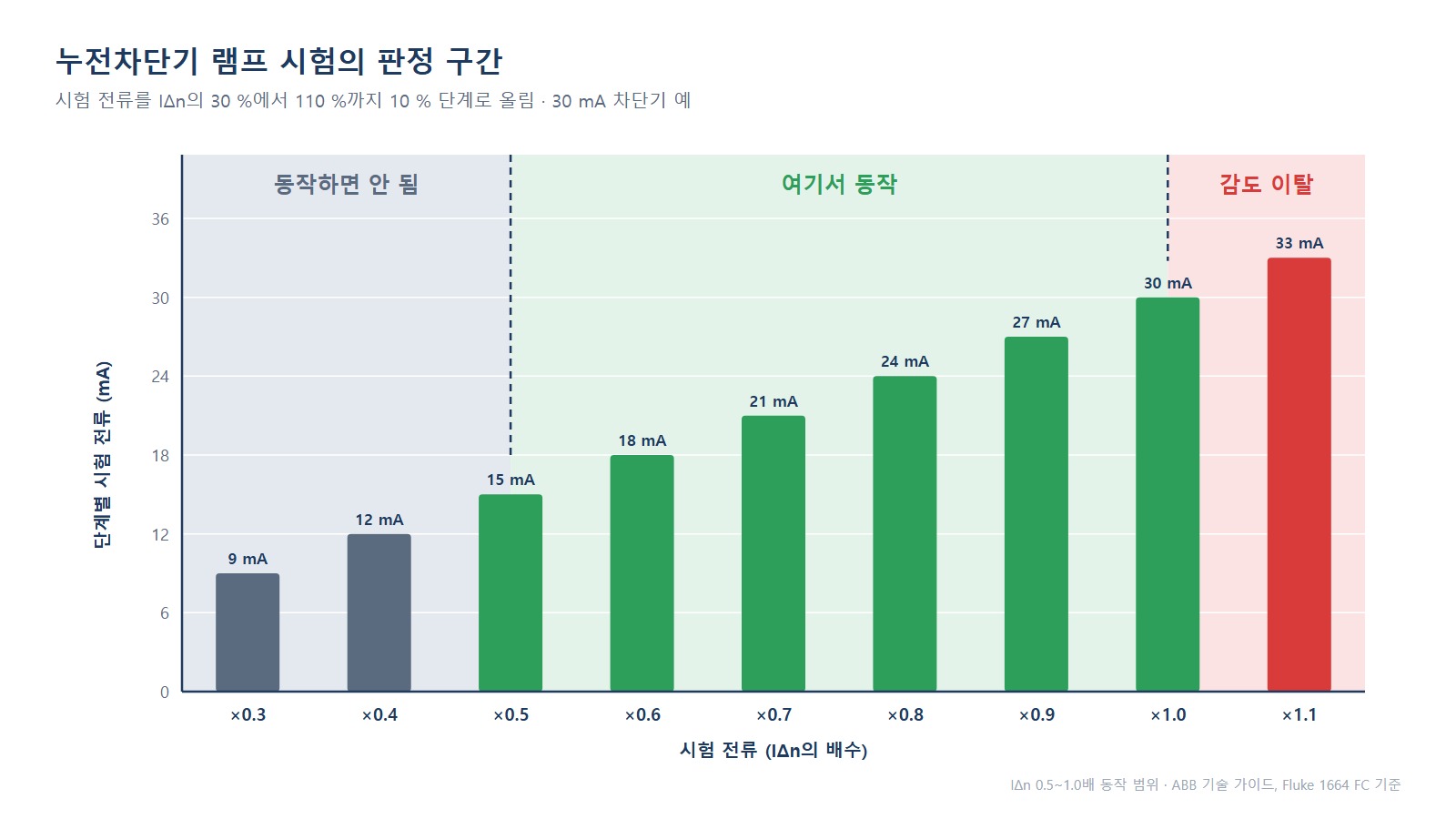

실제 동작전류는 램프 시험으로
램프 시험은 전류를 조금씩 올려 차단기가 실제로 떨어지는 전류를 찾는 시험입니다. Fluke 1664 FC는 정격감도전류의 30 %에서 110 %까지 10 % 단계로 전류를 올리고, 떨어진 순간의 전류를 표시합니다. 30 mA 차단기가 15 mA보다 낮은 전류에서 떨어진다면 평소 누설로도 불필요하게 동작할 수 있고, 30 mA를 넘어서야 떨어진다면 감도가 기준을 벗어난 것입니다.
값이 기준을 벗어났다면 무엇부터 볼까요?
측정값이 기준을 벗어났다고 바로 차단기 불량으로 결론 내리지 마세요. 형식 설정, 하류 누설전류, 연결된 부하부터 확인하는 편이 빠릅니다.
A형이나 B형 차단기를 AC형 파형으로 시험하거나 S형을 일반형으로 설정하면 정상 제품도 불합격으로 나옵니다. 그래서 첫 번째로 볼 것은 명판과 시험기 설정이 같은지입니다. 하류 기기의 상시 누설전류는 시험 전류에 더해져 램프 시험의 동작전류를 낮게 보이게 하고, 전동기나 커패시터가 물려 있으면 동작시간이 늘어날 수 있습니다.
- 부하를 분리하고 다시 측정해도 같은 결과가 나오면 그때 차단기 교체를 검토합니다.

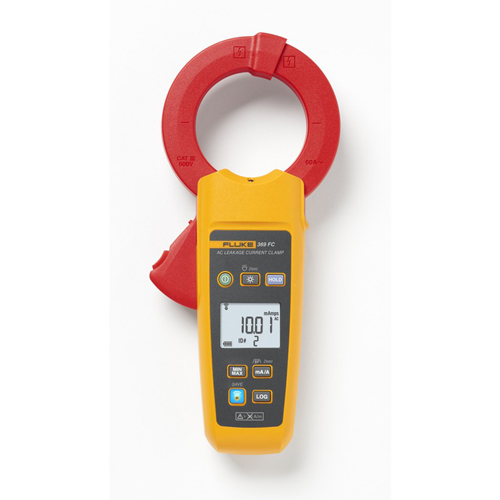

- 회로별 누설전류를 클램프로 따로 재 두면 원인이 차단기인지 부하인지 가리기 쉽습니다.

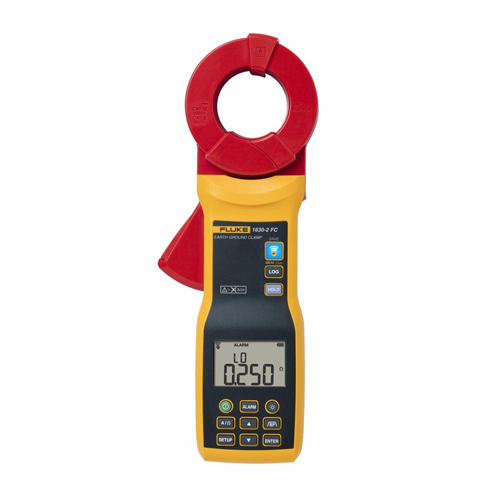

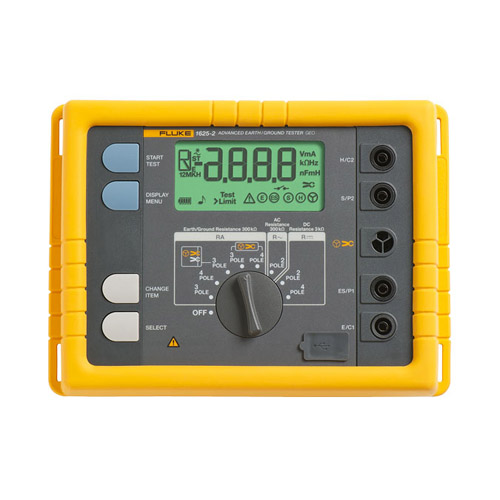

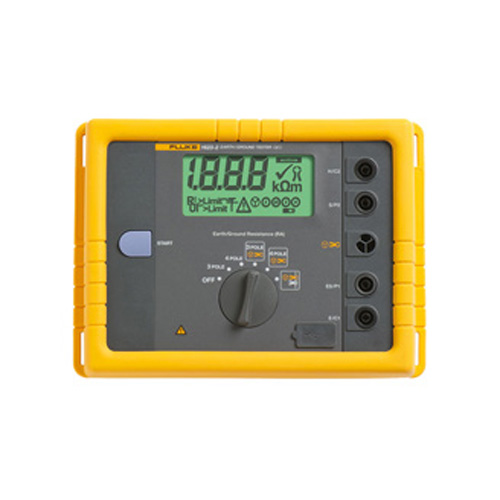

관련 제품
자주 묻는 질문
누전차단기 시험 버튼만 눌러도 점검이 되나요?
동작 여부만 확인됩니다. 시험 버튼은 트립 기구가 움직이는지 보여 줄 뿐이고, 몇 mA에서 몇 ms 안에 차단되는지는 설치 시험기로 재야 기록으로 남길 수 있습니다.
30 mA 누전차단기는 몇 초 안에 차단되어야 하나요?
지연이 없는 일반형은 30 mA에서 300 ms, 150 mA에서 40 ms 이하가 국제 기준의 한계입니다. 명판에 0.03초 이하로 표기된 고속형이라면 x1 측정값이 30 ms 이하인지도 함께 확인하세요.
누전차단기 x½ 시험에서 차단기가 떨어지면 불량인가요?
불량일 수도 있지만 먼저 하류 누설전류를 의심하세요. 기기의 상시 누설이 시험 전류에 더해지면 정상 차단기도 일찍 떨어지므로, 부하를 분리하고 다시 재 보세요.
욕실 콘센트에는 몇 mA 누전차단기를 설치해야 하나요?
15 mA 이하입니다. KEC 234.5는 욕실·화장실처럼 인체가 물에 젖은 상태로 전기를 쓰는 장소의 콘센트를 정격감도전류 15 mA 이하, 동작시간 0.03초 이하의 인체감전보호용 누전차단기로 보호하도록 정하고 있습니다.
누전차단기 시험 중에 금속 외함을 만져도 되나요?
만지지 마세요. 시험 전류가 접지저항을 지나면서 노출 도전부의 전위가 올라갑니다. 시험기의 고장전압 표시가 50 V(현장 기준에 따라 25 V) 미만인지 확인하고, 시험하는 동안에는 외함에 손을 대지 않습니다.
