간섭이 많은 변전소에서도
접지를 재는 AFC 접지저항계

Fluke 1625-2 GEO 접지저항계

견적 받기

Fluke 국내 공식 대리점

Fluke 1625-2 GEO는 전위강하법, 토양 저항률, 선택 측정, 비접지봉 측정에 자동 주파수 제어(AFC)와 55 Hz R* 측정을 더한 접지저항계(Earth Ground Tester)입니다. 0.020 Ω ~ 300 kΩ 범위를 6단계로 측정하므로 간섭이 많은 변전소와 공장에서도 접지극을 시험할 수 있습니다.

고정 주파수 측정은 일반적으로 8초에 끝나고, AFC로 모든 주파수를 검색해도 최대 30초 안에 측정을 마치므로 간섭이 있는 현장에서도 재측정 횟수가 줄어듭니다. 간섭 전압 1 ~ 50 V를 표시하고 최대 1,500개 기록을 USB로 내려받아 점검 이력을 정리합니다. 1625-2는 (주)테솔이 국내에 공식 공급합니다.

AFC

간섭을 피하는 자동 주파수 제어

55 Hz

R* 측정 주파수

2999 count

4자리 LCD 표시

IP56

케이스 보호 등급

특징

1625-2의 AFC로
간섭을 피하는 측정

핵심 특징현장에서 달라지는 점
자동 주파수 제어(AFC)간섭이 있는 주파수를 피해 측정 주파수를 자동으로 맞추므로 노이즈가 큰 변전소에서도 값이 안정됩니다.
수동 주파수 선택94, 105, 111, 128 Hz 가운데 현장 간섭 상황에 맞는 주파수를 직접 지정할 수 있어 재측정 조건을 같게 유지합니다.
R* 측정55 Hz에서 접지 임피던스를 계산하므로 고장 접지 때 나타나는 저항에 더 가까운 값을 얻습니다.
네 가지 접지 측정전위강하, 토양 저항률, 선택, 비접지봉 측정을 한 본체로 수행해 장비를 바꾸지 않고 점검 방법만 바꿉니다.
제한값으로 빠른 판정조정 가능한 제한값으로 합격 여부를 바로 판정해 접지극이 많은 점검의 시간을 줄입니다.
간섭 전압 표시측정 전에 간섭 전압을 읽어 측정 조건이 적합한지 판단하고, 간섭 주파수의 영향을 줄이는 데 활용합니다.

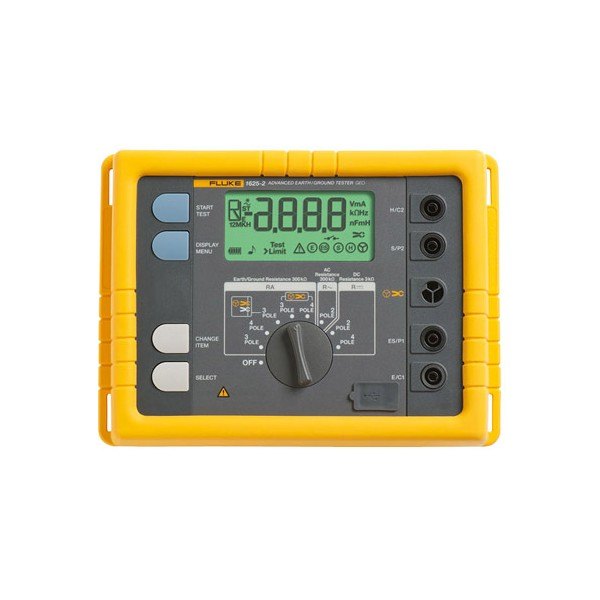

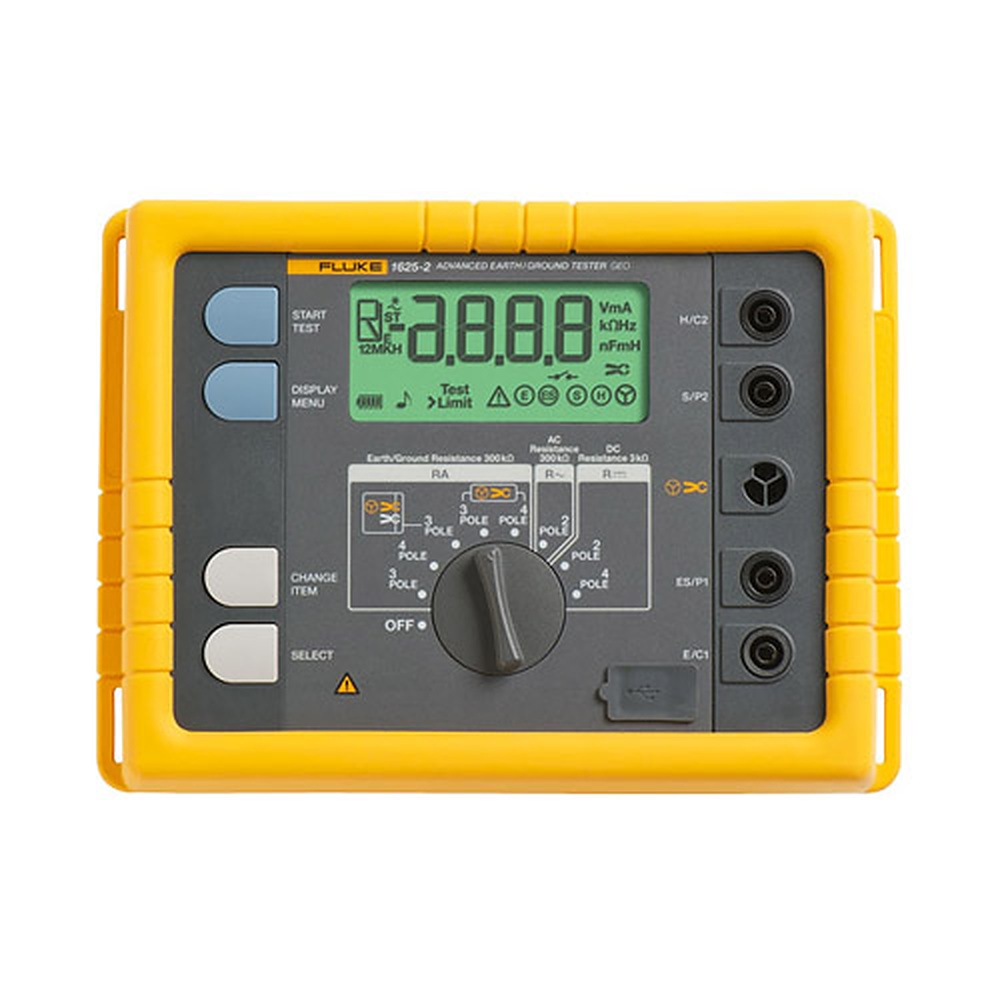

Fluke 1625-2 - 표시창과 로터리 스위치, 단자가 보이는 본체 전면
표시창과 로터리 스위치, 단자가 보이는 본체 전면

주파수 선택

AFC와 수동
주파수 선택

측정 주파수는 94, 105, 111, 128 Hz 가운데 수동으로 고르거나 AFC로 자동 선택합니다. 1 ~ 50 V의 간섭 전압이 6.0 ~ 400 Hz 성분으로 들어오는 현장이라면, AFC가 간섭 주파수를 피하므로 수동 선택보다 재측정이 적습니다.

간섭 주파수를 ±(1 % 측정값 + 2 digit)의 정확도로 표시하므로, AFC를 켜기 전에 주변 노이즈의 주파수 대역을 확인하세요. 120 dB의 잡음 제거는 16⅔, 50, 60, 400 Hz 성분에 적용됩니다.

간섭 전압을 확인하는 AFC 측정

측정 전에 표시창에서 간섭 전압과 간섭 주파수를 읽고, AFC를 켜 측정합니다. 추정 오차가 30 %를 넘으면 경고가 표시되므로 보조 접지봉 위치를 조정해 다시 측정하세요.

R*와 선택 측정

R* 측정과
선택 측정 조건

R* 측정은 55 Hz에서 접지 임피던스를 계산해 고장 접지에서 나타나는 저항을 더 정확히 반영합니다. 선택 측정은 클램프 1개와 접지봉을 함께 사용하며, 분기 전류가 1000:1 변류기에서 0.5 mA 이상, 200:1 변류기에서 0.1 mA 이상일 때 측정됩니다. 1000:1 변류기의 최대 간섭 전류는 3 A입니다.

선택 측정과 비접지봉 측정의 정확도는 ±(7 % 측정값 + 2 digit)로 접지봉 측정보다 넓습니다. 정밀한 판정이 필요한 접지극은 접지봉을 박아 ±(2 % + 2 digit)의 전위강하법을 우선 적용합니다.

교정 관리

1625-2 정확도 규격과
교정 관리

정확도 규격은 3·4극 접지봉 측정 ±(2 % + 2 digit), 동작 오차 ±(5 % + 5 digit)이며, 측정 환경의 온도·공급 전압·프로브 저항 조건에서 시험된 값입니다. 교정 주기마다 같은 조건으로 지시값을 대조하세요. 1625-2의 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

기능별 측정 범위와
정확도 사양

항목사양
측정 기능간섭 전압·주파수, 3극·4극 접지저항(클램프 병용 포함), 2극 AC 저항, 2극·4극 DC 저항
디스플레이4자리(2999 count) 7세그먼트 LCD
조작중앙 로터리 스위치와 기능 키
메모리 · 인터페이스최대 1,500개 기록, USB
3·4극 접지저항 — 방식전류·전압 방식, IEC 61557-5
3·4극 접지저항 — 개방 회로 전압20 V / 48 V AC
3·4극 접지저항 — 단락 전류250 mA AC
측정 주파수94, 105, 111, 128 Hz(수동 또는 AFC) · R* 기능 55 Hz
잡음 제거120 dB (16⅔, 50, 60, 400 Hz)
3·4극 접지저항 — 측정 범위0.020 Ω ~ 300 kΩ
3·4극 접지저항 — 분해능0.001 Ω ~ 100 Ω(범위별)
3·4극 접지저항 — 정확도±(2 % 측정값 + 2 digit)
3·4극 접지저항 — 동작 오차±(5 % 측정값 + 5 digit)
3·4극 측정 시간고정 주파수 일반 8초 · AFC 전 주파수 최대 30초
프로브·보조 접지봉 저항각각 1 MΩ 이하
3·4극 최대 과부하250 V rms
자가 점검추정 오차가 30 %를 넘으면 경고
간섭 전압 — 방식DC + AC, 전파 정류
간섭 전압 — 측정 범위1 ~ 50 V
간섭 전압 — 표시 범위 · 분해능0.0 ~ 50 V · 0.1 V
간섭 전압 — 주파수 범위45 ~ 400 Hz(정현파)
간섭 전압 — 정확도±(5 % 측정값 + 5 digit)
간섭 전압 — 샘플링약 초당 4회
간섭 전압 — 내부 저항약 1.5 MΩ
간섭 전압 — 최대 과부하250 V rms
간섭 주파수 — 방식간섭 전압의 진동 주기 측정
간섭 주파수 — 측정 범위6.0 ~ 400 Hz
간섭 주파수 — 정확도±(1 % 측정값 + 2 digit)
선택 측정 — 방식프로브 전압·전류 측정과 추가 변류기로 분기 전류 측정
선택 측정 — 개방 회로 전압 · 단락 전류20 V / 48 V AC · 250 mA AC
선택 측정 — 측정 주파수94, 105, 111, 128 Hz(수동 또는 AFC) · 55 Hz(R1)
선택 측정 — 측정 범위 · 분해능0.020 Ω ~ 300 kΩ · 0.001 Ω ~ 10 Ω(범위별)
선택 측정 — 정확도 · 동작 오차±(7 % 측정값 + 2 digit) · ±(10 % 측정값 + 5 digit)
선택 측정 — 측정 시간고정 주파수 일반 8초 · AFC 최대 30초
선택 측정 — 최소 분기 전류1000:1 변류기 0.5 mA · 200:1 변류기 0.1 mA
선택 측정 — 최대 간섭 전류1000:1 변류기 3 A
선택 측정 — 최대 과부하250 V rms(초과 시 측정 시작 안 함)
R~ (AC 저항) — 측정 전압 · 단락 전류20 V AC 구형파 · 250 mA AC 초과
R~ — 측정 주파수94, 105, 111, 128 Hz(수동 또는 AFC)
R~ — 측정 범위 · 분해능0.020 Ω ~ 300 kΩ · 0.001 Ω ~ 100 Ω(범위별)
R~ — 정확도 · 동작 오차±(2 % 측정값 + 2 digit) · ±(5 % 측정값 + 5 digit)
R~ — 측정 시간 · 최대 간섭 전압일반 6초 · 24 V(초과 시 측정 불가)
R DC — 측정 전압 · 단락 전류20 V DC · 250 mA DC
R DC — 측정 범위 · 분해능0.020 Ω ~ 300 kΩ · 0.001 Ω ~ 100 Ω(범위별)
R DC — 정확도 · 동작 오차±(2 % 측정값 + 2 digit) · ±(5 % 측정값 + 5 digit)
R DC — 샘플링 · 측정 시간약 초당 2회 · 극성 반전 포함 일반 4초
R DC — 최대 간섭 전압 · 최대 인덕턴스3 V AC 또는 DC 이하 · 2 H
R DC — 방식전류-전압 방식(IEC 61557-4 대응)
R DC — 최대 과부하250 V rms
리드 보상 (RK)3극·4극(클램프)·R AC·R DC 2극에서 0.000 ~ 29.99 Ω 보상
비접지봉(클램프 2개) — 측정 범위 · 분해능0.02 ~ 199.9 Ω · 0.001 ~ 0.1 Ω
비접지봉 — 정확도 · 동작 오차±(7 % 측정값 + 3 digit) · ±(10 % 측정값 + 5 digit)
비접지봉 — 측정 전압 · 주파수48 V AC · 128 Hz
비접지봉 — 최대 노이즈 전류RA 20 Ω 미만 10 A AC · RA 20 Ω 초과 2 A AC
비접지봉 — 유효 조건권장 클램프를 지정 최소 거리에서 사용할 때만 유효
보호 등급케이스 IP56 · 배터리 도어 IP40 (EN 60529)
E/ES/S/H 단자 간 최대 전압250 V rms (오용 한계)
안전이중/강화 절연, 대지 최대 50 V (IEC 61010-1), 오염도 2
품질 규격DIN ISO 9001
작동 온도 · 보관 온도-10 ~ 50 °C · -30 ~ 60 °C
전원AA(LR6) 알칼리 1.5 V 6개
배터리 수명약 3,000회 측정(RE + RH 1 kΩ 이하) · 약 6,000회 측정(RE + RH 10 kΩ 초과)
크기 (W × H × D)250 × 133 × 187 mm
무게액세서리 제외 1.1 kg 이하 · 액세서리와 배터리를 케이스에 담으면 7.6 kg
케이스 재질폴리에스터

활용 분야

간섭이 큰
접지극 시험 현장

  • 변전소 접지 시험 — 노이즈가 큰 접지극을 AFC로 주파수를 바꿔 가며 시험합니다.
  • 공장 접지 점검 — 산업 설비의 접지극 상태를 주기적으로 측정해 이력을 USB로 남깁니다.
  • 고장 접지 평가 — R* 측정으로 고장 접지에서 나타나는 저항을 반영해 평가합니다.
  • 토양 저항률 조사 — 4극 방식으로 접지 설계용 토양 저항률을 조사합니다.

선택 가이드

1623-2와
1625-2 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
간섭이 큰 변전소나 공장에서 측정할 때Fluke 1625-2AFC가 간섭이 적은 주파수를 자동으로 골라 노이즈 속에서도 값이 안정됩니다.
R* 측정으로 고장 접지 저항을 반영할 때Fluke 1625-255 Hz에서 접지 임피던스를 계산하는 R* 기능으로 고장 접지 저항을 평가할 수 있습니다.
AFC 없이 기본 네 가지 측정이면 충분할 때Fluke 1623-2AFC와 R*만 빠지고 같은 측정법을 갖춰 기본 네 가지 측정에 충분합니다.
접지 루프를 클램프만으로 측정할 때Fluke 1630-2 FC접지봉과 보조 리드 없이 클램프만으로 루프 저항과 누설 전류를 측정합니다.

구성·옵션

1625-2 구성과
호환 액세서리

구분품목비고
본체Fluke 1625-2 본체(주)테솔 상품코드 1090
기본 구성사용 설명서, AA 배터리 6개, 빠른 참조 안내서, USB 케이블본체와 함께
KIT 구성클램프 2개KIT 별도 구성
KIT 구성접지 스테이크 4개 · 케이블 릴 3개KIT 별도 구성
KIT 구성C1620 전문가용 휴대용 케이스KIT 별도 구성
호환 액세서리ES-162P3-2 · ES-162P4-2 접지 스테이크 키트, 케이블 릴 3종, EI-1623 선택·비접지봉 클램프 세트, EI-162BN 320 mm 분할 코어 변류기별매
