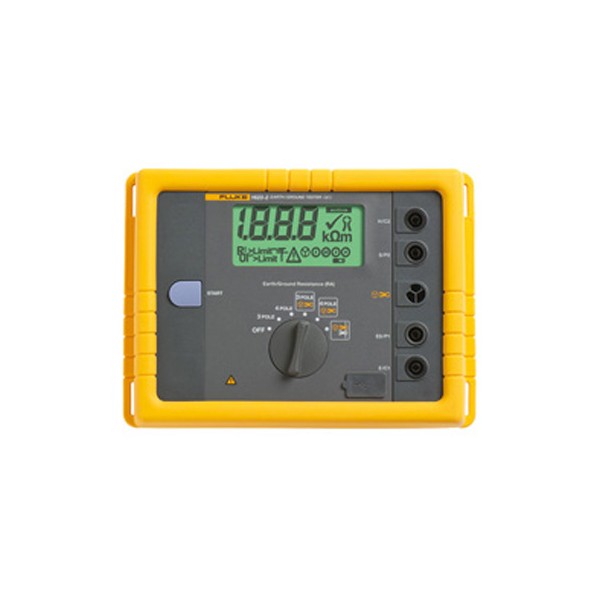

Fluke 1623-2 접지저항계

MODEL: Fluke 1623-2
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

4가지 방법으로 접지를 재는
IP56 접지저항계

Fluke 1623-2 GEO 접지저항계

견적 받기

Fluke 국내 공식 대리점

Fluke 1623-2 GEO는 3·4극 전위강하법, 4극 토양 저항률, 클램프 1개를 사용하는 선택 측정, 클램프 2개를 사용하는 비접지봉 측정을 한 대에 갖춘 접지저항계(Earth Ground Resistance Meter)입니다. IP56 케이스를 적용해 0.020 Ω ~ 19.99 kΩ 범위의 접지극을 옥외에서도 점검할 수 있습니다.

일반적인 측정 시간은 6초이고 최대 1,500개 기록을 USB로 내려받아 정리할 수 있어, 접지극이 많은 설비도 점검 이력을 빨리 작성할 수 있습니다. 1999 digit LCD에는 형광 백라이트가 켜지고 조작은 TURN·START 버튼만으로 이루어져 어두운 기계실에서도 측정 순서가 단순합니다. (주)테솔이 국내에 공식 공급합니다.

0.020 Ω ~ 19.99 kΩ

접지저항 측정 구간

±(2 % + 3 d)

3·4극 측정 정확도

IP56

케이스 보호 등급

1,500개

USB로 내려받는 기록

특징

1623-2 한 대로 하는
네 가지 접지 측정

핵심 특징	현장에서 달라지는 점
전위강하·토양 저항률	3극·4극 전위강하법과 4극 토양 저항률을 한 본체로 측정하므로, 설계 단계의 토양 조사와 준공 후 접지극 시험을 같은 장비로 진행합니다.
비접지봉 측정	클램프 2개로 접지 루프를 측정하므로 포장된 바닥과 건물 내부에서도 접지봉을 설치하지 않아도 됩니다.
선택 측정	클램프 1개와 접지봉으로 병렬 접지 가운데 특정 접지극의 저항만 골라 읽으므로 접지 시스템을 분리하는 작업이 줄어듭니다.
1999 digit LCD	형광 백라이트로 어두운 곳에서도 값이 보이고, 25 mm 높이의 숫자는 거리를 두고도 읽을 수 있습니다.
간단한 측정 시작	로터리 스위치와 START 버튼만 사용하는 구조라 측정 설정 실수가 줄어듭니다.
IP56 케이스	고무 보호 덮개와 IP56 케이스가 비와 먼지가 있는 옥외 작업에서 본체를 보호합니다.

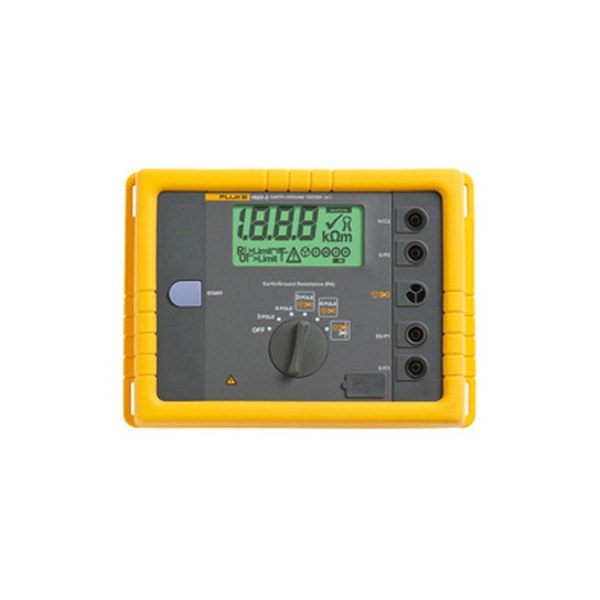

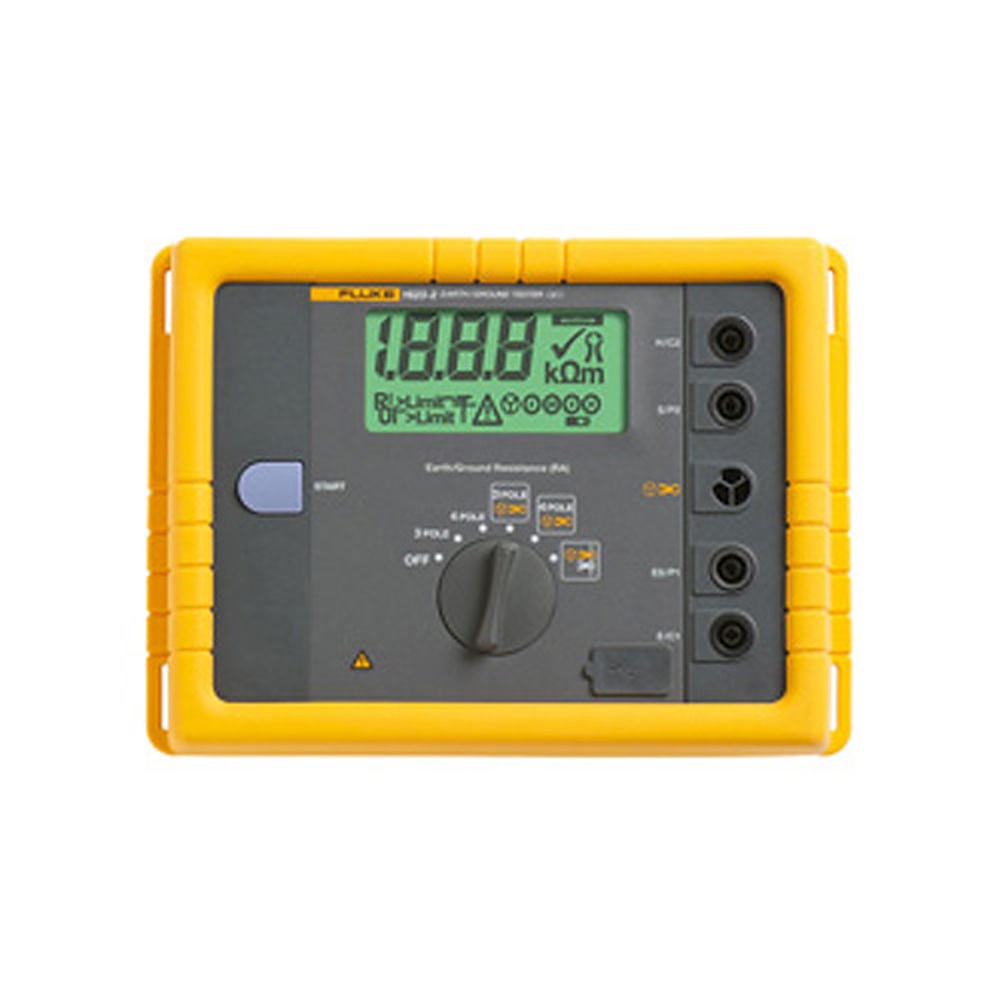

표시창과 로터리 스위치, 단자가 보이는 본체 전면

측정법 선택

접지 조건별
측정법 선택

접지봉을 박을 수 있다면 3극 또는 4극 전위강하법을 선택하세요. 이때 정확도는 ±(2 % 측정값 + 3 d)입니다. 클램프를 병용하거나 비접지봉 방식으로 바꾸면 정확도가 ±(7 % + 3 d)로 넓어지므로, 접지봉 설치가 가능한 구간에서는 전위강하법을 기본으로 사용합니다.

병렬 접지가 연결된 설비에서 한 접지극만 보려면 선택 측정을, 접지봉을 박을 수 없는 건물 내부에서는 비접지봉 측정을 적용합니다. 비접지봉 측정값은 권장 클램프를 지정 최소 거리에서 사용할 때만 유효합니다.

클램프 2개를 체결한 비접지봉 측정

접지 도체 한쪽에 전압 인가용 클램프를, 다른 한쪽에 전류 검출용 클램프를 걸어 접지 루프 저항을 읽습니다. 측정 전압은 48 V AC, 주파수는 128 Hz이며 노이즈 전류는 RA가 20 Ω 미만일 때 최대 10 A AC까지 허용됩니다.

측정 조건

측정 전압과
보조 접지봉 한계

3극·4극 측정의 측정 전압은 48 V AC, 단락 전류는 50 mA를 넘고 주파수는 128 Hz입니다. 프로브 저항(RS)과 보조 접지봉 저항(RH)은 각각 최대 100 kΩ까지 허용되며, 두 값을 감시해 오차가 클 때 표시기로 알립니다.

외부 전압(Vext)이 24 V를 넘으면 측정이 차단되고, 이 값 아래에서는 16⅔·50·60·400 Hz 성분을 120 dB 넘게 제거합니다. 외부 전압이 높은 설비는 측정 전에 전원 상태를 확인하세요.

교정 관리

측정값 이력과
교정 주기

USB로 내려받은 최대 1,500개 기록을 점검 주기별로 정리하면 접지저항의 연간 변화를 같은 조건으로 비교할 수 있습니다. 사양의 정확도는 IEC 61557 계열의 동작 오차와 함께 관리되므로 교정 주기마다 지시값 편차를 기록하세요. 1623-2 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.

사양

측정 방식별 오차와
공통 사양

항목	RA 3극	RA 4극	RA 3극 + 클램프	RA 4극 + 클램프	비접지봉(클램프 2개)
측정 범위	0.020 Ω ~ 19.99 kΩ	0.020 Ω ~ 19.99 kΩ	0.020 Ω ~ 19.99 kΩ	0.020 Ω ~ 19.99 kΩ	0.020 Ω ~ 19.99 kΩ
분해능	0.001 Ω ~ 10 Ω(범위별)	0.001 Ω ~ 10 Ω(범위별)	0.001 Ω ~ 10 Ω(범위별)	0.001 Ω ~ 10 Ω(범위별)	0.001 Ω ~ 10 Ω(범위별)
정확도	±(2 % 측정값 + 3 d)	±(2 % 측정값 + 3 d)	±(7 % 측정값 + 3 d)	±(7 % 측정값 + 3 d)	±(7 % 측정값 + 3 d)
동작 오차	±(5 % 측정값 + 3 d)	±(5 % 측정값 + 3 d)	±(10 % 측정값 + 5 d)	±(10 % 측정값 + 5 d)	±(10 % 측정값 + 5 d)
측정 원리	전류-전압	전류-전압	전류-전압(외부 클램프)	전류-전압(외부 클램프)	변류기 2개 사용 비접지봉 방식
측정 전압 (Vm)	48 V AC	48 V AC	48 V AC	48 V AC	48 V AC
측정 주파수	128 Hz	128 Hz	128 Hz	128 Hz	128 Hz

1623-2 측정 방식 공통 사양

항목	사양
측정법	3극·4극 전위강하법, 4극 토양 저항률, 선택 측정(클램프 1개 + 접지봉), 비접지봉 측정(클램프 2개)
단락 전류 (3·4극)	50 mA 초과
프로브 저항 (RS) 최대	3극 100 kΩ, 4극은 RS + RES 합 100 kΩ
보조 접지봉 저항 (RH) 최대	100 kΩ
RS/RH 감시	오류 표시기, 자동 레인지(클램프 병용 시 클램프 전류가 너무 낮으면 측정하지 않음)
비접지봉 노이즈 전류 (IEXT)	RA 20 Ω 미만 최대 10 A AC · RA 20 Ω 초과 최대 2 A AC
비접지봉 유효 조건	권장 클램프를 지정 최소 거리에서 사용할 때만 유효
외부 전압 (Vext)	최대 24 V (DC, 400 Hz 미만 AC), 초과 시 측정 차단
외부 전압 제거	120 dB 초과 (16⅔, 50, 60, 400 Hz)
측정 시간	일반 6초
최대 과부하	250 V rms (오용 시)
디스플레이	1999 digit LCD, 숫자 높이 25 mm, 형광 백라이트
조작	로터리 스위치와 START 버튼만 사용하는 원버튼 방식
메모리	최대 1,500개 기록(USB로 접근)
보호 등급	고무 보호 덮개, 케이스 IP56 · 배터리 도어 IP40
작동 온도 · 보관 온도	-10 ~ 50 °C · -30 ~ 60 °C
기후 등급	C1 (IEC 654-1), -5 ~ +45 °C, 5 ~ 95 % RH
안전	이중/강화 절연, 대지 최대 50 V, IEC 61010-1 오염도 2
EMC · 품질 규격	IEC 61326-1(휴대용) · DIN ISO 9001
전원 · 배터리 수명	AA(LR6) 알칼리 1.5 V 6개 · 일반 3,000회 초과 측정
크기 (W × H × D)	250 × 133 × 187 mm
무게	배터리 포함 1.1 kg · 액세서리와 배터리를 케이스에 담으면 7.6 kg

활용 분야

접지 시험과
토양 조사 현장

건물 접지 점검 — 본드 접지 시스템이 있는 건물의 접지 루프를 클램프로 측정합니다.
접지봉 설치 불가 구간 — 포장된 바닥과 건물 내부에서 비접지봉 방식으로 접지를 점검합니다.
토양 저항률 조사 — 4극 방식으로 접지 설계에 필요한 토양 저항률을 조사합니다.
접지극 시험 — 전위강하법으로 신설 접지극의 저항을 시험합니다.

선택 가이드

측정법으로 고르는
Fluke 접지저항계

이럴 때 (현장 조건)	권장 모델	선택 이유
3극 접지저항과 도체 저항만 필요할 때	Fluke 1621	3극 전위강하법과 2극 교류 저항을 갖춘 기본형으로, 단순한 접지 점검에 충분합니다.
AFC 없이 네 가지 측정법이면 충분할 때	Fluke 1623-2	전위강하, 토양 저항률, 선택, 비접지봉 측정을 모두 수행해 건물 접지 점검에 적합합니다.
노이즈가 큰 변전소나 공장에서 측정할 때	Fluke 1625-2	AFC와 R* 측정이 더해지고 측정 범위가 300 kΩ까지 넓어 노이즈가 큰 현장에 맞습니다.
접지 루프만 클램프로 측정할 때	Fluke 1630-2 FC	접지봉 없이 접지 루프 저항과 AC 누설 전류를 클램프로 측정합니다.

구성·옵션

1623-2 본체와
KIT 구성

구분	품목	비고
본체	Fluke 1623-2 본체	(주)테솔 상품코드 1147
기본 구성	사용 설명서, AA 배터리 6개, 빠른 참조 안내서, 테스트 리드 2개, USB 케이블	본체와 함께
KIT 구성	클램프 2개	KIT 별도 구성
KIT 구성	접지 스테이크 4개 · 케이블 릴 3개	KIT 별도 구성
KIT 구성	C1620 전문가용 휴대용 케이스	KIT 별도 구성
옵션 액세서리	EI-1623 선택·비접지봉 클램프 세트, 케이블 릴(25 m 청색, 25 m 녹색, 50 m 적색)	별매

1623-2와 비교할
접지 측정기

1623-2와 1625-2는 어떤 기능이 다릅니까?
1623-2에는 AFC와 R* 측정이 없습니다. 두 기능이 필요한 변전소와 공장 현장은 1625-2를 선택하고, 기본 네 가지 측정법이면 충분한 건물 접지 점검에는 1623-2가 적합합니다.
1623-2로 접지봉을 박을 수 없는 곳에서도 접지를 점검할 수 있습니까?
네, 점검할 수 있습니다. 클램프 2개를 접지 도체에 거는 비접지봉 측정으로 접지 루프를 읽으며, 권장 클램프를 지정 최소 거리에서 사용해야 값이 유효합니다.
측정 기록은 어떻게 PC로 옮깁니까?
USB 케이블로 내려받습니다. 본체에 최대 1,500개 기록이 쌓이므로 점검 주기마다 내려받아 비워 두면 이력 정리가 수월합니다.
1623-2 KIT 구성에는 무엇이 들어 있습니까?
클램프 2개, 접지 스테이크 4개, 케이블 릴 3개, C1620 휴대용 케이스가 들어 있습니다. 본체만 구매하면 사용 설명서와 배터리, 테스트 리드 2개, USB 케이블이 함께 옵니다.
외부 전압이 걸린 접지극도 측정할 수 있습니까?
외부 전압이 24 V 이하일 때만 측정할 수 있습니다. 이를 넘으면 측정이 자동으로 차단되므로 해당 설비는 전원 상태를 먼저 점검하세요.
