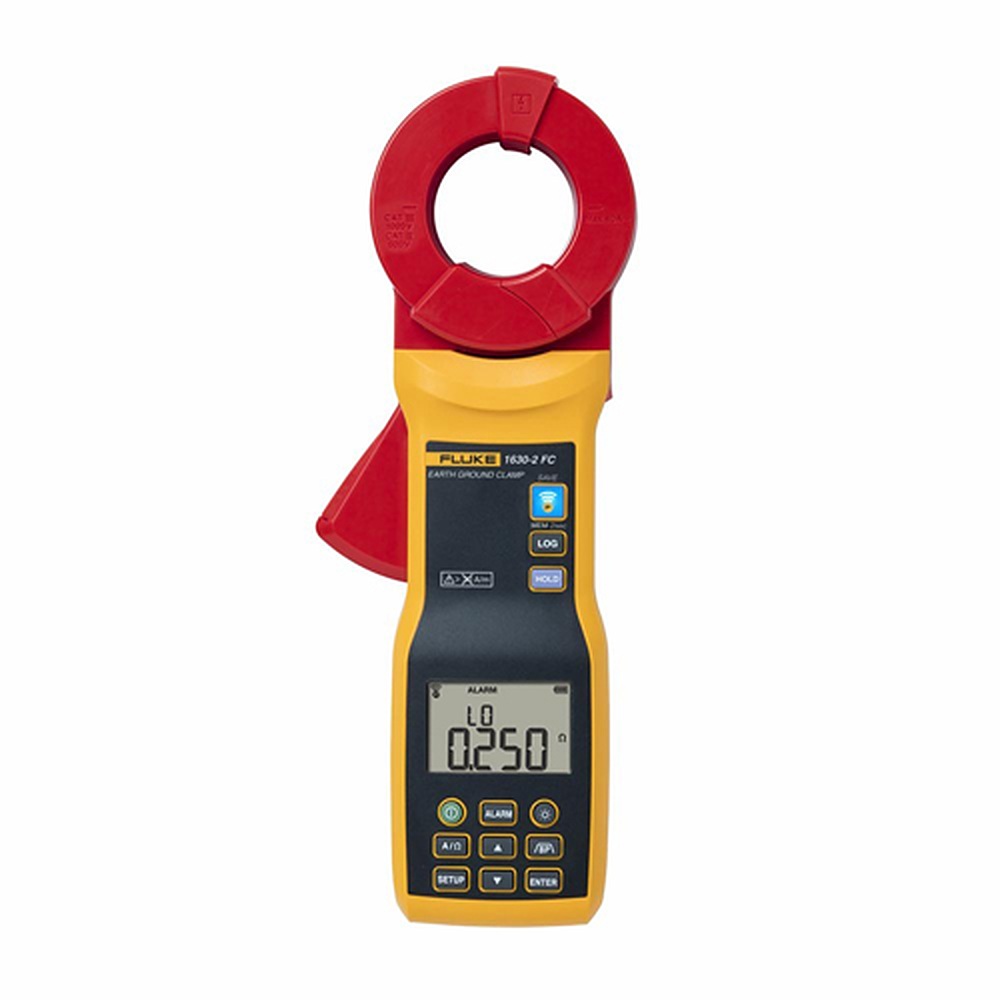

Fluke 1630-2FC 접지 클램프

MODEL: Fluke 1630-2FC
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

접지봉을 박지 않고
루프 저항을 재는 접지 클램프

Fluke 1630-2 FC 접지 클램프

견적 받기

Fluke 국내 공식 대리점

Fluke 1630-2 FC는 클램프를 접지 도체에 걸어 접지봉 없이 접지 루프 저항과 AC 누설 전류를 측정하는 비접지봉 접지 클램프(Earth Ground Clamp)입니다. 0.025 Ω ~ 1500 Ω 구간을 측정하므로 건물 내부와 포장된 구간의 접지도 점검할 수 있습니다.

측정값은 1초부터 59분 59초까지 설정한 간격으로 32,760개 이상 자동 기록됩니다. 약 40 mm 지름의 도체까지 클램프에 들어가 굵은 접지 도체도 분리하지 않고 점검합니다. CAT IV 600 V와 CAT III 1000 V 안전 등급이어서 수전 설비 가까이에서도 사용할 수 있습니다. 이 접지 클램프는 (주)테솔이 국내에 공식 공급합니다.

32,760개 이상

자동 기록 가능한 측정값

CAT IV 600 V

CAT III 1000 V 병행 등급

약 40 mm

클램프에 들어가는 도체 지름

0.200 mA ~ 39.99 A

AC 누설 전류 측정 구간

특징

1630-2 FC로 접지봉 없이
루프 저항 측정

핵심 특징	현장에서 달라지는 점
비접지봉 측정	접지봉을 박거나 병렬 접지를 끊지 않고 루프 저항을 측정하므로 점검을 위한 정전 작업이 줄어듭니다.
이중 클램프 측정턱	다중 접지 시스템의 접지 루프 저항을 한 번의 클램프 조작으로 읽어 지점별 점검 시간이 짧아집니다.
AC 누설 전류	접지 시스템을 분리하지 않고 접지선의 누설 전류를 찾아 누전 원인 추적 범위를 좁힙니다.
로깅 측정	사전에 정한 간격으로 값을 자동 저장하므로 시간에 따른 접지 상태 변화를 기록으로 남길 수 있습니다.
경보 임계값	높은 쪽과 낮은 쪽 경보 제한을 직접 설정해 기준을 벗어난 값을 현장에서 바로 알 수 있습니다.
대역 필터	AC 누설 전류 측정값에서 노이즈 성분을 걸러 판독 오차를 줄입니다.

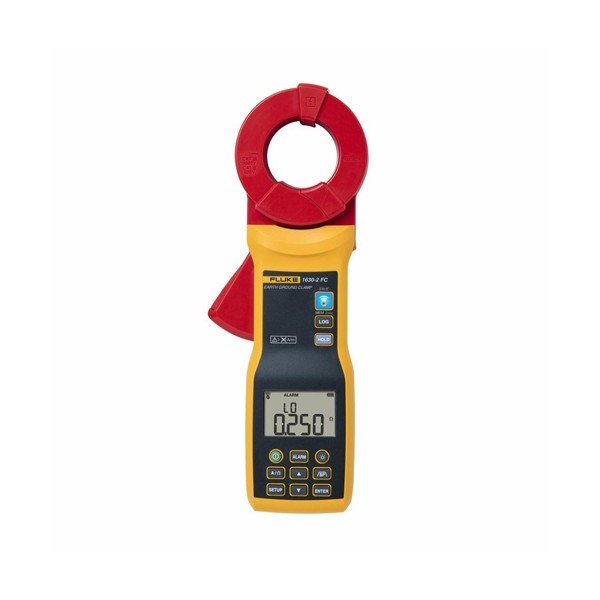

표시창과 버튼이 있는 접지 클램프 본체 전면

루프 저항 판독

저항 구간별
정확도 읽는 법

루프 저항의 가산 오차는 구간별로 달라집니다. 0.025 ~ 0.249 Ω 구간은 측정값의 1.5 %에 0.02 Ω을 더하고, 50 ~ 99.99 Ω 구간은 1.5 %에 0.50 Ω, 100 ~ 199.9 Ω 구간은 3.0 %에 1.0 Ω, 600 ~ 1500 Ω 구간은 20 %입니다. 저항이 낮을수록 오차 폭이 좁아 접지 도체의 연결 상태를 정밀하게 판정할 수 있습니다.

판독 범위는 루프 저항 표준기로 먼저 대조하세요. 표준 입력 0.474 Ω은 0.417 ~ 0.531 Ω, 10 Ω은 9.55 ~ 10.45 Ω, 100 Ω은 96 ~ 104 Ω 범위로 읽히면 정상입니다. 이 정확도는 도체가 클램프 중앙에 수직으로 놓이고 인덕턴스가 없을 때의 값입니다.

도체를 측정턱 중앙에 놓는 요령

정확도 규격은 도체를 측정턱 중앙에 수직으로 놓은 조건에서 보증됩니다. 측정턱 접촉면에 먼지나 녹이 있으면 결합이 흐트러지므로, 측정 전에 닦고 턱이 완전히 닫혔는지 확인하세요.

누설 전류와 로깅

누설 전류 필터와
로깅 설정

AC 누설 전류는 자동 레인지로 0.200 mA ~ 39.99 A를 읽고, 50/60 Hz 실효값을 기준으로 파고율 3 이하의 신호까지 측정합니다. 필터를 끄면 40 Hz ~ 1 kHz, 켜면 40 ~ 70 Hz 성분만 측정하므로 고조파 노이즈가 큰 설비에서는 필터를 켜고 판독하세요.

로깅 간격은 1초부터 59분 59초까지 지정할 수 있습니다. 간격을 길게 잡으면 하루 이상의 접지 변화가 쌓이고, 짧게 잡으면 설비 가동에 따른 누설 전류 변동이 남습니다. 1630-2 FC의 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

루프 저항과 누설 전류
사양

항목	사양
측정 기능	접지 루프 저항, AC 누설 전류
루프 저항 0.025 ~ 0.249 Ω	±(1.5 % + 0.02 Ω)
루프 저항 0.250 ~ 0.999 Ω	±(1.5 % + 0.05 Ω)
루프 저항 1.000 ~ 9.999 Ω	±(1.5 % + 0.10 Ω)
루프 저항 10.00 ~ 49.99 Ω	±(1.5 % + 0.30 Ω)
루프 저항 50.00 ~ 99.99 Ω	±(1.5 % + 0.50 Ω)
루프 저항 100.0 ~ 199.9 Ω	±(3.0 % + 1.0 Ω)
루프 저항 200.0 ~ 399.9 Ω	±(5.0 % + 5.0 Ω)
루프 저항 400 ~ 599 Ω	±(10.0 % + 10 Ω)
루프 저항 600 ~ 1500 Ω	±20.00 %
루프 저항 정확도 조건	인덕턴스 없는 루프, 도체가 측정턱 중앙에 수직으로 위치
표준 루프 판독 허용 범위	0.474 Ω → 0.417 ~ 0.531 Ω · 0.5 Ω → 0.443 ~ 0.558 Ω · 10 Ω → 9.55 ~ 10.45 Ω · 100 Ω → 96 ~ 104 Ω
누설 전류 0.200 ~ 3.999 mA	분해능 1 µA · ±(2.0 % + 0.05 mA)
누설 전류 4.00 ~ 39.99 mA	분해능 10 µA · ±(2.0 % + 0.03 mA)
누설 전류 40.0 ~ 399.9 mA	분해능 100 µA · ±(2.0 % + 0.3 mA)
누설 전류 0.400 ~ 3.999 A	분해능 1 mA · ±(2.0 % + 3 mA)
누설 전류 4.00 ~ 39.99 A	분해능 10 mA · ±(2.0 % + 30 mA)
누설 전류 측정 조건	자동 레인지, 50/60 Hz, True-rms, 파고율 3 이하
주파수 범위 · 필터	40 Hz ~ 1 kHz (필터 끔) · 40 ~ 70 Hz (필터 켬)
디스플레이 · 갱신 속도	LCD 9999 count · 초당 4회
과부하 표시	OL
데이터 로깅	최소 32,760개 측정값 · 간격 1초 ~ 59분 59초
도체 지름	약 40 mm
대지 최대 전압	1000 V
안전 규격	IEC/EN 61010-2-032 CAT IV 600 V / CAT III 1000 V · 오염도 2
관련 측정 규격	IEC/EN 61557-5 (접지 저항), 61557-13 (누설 전류 클램프 Class 2, 30 A/m 이하), 61557-16
보호 등급	IP30 (측정턱을 닫은 상태, IEC/EN 60529)
전원 · 배터리 수명	AA 알칼리(IEC/EN LR6) 4개 · 15시간 초과(접지 저항 측정 모드, 백라이트와 RF 끔)
작동 온도 · 보관 온도	-10 ~ +50 °C · -20 ~ +60 °C
작동 습도	결로 없음, 10 ~ 30 °C 90 % RH 이하 · 30 ~ 40 °C 75 % RH 이하 · 40 ~ 50 °C 45 % RH 이하
고도	작동 2000 m · 보관 12 000 m
기준 온도 · 온도 계수	23 ± 5 °C · 규정 정확도의 0.15 %/°C (18 °C 미만 또는 28 °C 초과)
크기 (L × W × H) · 무게	283 × 105 × 48 mm · 880 g
보증	1년

활용 분야

접지봉을 박기 어려운
점검 현장

병렬 접지 점검 — 병렬 접지를 끊지 않고 접지 루프 저항을 점검합니다.
건물 내부 접지 — 접지봉을 놓기 어려운 건물 안과 포장된 바닥에서 접지 상태를 확인합니다.
누설 전류 진단 — 접지 시스템을 분리하지 않고 접지선의 AC 누설 전류를 찾습니다.
주기 점검 기록 — 간격을 정해 측정값을 기록해 설비의 접지 상태 변화를 추적합니다.

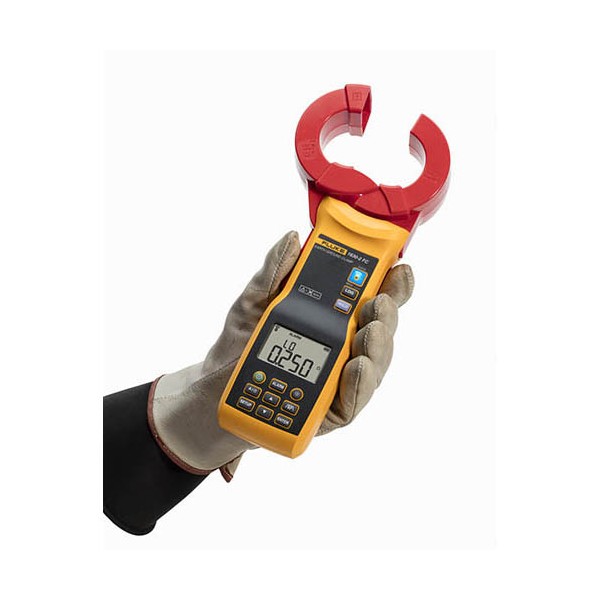

장갑 낀 손으로 접지 클램프를 잡고 사용하는 모습

선택 가이드

접지 클램프와
접지저항계 구분

이럴 때 (현장 조건)	권장 모델	선택 이유
접지봉을 박을 수 없고 루프 저항만 필요할 때	Fluke 1630-2 FC	클램프만 접지 도체에 물리면 되므로 접지봉 없이 루프 저항을 바로 측정합니다.
AC 누설 전류를 함께 측정할 때	Fluke 1630-2 FC	0.200 mA ~ 39.99 A 누설 전류 측정과 필터를 갖춰 누전 원인을 좁힐 수 있습니다.
토양 저항률이나 전위강하 측정이 필요할 때	Fluke 1623-2	4극 전위강하법과 토양 저항률 측정을 수행합니다.
노이즈가 큰 현장에서 전위강하 측정이 필요할 때	Fluke 1625-2	AFC가 간섭이 적은 측정 주파수를 골라 줍니다.

구성·옵션

1630-2 FC 기본 구성

구분	품목	비고
본체	Fluke 1630-2 FC 접지 클램프	(주)테솔 상품코드 1997
기본 구성	하드 케이스	본체와 함께
기본 구성	루프 저항 표준기	본체와 함께
기본 구성	AA 배터리 4개	본체와 함께
기본 구성	안전 정보 안내서 · 빠른 참조 안내서	본체와 함께

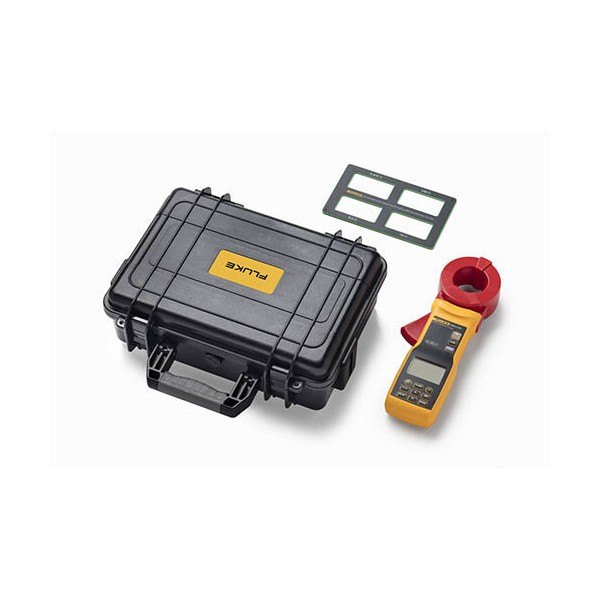

접지 클램프 본체와 하드케이스 등 구성품

접지 클램프와 함께 보는
Fluke 접지저항계

1630-2 FC로 접지봉 없이 접지 저항을 측정할 수 있습니까?
네, 측정할 수 있습니다. 클램프를 접지 도체에 걸어 접지 루프 저항을 읽으므로 보조 접지봉을 박거나 병렬 접지를 끊지 않아도 됩니다.
접지 루프가 만들어지지 않는 곳에서도 측정할 수 있습니까?
아닙니다. 단독 접지극처럼 루프가 형성되지 않는 접지는 측정할 수 없으므로 1623-2나 1625-2의 전위강하법을 적용하세요.
1630-2 FC에 교정 성적서가 함께 제공됩니까?
아닙니다. 교정된 상태로 출하되지만 추적 가능한 교정 성적서가 동봉되지는 않습니다. 성적서가 필요하면 교정 상담에서 따로 안내받으세요.
측정값은 몇 개까지 저장됩니까?
32,760개 이상 저장됩니다. 1초부터 59분 59초까지 정한 간격으로 자동 기록되므로 장시간 모니터링에 적합합니다.

Fluke 1630-2FC 접지 클램프

접지봉을 박지 않고
루프 저항을 재는 접지 클램프
