Fluke 1663 다기능 설치 테스터

견적 받기

Fluke 국내 공식 대리점

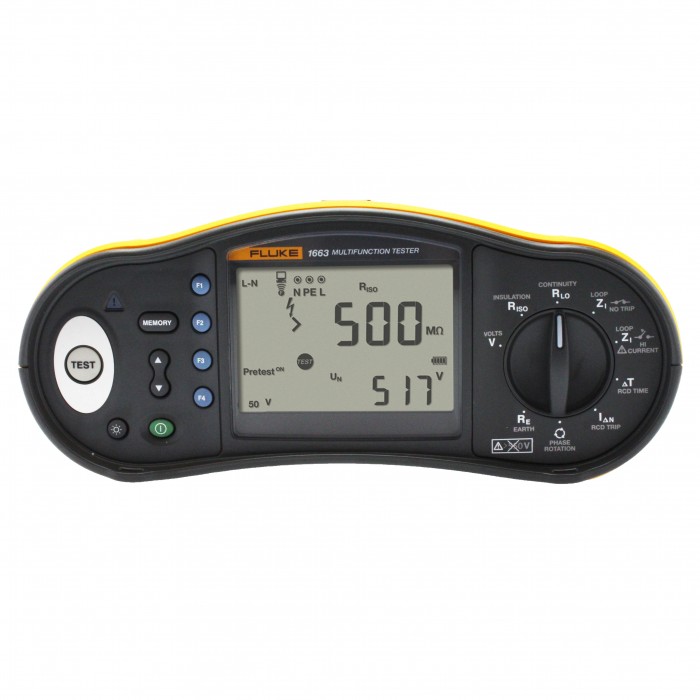

Fluke 1663은 1662의 시험 항목에 접지저항(RE)과 RCD B형 평활 DC 시험, EV 충전기용 RDC-DD·A-EV 보호 시험을 더한 다기능 설치 테스터(Multifunction Installation Tester)입니다. 충전 설비와 분전반의 설치 검사를 이 한 대로 마칠 수 있습니다.

RCD B형 VAR 모드는 6, 60, 200 mA의 시험 전류를 출력해 EV 충전기의 직류 누설 보호 장치를 현장에서 시험합니다. 접지저항은 200 Ω과 2000 Ω 구간을 128 Hz로 측정합니다. 전압, 도통, 절연, 루프·라인 임피던스, 상회전까지 같은 기기로 시험하므로 장비를 바꿔 들 일이 줄어듭니다. (주)테솔이 국내에 공식 공급합니다.

B형

RCD 평활 DC 시험

200 Ω / 2000 Ω

접지저항(RE) 측정 구간

RDC-DD

EV 충전기 보호 시험

1.3 kg

AA 6개 포함 무게

특징

1663의 평활 DC 시험과
접지저항 측정

핵심 특징현장에서 달라지는 점
RCD B형 시험평활 DC 성분에 반응하는 RCD를 B형 기준으로 시험하므로 인버터와 충전 설비 보호 장치의 점검 범위가 넓어집니다.
EV 충전기 시험B형 VAR 모드로 6, 60, 200 mA 시험과 램프 시험을 실행해 RDC-DD 보호 장치의 동작을 확인합니다.
접지저항 측정200 Ω과 2000 Ω 구간으로 접지저항을 측정하므로 별도 접지저항계 없이도 설치 검사를 마칠 수 있습니다.
RCD 자동 시퀀스RCD 시험 순서를 자동으로 진행해 형식별 반복 시험에 드는 조작 시간이 줄어듭니다.
Z-max 메모리루프 시험의 최대값을 저장해 여러 지점 중 가장 불리한 조건을 곧바로 찾습니다.
TruTest 호환Fluke TruTest 소프트웨어로 시험 결과를 불러와 보고서로 정리할 수 있습니다.

EV 충전기 시험

RDC-DD와
A-EV 시험 방법

RCD B형 VAR 모드는 IEC 62955의 A-EV 또는 RDC-DD 시험에 맞춘 전류를 만듭니다. EV 충전기 보호 장치의 트립 시간 기준은 6 mA에서 10초, 60 mA에서 0.3초, 200 mA에서 0.1초입니다.

램프 시험의 평활 DC 전류 범위는 2 mA 미만에서 6 mA까지이며, 램프는 30초 안에 선형으로 상승합니다. 충전기 사양과 비교하려면 충전기를 분전반에서 분리한 상태에서 시험하세요.

EV 충전기용 RDC-DD 시험 연결

충전기 보호 회로의 RCD 단자에 리드를 연결하고, B형 VAR 모드에서 6, 60, 200 mA를 차례로 선택합니다. 시험 전에는 충전기가 전원 차단 상태인지 먼저 확인하세요.

RCD 시험 조건

RCD 형식별
램프 시험 조건

RCD는 A, AC, B, S, G형을 시험하며, 램프 시험은 정격 전류의 30 ~ 110 %를 10 % 단계로 올립니다. B형은 5 % 단계로 20 ~ 210 % 범위를 시험하고, EN 61008-1이 규정한 트립 범위는 50 ~ 200 %입니다.

작동 시간 시험은 10, 30, 100, 300, 500, 1000 mA(VAR)와 ×½, ×1, ×5 승수를 조합하며 1000 mA는 AC형 전용이고 VAR 모드는 B형에서 사용할 수 없습니다. G형은 300 ms, S형은 500 ms씩 단계에 머무르며 정확도는 ±5 %입니다.

접지저항과 교정

접지저항 측정과
교정 관리

접지저항(RE)은 200 Ω 구간에서 0.1 Ω, 2000 Ω 구간에서 1 Ω 분해능으로 읽고, 측정 주파수는 128 Hz, 출력 전압은 25 V입니다. 접지 점검 결과는 시험기의 교정 상태에 좌우되므로 주기적으로 지시값을 대조하세요. 1663 교정은 (주)테솔에 문의해 주시면 KOLAS 인정 범위 안에서 교정 방법과 주기를 안내해 드립니다.

사용 방법

Fluke 1663
TruTest로 시험 결과 옮기는 순서

Fluke 1663의 시험 결과는 Windows용 Fluke TruTest 소프트웨어로 PC에 불러와 고객·현장별로 정리하고 보고서를 작성합니다. TruTest는 1662, 1663, 1664 FC 등 Fluke 설치 테스터와 함께 사용합니다.

소프트웨어·도구하는 일
Fluke TruTest Software계측기에서 측정 결과 읽기, 고객·현장 트리로 데이터 관리, 수동 데이터 입력
TruTest 보고서DIN VDE 0701-0702, ÖVE/ÖNORM E 8701, SNR 462638, NEN3140 등 지역별 보고서와 사용자 보고서 작성
IR189USB 케이블PC 연결 케이블(1663 TruTest 키트 구성품)

처음 연결하는 순서

순서할 일
1PC가 Windows 10/11(권장), 4 GB RAM(64bit 기준), 2 GB 여유 공간, 1366 × 768 이상 해상도, .NET Framework 4.6.1 이상을 갖췄는지 확인하세요.
2Fluke 소프트웨어 다운로드 페이지에서 TruTest 설치 파일(.zip)을 받고, 실행 중인 프로그램을 닫은 뒤 .exe를 실행해 화면 안내대로 설치합니다.
3TruTest를 처음 실행하면 License 마법사가 열리므로 화면 안내에 따라 활성화를 마치세요.
41663을 USB 케이블(TruTest 키트의 IR189USB 등)로 PC에 연결합니다.
5TruTest에서 계측기 데이터를 읽어 들이고, 가져온 결과를 고객·현장 트리에 배정한 뒤 보고서를 작성하세요.

Fluke DMS나 Beha-Amprobe ES Control에서 쓰던 데이터베이스를 TruTest로 변환하려면 Microsoft Access Runtime 2016이 필요합니다.

사양

1663 RCD B형과
접지저항 상세 사양

항목사양
AC 전압 — 범위 · 분해능500 V · 0.1 V
AC 전압 — 정확도 (45 ~ 66 Hz)0.8 % + 3
AC 전압 — 입력 임피던스 · 과부하 보호360 kΩ · 660 V rms
도통 (RLO) — 범위(자동)20 Ω / 200 Ω / 2000 Ω
도통 — 분해능0.01 Ω / 0.1 Ω / 1 Ω
도통 — 개방 회로 전압4 V 초과
도통 시험 입력L-N, N-PE
절연저항 (RISO) — 시험 전압100 V / 250 V / 500 V / 1000 V
절연저항 — 시험 전압 정확도(정격 시험 전류에서)+10 %, -0 %
루프·라인 임피던스 (ZI) — 범위10 Ω(고전류 mΩ 모드) / 20 Ω / 200 Ω / 2000 Ω
루프·라인 임피던스 — 분해능0.001 Ω / 0.01 Ω / 0.1 Ω / 1 Ω
PSC/PEFC — 범위 · 분해능1000 A / 10 kA (50 kA) · 1 A / 0.1 kA
PSC/PEFC — 계산PEFC = 측정 전원 전압 ÷ 측정 루프(L-PE) 저항, PSC = 측정 전원 전압 ÷ 측정 라인(L-N) 저항
접지저항 (RE) — 범위 · 분해능200 Ω · 0.1 Ω / 2000 Ω · 1 Ω
접지저항 — 측정 주파수 · 출력 전압128 Hz · 25 V
RCD 시험 형식A형 · AC형 · B형(평활 DC) · S형(시간 지연) · G형(일반, 무지연)
RCD 작동 시간 (ΔT) — 정격 전류10 / 30 / 100 / 300 / 500 / 1000 mA (VAR) · 10 / 30 / 100 mA
RCD 작동 시간 — 승수×½, ×1 / ×5
RCD 작동 시간 — 제한1000 mA는 AC형 전용 · VAR 모드에서 A형 최대 700 mA · B형은 VAR 모드 사용 불가
VAR 모드 B형 시험 전류6, 60, 200 mA (IEC 62955의 A-EV·RDC-DD 대응)
EV / RDC-DD 트립 시간6 mA 10초 · 60 mA 0.3초 · 200 mA 0.1초
RCD 램프 시험 (IΔN) — 전류 범위정격 전류의 30 ~ 110 % · 평활 DC 2 mA 미만 ~ 6 mA
RCD 램프 시험 — 확대 범위A형 IΔN 10 mA 초과 30 ~ 150 % · A형 IΔN 10 mA 30 ~ 210 % · B형 20 ~ 210 %
RCD 램프 시험 — 단계 · 램프 시간10 % IΔN (B형 5 %) · 30초 안에 선형 상승
RCD 램프 시험 — 체류 시간G형 300 ms/단계 · S형 500 ms/단계
RCD 램프 시험 — 정확도±5 %
EN 61008-1 규정 트립 전류 범위AC형 50 ~ 100 % · A형(10 mA 초과) 35 ~ 140 % · A형(10 mA 이하) 35 ~ 200 % · B형 50 ~ 200 %
자동 시작 · 자가 시험RCD·루프 시험 자동 시작(켜기·끄기 전환) 및 자가 시험
Z-max 메모리루프 시험의 최대값 기록
보상제로 어댑터로 시험 리드와 전원 코드 보상
극성 시험극성 확인으로 N선 단선 검출
모터 권선 점검도통 시험
상회전 표시위상 시퀀스 표시기
소프트웨어Fluke TruTest 호환
크기 (L × W × H)10 × 25 × 12.5 cm
무게1.3 kg(배터리 포함)
배터리AA 6개
보호 등급IP 40
안전EN/IEC 61010-1 · EN/IEC 61010-2-034
과전압 범주CAT III 500 V · CAT IV 300 V
성능 규격EN 61557-1 ~ 7, EN 61557-10

활용 분야

충전 설비와
분전반 점검 현장

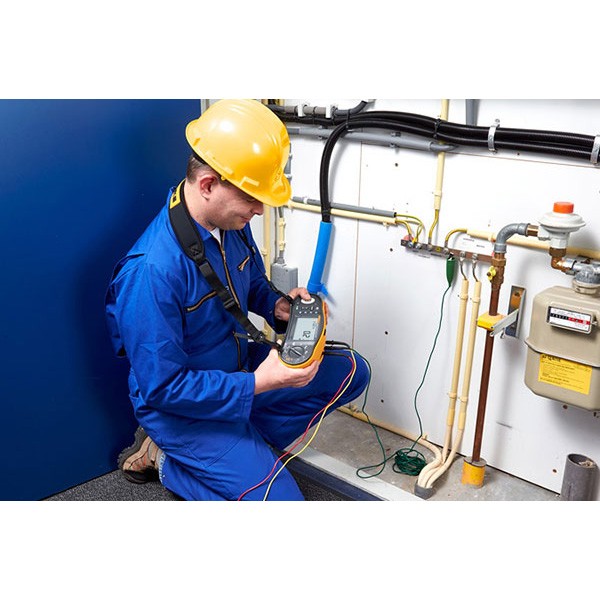

  • EV 충전기 설치 점검 — RCD B형과 RDC-DD 시험으로 충전기 보호 장치를 점검합니다.
  • 접지 설비 점검 — 200 Ω과 2000 Ω 구간으로 접지저항을 측정합니다.
  • RCD 전 형식 시험 — A, AC, B, S, G형 RCD를 한 기기로 시험합니다.
  • 시험 결과 정리 — TruTest 소프트웨어로 결과를 옮겨 보고서를 작성합니다.

선택 가이드

B형 RCD 여부로 고르는
1662·1663

이럴 때 (현장 조건)권장 모델선택 이유
RCD 기본 형식(A · AC · G · S)만 시험할 때Fluke 1662B형·접지저항·EV 충전기 시험이 빠진 대신 절연과 루프 시험 중심이라 기본 설치 검사에 충분합니다.
평활 DC에 반응하는 B형 RCD를 시험할 때Fluke 1663B형 시험을 지원해 평활 DC에 반응하는 RCD까지 점검합니다.
접지저항을 같은 기기로 측정할 때Fluke 1663200 Ω과 2000 Ω 구간의 접지저항 측정을 갖춰 별도 접지저항계가 필요 없습니다.
EV 충전기 보호 장치를 시험할 때Fluke 1663RDC-DD와 A-EV 시험 전류를 출력해 충전기 보호 장치를 현장에서 시험합니다.

구성·옵션

1663 기본 구성

구분품목비고
본체Fluke 1663 다기능 설치 테스터(주)테솔 상품코드 1522372535
기본 구성AA 배터리 6개 (IEC LR6)본체와 함께
기본 구성C1600 휴대용 하드 케이스본체와 함께
기본 구성제로 어댑터 · 전원 코드본체와 함께
기본 구성STD 표준 테스트 리드 세트본체와 함께
기본 구성TP165X 원격 제어 프로브 및 리드본체와 함께
기본 구성안감을 덧댄 휴대 및 웨이스트 스트랩본체와 함께
기본 구성빠른 참조 안내서 · 사용 설명서 CD-ROM본체와 함께
