Fluke 1662 AU 다기능 설치 테스터

MODEL: Fluke 1662 AU
브랜드: FLUKE

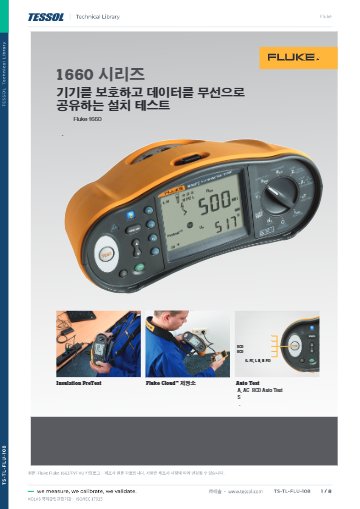

제품 자료: 카탈로그

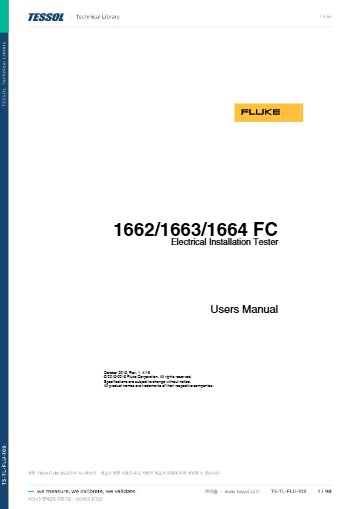

메뉴얼

2024 FLUKE Catalogue

제품문의 구매하기

분전반 준공·정기 검사에
쓰는 다기능 설치 테스터

Fluke 1662 다기능 설치 테스터

견적 받기

Fluke 국내 공식 대리점

Fluke 1662는 절연저항, 도통, 루프·라인 임피던스, PSC/PEFC, RCD(A·AC·G·S형), 상회전 시험을 한 대에 담은 기본형 다기능 설치 테스터(Multifunction Installation Tester)입니다. 분전반과 배선 설비의 준공 검사와 정기 검사에 적합합니다.

시험 전압 100, 250, 500, 1000 V로 절연저항을 시험하고, PSC/PEFC를 10 kA(50 kA)까지 계산해 보호 장치의 차단 능력을 판단하는 근거로 삼을 수 있습니다. 배터리를 포함한 무게가 1.3 kg이라 하루 동안 여러 분전반을 돌며 시험해도 부담이 적습니다. 1662는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 1000 V

절연저항 시험 전압

10 kA (50 kA)

PSC/PEFC 시험 범위

CAT III 500 V

CAT IV 300 V 병행 등급

1.3 kg

AA 6개 포함 무게

특징

1662 한 대로 끝내는
설치 검사 항목

핵심 특징	현장에서 달라지는 점
절연저항 시험	100, 250, 500, 1000 V 가운데 설비 정격에 맞는 시험 전압을 골라 케이블과 모터 권선의 절연을 점검할 수 있습니다.
루프·라인 임피던스	접지 사고 전류와 단락 전류를 계산해 표시하므로 차단기가 제대로 동작할지 현장에서 판정합니다.
RCD 시험	A·AC·G·S형 RCD의 작동 시간과 트립 전류를 측정해 누전 차단 성능을 분전반에서 확인합니다.
자동 RCD 시퀀스	자동 시작으로 RCD와 루프 시험을 이어서 진행하므로 반복 작업의 조작 횟수가 줄어듭니다.
제로 어댑터	시험 리드와 전원 코드의 저항을 보상해 루프 측정 오차를 줄입니다.
상회전 표시기	3상 전원의 상회전을 바로 읽어 모터 결선 오류를 미리 확인할 수 있습니다.

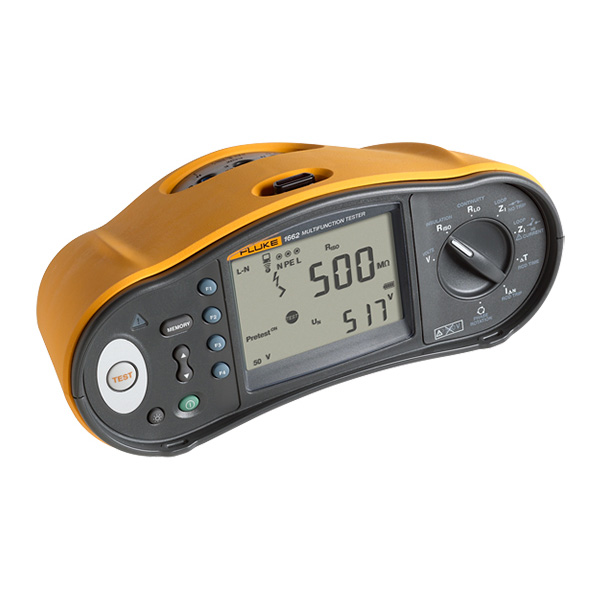

표시창과 로터리 스위치가 보이는 설치 테스터 본체

RCD 시험

1662의 RCD 형식별
시험 설정

RCD 시험은 A, AC, G, S형을 지원하며 정격 전류는 10, 30, 100, 300, 500, 1000 mA 가운데 선택합니다. 1000 mA는 AC형 전용이고, VAR 모드에서 A형은 최대 700 mA까지 시험할 수 있습니다.

램프 시험은 정격 전류의 30 ~ 110 %를 10 % 단계로 올리며, 단계마다 G형은 300 ms, S형은 500 ms씩 머무르고 정확도는 ±5 %입니다. EN 61008-1이 정한 트립 전류 범위는 AC형 50 ~ 100 %, A형 10 mA 초과 35 ~ 140 %, 10 mA 이하 35 ~ 200 %입니다.

RCD 램프 시험 결과 판독

램프 시험에서는 트립 전류가 EN 61008-1 범위 안에 드는지 표시창에서 확인합니다. 범위를 벗어난 RCD는 작동 시간 시험 결과와 함께 보고 교체 여부를 판단하세요.

절연·루프 측정

절연저항과
루프 측정 조건

절연저항 시험은 정격 부하에서 1 mA의 시험 전류를 출력하며 시험 전압 정확도는 +10 %, -0 %입니다. 도통 시험은 20, 200, 2000 Ω 자동 레인지이고 개방 회로 전압이 4 V를 넘으므로 모터 권선의 연속성 점검에도 활용할 수 있습니다.

루프·라인 임피던스는 10 Ω 구간과 고전류 mΩ 모드로 측정하며, PSC/PEFC는 측정한 전원 전압을 루프 또는 라인 저항으로 나누어 계산합니다. Z-max 메모리가 루프 시험의 최대값을 저장하므로 여러 지점을 연속으로 측정할 때 가장 불리한 지점을 바로 찾을 수 있습니다.

교정 관리

정기 교정과
검사 이력

설치 검사 결과는 시험 장비의 교정 상태가 유지될 때 근거가 되므로 교정 주기를 정해 지시값 편차를 기록하세요. EN 61557-1 ~ 7과 10에 대응하는 성능 규격 시험 조건으로 사용할 때 의미가 더 커집니다. 1662의 정기 교정은 (주)테솔이 KOLAS 인정 범위에서 가능한지 먼저 확인해 안내해 드립니다.

사양

1662 절연·루프·RCD
상세 사양

항목	사양
AC 전압 — 범위 · 분해능	500 V · 0.1 V
AC 전압 — 정확도 (45 ~ 66 Hz)	0.8 % + 3
AC 전압 — 입력 임피던스 · 과부하 보호	360 kΩ · 660 V rms
도통 (RLO) — 범위(자동)	20 Ω / 200 Ω / 2000 Ω
도통 — 분해능	0.01 Ω / 0.1 Ω / 1 Ω
도통 — 개방 회로 전압	4 V 초과
절연저항 (RISO) — 시험 전압	100 V / 250 V / 500 V / 1000 V
절연저항 — 시험 전압 정확도(정격 시험 전류에서)	+10 %, -0 %
절연저항 — 시험 전류	정격 부하에서 1 mA
루프·라인 임피던스 (ZI) — 범위	10 Ω · 고전류 mΩ 모드
루프·라인 임피던스 — 분해능	0.01 Ω / 0.1 Ω / 1 Ω
PSC/PEFC — 범위 · 분해능	1000 A / 10 kA (50 kA) · 1 A / 0.1 kA
PSC/PEFC — 계산	PEFC = 측정 전원 전압 ÷ 측정 루프(L-PE) 저항, PSC = 측정 전원 전압 ÷ 측정 라인(L-N) 저항
RCD 시험 형식	A형 · AC형 · G형(일반, 무지연) · S형(시간 지연)
RCD 작동 시간 (ΔT) — 정격 전류	10 / 30 / 100 / 300 / 500 / 1000 mA · VAR / 10 / 30 / 100 mA
RCD 작동 시간 — 승수	×½, ×1 / ×5
RCD 작동 시간 — 제한	1000 mA는 AC형 전용 · VAR 모드에서 A형 최대 700 mA
RCD 램프 시험 (IΔN) — 전류 범위	정격 전류의 30 ~ 110 %
RCD 램프 시험 — 확대 범위	A형 IΔN 10 mA 초과 30 ~ 150 % · A형 IΔN 10 mA 30 ~ 210 %
RCD 램프 시험 — 단계 · 체류 시간	10 % IΔN · G형 300 ms/단계, S형 500 ms/단계
RCD 램프 시험 — 정확도	±5 %
EN 61008-1 규정 트립 전류 범위	AC형 50 ~ 100 % · A형(10 mA 초과) 35 ~ 140 % · A형(10 mA 이하) 35 ~ 200 %
상회전 표시	위상 시퀀스 표시기
루프 시험 메모리	Z-max 메모리
보상	제로 어댑터로 시험 리드와 전원 코드 보상
극성 시험	극성 확인으로 N선 단선 검출
모터 권선 점검	도통 시험
자가 진단	지원
크기 (L × W × H)	10 × 25 × 12.5 cm
무게	1.3 kg(배터리 포함)
배터리	AA 6개
보호 등급	IP 40
안전	EN/IEC 61010-1 · EN/IEC 61010-2-034
과전압 범주	CAT III 500 V · CAT IV 300 V
성능 규격	EN 61557-1 ~ 7, EN 61557-10

활용 분야

배선 설비
검사 현장

설치 검사 — 절연, 도통, 루프 임피던스를 한 번에 시험하고 그 결과로 준공 서류를 작성합니다.
분전반 점검 — RCD 작동 시간과 트립 전류를 분전반에서 시험합니다.
전원 품질 확인 — 전압, 주파수, 상회전을 함께 확인합니다.
모터 권선 점검 — 도통 시험으로 모터 권선의 연속성을 점검합니다.

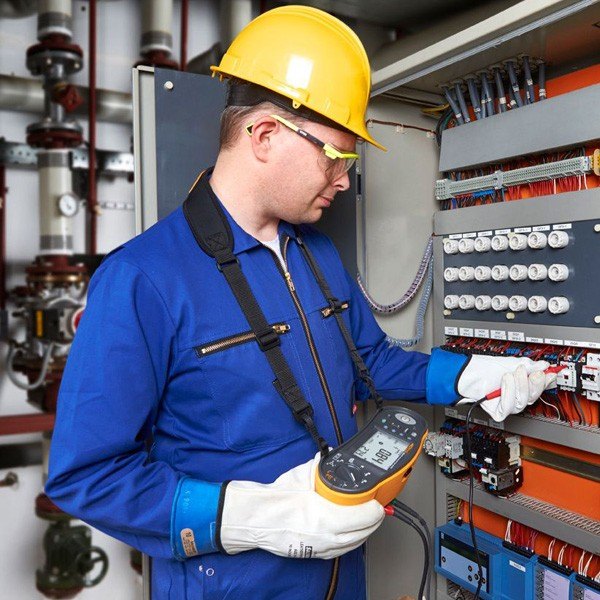

작업자가 배전반에서 테스터를 들고 점검하는 모습

선택 가이드

1662로 충분한 경우와
1663이 필요한 경우

모델	RCD 형식	접지저항 (RE)	EV 충전기 보호 시험
Fluke 1662	A · AC · G · S	해당 없음	해당 없음
Fluke 1663	A · AC · B · S · G	200 Ω / 2000 Ω	RDC-DD · A-EV

구성·옵션

1662 기본 구성과
옵션 소프트웨어

구분	품목	비고
본체	Fluke 1662 다기능 설치 테스터	(주)테솔 상품코드 1522387714
기본 구성	AA 배터리 6개 (IEC LR6)	본체와 함께
기본 구성	C1600 휴대용 하드 케이스	본체와 함께
기본 구성	제로 어댑터 · 전원 코드	본체와 함께
기본 구성	STD 표준 테스트 리드 세트	본체와 함께
기본 구성	TP165X 원격 제어 프로브 및 리드	본체와 함께
기본 구성	안감을 덧댄 휴대 및 웨이스트 스트랩	본체와 함께
기본 구성	빠른 참조 안내서 · 사용 설명서 CD-ROM	본체와 함께
옵션	FlukeView 소프트웨어	별매

1662와 함께 보는
설치 테스터·전기 시험기

1662와 1663은 어떤 시험이 다릅니까?
1663에는 RCD B형, 접지저항(RE), EV 충전기 보호 시험이 추가됩니다. 기본 RCD 형식과 절연·루프 시험이 중심이면 1662로 충분합니다.
1662는 어떤 형식의 RCD를 시험합니까?
A, AC, G, S형을 시험합니다. 평활 DC에 반응하는 B형은 1662 대신 1663에서 시험하세요.
1662는 절연저항을 몇 V까지 시험할 수 있습니까?
최대 1000 V까지 시험합니다. 시험 전압은 100, 250, 500, 1000 V 가운데 설비 정격에 맞게 고르세요.
1662 한글 설명서가 있습니까?
네, 한글 퀵 레퍼런스와 한글 매뉴얼이 있습니다. 시험 절차 교육이 필요한 현장은 이 자료를 먼저 확인하세요.
1662 기본 구성품에는 무엇이 들어 있습니까?
AA 배터리 6개, C1600 하드 케이스, 제로 어댑터, 전원 코드, 표준 테스트 리드 세트, 원격 제어 프로브가 들어 있습니다. FlukeView 소프트웨어는 옵션입니다.
