생산 라인의 배터리 셀을
내부저항으로 선별하는 테스터

Fluke BT5300 시리즈 배터리 테스터

견적 받기

Fluke 국내 공식 대리점

Fluke BT5300 시리즈(BT5310·5311·5320·5321)는 AC 4선식(1 kHz)으로 셀 내부저항(ACR)을 3 mΩ 범위에서 0.1 µΩ 분해능까지 읽고 DC 전압을 6.5·7.5 digit로 측정하는 배터리 테스터(배터리 선별기)입니다. 4.3인치 LCD 본체 한 대로 생산 라인의 셀 선별과 팩 점검을 맡습니다.

스캔 모드는 채널당 약 100 ms로 넘어가며 시험하고, 외장 SW1080 멀티플렉서를 연결하면 256채널까지 늘어나 많은 셀을 한 번 연결로 차례로 시험할 수 있습니다. RS-232C와 LAN을 갖추고 유사 계측기와 명령어 세트가 호환되므로 기존 시험 설비의 제어 프로그램을 그대로 활용할 수 있습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

0.1 µΩ

ACR 최소 분해능 (3 mΩ 범위)

7.5 digit

DC 전압 (BT5320 · 5321)

256채널

SW1080 외장 멀티플렉서

10 ms

초고속 샘플링 (50 Hz)

특징

미세 저항을
안정적으로 읽는 구조

핵심 특징현장에서 달라지는 점
ACR 0.2 % + 6 dgt 정확도셀 내부저항의 미세한 차이가 판정에 반영되므로 같은 로트 안에서 불량 경향이 있는 셀을 조기에 선별합니다.
4단계 샘플링 속도초고속 10 ms부터 저속 200 ms까지 골라 라인 택트 타임과 측정 안정성의 균형을 현장에서 정합니다.
SW9010 루프 설계와전류 영향을 줄이는 특수 루프 구조의 멀티플렉서 카드라 다채널 시험에서도 측정값이 덜 흔들립니다.
선저항 허용 10 Ω · 20 Ω긴 프로브 케이블이나 접촉 저항이 있는 지그에서도 정확도 범위 안에서 측정되어 설비 구성이 자유로워집니다.
High-Z 외함 전위 측정내장 high-Z 모드로 외함 전위를 측정하므로 셀 외함과 단자 사이 절연 상태를 같은 장비에서 점검합니다.
콤퍼레이터와 컨택트 체크양불 판정과 접촉 확인을 본체가 수행하므로 프로브 접촉 불량이 불량 셀로 오판되는 일을 줄입니다.

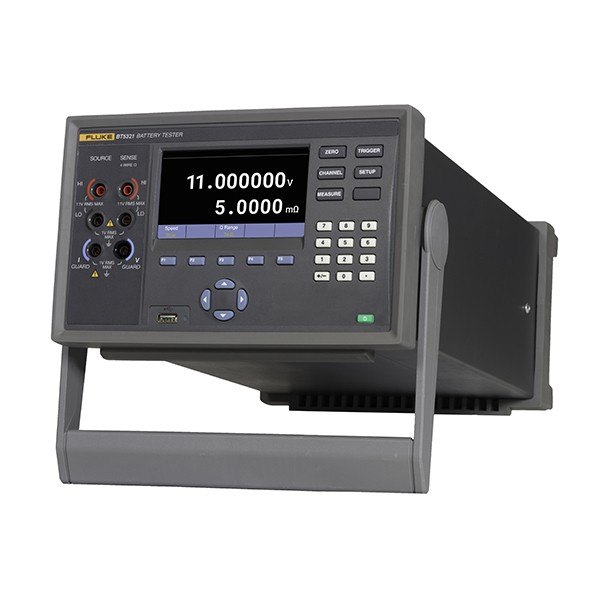

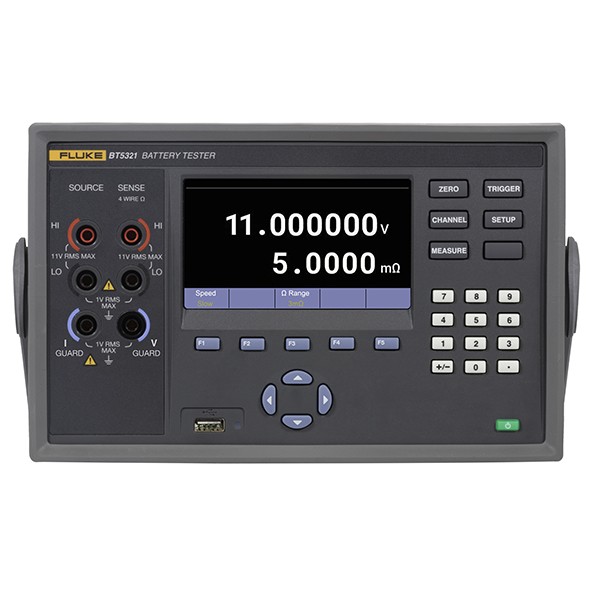

Fluke BT5300 시리즈 - 표시창과 키패드가 보이는 배터리 테스터 본체
표시창과 키패드가 보이는 배터리 테스터 본체

측정 조건

시험 전류와 속도에
따른 오차 해석

3 mΩ 범위의 정확도는 시험 전류에 따라 300 mA에서 0.2 % rdg + 6 dgt, 200 mA에서 0.3 % + 12 dgt, 100 mA에서 0.5 % + 20 dgt입니다. 모두 저속 샘플링 기준이므로, 라인 속도를 높일 때는 아래 추가 오차를 더해 허용 오차를 정하세요.

  • ACR 3 mΩ 범위: 초고속 ±30 dgt, 고속 ±10 dgt, 중속 ±5 dgt 추가.
  • ACR 30 mΩ ~ 10 Ω 범위: 초고속 ±3 dgt, 고속 ±2 dgt, 중속 ±2 dgt 추가.
  • DCV BT5310·5311: 초고속 ±50 µV, 고속 ±30 µV, 중속 ±10 µV 추가. BT5320·5321: 초고속 ±50 µV, 고속 ±20 µV, 중속 ±5 µV 추가.
  • 온도 계수: 18 °C 미만 또는 28 °C 초과에서 ACR (0.05 % rdg + 0.005 % F.S.)/°C, DCV는 모델에 따라 5 ppm 또는 1 ppm rdg + 1 ppm F.S./°C가 적용됩니다.

채널 확장

SW9010 카드와
SW1080 구성

채널은 두 방식으로 늘립니다. BT5311·5321은 본체에 SW9010 카드를 최대 2장(64채널) 장착하고, 전 모델은 외장 SW1080으로 최대 256채널까지 확장합니다. SW1080은 430 × 128 × 260 mm에 9 kg, SW9010은 202 × 26 × 222 mm에 500 g이므로 벤치 적재 높이와 하중을 설계할 때 반영하세요.

SW9010 카드를 장착한 멀티플렉서 구성

BT5311·5321은 본체 내부에 멀티플렉서 카드를 넣으므로 소규모 다채널 시험은 케이블이 단순해집니다. 셀 수가 늘어나면 SW1080을 본체에 연결해 256채널 규모로 확장하고, 채널 수에 스캔 모드의 채널당 약 100 ms를 곱하면 한 사이클의 소요 시간을 가늠할 수 있습니다.

사용 방법

Fluke BT5300 시리즈
RS-232C·LAN 원격 제어 준비

BT5300 시리즈는 RS-232C와 LAN 인터페이스를 갖추고 원격 SCPI 명령으로 제어합니다. 명령어 세트가 시판되는 유사 배터리 테스터와 호환되므로 기존 생산 라인 시험 프로그램에 연결하기 좋습니다.

소프트웨어·도구하는 일
USB-232 직렬 케이블 (기본 구성)PC의 USB 포트와 본체 RS-232C 연결
LAN 포트이더넷으로 시험 PC와 원격 제어
원격 SCPI 명령측정 설정과 측정값 읽기 자동화
SW9010 · SW1080 멀티플렉서SW9010 카드나 SW1080 스위치 메인프레임으로 채널을 늘려 스캔 모드로 순차 시험

처음 연결하는 순서

순서할 일
1기본 구성의 USB-232 직렬 케이블이나 LAN 케이블로 본체와 PC를 연결합니다.
2본체의 원격 인터페이스 설정 메뉴에서 사용할 인터페이스와 통신 조건을 맞추세요.
3시험 프로그램에서 원격 SCPI 명령을 보내 본체를 제어합니다.
4다채널 시험은 SW9010 카드나 SW1080을 연결한 뒤 스캔 모드로 채널을 순차 측정하세요.

스캔 모드는 채널당 평균 약 100 ms로 넘어가므로 채널 수에 맞춰 시험 프로그램의 대기 시간을 정하세요.

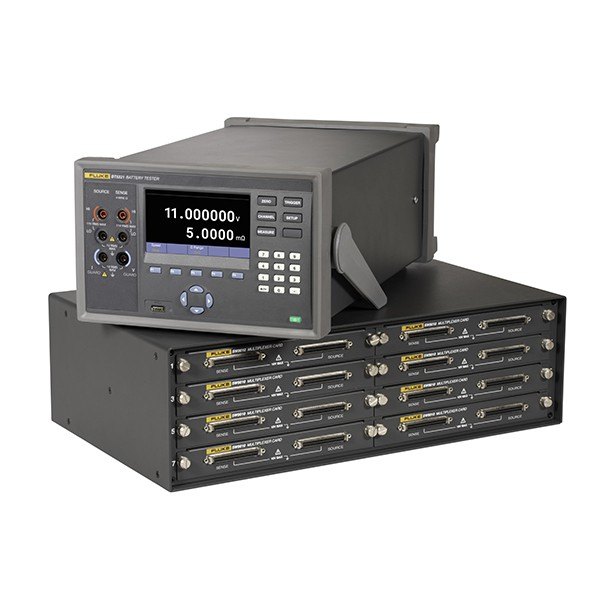

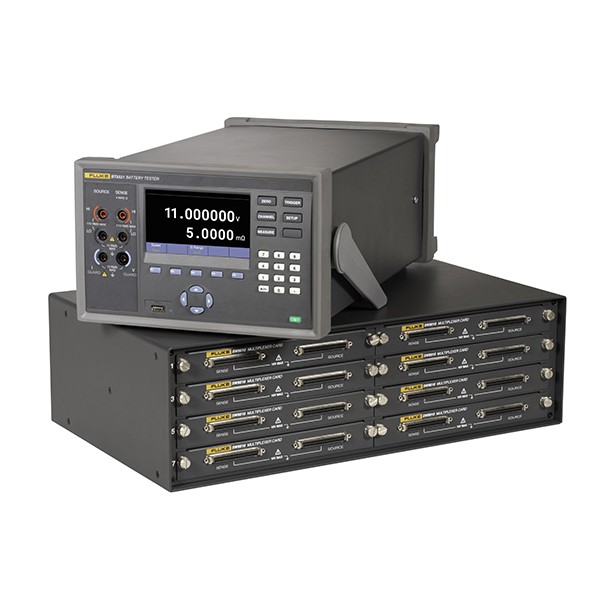

Fluke BT5300 시리즈 - 테스터 본체와 멀티플렉서 유닛을 겹쳐 둔 구성
테스터 본체와 멀티플렉서 유닛을 겹쳐 둔 구성

사양

4개 모델 비교와
공통 측정 사양

항목BT5310BT5311BT5320BT5321
DC 전압 해상도6.5 digit6.5 digit7.5 digit7.5 digit
DCV 최소 분해능10 µV10 µV1 µV1 µV
DCV 최대 표시±11.00000 V±11.00000 V±11.000000 V±11.000000 V
DCV 정확도25 ppm rdg + 50 µV25 ppm rdg + 50 µV18 ppm rdg + 25 µV18 ppm rdg + 25 µV
DCV 샘플링 추가 오차 (초고속 / 고속 / 중속)±50 / ±30 / ±10 µV±50 / ±30 / ±10 µV±50 / ±20 / ±5 µV±50 / ±20 / ±5 µV
DCV 온도 계수 (18 °C 미만 · 28 °C 초과)(5 ppm rdg + 1 ppm F.S.) / °C(5 ppm rdg + 1 ppm F.S.) / °C(1 ppm rdg + 1 ppm F.S.) / °C(1 ppm rdg + 1 ppm F.S.) / °C
내부 SW9010 카드 (최대 2장, 64채널)미지원지원미지원지원
외장 SW1080 (최대 256채널)지원지원지원지원
부품 번호5319188531919553192065319214

시리즈 공통 사양

항목사양
기능ACR · DCV · 외함 전위 측정
측정 방식AC 4선식 (1 kHz ±1 Hz)
ACR 범위3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 10 Ω
ACR 최대 표시값5.0000 mΩ · 50.000 mΩ · 500.00 mΩ · 5.0000 Ω · 15.000 Ω
ACR 분해능0.1 µΩ · 1 µΩ · 10 µΩ · 100 µΩ · 1 mΩ
측정 전류 (오차 ±10 %)3 mΩ 100 / 200 / 300 mA · 30 mΩ 100 mA · 300 mΩ 10 mA · 3 Ω 1 mA · 10 Ω 1 mA
ACR 정확도0.2 % rdg + 6 dgt (3 mΩ 범위는 300 mA 기준, 200 mA 0.3 % + 12 dgt, 100 mA 0.5 % + 20 dgt)
ACR 샘플링 추가 오차3 mΩ 범위 초고속 ±30 dgt · 고속 ±10 dgt · 중속 ±5 dgt / 30 mΩ ~ 10 Ω 범위 초고속 ±3 dgt · 고속 ±2 dgt · 중속 ±2 dgt
ACR 온도 계수(0.05 % rdg + 0.005 % F.S.) / °C (18 °C 미만 · 28 °C 초과)
응답 시간 (순수 저항)20 ms 미만
정격 입력DC ±11 V
입력 임피던스10 MΩ, High-Z 10 GΩ 초과
허용 선저항 (정확도 내)3 mΩ 범위 10 Ω 이하 · 그 외 범위 20 Ω 이하
샘플링 (50 Hz)초고속 10 ms · 고속 20 ms · 중속 100 ms · 저속 200 ms · 스캔 모드 채널당 약 100 ms
샘플링 (60 Hz)초고속 8.3 ms · 고속 16.7 ms · 중속 83.3 ms · 저속 166.7 ms
트리거내부 / 외부
트리거 지연0 ~ 9.999 s (ON/OFF)
평균값 (Avg)ON/OFF · 2 ~ 16개 샘플
측정값 메모리최대 512세트
기타 기능컨택트 체크 · 콤퍼레이터 (양불 판정)
인터페이스RS-232C · LAN
디스플레이4.3인치 TFT LCD · 480 × 272
정격 전압 · 주파수AC 100 ~ 240 V 자동 선택 · 50/60 Hz
정격 소비 전력60 VA
작동 · 보관 온도0 ~ 40 °C · -10 ~ 50 °C
작동 습도결로 없을 것 · 10 ~ 30 °C 90 % RH 이하 · 30 ~ 40 °C 75 % RH 이하 · 40 ~ 50 °C 45 % RH 이하
작동 고도 · 보관 고도3000 m · 12000 m
크기 (W×H×L)BT5300 본체 216 × 133 × 383 mm · SW1080 430 × 128 × 260 mm · SW9010 202 × 26 × 222 mm
무게BT5300 본체 7.3 kg (SW9010 제외) · SW1080 9 kg · SW9010 500 g
안전 · EMCIEC 61010-1 (오염도 2) · IEC 61326-1 (산업용)
보증BT5300 본체 3년 · SW1080 3년 · SW9010 1년 (릴레이 · 퓨즈 · 커넥터 제외)

활용 분야

셀 생산에서
팩 점검까지

  • 배터리 셀 생산 라인 — ACR과 전압 측정 결과로 셀을 등급별로 나누어 선별합니다.
  • 배터리 팩 점검 — 팩 연결부의 내부저항 변화를 읽어 접촉 불량 구간을 찾습니다.
  • 다채널 시험 설비 — SW1080과 연결해 여러 셀을 순차로 이어서 시험합니다.
  • 측정 기록 관리 — 측정값을 최대 512세트까지 본체에 저장해 로트별로 비교합니다.
  • 벤치 시험 — 샘플링 속도를 바꿔 개발 단계의 측정 조건을 조정합니다.

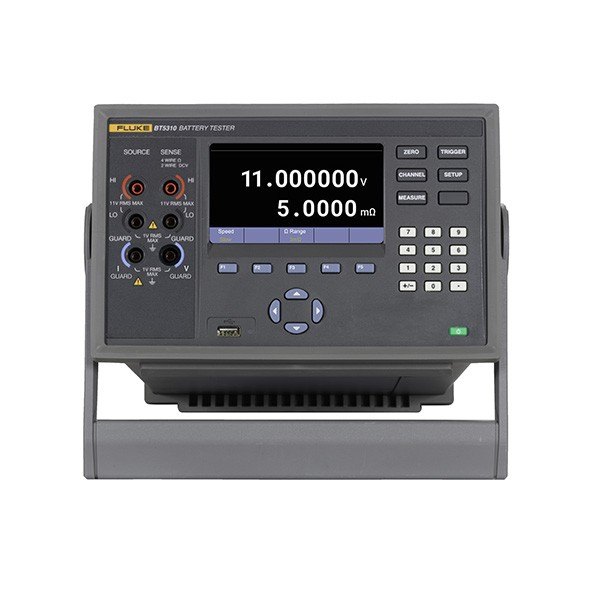

Fluke BT5300 시리즈 - 스탠드를 세운 배터리 테스터 전면
스탠드를 세운 배터리 테스터 전면

선택 가이드

DC 전압 해상도와
채널 규모로 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
DC 전압 6.5 digit이면 충분하고 외장 멀티플렉서로 확장할 때BT5310내부 멀티플렉서가 없는 기본형이며 SW1080으로 256채널까지 확장합니다.
6.5 digit에 본체 내부 64채널이 필요할 때BT5311SW9010 카드를 본체에 최대 2장 장착해 외장 장비 없이 64채널을 구성합니다.
DC 전압을 7.5 digit로 세밀하게 볼 때BT5320DCV 분해능 1 µV, 정확도 18 ppm rdg + 25 µV로 셀 전압의 작은 차이까지 구분합니다.
7.5 digit와 본체 내부 64채널이 모두 필요할 때BT53217.5 digit DC 전압에 SW9010 카드 최대 2장을 더해 정밀 전압 측정과 내부 다채널 시험을 한 본체로 처리합니다.
벤치나 팩 점검 용도로 단순한 배터리 미터가 필요할 때GW Instek GBM-3300 · 3080 · 3100H생산 라인 다채널 선별에는 BT5300, 벤치·팩 점검에는 GBM 시리즈를 검토합니다.

구성·옵션

BT5300 기본 구성과
멀티플렉서 옵션

구분구성비고
기본 구성배터리 테스터 본체 · 전원 코드 · USB-232 직렬 케이블 · 안전 정보 · 교정 보고서전 모델 공통
SW1080외장 스위치 메인프레임외장 채널 확장 최대 256채널
SW9010멀티플렉서 카드BT5311 · 5321 내부 장착 최대 2장

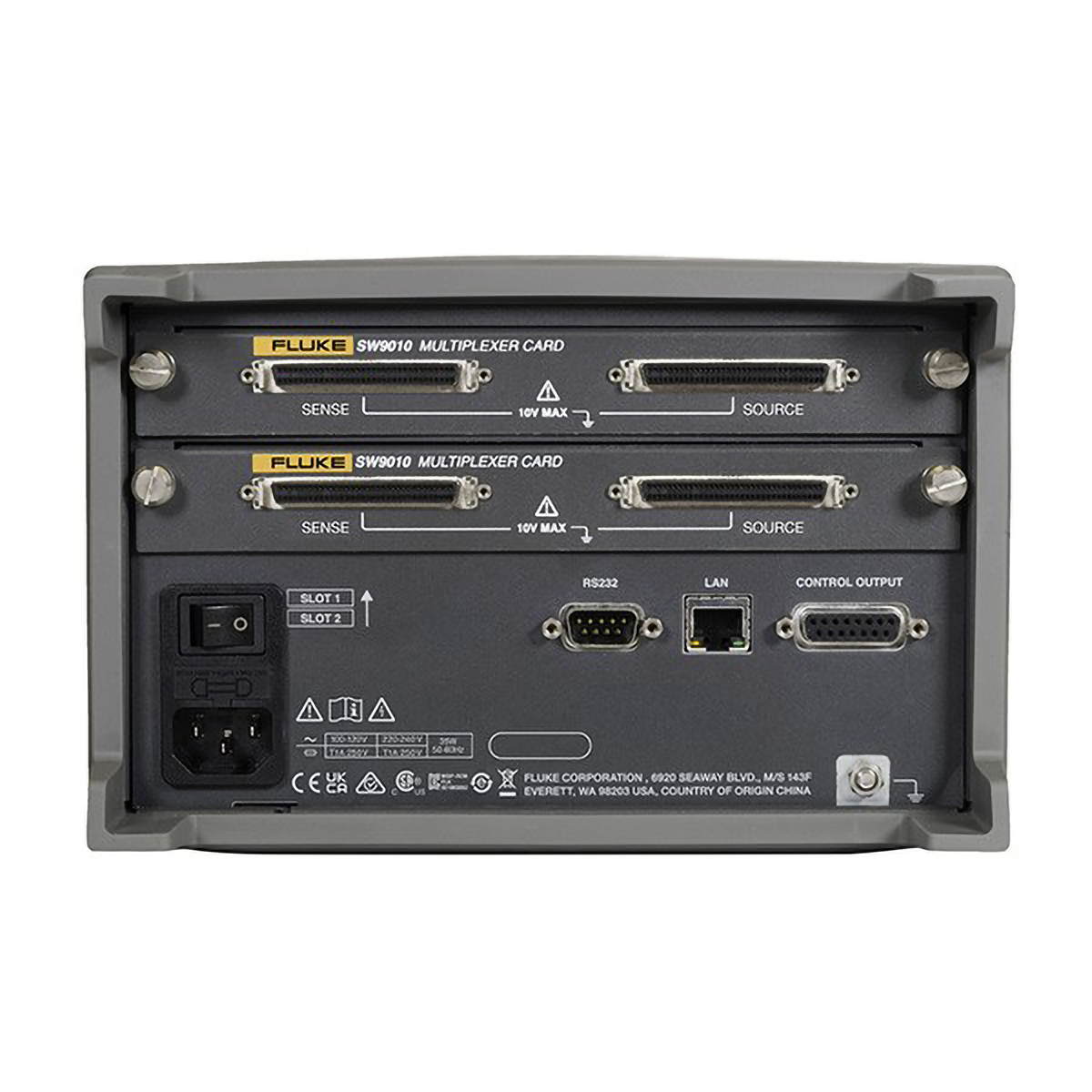

Fluke BT5300 시리즈 - 멀티플렉서 카드와 통신 포트가 보이는 후면
