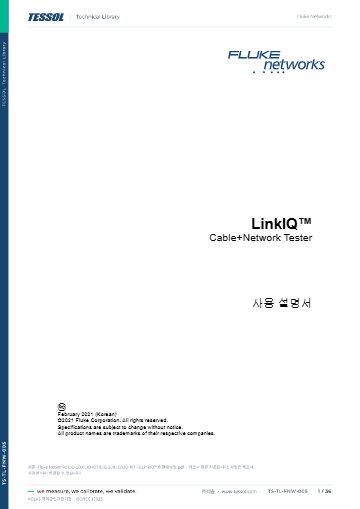

제품 자료: LinkIQ™ 한글매뉴얼

제품문의 구매하기

케이블 불량과 스위치 설정을
현장에서 구분하는 테스터

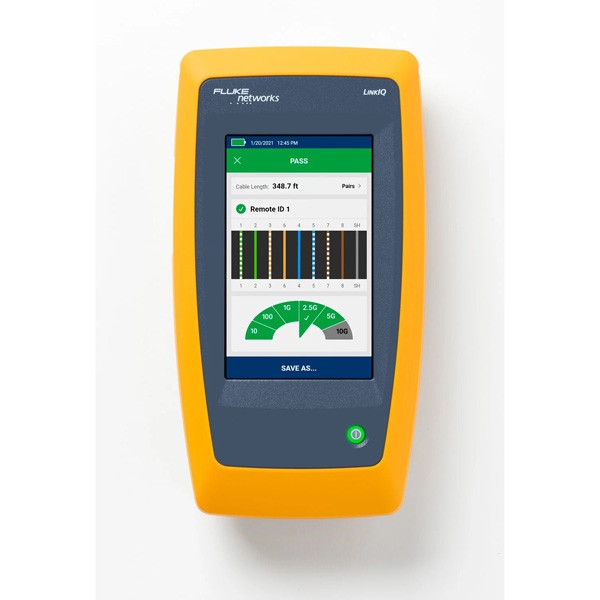

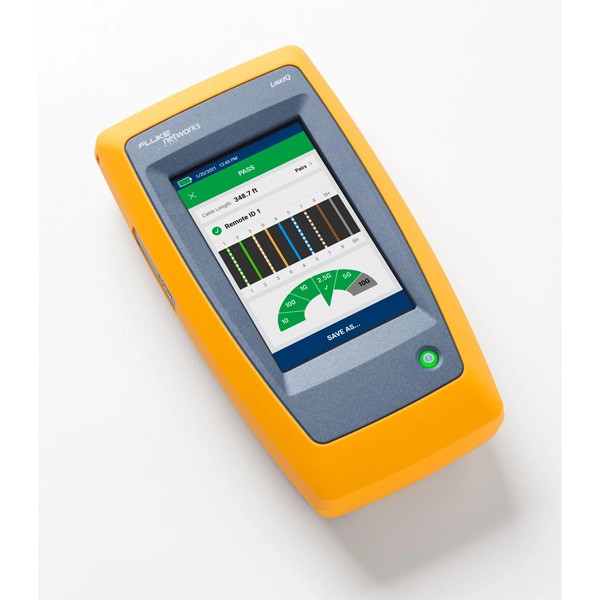

Fluke Networks LinkIQ 케이블+네트워크 테스터

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks LinkIQ는 10BASE-T부터 10GBASE-T까지 케이블 성능을 주파수 기반으로 시험하고, 스위치 진단·IP 핑·PoE 부하 시험까지 한 대로 수행하는 케이블+네트워크 테스터(LIQ-100·LIQ-KIT·산업용 이더넷 IE 버전)입니다. 최대 305 m 길이의 배선 품질을 확인합니다.

스위치 쪽에서는 이름, 포트 번호, VLAN, 속도와 이중성을 읽고, PoE는 Class 8(90 W)까지 부하를 걸어 실제로 전력이 공급되는지 시험합니다. 그래서 케이블 불량과 장비 설정 문제를 현장에서 구분할 수 있습니다. 800 × 480 정전식 터치스크린으로 조작하는 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

10GBASE-T

케이블 성능 확인 상한

305 m

시험 가능한 최대 케이블 길이

Class 8 (90 W)

PoE 부하 시험 상한

1,000개

저장 가능한 결과 수

특징

LinkIQ로 케이블과 네트워크를
함께 시험하는 구조

핵심 특징	현장에서 달라지는 점
10BASE-T부터 10GBASE-T까지 자동 시험	배선 등급에 맞는 시험을 자동으로 고르므로 시공 후 성능을 확인할 때 시험 조건을 일일이 설정하지 않아도 됩니다.
결함까지의 거리 표시	최대 305 m 구간에서 단선·단락 지점까지의 길이를 읽어 재시공 구간을 좁힙니다.
와이어 맵과 분할 페어 진단	T568A·T568B 배선 오류와 분할 페어를 한 화면에서 찾아 터미네이션 재작업 범위를 정합니다.
스위치 진단과 IP 핑	스위치 이름·포트·VLAN과 IP·DNS·게이트웨이 응답을 확인하므로, 케이블이 정상일 때 남는 네트워크 설정 문제까지 가려낼 수 있습니다.
PoE 부하 시험	실제 부하를 걸어 전압과 전력을 읽으므로 카메라·AP를 설치하기 전에 급전 여부를 확인할 수 있습니다.
톤 발생과 포트 식별	IntelliTone 호환 디지털 톤과 아날로그 톤, 스위치 포트 점멸로 벽 안 케이블과 연결 포트를 찾습니다.

시험 실무

자동 시험 속도와
PoE 부하 시험 방법

자동 시험은 케이블 길이 70 m 미만에서 6초, 와이어 맵 시험은 120 m 미만에서 1초가 걸립니다. 하루 수백 포트를 시험하는 시공 현장에서도 결과에 이름을 붙여 본체에 최대 1,000개까지 저장하고, LinkWare PC로 옮겨 PDF 보고서를 만들 수 있습니다.

PoE 시험에서는 장비와의 협상 방식까지 확인할 수 있습니다. 하드웨어 협상은 시그니처 저항으로, 소프트웨어 협상은 LLDP/CDP로 확인하며, Class 1부터 8까지 감지한 뒤 부하 전압(V)과 부하 전력(W)을 측정합니다. 지원 표준은 IEEE 802.3af/at/bt입니다.

PoE 부하 시험과 스위치 정보 화면

스위치 포트에 LinkIQ를 연결하면 화면에 스위치 이름, IP 주소, 포트 번호, VLAN, 데이터 속도가 나타나고 PoE를 켜면 감지한 Class와 부하 전력이 이어서 표시됩니다. IP 핑은 대상, DNS 서버, 게이트웨이에 각각 4회 응답 시간을 보여 주고 평균과 유실 횟수도 함께 알려 줍니다.

식별·보고

LinkIQ 톤 발생과
원격 ID 로케이터

IntelliTone 프로브와 호환되는 디지털 톤과 일반 아날로그 프로브용 톤을 모두 발생시키므로 벽 안이나 패널 뒤의 케이블을 찾을 수 있습니다. 원격 ID 로케이터는 최대 7개 포트나 사무실 콘센트를 구분하며, 포트 점멸 기능은 스위치 쪽 연결 포트를 표시등으로 알려 줍니다.

사용 방법

LinkIQ 시험 결과를
USB-C로 LinkWare PC에 가져오기

LinkIQ에 저장한 결과는 USB-C 케이블로 PC의 LinkWare PC 11.1 이상에 가져옵니다. LinkWare PC에서 결과를 관리하고 PDF 보고서를 만듭니다.

소프트웨어·도구	하는 일
LinkWare PC (11.1 이상)	결과 가져오기와 관리, PDF 보고서
Import Connected Tester	연결된 LinkIQ에서 바로 가져오기
Utilities > LinkIQ > Software version	가져오기가 안 될 때 LinkIQ에 접속하는 메뉴

처음 연결하는 순서

순서	할 일
1	PC에 LinkWare PC 11.1 이상을 설치하고 LinkIQ를 최신 소프트웨어로 갱신합니다.
2	PC에서 VPN이 켜져 있으면 끄세요.
3	LinkIQ를 Home 화면에 두고 동봉된 USB-C 케이블로 PC에 연결합니다.
4	LinkWare PC에서 File > Import From > LinkIQ를 선택하거나 Import Connected Tester를 누르세요.
5	저장된 결과를 가져와 PDF 보고서로 정리합니다.

No Test Data to Import가 나오면 다른 USB 케이블이나 포트로 바꾸고, LinkIQ와 PC, LinkWare PC를 차례로 다시 시작한 뒤 재시도하세요.

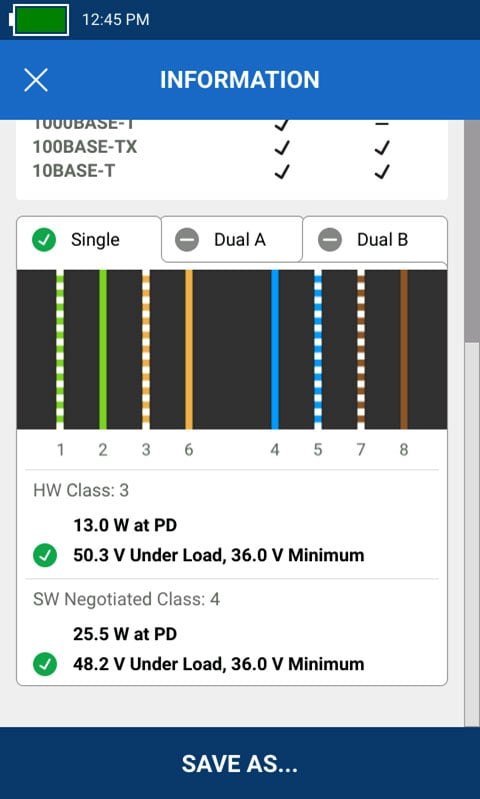

스마트폰 앱의 케이블 배선 결과 화면

사양

LinkIQ 4개 구성 비교와
공통 시험 사양

항목	LIQ-100	LIQ-KIT	LIQ-100-IE	LIQ-KIT-IE
구성	본체	키트	본체 (Industrial Ethernet)	키트 (Industrial Ethernet)
대응 산업용 프로토콜	해당 없음	해당 없음	EtherNet/IP · PROFINET · EtherCAT	EtherNet/IP · PROFINET · EtherCAT
케이블 시험 · 네트워크 진단	지원	지원	지원	지원

시리즈 공통 사양

항목	사양
자동 시험	10GBASE-T · 5GBASE-T · 2.5GBASE-T · 1000BASE-T · 100BASE-TX · 10BASE-T · 배선 맵만
자동 시험 소요 시간	길이 70 m 미만 6초
최대 길이	305 m
테스트 포트	차폐형 8핀 모듈 잭 (RJ45 플러그 사용)
케이블 유형	비차폐·차폐 연선, 2페어 및/또는 4페어
와이어 맵	T568A · T568B 선택, 직선 · 하프 · 풀 크로스오버 설정, 분할 페어 진단, 페어별 길이 기록
와이어 맵 시험 속도	길이 120 m 미만 1초
공칭 전파 속도(NVP)	사용자 설정 가능
원격 ID 로케이터	최대 7개 포트 또는 사무실 콘센트 식별
톤 발생기	IntelliTone 호환 디지털 톤 · 아날로그 톤 생성
포트 식별	스위치 포트 표시등 깜박임
네트워크 진단	LLDP · CDP · FLP · ICMP · DHCP · 스위치 이름 · IP · 포트 · VLAN · 목적지 · 데이터 속도
IP 연결 시험	IPv4/IPv6 주소·DNS·게이트웨이 수동 또는 DHCP 설정, 대상·DNS 서버·게이트웨이 핑(응답 시간 4회, 평균, 유실 횟수)
PoE	IEEE 802.3af/at/bt · Class 1 ~ 8 감지 · 부하 시험 Class 8(90 W)까지
PoE 협상	하드웨어 협상(시그니처 저항) · 소프트웨어 협상(LLDP/CDP)
PoE 측정	부하 전압(V) · 부하 전력(W)
디스플레이	800 × 480 컬러 정전식 멀티터치
사용자 인터페이스 언어	영어 · 독일어 · 프랑스어 · 일본어 · 스페인어 · 태국어 · 번체 중국어 · 간체 중국어 · 한국어 · 러시아어 · 이탈리아어 · 포르투갈어
호스트 인터페이스	USB Type-C
저장	이름이 자동 증가하는 결과 최대 1,000개 · LinkWare PC 리포트
배터리	Li-ion 3.6 V 6400 mAh · 일반 8시간 · 충전 4.5시간 · USB-C 충전 (충전 가능 온도 0 ~ 40 °C)
전원 어댑터	입력 100 ~ 240 VAC ±10 %, 50/60 Hz · 출력 15 VDC 2 A (클래스 II)
크기	8.5 × 4.5 인치
무게	624 g
작동 온도	0 ~ 45 °C
보관 온도	-10 ~ 60 °C
작동 상대 습도	0 ~ 35 °C 90 % 이하 · 35 ~ 45 °C 70 % 이하
작동 고도	4,000 m (AC 어댑터 사용 시 3,200 m)
진동	무작위 2 g · 5 ~ 500 Hz
낙하	1 m, 6면

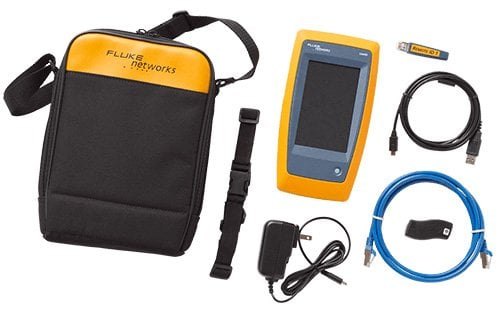

테스터 본체와 휴대용 가방, 케이블 등 구성품

활용 분야

배선 시공과 PoE 장비 설치
LinkIQ 활용 현장

데이터센터·통신실 — 패치 케이블 성능과 스위치 포트 정보를 랙 앞에서 바로 점검합니다.
사무실 배선 설치 — 케이블을 포설한 뒤 등급별 성능을 시험하고 결과를 이름으로 저장합니다.
PoE 장비 설치 — IP 카메라와 무선 AP를 달기 전에 부하 전력이 실제로 공급되는지 확인합니다.
배선 위치 찾기 — 톤을 보내 벽 안과 패널 뒤 케이블의 위치를 찾습니다.
산업용 이더넷 설비 — IE 버전으로 EtherNet/IP·PROFINET·EtherCAT 환경의 배선을 점검합니다.

선택 가이드

LIQ-100·LIQ-KIT·IE 버전
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
본체만으로 케이블과 네트워크를 시험할 때	LIQ-100	본체만으로 구성되어 일반 구내 배선 시험에 맞습니다.
키트 구성으로 한 번에 갖출 때	LIQ-KIT	본체에 키트 구성품을 더한 모델이라 필요한 구성을 한 번에 갖출 수 있습니다.
산업용 이더넷 장비를 다루는 현장일 때	LIQ-100-IE · LIQ-KIT-IE	EtherNet/IP·PROFINET·EtherCAT 환경에 대응하는 Industrial Ethernet 버전입니다.
Wi-Fi 진단까지 한 대로 하고 싶을 때	별도 Wi-Fi 포함 모델	이 구성에는 Wi-Fi가 포함된 모델이 들어 있지 않습니다.

구성·옵션

LinkIQ 구성별 모델과
LinkWare 소프트웨어

모델	구성
LIQ-100	본체
LIQ-KIT	키트
LIQ-100-IE · LIQ-KIT-IE	Industrial Ethernet 버전 (EtherNet/IP · PROFINET · EtherCAT)
LinkWare PC	결과 관리와 PDF 보고서 작성, 펌웨어·보고 갱신

LinkIQ와 함께 보는
배선 시험 장비

LinkIQ는 어떤 속도까지 시험합니까?
10BASE-T부터 10GBASE-T까지 케이블 성능을 시험합니다. 최대 길이는 305 m이며 5GBASE-T와 2.5GBASE-T도 자동 시험에 포함됩니다.
LinkIQ를 산업용 이더넷에서도 사용할 수 있습니까?
네, Industrial Ethernet 버전인 LIQ-100-IE와 LIQ-KIT-IE가 따로 있습니다. EtherNet/IP, PROFINET, EtherCAT 환경의 배선을 점검합니다.
한글 화면과 자료가 있습니까?
네, 사용자 인터페이스 언어에 한국어가 들어 있고 한글 사용 설명서도 마련되어 있습니다.
LinkIQ는 Wi-Fi 진단도 지원합니까?
아닙니다. 이 구성에는 Wi-Fi 진단이 포함되어 있지 않으며, 유선 케이블 시험과 스위치·PoE 진단에 사용하는 테스터입니다.
배터리는 얼마나 사용할 수 있습니까?
일반적으로 8시간 사용할 수 있고 충전에는 4.5시간이 걸립니다. USB-C 포트로 충전하며 펌웨어 갱신도 같은 포트로 합니다.
