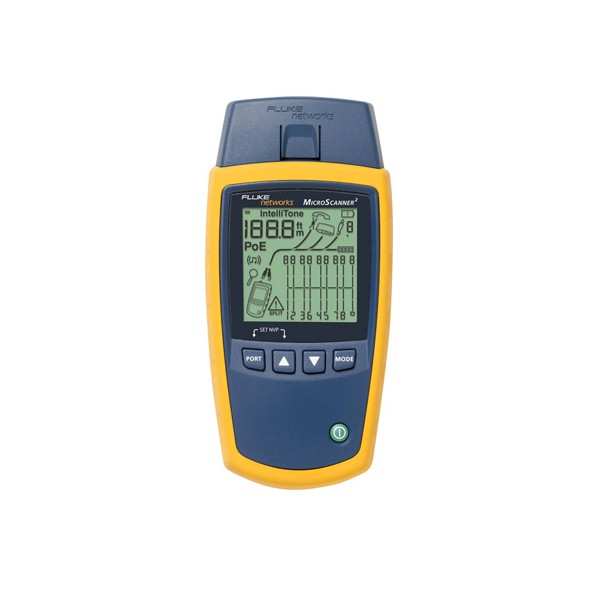

Fluke Networks Microscanner™ 케이블 검사기

Fluke Networks Microscanner™ 케이블 검사기

MODEL
MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT
브랜드
FLUKE NETWORKS
제품문의 구매하기

배선 맵과 길이를 한 화면에서
확인하는 케이블 베리파이어

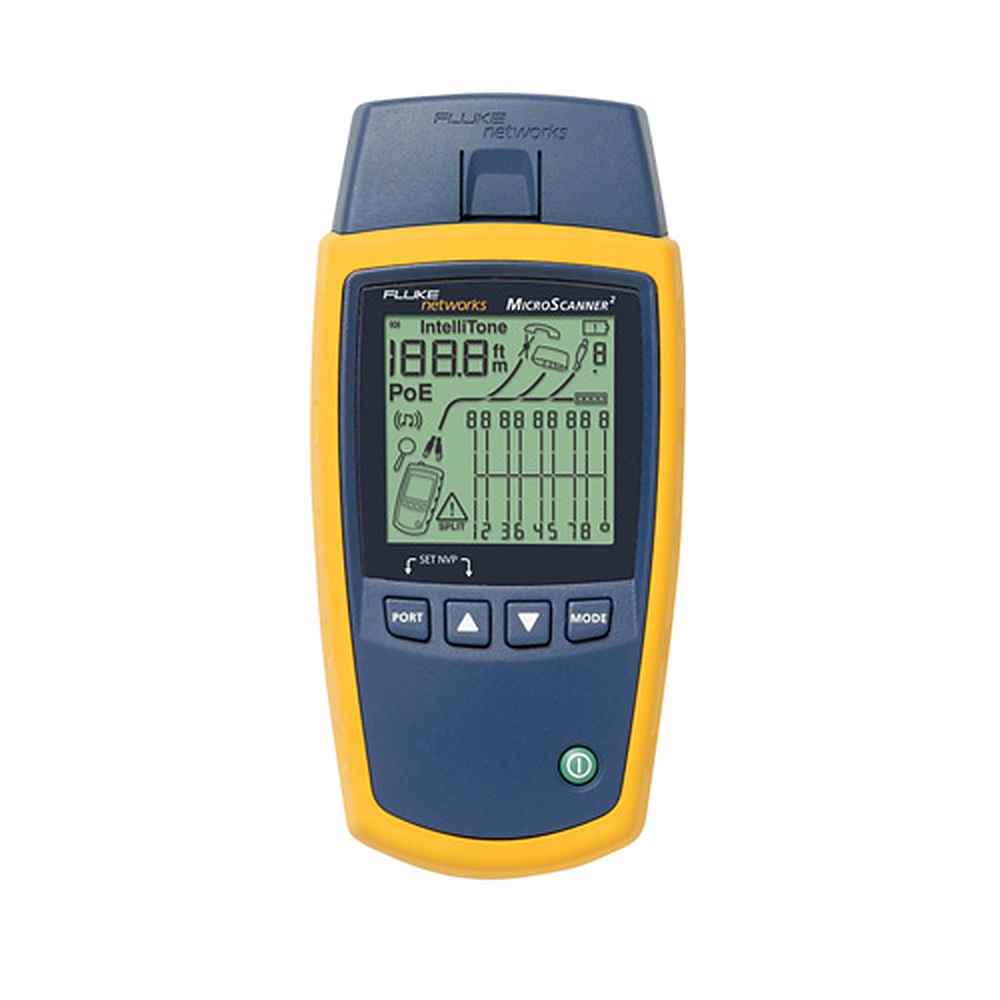

Fluke Networks MicroScanner2 케이블 베리파이어

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks MicroScanner2는 RJ11, RJ45, 동축 포트를 내장해 배선 맵과 케이블 길이, 케이블 ID, 고장 지점까지의 거리를 한 화면에 보여 주는 핸드헬드 케이블 베리파이어(Cable Verifier)입니다. 설치 직후 연결 상태를 바로 점검할 수 있습니다.

길이는 최대 460 m까지 0.3 m 분해능으로 읽고, AA 알칼리 배터리 2개로 일반 20시간 동작합니다. 배터리를 넣은 무게가 300 g이라 공구 주머니에 넣고 다니기 편합니다. 어댑터 없이 세 종류의 케이블을 시험하는 이 베리파이어는 (주)테솔이 국내에 공식 공급합니다.

460 m

길이 측정 범위

0.3 m

길이 분해능

10 / 100 / 1000

포트 광고 속도 Mbps

20시간

AA 2개 일반 사용

특징

MicroScanner2 한 대로
확인하는 배선 상태

핵심 특징현장에서 달라지는 점
그래픽 배선 맵단선, 단락, 오배선, 스플릿 페어를 그림으로 보여 주므로 어느 가닥이 잘못 연결되었는지 화면에서 곧바로 읽습니다.
길이와 고장 거리케이블 길이와 결함까지의 거리를 함께 표시해 불량 구간을 재시공할 위치를 좁힙니다.
케이블 ID원격 식별자를 케이블 끝에 꽂아 두면 여러 가닥이 섞인 다발에서도 각 케이블을 구분해 표시합니다.
아날로그·디지털 토닝벽 속이나 다발 안에서 목표 케이블을 찾는 작업까지 같은 장비로 이어서 할 수 있습니다.
PoE 장비 검출포트에 연결된 802.3af 장비를 검출해 스위치 쪽 PoE 설정을 점검할 때 사용합니다.
포트 속도 확인10/100/1000 Mbps 광고 속도를 읽어 스위치 포트가 기대한 속도로 협상하는지 확인합니다.
어댑터 없는 다종 케이블RJ11, RJ45, 동축을 내장 포트로 바로 시험하므로 케이블 종류가 바뀌어도 부속품을 갈아 끼우지 않습니다.
대형 LCD밝은 야외와 어두운 실내 모두에서 화면이 선명해 단자함 안쪽에서도 값을 읽을 수 있습니다.

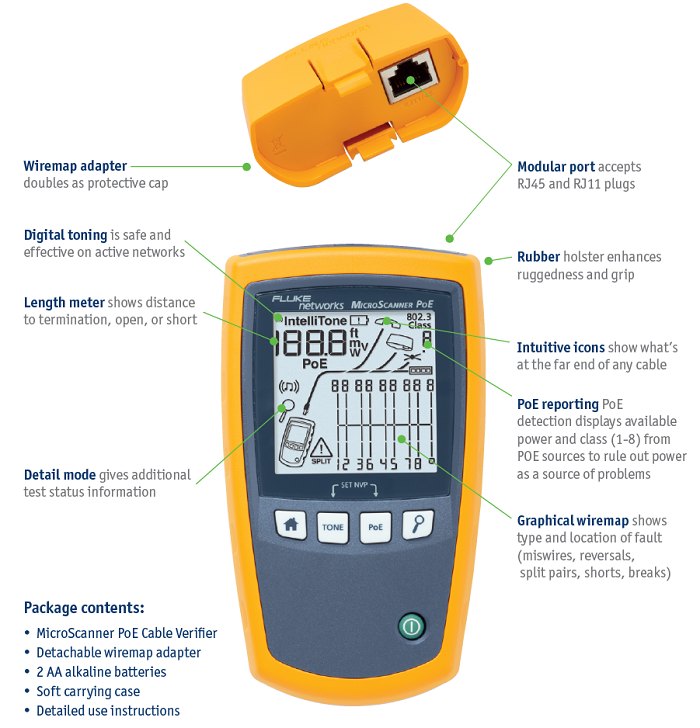

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 케이블 검사기 본체와 분리형 어댑터, 주요 부위 설명
케이블 검사기 본체와 분리형 어댑터, 주요 부위 설명

배선 확인

배선 맵과 고장 거리로
불량 위치 찾기

케이블을 연결하면 가닥마다 연결 상태가 그림으로 나타나고, 단선이나 단락이 있으면 그 지점까지의 거리가 함께 표시됩니다. 길이 정확도는 ±4 % 또는 0.6 m 중 큰 쪽이며 NVP 불확도는 별도로 적용됩니다. 길이 기록은 시공 기준과 대조하는 참고값으로 활용하세요.

화면에서 읽는 배선 맵

단선 결함, 단락, 오배선, 스플릿 페어를 그래픽으로 구분하고, 원격 식별자는 최대 7개까지 구별합니다. 신규 설치 직후 한 번 확인해 두면 인수 단계의 재작업이 줄고, 장애가 생겼을 때는 같은 화면으로 원인 구간을 찾을 수 있습니다.

케이블 찾기

토닝과 원격 식별자로
케이블 구분하기

벽 속이나 패치 패널 뒤의 케이블은 토닝으로 찾습니다. 아날로그와 디지털 토닝을 모두 지원하며, 디지털 토닝용 IntelliTone Pro 200 프로브는 MS2-KIT에 들어 있고 단품은 MT-8200-63A로 따로 갖출 수 있습니다.

  • 원격 식별자 #2–7은 MS2-IDK27 키트로 추가하고, 본체 와이어맵 어댑터가 기본 식별자 역할을 합니다.
  • 동축 RCA·BNC 연결은 CIQ-COAX 어댑터 키트를 더해 보완합니다.
  • 자석 스트랩은 키트 구성에 포함되어 있어 금속 단자함에 붙여 두고 두 손으로 작업할 수 있습니다.

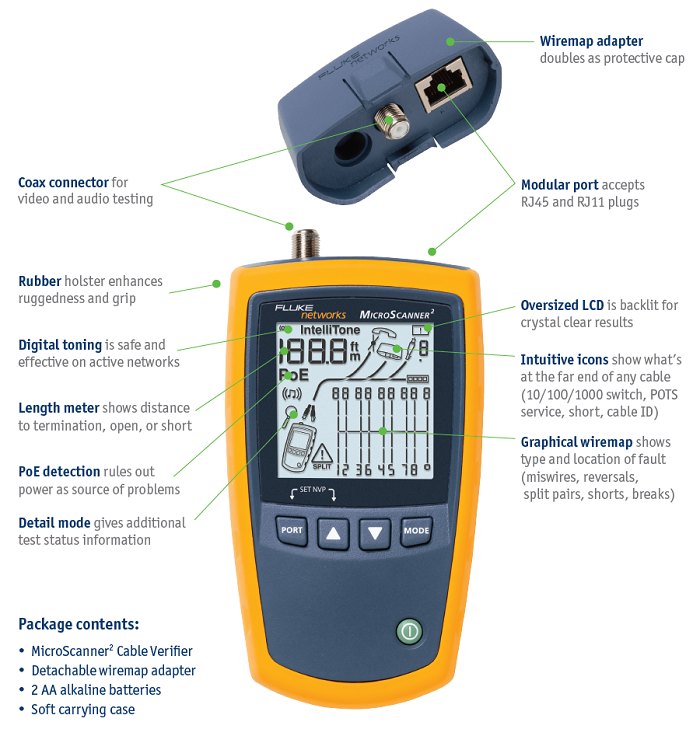

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 동축 커넥터 어댑터가 있는 케이블 검사기와 주요 부위
동축 커넥터 어댑터가 있는 케이블 검사기와 주요 부위

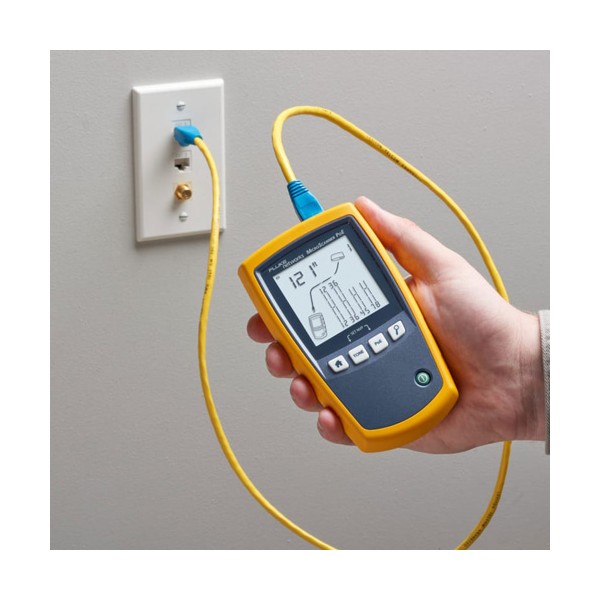

PoE·포트

MS-POE로 확인하는
PoE 장비와 포트 속도

이더넷 포트 검출은 광고 속도 10/100/1000 Mbps를 읽고, PoE 모델은 802.3af 장비의 연결을 검출합니다. MS-POE는 여기에 2.5GBASE-T, 5GBASE-T, 10GBASE-T 포트 검출이 더해지므로, 고속 스위치 포트를 점검하는 현장이라면 PoE 계열이 맞습니다.

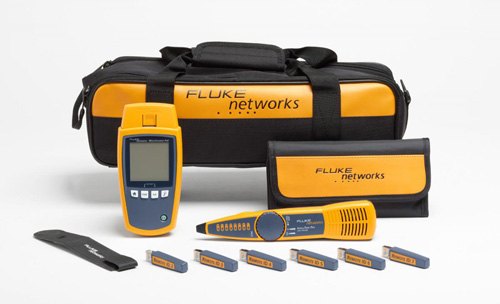

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 검사기 본체와 톤 프로브, 어댑터, 가방 키트 구성품
검사기 본체와 톤 프로브, 어댑터, 가방 키트 구성품

사양

MicroScanner2 4개 구성 비교와
공통 사양

항목MS2-100MS2-KITMS-POEMS-POE-KIT
구분MicroScanner2 기본형MicroScanner2 키트형PoE 기본형PoE 키트형
와이어맵 어댑터기본 어댑터기본 어댑터MS-POE 어댑터MS-POE 어댑터
IntelliTone Pro 200 프로브별매 (MT-8200-63A)포함별매 (MT-8200-63A)포함
원격 식별자 #2–7별매 (MS2-IDK27)포함별매 (MS2-IDK27)포함
패치 코드 · 자석 스트랩미포함포함 (RJ45 · RJ11 · 동축 패치 코드)미포함포함
휴대 케이스휴대 파우치고급 케이스휴대 파우치고급 케이스
포트 검출 (PoE 모델)광고 속도 10 / 100 / 1000 Mbps광고 속도 10 / 100 / 1000 Mbps802.3af 장비, 2.5G · 5G · 10GBASE-T 검출PoE 모델 기준 (MS-POE 구성에 키트 구성품 추가)

시리즈 공통 사양

항목사양
길이 범위 · 분해능460 m (1500 ft) · 0.3 m (1 ft)
길이 정확도 (전형)±4 % 또는 0.6 m(2 ft) 중 큰 쪽 · NVP 불확도 별도
케이블 종류UTP · FTP · SSTP 트위스트 페어 · 동축 75 / 50 / 93 Ω (MicroScanner2)
배선 맵단선 결함 · 단락 · 오배선 · 스플릿 페어 · 원격 식별자 최대 7개
이더넷 포트 검출광고 속도 10 / 100 / 1000 Mbps · PoE 모델은 802.3af 장비 검출
MS-POE 추가 속도2.5GBASE-T · 5GBASE-T · 10GBASE-T 포트 검출 (MS-POE)
전원AA 알칼리 2개 · 일반 20시간
크기 · 무게7.6 × 16.3 × 3.6 cm · 배터리와 배선 맵 어댑터 포함 300 g
토닝아날로그 · 디지털 토닝
원격 식별기선택 사양 (MS2-IDK27)
동작 온도 · 보관 온도0–45 °C · –20 to 60 °C
동작 습도90 % (10–35 °C) · 75 % (35–45 °C)
고도동작 4,000 m · 보관 12,000 m
안전 · EMC · 낙하IEC 61010-1 3판 · IEC 61326-1 · 1 m 낙하

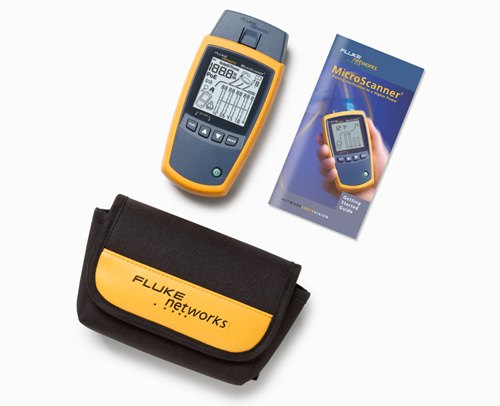

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 검사기 본체와 소프트 케이스, 설명서 구성품
검사기 본체와 소프트 케이스, 설명서 구성품

활용 분야

케이블 베리파이어가
필요한 배선 점검 현장

  • 신규 설치 현장 — 배선을 끝낸 직후 배선 맵과 길이를 확인해 인수 전에 불량을 가려냅니다.
  • 장애 대응 — 단선, 단락, 오배선 위치를 찾아 재결선 지점을 정합니다.
  • PoE 장비 설치 — 802.3af 장비가 포트에 연결되었는지 읽고 장비 쪽 문제를 분리합니다.
  • 케이블 찾기 — 토닝으로 벽 속이나 다발 안의 목표 케이블을 찾아 구분합니다.
  • 통신 단자함 점검 — RJ11, RJ45, 동축 케이블을 한 장비로 차례로 확인합니다.

선택 가이드

작업 범위로 고르는
MicroScanner2 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
배선 맵과 길이만 확인할 때MS2-100기본 와이어맵 어댑터와 파우치로 구성한 기본형이라 배선 확인 위주의 작업에 충분합니다.
케이블 찾기까지 함께 해야 할 때MS2-KITIntelliTone Pro 200 프로브와 원격 식별자 #2–7, 패치 코드, 고급 케이스가 더해집니다.
PoE 장비와 고속 포트까지 확인할 때MS-POE802.3af 장비 검출과 2.5G·5G·10GBASE-T 포트 검출을 더한 PoE 기본형입니다.
PoE 점검과 케이블 찾기를 함께 할 때MS-POE-KITPoE 모델에 프로브, 원격 ID, 패치 코드, 자석 스트랩, 고급 케이스를 묶은 구성입니다.

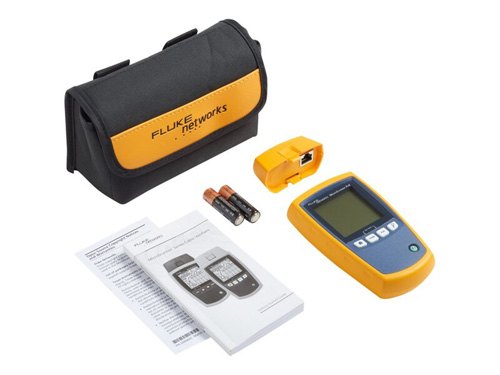

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 검사기 본체와 휴대용 가방, 건전지, 설명서 구성품
검사기 본체와 휴대용 가방, 건전지, 설명서 구성품

구성·옵션

MicroScanner2 구성품과
별매 옵션

품번구성
MS2-100기본 와이어맵 어댑터 · 다국어 시작 가이드 · 배터리 · 휴대 파우치
MS2-KITMS2-100 구성 + IntelliTone Pro 200 프로브 · 원격 식별자 #2–7 · 패치 코드(RJ45 · RJ11 · 동축) · 자석 스트랩 · 고급 케이스
MS-POEMS-POE 와이어맵 어댑터 · 다국어 시작 가이드 · 배터리 · 휴대 파우치
MS-POE-KITMS-POE 구성 + IntelliTone Pro 200 프로브 · 원격 ID #2–7 · 패치 코드 · 자석 스트랩 · 고급 케이스
별매 MT-8200-63AIntelliTone Pro 200 프로브
별매 MS2-IDK27원격 식별자 키트 #2–7
별매 CIQ-COAXRCA · BNC용 동축 어댑터 키트

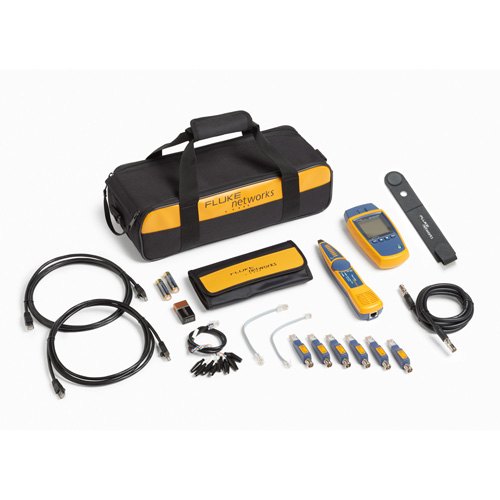

FLUKE NETWORKS MS2-100 / MS2-KIT / MS-POE / MS-POE-KIT - 검사기와 케이블, 어댑터, 휴대용 가방 등 키트 구성품
검사기와 케이블, 어댑터, 휴대용 가방 등 키트 구성품

관련 제품

MicroScanner2와 함께 보는
네트워크 시험 장비
