Fluke Networks FI-1000-KIT FiberInspector Pro 광케이블 파워미터 및 결함위치 파악기
BEST

Fluke Networks FI-1000-KIT FiberInspector Pro 광케이블 파워미터 및 결함위치 파악기

MODEL
FI-1000-KIT
브랜드
FLUKE NETWORKS
제품문의 구매하기

광손실을 재기 전에
오염된 커넥터를 찾는 검사 키트

Fluke Networks FI-1000-KIT 광섬유 단면 검사 키트

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks FI-1000-KIT는 Versiv 시험기에 연결하는 USB 비디오 검사 프로브와 4종 팁 세트로 이루어진 광섬유 커넥터 단면 검사 키트(FiberInspector Pro, 파이버 스코프)입니다. 오염, 파임, 잘림, 긁힘을 IEC 61300-3-35 기준으로 판정하므로 광손실을 측정하기 전에 불량 커넥터를 찾을 수 있습니다.

2M 픽셀 카메라와 청색 LED가 0.5 µm 입자까지 검출하고, 합격·불합격을 1초 안에 화면에 표시합니다. 검사 이미지는 Versiv 시험 결과에 함께 저장되어 단면 상태와 손실 측정값이 한 보고서에 남습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1초

합격·불합격 판정

2M 픽셀

USB 검사 프로브

0.5 µm

최소 검출 입자

425 µm

시야 가로 폭

특징

FI-1000-KIT의
단면 판정과 결과 저장

핵심 특징현장에서 달라지는 점
자동 판정IEC 61300-3-35 기준으로 1초 안에 합격·불합격을 표시하므로 작업자마다 판정이 달라지는 일이 사라집니다.
결함 영역 표시오염, 파임, 잘림, 긁힘 영역을 그래픽으로 표시하고 불합격 결함은 빨간색, 합격 결함은 녹색으로 나타내 청소 여부를 바로 정합니다.
2M 픽셀 카메라와 청색 LED시야 가로 425 µm 안에서 0.5 µm 입자까지 검출하므로 육안으로 보이지 않는 미세 오염도 확인합니다.
Versiv 결과에 저장단면 이미지를 시험 결과와 함께 남겨 설치 기록에 커넥터 상태 증빙이 붙습니다.
본체 전원 공급Versiv 본체에서 전원을 받으므로 별도 어댑터나 배터리를 챙기지 않아도 됩니다.
LinkWare 보고CertiFiber Pro, OptiFiber Pro 결과와 함께 한 보고서로 묶여 제출 자료가 단순해집니다.

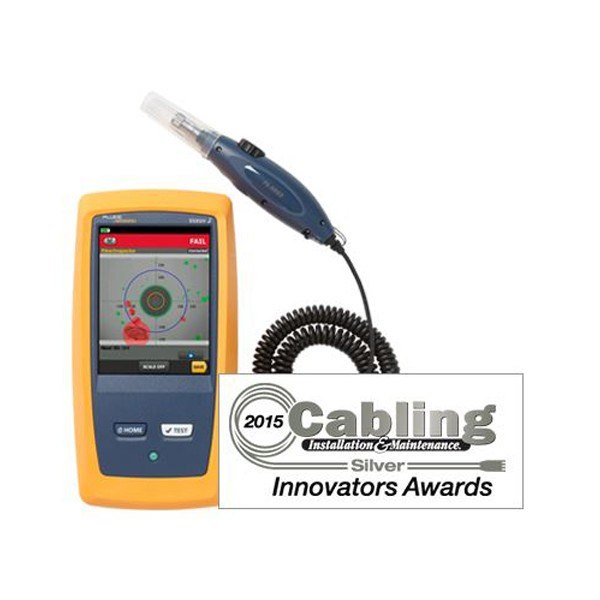

FLUKE NETWORKS FI-1000-KIT - 화면이 켜진 본체와 검사 프로브 연결 모습
화면이 켜진 본체와 검사 프로브 연결 모습

검사 절차

광커넥터 단면 검사와
청소 후 재검사 순서

시험기에 프로브를 연결하고 검사할 커넥터에 맞는 팁을 끼우면 단면이 화면에 표시됩니다. 불합격이면 결함 영역이 표시되므로 청소한 뒤 같은 단면을 다시 검사해 합격을 확인하고, 그다음 손실 측정으로 넘어가세요.

불합격 영역을 표시한 단면 화면

청소 전후의 단면 이미지를 같은 결과에 남기면 어떤 커넥터가 왜 불합격이었는지 보고서에서 다시 확인할 수 있습니다. 팁은 커넥터 종류에 맞는 것을 고르고, 팁 끝이 오염되지 않았는지 먼저 확인하세요.

결과 보고

손실 측정값과 함께
남기는 단면 기록

단면 이미지가 시험 결과에 붙으면 LinkWare로 다른 시험기의 결과와 한 보고서로 묶입니다. 광손실이 기준을 넘은 링크를 다시 점검할 때 단면 이미지를 먼저 확인하면 원인이 커넥터인지 케이블인지 구분하는 시간이 줄어듭니다.

보고서에 묶인 단면과 손실 결과

단일 섬유 커넥터를 모두 검사한 뒤 한 번에 저장하면 링크별 단면 이미지와 합격 여부가 시험 순서대로 정리됩니다. MPO 커넥터를 검사하려면 키트에 들어 있지 않은 MPO 팁을 별도로 갖춰야 합니다.

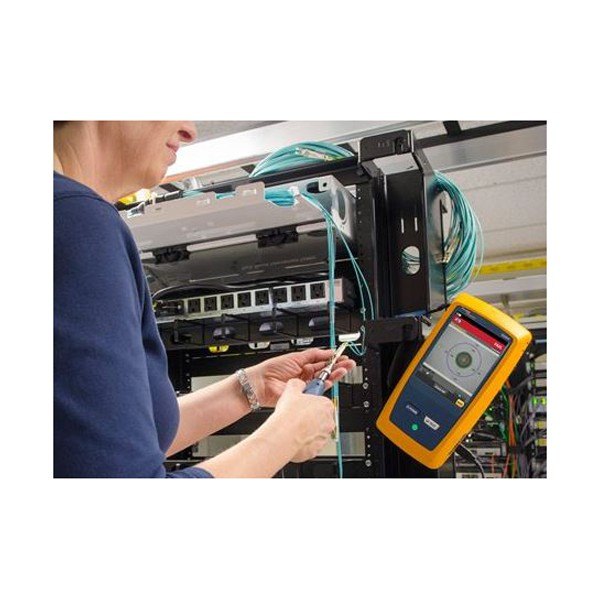

FLUKE NETWORKS FI-1000-KIT - 랙 장비 앞에서 광 커넥터를 점검하는 작업자 모습
랙 장비 앞에서 광 커넥터를 점검하는 작업자 모습

사용 방법

FI-1000-KIT를 Versiv에 연결해
단면 자동 판정하기

FI-1000은 Versiv 본체에 USB로 연결해 쓰는 검사 프로브이며, 판정과 저장은 Versiv의 FiberInspector 시험으로 합니다. 저장한 단면 이미지는 같은 Cable ID의 손실·OTDR 결과와 묶여 LinkWare PC 보고서에 들어갑니다.

소프트웨어·도구하는 일
FiberInspector 시험 (Versiv)IEC 61300-3-35 한도로 단면 자동 판정
ANALYZE (Versiv)이미지 정지와 합격·불합격 분석
LinkWare PC다른 프로젝트에 저장한 단면 이미지 병합과 보고서

처음 연결하는 순서

순서할 일
1Versiv 본체를 최신 소프트웨어로 업데이트하고 FI-1000 프로브를 연결합니다.
2HOME에서 테스트 한도 영역을 누르고 NEW TEST > Test Type > FiberInspector를 선택하세요.
3IEC 61300-3-35 ED.2 MM, SM RL>=45dB, SM RL>=26dB, SM APC 가운데 한도를 고르고 SAVE와 USE SELECTED를 누릅니다.
4커넥터에 맞는 팁을 끼우고 HOME에서 TEST, ANALYZE를 눌러 판정하세요.
5불합격이면 청소 후 다시 ANALYZE로 확인하고, Save를 눌러 Cable ID를 입력해 저장합니다.

단면 이미지를 OLTS나 OTDR 시험과 같은 프로젝트, 같은 Cable ID로 저장하면 결과가 자동으로 합쳐집니다. SC/APC 커넥터는 APC 전용 팁을 사용해야 선명한 이미지가 나옵니다.

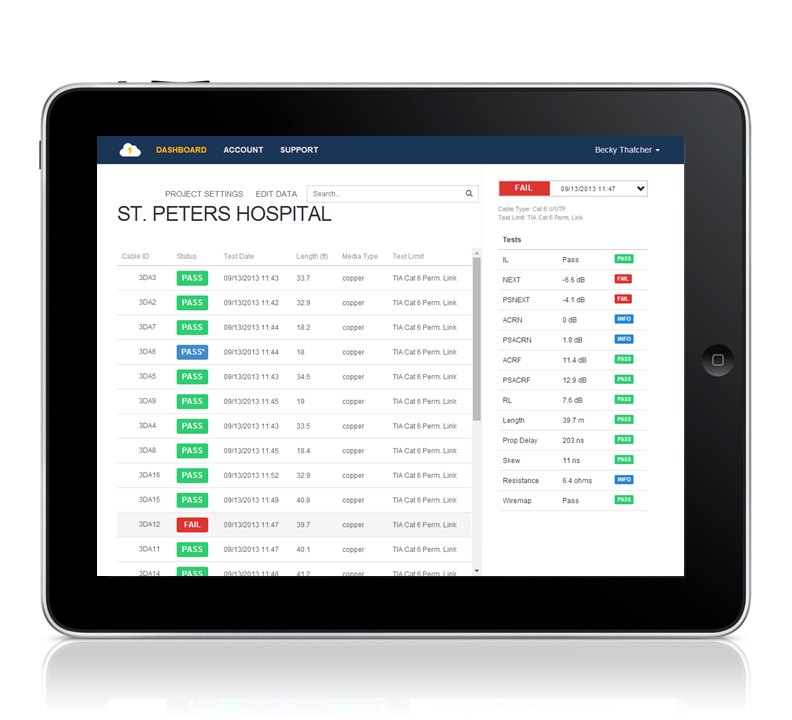

FLUKE NETWORKS FI-1000-KIT - 태블릿에서 확인하는 클라우드 시험 결과 목록 화면
태블릿에서 확인하는 클라우드 시험 결과 목록 화면

사양

FI-1000-KIT 검사 프로브와
키트 사양

항목사양
구성USB 비디오 검사 프로브 + 팁 세트 (LC · FC/SC 벌크헤드 · 1.25 mm · 2.5 mm 유니버설)
자동 판정IEC 61300-3-35 기준 합격/불합격, 1초
결함 표시결함 영역 그래픽 표시 (불합격 적색, 합격 녹색)
해상도 · 광원2M 픽셀, 청색 LED
시야가로 425 µm
최소 검출 입자0.5 µm
검사 대상광커넥터 종단면 (LC · FC/SC 벌크헤드 · 1.25 mm · 2.5 mm 유니버설 팁)
연결 제품CertiFiber Pro · OptiFiber Pro · DSX CableAnalyzer (Versiv 제품)
결과 저장단면 이미지를 Versiv 시험 결과에 함께 저장
전원Versiv 본체에서 공급
크기약 171 × 38 mm (팁 제외)
무게200 g
동작 온도0 ~ +50 °C
보관 온도-20 ~ +70 °C

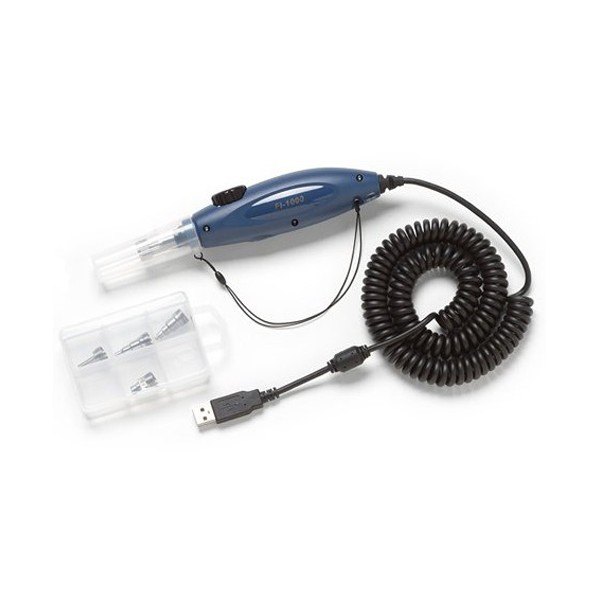

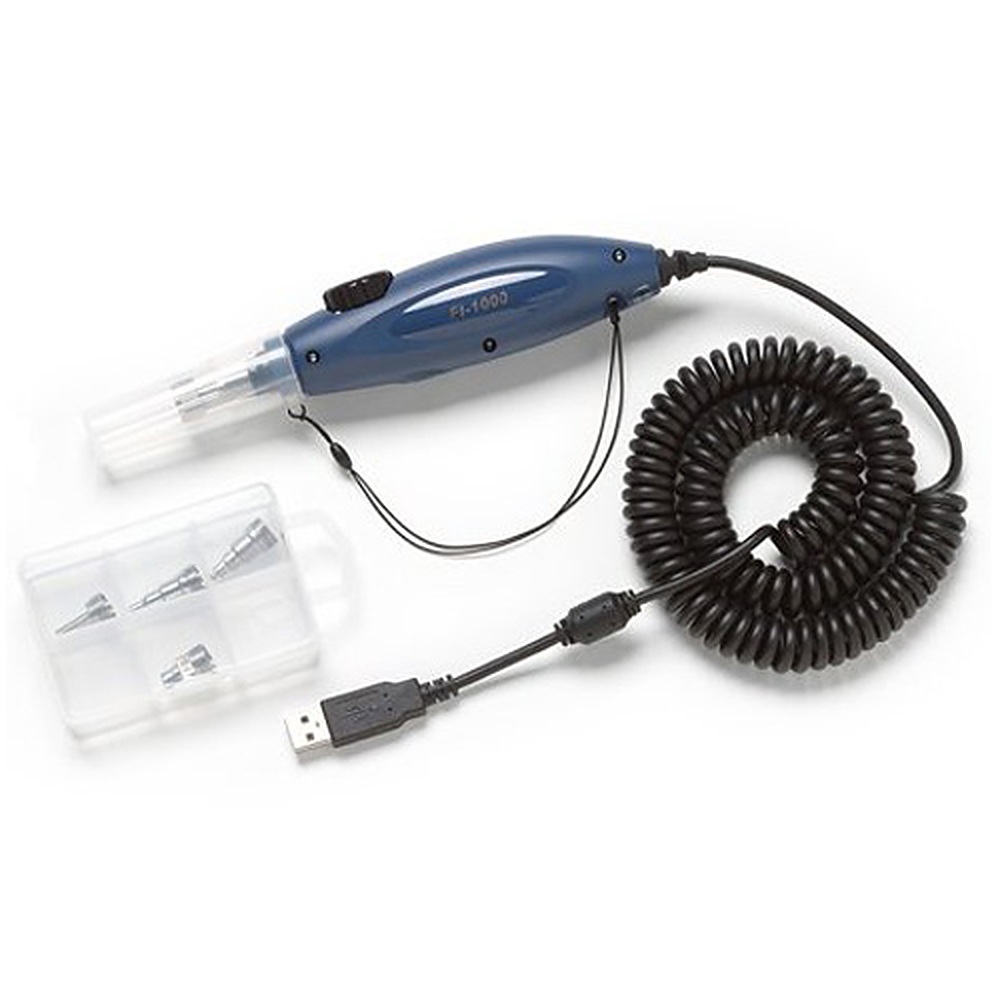

FLUKE NETWORKS FI-1000-KIT - USB 코일 케이블이 달린 검사 프로브와 교체 팁
USB 코일 케이블이 달린 검사 프로브와 교체 팁

활용 분야

단면 검사가 필요한
광배선 작업 단계

  • 광케이블 설치 전 점검 — 커넥터 단면의 오염과 손상을 확인합니다.
  • 패치 코드 수령 검사 — 납품된 코드의 단면 불량을 합격 기준으로 가립니다.
  • 청소 후 재검사 — 청소 결과를 이미지로 확인하고 기록합니다.
  • 데이터센터 광배선 인증 — 손실 측정 전에 단면 상태를 확인합니다.

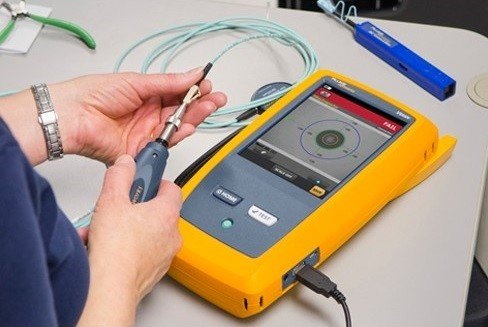

FLUKE NETWORKS FI-1000-KIT - 광커넥터 단면을 검사 장비 화면으로 확인하는 모습
광커넥터 단면을 검사 장비 화면으로 확인하는 모습

선택 가이드

FI-1000-KIT와
FI-3000 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
단일 섬유 커넥터를 Versiv 시험기에서 검사할 때Fluke Networks FI-1000-KITUSB 프로브와 팁 4종으로 LC, FC/SC, 유니버설 팁 단면을 판정하며, 결과가 Versiv에 바로 저장됩니다.
MPO와 단일 섬유를 5 Mpixel 카메라로 라이브 확인할 때Fluke Networks FI-3000별도 FiberInspector Pro로 MPO 커넥터까지 화면에서 확인합니다.

구성·옵션

FI-1000-KIT 품번과
별매 팁

품번구성품
FI-1000-KITUSB 비디오 검사 프로브 + 팁 세트 (LC · FC/SC 벌크헤드 · 1.25 mm · 2.5 mm 유니버설)
FI-1000USB 비디오 검사 프로브 (단품)
FI1000-TIP-KIT (별매)팁 4종 세트 (LC · FC/SC 벌크헤드 · 1.25 mm · 2.5 mm 유니버설)
FI1000-MPO-UTIP (별매)MPO 커넥터용 팁

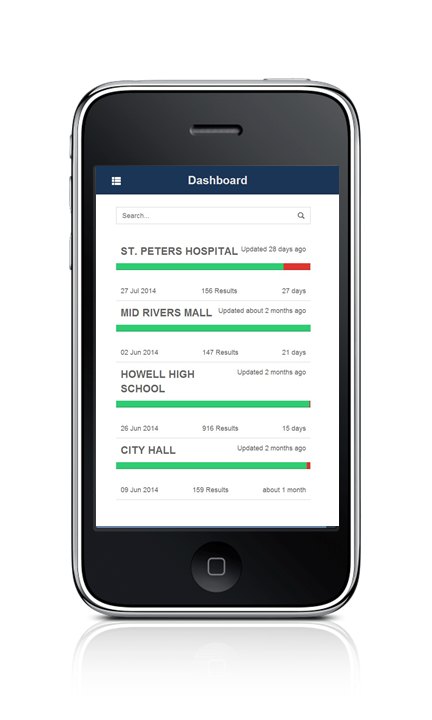

FLUKE NETWORKS FI-1000-KIT - 스마트폰에서 확인하는 시험 결과 대시보드 화면
스마트폰에서 확인하는 시험 결과 대시보드 화면
