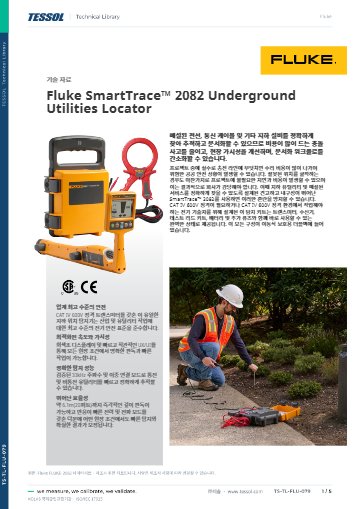

제품 자료
제품문의 구매하기

굴착 전에 매설 선로의
경로와 깊이를 찾는 탐지기

Fluke SmartTrace 2082 Core 매설물 탐지기 키트

견적 받기

Fluke 국내 공식 대리점

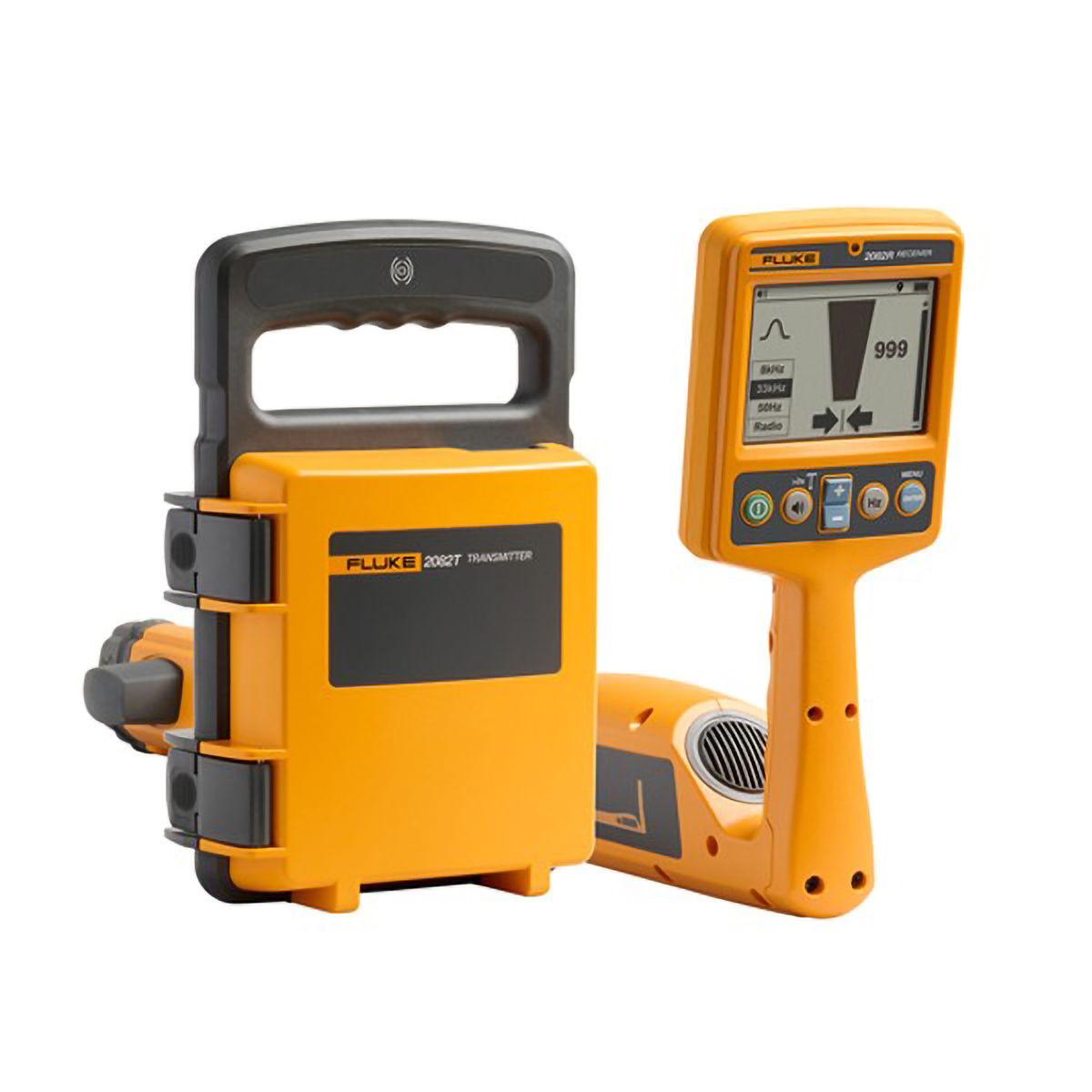

Fluke SmartTrace 2082 Core는 2082T 송신기와 2082R 수신기를 한 벌로 묶어 굴착 전에 매설 전기선과 통신선의 경로와 최대 6 m 깊이를 찾는 매설물 탐지기(Cable & Utility Locator) 키트입니다. 송신기와 수신기 모두 CAT IV 600 V 등급이어서 통전 회로에도 신호를 실어 추적할 수 있습니다.

여러 주파수 모드로 통전 회선과 비통전 회선을 구분해 추적하며, 신호는 30 m(100 ft) 거리까지 검출합니다. 회색조 디스플레이는 직사광이나 빗속에서도 잘 읽힙니다. 이 탐지기는 (주)테솔이 국내에 공식 공급합니다.

6 m

수신기 깊이 측정 한계

30 m

신호 검출 거리 (100 ft)

CAT IV 600 V

송신기·수신기 안전 등급

IP54

비작동 시 하우징 보호 등급

특징

송신기·수신기 한 벌로
추적하는 매설 선로

핵심 특징현장에서 달라지는 점
송신기·수신기 CAT IV 600 V통전 회로에 직접 연결해 신호를 실어야 하는 작업에서 안전 등급을 별도로 따지지 않아도 됩니다.
여러 주파수 모드통전 회로와 비통전 회로를 모두 추적할 수 있어, 도면이 없는 구간에서도 선로 경로를 확인합니다.
최대 6 m 깊이 측정굴착 깊이를 정하기 전에 선로가 얼마나 깊이 묻혀 있는지 먼저 알 수 있어 굴착기와 선로의 충돌 위험이 줄어듭니다.

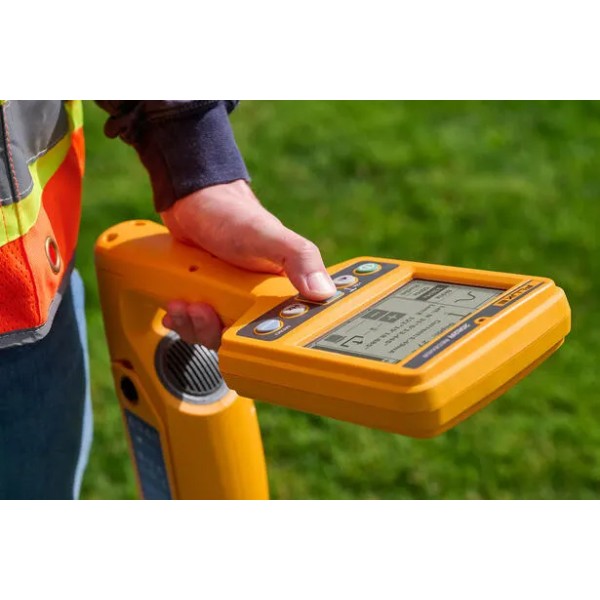

회색조 디스플레이직사광이나 비 오는 날에도 화면이 선명해 야외 작업 중 판독 실수를 줄입니다.
IP54 하우징비작동 상태에서 먼지와 물튐을 막아 차량 적재와 현장 이동 중에도 장비를 보호합니다.
키트 구성송신기, 수신기, 테스트 리드, 표시 깃발, 휴대 케이스가 한 벌로 구성되어 있어 케이스째 현장에 가져갈 수 있습니다.

안전 등급

회로 연결 전
확인할 안전 조건

송신기와 수신기는 IEC 61010-2-030 CAT IV 600 V 등급이며 단자와 접지 사이의 허용 전압은 최대 600 V입니다. 테스트 리드는 IEC 61010-031 CAT IV 600 V, 10 A 등급이므로, 통전 회로에 연결할 때는 이 전용 리드를 사용하세요.

송신기 내부 퓨즈는 0.5 A, 1000 V 속단형(Φ6.3 × 32 mm)이며 여분 2개가 들어 있습니다. 선택 사양인 SC2082 신호 클램프는 IEC 61010-2-032 CAT IV 600 V, 100 A 등급입니다.

현장 운용

SmartTrace 전원과
사용 환경 조건

송신기는 D(LR20) 배터리 8개, 수신기는 AA(LR6) 배터리 6개를 사용하므로 탐지 일정이 길면 여분을 준비하세요. 동작 온도는 -20 ~ 50 °C입니다. 허용 습도는 온도에 따라 달라져 5 ~ 30 °C에서 90%, 30 ~ 40 °C에서 75%, 40 ~ 50 °C에서 45%까지입니다.

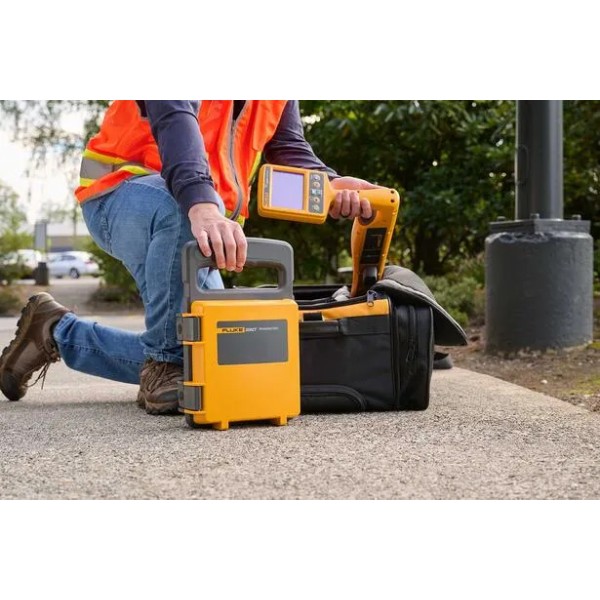

송신기·수신기·리드를 함께 담는 C2082 케이스

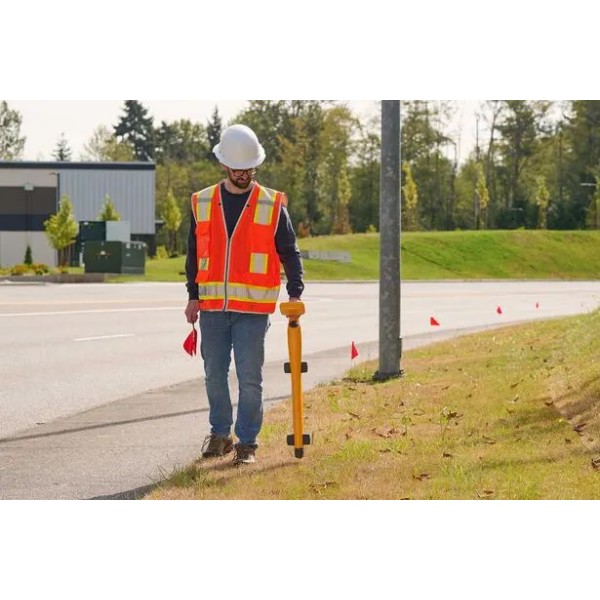

C2082 케이스에는 2082T와 2082R, TL2082 테스트 리드, FLG2082 표시 깃발, FP-UAT-600 예비 퓨즈, 배터리 세트가 들어갑니다. 탐지한 경로 위에 8색 깃발을 꽂아 두면 굴착 담당자가 색으로 선로를 구분하며 작업할 수 있습니다.

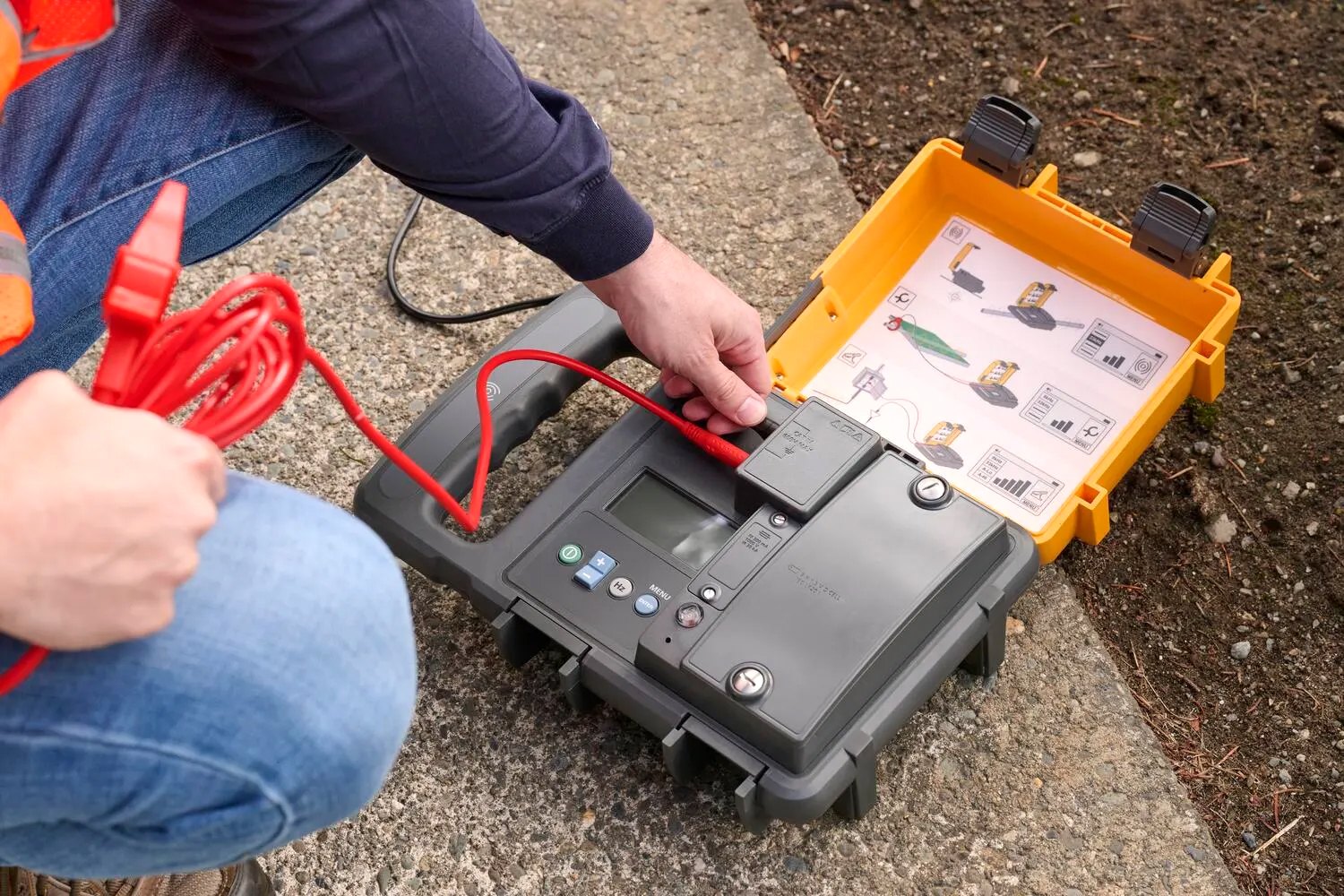

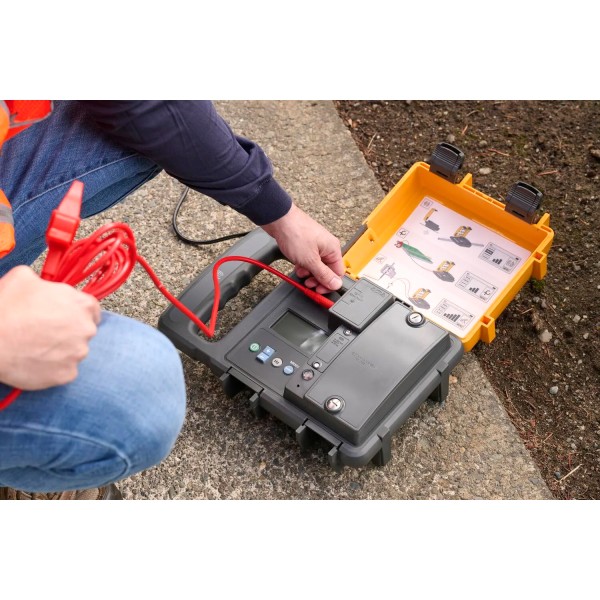

FLUKE-2082 - 작업자가 현장에서 야외용 케이스 장비를 연결하는 모습
작업자가 현장에서 야외용 케이스 장비를 연결하는 모습

사양

SmartTrace 2082
상세 사양

항목사양
모델FLUKE-2082 (Core 키트), 부품 번호 6074049
송신기 · 수신기 안전 등급IEC 61010-2-030 CAT IV 600 V, 단자와 접지 사이 최대 600 V
깊이 측정최대 6 m (20 ft)
신호 검출 거리30 m (100 ft)
송신기 전원D(LR20) 배터리 8개
수신기 전원AA(LR6) 배터리 6개
A형 프레임 AF2082 전원 (옵션)AA(LR6) 배터리 6개
송신기 퓨즈0.5 A, 1000 V, IR 30 kA, Φ6.3 × 32 mm, 속단형
신호 클램프 SC2082 (옵션) 안전 등급IEC 61010-2-032 CAT IV 600 V, 100 A
테스트 리드 TL2082 안전 등급IEC 61010-031 CAT IV 600 V, 10 A
보호 등급IP54 (비작동 시), 오염도 2 (IEC 61010-1)
동작 온도 / 보관 온도-20 ~ 50 °C / -40 ~ 60 °C
습도 (비응축)5 ~ 30 °C에서 90%, 30 ~ 40 °C에서 75%, 40 ~ 50 °C에서 45%
고도2000 m 이하
전자파 적합성IEC 61326-1, CISPR 11 그룹 1 A급
디스플레이회색조
탐지 모드통전 및 비통전 회로용 다중 주파수 모드

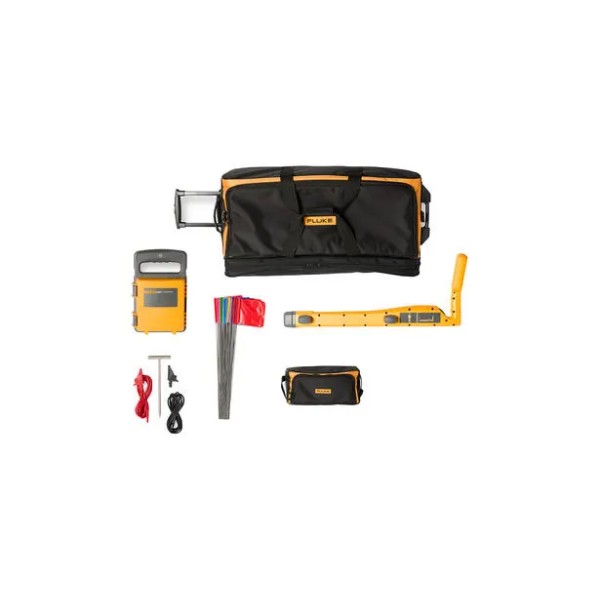

기본 구성품2082R 수신기, 2082T 송신기, C2082 휴대 케이스, TL2082 테스트 리드, FLG2082 8색 표시 깃발(100개 1팩), FP-UAT-600 퓨즈(2개 1팩), AA 배터리 6개 팩, D 배터리 8개 팩
옵션AF2082 A형 프레임, SC2082 신호 클램프

활용 분야

매설물 탐지기가
필요한 굴착 현장

  • 굴착 전 확인 — 매설 전선과 통신선의 위치를 먼저 찾아 공사 구간을 확정합니다.
  • 유틸리티 점검 — 지하 설비의 경로를 현장에서 확인해 도면과 대조합니다.
  • 전기·통신 시공 — 선로 위치와 깊이를 확인하면서 포설과 보수 작업을 진행합니다.
  • 충돌 예방 — 지하 자산과 굴착 장비가 만나는 위험 구간을 사전에 표시합니다.

구성·옵션

Core 키트 구성과
AF2082 · SC2082 옵션

구성품설명
2082R수신기, AA(LR6) 6개 사용
2082T송신기, D(LR20) 8개 사용
C2082휴대 케이스
TL2082테스트 리드
FLG20828색 표시 깃발, 100개 1팩
FP-UAT-600예비 퓨즈, 2개 1팩
AF2082 · SC2082A형 프레임과 신호 클램프 (옵션)
